ИЗГОТАВЛИВАЕМ НАПРАВЛЯЮЩИЕ ПОД ВАШУ ЗАДАЧУ

По чертежу или 3D-модели

Изготовим направляющий элемент с учетом геометрии, нагрузки, условий трения и требуемой точности.

По образцу без чертежа

Восстановим геометрию изношенной детали, подберем материал и изготовим замену для существующего механизма.

ЗАКАЗАТЬ РАСЧЕТ

НАМ ДОВЕРЯЮТ КРУПНЫЕ ПРЕДПРИЯТИЯ

МАТЕРИАЛЫ ДЛЯ НАПРАВЛЯЮЩИХ ЭЛЕМЕНТОВ

Подбираем материал с учетом трения, нагрузки, износа и условий эксплуатации детали.

POM

Инженерный пластик для направляющих, ползунов и других деталей механизмов.

Материал подбирается с учетом нагрузки, требуемой точности и условий скольжения.

КАПРОЛОН / PA6

Полиамидные материалы для направляющих элементов, работающих в механических узлах.

Подходящий вариант выбираем по геометрии детали, нагрузке и требованиям к износостойкости.

PTFE-КОМПОЗИТЫ

Материалы для задач, где особенно важны свойства скольжения и снижение трения между деталями.

Применение зависит от конструкции направляющей и условий работы механизма.

PA-CF

Армированный полиамид для жестких и нагруженных направляющих элементов.

Рассматривается для технических деталей, где важны стабильность геометрии и механические свойства.

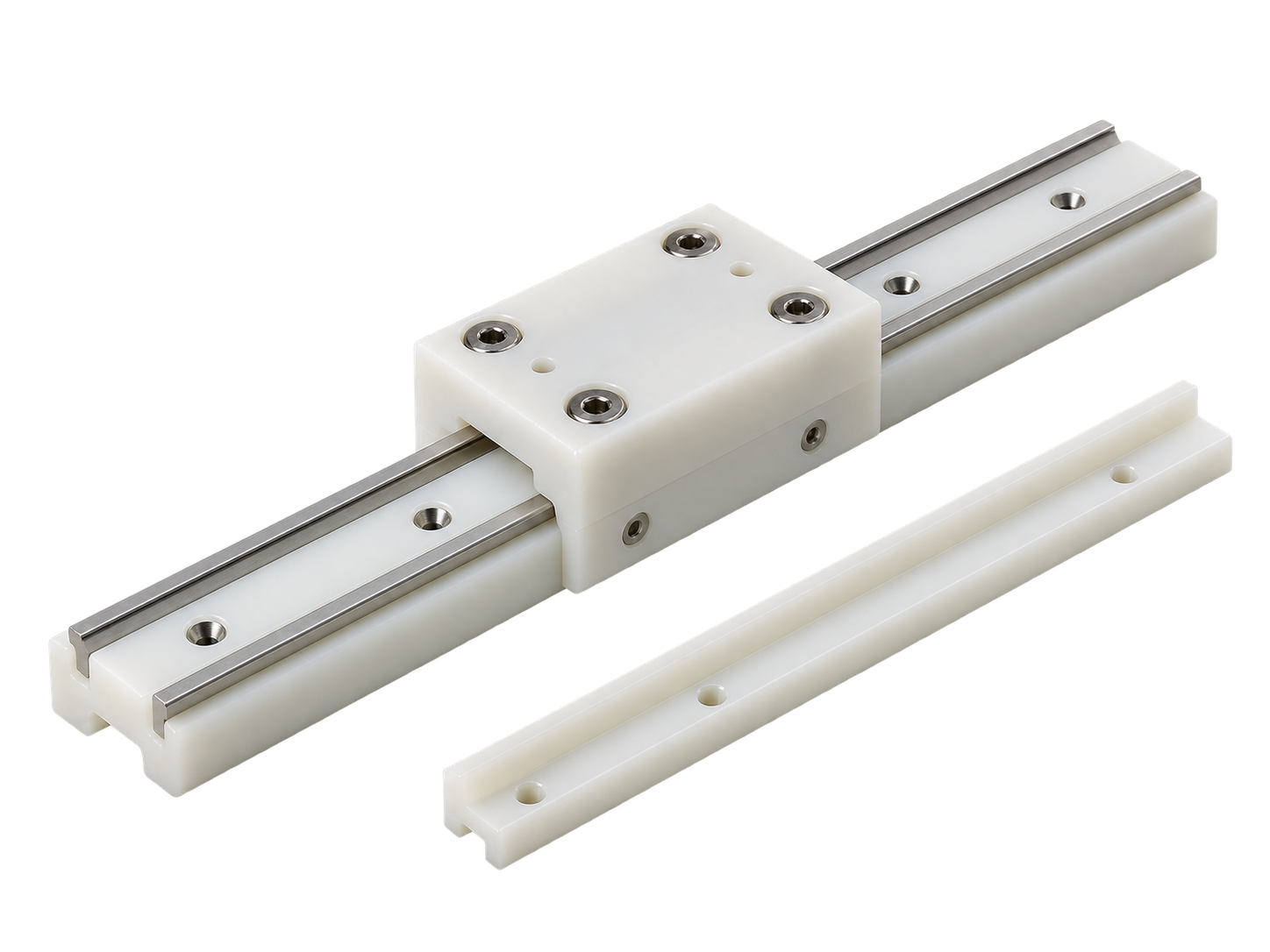

Изготовление направляющих элементов на заказ

Направляющие элементы из пластика используют там, где требуется стабильное скольжение, снижение износа, уменьшение шума и аккуратная работа механизма без лишнего трения. Такие детали применяются в конвейерных линиях, упаковочном оборудовании, транспортных системах, автоматике, станках, пищевых и производственных узлах.

Изготовление направляющих элементов на заказ позволяет получить деталь под конкретную геометрию оборудования, рабочую нагрузку и условия эксплуатации. Это особенно важно, когда стандартная позиция не подходит по размерам, когда требуется замена изношенного элемента или когда необходимо быстро получить прототип перед запуском серии.

Для производства направляющих используют инженерные пластики с разными свойствами. Один материал лучше работает на скольжение, другой подходит для повышенных нагрузок, третий выбирают там, где важны жёсткость, стабильность размеров или возможность эксплуатации без постоянной смазки. Поэтому материал и технология всегда подбираются под задачу, а не только по названию пластика.

Какие направляющие элементы мы изготавливаем

Пластиковые направляющие могут иметь простую или сложную форму. Одни детали представляют собой обычные планки или полосы, другие включают пазы, крепёжные отверстия, посадочные зоны, ответные элементы и рабочие поверхности со специальной геометрией.

На заказ можно изготовить:

направляющие планки;
направляющие рейки;
ползуны и скользящие элементы;
износостойкие вставки;
башмаки и опорные элементы;
вкладыши и накладки;
направляющие для цепей;
элементы для конвейеров и транспортёров;
пластиковые детали скольжения для подвижных узлов;
нестандартные направляющие по чертежу или образцу.

Такие изделия могут использоваться как самостоятельные детали или как сменные элементы в существующем механизме. Во многих случаях пластиковая направляющая позволяет снизить шум, уменьшить износ сопрягаемых деталей и отказаться от лишней металлообработки.

Материалы для направляющих элементов

Для направляющих важны не только прочность и жёсткость, но и коэффициент трения, стойкость к износу, влагопоглощение, стабильность размеров и поведение материала под нагрузкой. Поэтому при выборе пластика оценивают не один параметр, а совокупность свойств.

POM

POM, или полиацеталь, часто используют для деталей скольжения и направляющих элементов благодаря хорошей стабильности размеров, низкому трению и аккуратной работе в механических узлах.

Для ориентировки можно использовать такие значения:

коэффициент трения по стали - примерно 0,20-0,25;
рабочая температура - около +90 °C в длительном режиме;
кратковременная температурная нагрузка - выше, в зависимости от конкретной марки;
прочность материала - высокая для инженерного пластика.

POM подходит для направляющих, ползунов, вставок, элементов механизмов и деталей, где требуется ровное скольжение и точная геометрия. Материал особенно удобен там, где важны повторяемость размеров и стабильная работа без сильного разбухания от влаги.

Капролон / PA6

Капролон и PA6 используют для направляющих, работающих в нагруженных механизмах, где важны износостойкость и прочность. Это распространённые материалы для различных деталей скольжения и опорных элементов.

Ориентировочные свойства:

коэффициент трения по стали - около 0,25-0,35;
рабочая температура - до +100 °C, в зависимости от марки и нагрузки;
материал хорошо переносит механическую работу в узлах;
обладает хорошей износостойкостью.

Капролон и PA6 подходят для направляющих, планок, ползунов, втулок и деталей транспортных систем. При этом важно учитывать, что полиамидные материалы могут в определённой степени реагировать на влагу, а значит, при точных посадках это нужно учитывать ещё на стадии проектирования.

PTFE-композиты

PTFE-композиты выбирают для задач, где на первый план выходит именно скольжение. Это материалы для узлов с повышенными требованиями к снижению трения и аккуратному движению деталей относительно друг друга.

Ориентировочные свойства:

коэффициент трения - примерно 0,05-0,12;
рабочая температура - может достигать +200...+260 °C в зависимости от состава;
очень хорошие антифрикционные свойства;
подходят для скользящих поверхностей и узлов, где важно уменьшить сопротивление движению.

PTFE-композиты применяют в виде направляющих вставок, полос скольжения, элементов низкого трения и специальных деталей для оборудования. Их чаще выбирают тогда, когда стандартного инженерного пластика недостаточно именно по свойствам скольжения.

PA-CF

PA-CF - это полиамид, усиленный углеродным волокном. Материал интересен своей жёсткостью и лучшей стабильностью формы по сравнению с обычными неармированными пластиками.

Для ориентировки:

материал имеет повышенную жёсткость;
выдерживает более серьёзные нагрузки по сравнению с обычными пластиковыми вариантами;
рабочая температура зависит от конкретной марки, но обычно выше, чем у базовых материалов для бытовых задач;
подходит для технических и нагруженных элементов.

PA-CF рассматривают для направляющих, где важны жёсткость, стабильность геометрии и работа в более требовательных условиях. Его применяют не для любой детали подряд, а там, где действительно есть смысл в армированном инженерном материале.

Какой материал выбрать для направляющей

Если нужна аккуратная и стабильная направляющая для механизма, часто рассматривают POM.

Если направляющий элемент работает под нагрузкой и должен иметь хороший ресурс, нередко выбирают капролон или PA6.

Если основная задача - минимизировать трение и обеспечить хорошее скольжение, стоит смотреть в сторону PTFE-композитов.

Если требуется более жёсткое решение для технической детали, имеет смысл рассматривать PA-CF.

Окончательный выбор зависит от конструкции детали, наличия ударных нагрузок, температуры, скорости скольжения, материала ответной поверхности и режима работы оборудования.

Технологии изготовления: FDM, SLS или литьё

Для производства направляющих элементов используют разные технологии, и каждая подходит под свой сценарий.

FDM-печать

FDM-печать удобна для единичных деталей, прототипов и небольших партий. Эта технология подходит, когда нужно быстро проверить геометрию, получить образец или изготовить нестандартный элемент без запуска дорогой оснастки.

FDM обычно выбирают:

для единичных изделий;
для тестовых образцов;
для деталей простой и средней сложности;
когда важна скорость запуска.

SLS-печать

SLS подходит для деталей более сложной формы и часто используется с полиамидными материалами. Технология удобна для изделий, где важна сложная геометрия, хорошая повторяемость формы и отсутствие классических поддержек, как в FDM.

SLS имеет смысл, если:

деталь имеет сложную геометрию;
нужны функциональные полиамидные элементы;
важна точность исполнения формы;
требуется небольшая партия инженерных деталей.

Литьё под давлением

Литьё рассматривают в первую очередь при серийном производстве. Если направляющий элемент нужен в большом количестве и геометрия уже отработана, литьё позволяет снизить стоимость одной детали в партии.

Обычно логика такая:

единичные изделия и малые партии - печать;
повторяющиеся технические детали и средние партии - расчёт по задаче;
серийное производство - литьё под давлением после подготовки пресс-формы.

Работа без смазки и коэффициент трения

Один из самых частых вопросов по направляющим - можно ли использовать их без смазки.

Во многих случаях пластиковые направляющие действительно применяются в узлах сухого скольжения. Но это не означает, что любая пластиковая деталь автоматически будет хорошо работать без смазки.

На результат влияют:

материал направляющей;
материал ответной поверхности;
давление в зоне контакта;
скорость движения;
температура;
наличие пыли и загрязнений;
длина хода;
режим работы механизма.

Например, POM и PTFE-композиты часто используют именно благодаря их антифрикционным свойствам. Капролон и полиамиды тоже могут работать в таких узлах, но поведение детали зависит от конкретной нагрузки и конструкции.

Поэтому вопрос "будет ли работать без смазки" решается не по общему описанию материала, а по конкретному механизму.

Изготовление направляющих по изношенному образцу

Во многих случаях новая направляющая требуется не для нового проекта, а для замены уже изношенной детали. При этом чертежей часто нет, а стандартную запчасть найти невозможно.

Если сохранился образец, направляющий элемент можно восстановить по существующей детали. Для этого оценивают геометрию, снимают размеры, при необходимости подготавливают 3D-модель и уже после этого подбирают материал и технологию изготовления.

Важно понимать, что изношенная деталь не всегда должна копироваться буквально. Если рабочая поверхность уже стёрта, посадочные зоны деформированы или геометрия изменилась в процессе эксплуатации, задача состоит не в повторении дефекта, а в восстановлении исходной рабочей формы.

Такой подход особенно полезен для:

старого оборудования;
нестандартных производственных линий;
импортных механизмов, на которые трудно найти оригинальные комплектующие;
быстрого ремонта узла без длительного ожидания поставки.

Точность и требования к геометрии

Для направляющих элементов важна не только общая форма детали, но и точность рабочих поверхностей.

Если направляющая должна двигаться в пазу, сопрягаться с кареткой, скользить по ответной рейке или фиксироваться в корпусе оборудования, необходимо учитывать:

ширину рабочей поверхности;
высоту направляющей;
размер посадочных пазов;
положение крепёжных отверстий;
рабочий зазор;
длину опорной части;
качество поверхности в зоне скольжения.

Именно поэтому одна и та же по внешнему виду деталь может потребовать совершенно разного подхода к изготовлению. Для одной задачи подойдёт печать, для другой потребуется материал с лучшей стабильностью или переход на серийное производство.

Стоимость и сроки

Стоимость направляющих элементов зависит от нескольких факторов:

материала;
размеров детали;
сложности геометрии;
технологии изготовления;
количества изделий;
необходимости моделирования;
доработки по образцу;
требований к рабочим поверхностям.

Если речь идёт о единичной детали, расчёт чаще строится на геометрии изделия, расходе материала и времени производства. Если требуется серия, к расчёту подключается уже логика повторяемого выпуска и возможного литья.

Срок также зависит от задачи. Простая направляющая по готовой модели из стандартного материала изготавливается быстрее, чем сложный элемент, который нужно сначала восстановить по образцу, затем согласовать, протестировать и только потом запускать в работу.

Для точного расчёта лучше сразу передать:

3D-модель или чертёж;
фото детали;
основные размеры;
материал, если он известен;
описание условий работы.

Что важно учитывать до заказа

При выборе направляющего элемента есть несколько ограничений, которые лучше учитывать заранее.

Мы не рекомендуем выбирать материал только по одному параметру, например только по прочности или только по температуре.

Мы не обещаем одинаковое поведение детали без смазки для любого механизма.

Мы не копируем изношенную деталь без анализа её рабочей геометрии.

Мы не считаем, что любой пластиковый элемент автоматически заменит металлическую направляющую без проверки нагрузки и условий работы.

Если направляющая работает в нагруженном, горячем, загрязнённом или непрерывном режиме, материал и технология должны подбираться отдельно.

Как заказать изготовление направляющих элементов

Отправьте 3D-модель, чертёж, фото или образец детали.
Опишите, где и как работает направляющий элемент.
Укажите количество и, если знаете, желаемый материал.
После оценки модели подбирается технология, рассчитывается стоимость и срок.
После согласования деталь запускается в производство.

Если готовой модели нет, деталь можно подготовить по образцу или исходным размерам.

Частые вопросы

Из какого пластика лучше делать направляющие?

Это зависит от режима работы. Для одних задач подходит POM, для других капролон или PA6, для узлов с повышенными требованиями к скольжению - PTFE-композиты, а для более жёстких деталей - PA-CF.

Можно ли использовать направляющую без смазки?

Во многих случаях да, но это зависит от материала, ответной поверхности, нагрузки, скорости и конструкции узла. Такой вопрос корректно решать по конкретной задаче.

Что лучше для скольжения - POM или PTFE-композит?

PTFE-композиты обычно выигрывают по антифрикционным свойствам, но POM часто удобнее как инженерный конструкционный материал. Выбор зависит от того, что важнее в конкретной детали - минимальное трение, жёсткость, точность или ресурс.

Можно ли изготовить направляющую по образцу?

Да. Если сохранился изношенный элемент, по нему можно восстановить геометрию и изготовить новую деталь.

Что выбрать - печать или литьё?

Для единичных изделий и небольших партий чаще используют печать. Если нужна серия, особенно при стабильной геометрии и большом количестве, рассматривают литьё.

Подходит ли капролон для направляющих?

Да, во многих случаях это рабочий вариант для механических узлов. Но выбор нужно подтверждать по нагрузке, трению и условиям работы.

Можно ли заказать одну деталь?

Да. Направляющие элементы можно изготовить от 1 штуки.
