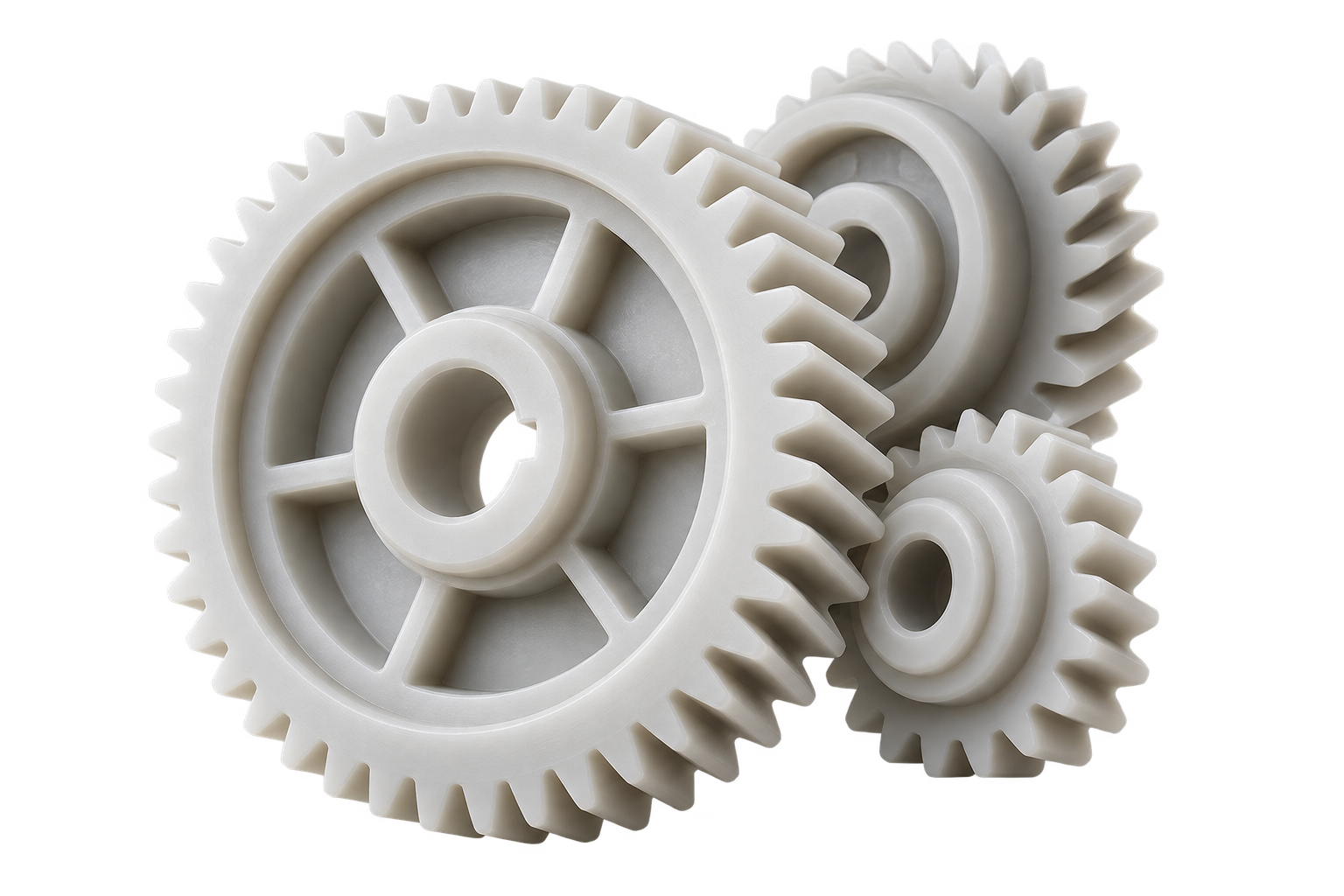

ИЗГОТОВЛЕНИЕ ПЛАСТИКОВЫХ ШЕСТЕРЁН
Изготавливаем пластиковые шестерни по чертежу, 3D-модели или образцу. От единичной детали до серийного производства.
Прототипирование
Рассчитаем стоимость изготовления шестерни по вашей модели или образцу:
Под ключ · Без посредников · Гарантия до 1 года · NDA · От 1 шт. · Доставка по России
3DROOM — твой проводник от идеи в реальность
Адрес офиса:
г. Казань, Техническая 23Б оф. 216
г. Казань, Техническая 23Б оф. 216
Адрес производства:
г. Казань, ул. Техническая 23И
г. Казань, ул. Техническая 23И
3DRoom.pro@gmail.com
ИЗГОТАВЛИВАЕМ ШЕСТЕРНИ ПОД ВАШУ ЗАДАЧУ
По чертежу или 3D-модели
Изготовим пластиковую шестерню по готовой документации с подбором материала, технологии и способа производства.
По образцу без чертежа
Восстановим геометрию детали, подберём материал и изготовим шестерню для замены или повторного производства.
Изготовим пластиковую шестерню по готовой документации с подбором материала, технологии и способа производства.
По образцу без чертежа
Восстановим геометрию детали, подберём материал и изготовим шестерню для замены или повторного производства.
НАМ ДОВЕРЯЮТ КРУПНЫЕ ПРЕДПРИЯТИЯ
МАТЕРИАЛЫ ДЛЯ ПЛАСТИКОВЫХ ШЕСТЕРЁН
Подбираем материал с учетом нагрузки, трения, температуры, геометрии и условий работы шестерни.
Изготовление пластиковых шестерён на заказ требуется не только при разработке нового механизма. Часто задача возникает намного практичнее: штатная шестерня износилась, оригинальная запчасть больше не выпускается, документация потеряна или необходимо быстро получить несколько деталей до запуска полноценной серии. В таких случаях пластиковую шестерню можно изготовить по 3D-модели, чертежу или физическому образцу с подбором материала и технологии под реальные условия работы узла.
Для единичных изделий и небольших партий применяют 3D-печать, а при росте тиража рассматривают литьё пластика под давлением. Такой подход позволяет сначала проверить геометрию и работу детали на физическом образце, при необходимости скорректировать конструкцию и только после этого переходить к серийному производству.
Изготовление пластиковых шестерён на заказ: какие типы мы делаем
Конструкция зубчатого колеса определяется не только диаметром и количеством зубьев. Для корректной работы механизма имеют значение модуль, профиль зуба, ширина венца, посадочное отверстие, ступица, межосевое расстояние и характер зацепления. Поэтому перед изготовлением важно понимать, где именно будет работать деталь и какую функцию она выполняет.
В зависимости от конструкции механизма можно изготовить разные виды пластиковых шестерён.
Цилиндрические прямозубые шестерни применяются в механизмах с параллельными валами. Это один из наиболее распространённых вариантов для редукторов, приводов, приборов и различного оборудования.
Косозубые шестерни отличаются наклонным расположением зубьев. Их геометрия сложнее, поэтому при воспроизведении особенно важно сохранить угол зуба и параметры зацепления.
Конические шестерни используются для передачи вращения между пересекающимися валами. При повторении такой детали недостаточно просто снять внешний диаметр - необходимо восстановить геометрию конического зубчатого венца.
Червячные колёса и элементы червячных передач работают в паре с червяком. Здесь материал выбирают с учётом трения, износа и длительности работы механизма.
Шестерни-звёздочки и комбинированные элементы могут совмещать зубчатый венец, посадочную часть, ступицу и дополнительные функциональные элементы в одной детали.
Часовые шестерни и мелкая механика требуют отдельного подхода из-за небольших размеров зубьев, тонких стенок и повышенных требований к геометрии.
Возможно изготовление как одной детали для ремонта существующего механизма, так и партии одинаковых шестерён для производства, сервисного запаса или сборки оборудования.
Материалы для пластиковых шестерён и их ресурс
Универсального материала, который был бы лучшим для любой шестерни, не существует. Один механизм работает медленно и почти без нагрузки, другой испытывает постоянный контакт зубьев, нагрев и ударные нагрузки. Поэтому выбирать пластик только по принципу "самый прочный" неправильно.
Для шестерён рассматривают POM, PA6, PA12, армированные полиамиды, PETG и в отдельных задачах TPU.
POM
POM, или полиацеталь, часто используют для деталей механики благодаря сочетанию жёсткости, стабильности размеров и относительно низкого трения.
Для материала TECAFORM AH на основе POM-C производитель Ensinger указывает динамический коэффициент трения около 0,21 при испытании по стали, прочность при разрыве около 67 МПа, длительную рабочую температуру порядка 91 °C и кратковременную до примерно 141 °C. Это характеристики конкретной марки POM, а не универсальные значения для любого полиацеталя.
POM имеет смысл рассматривать для шестерён, где важны стабильная геометрия, повторяемое зацепление и работа в механическом узле. Для серийного производства материал особенно интересен при литье под давлением.
PA6 и PA12
Полиамиды применяются для функциональных деталей, работающих под механической нагрузкой. Для 3D-печати особенно распространён PA12 по технологии SLS.
В качестве ориентира EOS для SLS-материала PA 2200 на основе PA12 указывает прочность на растяжение примерно 48-52 МПа в зависимости от режима печати. Для режима Balance температура деформации под нагрузкой составляет около 157 °C при 0,45 МПа и около 64 °C при 1,8 МПа в направлении XY. Это хорошо показывает, почему одну цифру "рабочей температуры полиамида" использовать некорректно - результат зависит в том числе от приложенной нагрузки.
SLS удобен для геометрически сложных деталей, потому что изделие формируется в порошке и не требует традиционных поддержек. Для шестерён это позволяет работать со сложной формой ступицы, внутренними элементами и компактными деталями.
При этом сам по себе PA12 не означает автоматически минимальный износ. В трибологических испытаниях результат сильно зависит от состава полимера, нагрузки, материала ответной детали и условий контакта. Поэтому для постоянно работающего зубчатого зацепления материал необходимо выбирать под конкретный узел, а не только по названию полимера.
PA-CF
PA-CF - полиамид, усиленный углеродным волокном. Такой материал отличается повышенной жёсткостью и термостойкостью и подходит для технических деталей, где обычного неармированного пластика недостаточно.
Например, для Bambu PA6-CF заявлена прочность на растяжение 102 ± 7 МПа, прочность на изгиб 151 ± 8 МПа и HDT около 186 °C при нагрузке 0,45 МПа. Производитель отдельно показывает, что свойства напечатанной детали меняются в зависимости от направления печати и влажности материала.
Для шестерни это важный нюанс. Высокая паспортная прочность материала ещё не означает, что зубья автоматически выдержат любую нагрузку. Ориентация слоёв, толщина венца, геометрия основания зуба и качество печати могут оказаться не менее важными, чем цифра прочности в техническом паспорте.
PETG
PETG можно использовать для прототипов и умеренно нагруженных зубчатых элементов, когда требуется быстро получить деталь методом FDM и проверить геометрию механизма.
Для Bambu PETG HF заявлена прочность на растяжение 34 ± 4 МПа, прочность на изгиб 64 ± 3 МПа и температура тепловой деформации около 69 °C при 0,45 МПа.
Для постоянно работающей силовой шестерни PETG не следует выбирать только из-за простоты печати. Сначала нужно оценить скорость вращения, нагрузку, нагрев и требуемый ресурс.
TPU
TPU отличается от перечисленных материалов эластичностью. Поэтому его применение в зубчатых механизмах имеет смысл только для специальных задач, где полезна деформация, снижение ударности или необычная конструкция элемента.
Например, для PolyFlex TPU95-HF заявлена твёрдость 95 Shore A, прочность на растяжение около 26,6 МПа и удлинение при разрыве почти 496%. Эти характеристики хорошо показывают принципиальное отличие TPU от жёстких материалов для обычных зубчатых колёс.
TPU не является прямой заменой POM или полиамиду. Его используют только тогда, когда гибкость детали заложена в работу механизма.
Как определить допустимый момент
Указывать "максимальный момент" только для материала некорректно. Две шестерни из одного POM могут иметь совершенно разную несущую способность.
На допустимую нагрузку влияют:
- модуль и форма зуба;
- число зубьев;
- диаметр шестерни;
- ширина зубчатого венца;
- материал ответной шестерни;
- частота вращения;
- постоянная или ударная нагрузка;
- температура;
- способ изготовления;
- ориентация детали при 3D-печати;
- требуемый срок службы.
Поэтому момент в Н·м определяют для конкретной конструкции. Если известны условия работы механизма, их желательно передать вместе с моделью или образцом - это позволит подобрать материал осмысленно, а не по общему описанию.
3D-печать или литьё - что выбрать по тиражу
Технология изготовления напрямую влияет на цену одной шестерни и на стоимость запуска проекта.
Для одной детали, опытного образца или небольшой партии обычно выгоднее 3D-печать. Не требуется изготавливать дорогостоящую пресс-форму, поэтому можно быстро проверить размеры, посадку на вал и само зацепление.
В качестве базового ориентира для этой страницы можно использовать следующую логику:
до 50 штук - в первую очередь рассматриваем 3D-печать;
от 50 до 500 штук - необходимо сравнивать технологии по геометрии, материалу и требованиям к ресурсу;
от 500 штук - имеет смысл считать литьё под давлением и окупаемость пресс-формы.
Именно такой порог предусмотрен в ТЗ для этой посадочной.
При литье под давлением первоначальные расходы выше, потому что требуется пресс-форма. Зато с увеличением тиража стоимость формы распределяется между большим количеством изделий, а цикл производства становится повторяемым.
3DROOM использует оба подхода: 3D-печать для прототипов и малых партий и литьё под давлением для серийного изготовления пластиковых деталей. На собственном сайте компания описывает этот переход от физического прототипа к тиражированию как часть единого производственного процесса.
Практичный путь для новой шестерни выглядит так: сначала изготовить и проверить одну или несколько деталей, при необходимости скорректировать модель, а затем принимать решение о серийной технологии.
Точность зубьев, посадок и допусков
Для шестерни точность означает больше, чем совпадение наружного диаметра.
Даже небольшое изменение геометрии зубчатого венца может привести к шуму, увеличенному люфту, тугому ходу или ускоренному износу. Поэтому при подготовке модели необходимо отдельно контролировать критические размеры.
В первую очередь проверяются:
- модуль зубьев;
- число зубьев;
- диаметр делительной окружности;
- ширина венца;
- форма и угол зуба;
- диаметр посадочного отверстия;
- геометрия ступицы;
- шпоночные пазы, шлицы и фиксирующие элементы;
- межосевое расстояние в паре;
- необходимый рабочий зазор.
Мы намеренно не указываем на странице универсальный допуск вроде ±0,1 мм или фиксированный минимальный модуль для любой шестерни. Возможность воспроизвести конкретную геометрию зависит от размеров детали, материала и выбранной технологии.
Для одной модели оптимальной может оказаться SLS-печать, для другой - FDM, а для серийного изделия - литьё. Требования к отверстию под вал при этом могут отличаться от требований к самому зубчатому венцу.
Если посадка критична, это лучше указать ещё на этапе расчёта. Тогда модель можно готовить не как абстрактную копию внешней формы, а как функциональную деталь для конкретного механизма.
Изготовление шестерни по образцу без чертежа
Отсутствие чертежа не означает, что деталь невозможно восстановить.
Если сохранилась старая шестерня, работу можно начать с физического образца. Геометрию фиксируют измерениями и при необходимости 3D-сканированием, после чего создаётся цифровая модель. Далее её проверяют и готовят под выбранную технологию производства.
3DROOM использует 3D-сканирование и реверсивный инжиниринг для получения CAD-моделей по существующим физическим деталям. На странице реверсивного инжиниринга компания указывает возможность получения конструкторской документации и дальнейшего изготовления комплектующих по восстановленной цифровой модели.
Особенно важен этап анализа изношенного образца.
Сломанная шестерня не всегда сохраняет исходную форму. Зубья могут быть сточены, отверстие под вал разбито, пластик деформирован от температуры, а старая трещина может изменить геометрию ступицы.
Поэтому задача состоит не в том, чтобы буквально скопировать каждую царапину старой детали. Необходимо восстановить её рабочую геометрию.
Если сохранилась ответная шестерня или имеется возможность измерить механизм в сборе, эти данные тоже полезны. Они помогают проверить зацепление и не переносить накопленный износ старой пары в новую модель.
Часовые шестерни и мелкая механика
Часовые шестерёнки выделены в отдельный поисковый кластер не случайно. По данным ТЗ три основных запроса этой группы дают около 508 показов.
У таких деталей другая специфика по сравнению с крупной промышленной шестернёй. Диаметр меньше, зубья тоньше, посадочные отверстия компактнее, а небольшое отклонение геометрии становится заметной долей от размера всей детали.
При восстановлении часовой шестерни важно определить:
- точное число зубьев;
- наружный и посадочный диаметры;
- толщину;
- форму зубчатого венца;
- расположение относительно оси;
- геометрию ступицы;
- взаимодействие с соседними элементами механизма.
Если часть зубьев разрушена, цифровую модель приходится восстанавливать по сохранившейся геометрии, а не просто сканировать дефект.
Для мелкой механики технология выбирается после оценки размеров. Высокая детализация сама по себе ещё не гарантирует необходимый ресурс, поэтому материал и способ производства должны соответствовать назначению шестерёнки.
Примеры работ
В блоке примеров на странице можно показать шестерни и другие детали механики, изготовленные разными способами.
Для такого раздела наиболее полезны не декоративные подписи, а техническая информация:
- материал;
- технология изготовления;
- количество деталей;
- тип шестерни;
- если данные известны - число зубьев и модуль.
Это помогает заказчику сопоставить пример со своей задачей и понять, что производство работает не только с визуальными моделями, но и с функциональными изделиями.
Стоимость и сроки изготовления пластиковых шестерён
Цена рассчитывается после оценки геометрии и способа производства.
Для единичной детали стоимость зависит от материала, массы, размеров, технологии 3D-печати, времени работы оборудования и необходимости подготовки модели.
Если имеется только физический образец без цифровой модели, отдельно учитывается восстановление геометрии, 3D-сканирование или реверсивный инжиниринг.
Для серийного производства расчёт строится иначе. При литье под давлением необходимо учитывать разработку и изготовление пресс-формы, после чего оценивается стоимость одной детали при нужном тираже.
На цену в первую очередь влияют:
- материал;
- размеры шестерни;
- сложность зубчатого профиля;
- посадочные элементы;
- технология;
- количество;
- необходимость моделирования;
- требуемая точность;
- дополнительная обработка.
Поэтому две внешне похожие шестерни могут иметь разную стоимость.
Для предварительного расчёта достаточно отправить 3D-модель, чертёж или фотографии существующей детали с основными размерами. Если есть информация о нагрузке, скорости вращения и условиях эксплуатации, её также желательно приложить.
Срок определяется после оценки файла или образца. Единичная печатная деталь запускается без изготовления пресс-формы, поэтому подготовка небольшой партии обычно проще, чем запуск серийного литья. Для литья больше времени занимает производственная подготовка, но эта технология рассчитана уже на повторяемый выпуск партии.
Что важно учитывать перед заказом
Пластиковая шестерня может успешно заменить старую пластиковую деталь или решать задачу новой конструкции, но технология имеет ограничения.
Мы не рекомендуем выбирать материал только по максимальной температуре или прочности из технического паспорта.
Мы не указываем допустимый момент без геометрии шестерни и условий работы.
Мы не переносим износ сломанного образца в новую модель как правильную исходную форму.
Для высокоскоростных, сильно нагруженных, нагревающихся и ответственных механизмов необходимо отдельно оценивать материал, зацепление и ресурс.
Если узел изначально был рассчитан на металлическую шестерню, заменять её пластиком без анализа нагрузки также неправильно. Пластиковая деталь должна соответствовать реальной задаче, а не только физически помещаться на место оригинала.
Частые вопросы
Из какого пластика делают шестерни?
Материал зависит от конструкции и режима работы. Для пластиковых шестерён используют POM, полиамиды PA6 и PA12, армированные составы PA-CF, а для отдельных прототипов или специальных задач - PETG и TPU. Выбирать материал нужно с учётом нагрузки, температуры, скорости и требуемого ресурса.
Выдержит ли пластиковая шестерня нагрузку?
Может выдерживать, если материал и геометрия рассчитаны под конкретный механизм. Нельзя определить допустимую нагрузку только по названию пластика. На результат влияют модуль, ширина венца, количество зубьев, диаметр, температура и характер нагрузки.
Можно ли изготовить шестерню по сломанному образцу?
Да. Сохранившуюся деталь можно измерить и при необходимости отсканировать, затем восстановить цифровую модель. Изношенные или разрушенные участки при этом необходимо реконструировать, а не копировать как правильную геометрию.
Можно ли заказать одну пластиковую шестерню?
Да. 3D-печать позволяет изготавливать единичные изделия без запуска пресс-формы. Это удобно для ремонта, проверки конструкции и опытного образца перед серией.
Что лучше для шестерни - POM или полиамид?
Зависит от условий эксплуатации. POM интересен стабильностью размеров и низким трением, а полиамиды применяются для прочных функциональных деталей и позволяют использовать SLS-печать. Для нагруженных конструкций также рассматривают армированные полиамиды.
Можно ли напечатать часовую шестерёнку?
Возможность зависит от размера зубьев и геометрии конкретной детали. Для мелкой механики особенно важны точность исходной модели, число зубьев, посадка и качество зацепления. Сначала нужно оценить образец или файл.
Когда выгоднее литьё, а не 3D-печать?
Для одной детали и небольшой партии обычно рациональнее печать. При росте количества необходимо считать экономику. В качестве ориентира до 50 деталей рассматривают 3D-печать, а от 500 штук уже имеет смысл рассчитывать литьё под давлением и окупаемость пресс-формы.
