ИЗГОТАВЛИВАЕМ ПАТРУБКИ ПОД ВАШУ ЗАДАЧУ
По чертежу или 3D-модели
Изготовим патрубок, воздуховод, переходник или штуцер с учетом геометрии, температуры, среды и условий эксплуатации.
По образцу без чертежа
Восстановим геометрию старого или снятого с производства патрубка и изготовим замену под существующий узел.
Изготовим патрубок, воздуховод, переходник или штуцер с учетом геометрии, температуры, среды и условий эксплуатации.
По образцу без чертежа
Восстановим геометрию старого или снятого с производства патрубка и изготовим замену под существующий узел.
НАМ ДОВЕРЯЮТ КРУПНЫЕ ПРЕДПРИЯТИЯ
МАТЕРИАЛЫ ДЛЯ ПАТРУБКОВ И ФИТИНГОВ
Подбираем материал с учетом температуры, химической среды, жесткости, герметичности и условий эксплуатации детали.
Изготовление патрубков на заказ требуется, когда стандартная деталь не подходит по размерам или конфигурации, оригинальная запчасть больше не выпускается либо нужно создать новый элемент под конкретный технический узел. Патрубок можно изготовить по готовой 3D-модели, чертежу или существующему образцу. В зависимости от задачи это может быть жесткий воздуховод, переходник, штуцер, тройник или гибкий соединительный элемент.
Особенно востребовано индивидуальное изготовление для автомобилей, промышленного оборудования и нестандартных инженерных систем. Подобные изделия относятся в том числе к задачам 3D-печати в автопроме, где геометрия детали часто определяется расположением оборудования и доступным пространством внутри узла.
Материал и технология выбираются не только по форме изделия. Необходимо учитывать температуру, рабочую среду, жесткость, вибрацию, необходимость изгиба и способ соединения с соседними элементами.

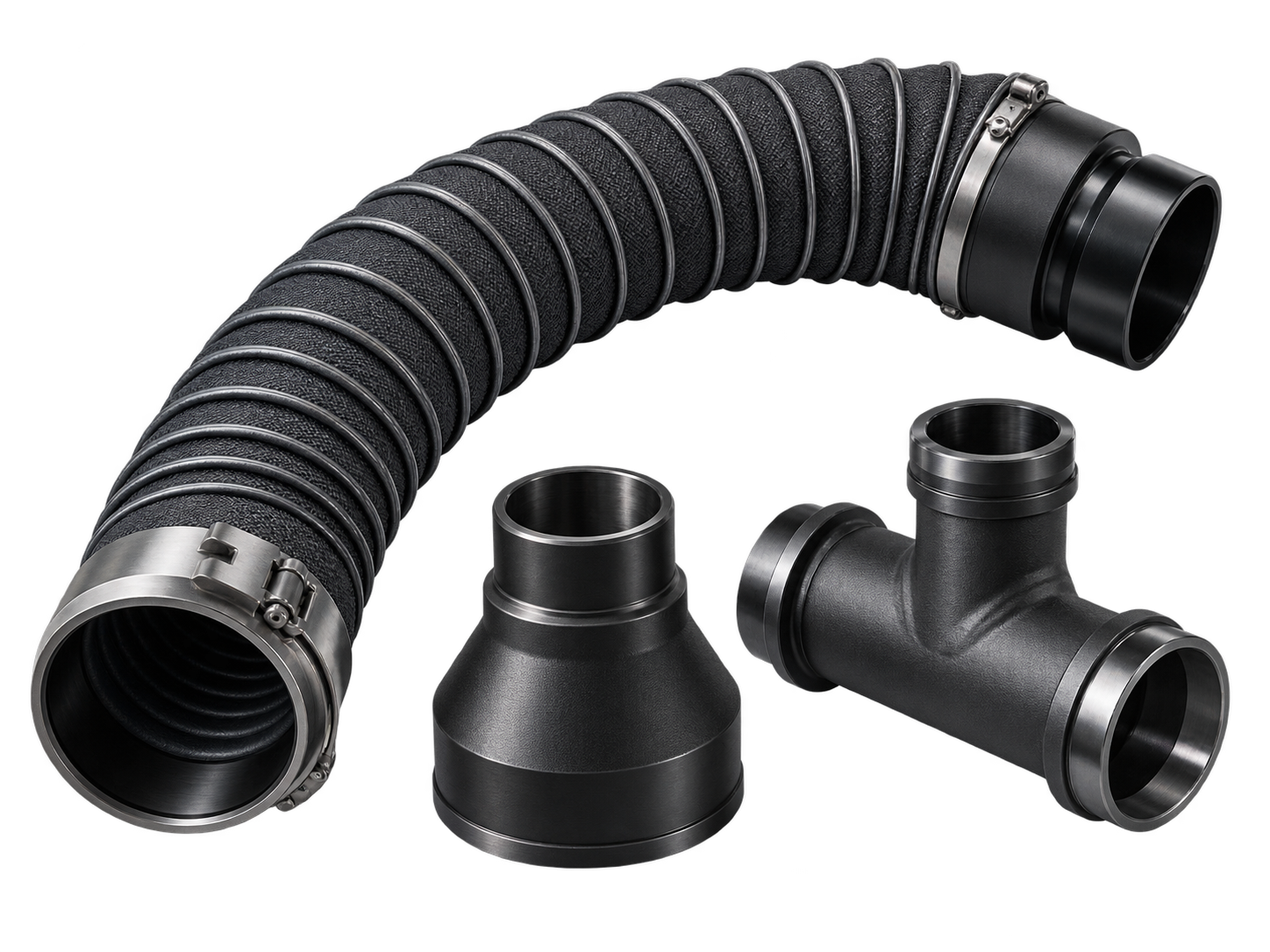

Изготовление патрубков на заказ: какие детали мы делаем
На заказ можно изготовить патрубки и соединительные элементы разной формы и назначения:
- патрубки системы охлаждения;
- радиаторные патрубки;
- воздушные патрубки и воздуховоды;
- переходники между разными диаметрами;
- тройники;
- штуцеры;
- соединительные элементы;
- жесткие технические каналы;
- гибкие патрубки;
- нестандартные детали по старому образцу;
- компоненты для замены снятых с производства изделий.
Геометрия может включать несколько изгибов, переход с одного диаметра на другой, ответвления, фланцы, посадочные зоны, места под хомуты и дополнительные крепежные элементы.
Именно нестандартная форма часто становится причиной, по которой готовую деталь невозможно подобрать из каталога. В таком случае цифровое производство позволяет адаптировать патрубок непосредственно под существующий узел.
Патрубки системы охлаждения
Для системы охлаждения особенно важно правильно подобрать материал.
Такой элемент может одновременно контактировать с нагретой жидкостью, испытывать перепады температуры, вибрацию и механические нагрузки в местах соединения.
Поэтому для детали системы охлаждения недостаточно определить только наружный диаметр и форму.
До изготовления желательно знать:
температурный режим, тип рабочей жидкости, способ крепления, необходимость эластичности, наличие давления и условия размещения детали.
Если патрубок контактирует с антифризом или другой технической жидкостью, химическую совместимость нужно оценивать именно для выбранной марки материала.
Общее обозначение пластика само по себе не гарантирует пригодность детали для любой системы охлаждения.
Воздушные патрубки и воздуховоды
Воздушные каналы часто имеют сложную пространственную форму.
Патрубок может обходить элементы конструкции, менять диаметр по длине, соединять два компонента под нестандартным углом или разделять воздушный поток.
Для таких задач 3D-печать удобна тем, что форма изделия задается цифровой моделью и не ограничивается только прямыми цилиндрическими участками.
Можно изготовить воздушные переходники, технические воздуховоды, элементы впускных систем, вентиляционные каналы, разветвители и корпуса каналов сложной формы.
При проектировании важно учитывать внутреннюю геометрию.
Резкие изменения сечения, узкие участки и сложные повороты могут влиять на движение воздуха. Поэтому функциональный патрубок проектируется не только по внешнему контуру.
Переходники, тройники и штуцеры
Не для каждой задачи требуется длинный патрубок.
Иногда необходимо только соединить существующие элементы, изменить диаметр или добавить дополнительное ответвление.
Для этого изготавливают переходники, тройники и штуцеры.
Переходник может соединять два элемента разного диаметра или разной формы.
Тройник используется для разделения или объединения потока.
Штуцер представляет собой компактный соединительный элемент для подключения трубки, шланга или другого компонента системы.
Геометрию таких деталей можно адаптировать под конкретное место установки - изменить длину, угол выхода, форму посадки, добавить бурт, фланец или участок под хомут.
Материалы для патрубков и фитингов
Для этой группы изделий могут применяться PA-CF, PPS, PETG, TPU и силикон. Выбор зависит от температуры, химической среды, требуемой жесткости и характера работы детали.
PA-CF
PA-CF - армированный полиамид, который рассматривают для жестких технических патрубков, переходников и соединительных элементов.
Такой материал подходит для деталей, где важны жесткость, сохранение формы и работа в нагруженном техническом узле.
При этом PA-CF не является заменой гибкому шлангу. Если элемент конструкции должен постоянно изгибаться или компенсировать взаимное перемещение деталей, необходим другой класс материала.
PPS
PPS относится к инженерным пластикам для более требовательных условий эксплуатации.
Его рассматривают для жестких деталей, работающих при повышенной температуре и в контакте с техническими средами.
Но даже для PPS необходимо учитывать конкретную марку материала, температуру, нагрузку и состав рабочей среды.
Фраза "термостойкий пластик" сама по себе не является достаточным основанием для применения детали в ответственном узле.
PETG
PETG подходит для жестких воздуховодов, переходников, прототипов и технических элементов относительно простой или сложной пространственной формы.
Материал удобен, если требуется быстро проверить геометрию будущего патрубка, его посадочные размеры, положение креплений и совместимость с соседними элементами.
Для узлов с повышенной температурой или постоянным контактом с агрессивной рабочей средой применимость PETG оценивается отдельно.
TPU
TPU используют для печати гибких полимерных деталей.
Материал способен деформироваться, поэтому его можно рассматривать для коротких гибких патрубков, соединительных элементов, манжет и деталей, которым необходима эластичность.
При этом свойства разных TPU заметно отличаются. Важную роль играет твердость конкретного материала и конструкция изделия.
Силикон
Силикон применяют для эластичных изделий, которые изготавливаются методом литья.
Такой вариант рассматривают, если детали необходима выраженная гибкость, способность многократно деформироваться или определенные требования к поверхности.
Силиконовый и печатный TPU-патрубок нельзя считать полностью взаимозаменяемыми.
Выбор зависит от формы, температуры, рабочей среды, требуемой эластичности и количества изделий.
Гибкие и жесткие патрубки - что выбрать
Первое принципиальное различие - должна деталь сохранять заданную форму или изменять ее при эксплуатации.
Жесткие патрубки и воздуховоды применяют там, где необходимо сохранить постоянную геометрию канала.
Это могут быть переходники, корпуса воздушных каналов, тройники, технические соединители и элементы впускных систем.
Для подобных задач рассматривают PETG, PA-CF, PPS и другие подходящие инженерные пластики.
Гибкий патрубок нужен, если соединение должно компенсировать вибрацию, взаимное перемещение компонентов или небольшое изменение положения во время работы.
Для таких элементов рассматривают TPU или силикон.
Иногда один узел может сочетать оба варианта - жесткий основной воздуховод и отдельные гибкие соединения между ним и соседними компонентами.
Изготовление по старому образцу
Один из наиболее распространенных сценариев - восстановление детали, которую уже невозможно приобрести.
Это актуально для старых автомобилей, импортной техники, редкого промышленного оборудования и узлов, снятых с производства.
Если сохранился старый патрубок, его можно использовать как исходный образец.
Для сложной пространственной геометрии может применяться 3D-сканирование, после которого подготавливается цифровая модель будущей детали.
При этом старый элемент нельзя всегда копировать буквально.
За время эксплуатации он может деформироваться, растянуться в местах крепления, потерять часть геометрии, изменить форму от температуры или получить механические повреждения.
Поэтому задача состоит в том, чтобы восстановить рабочую форму, а не перенести в новую модель все дефекты изношенного изделия.
Если сохранились соседние компоненты или известны их размеры, эту информацию желательно использовать при восстановлении.
Патрубки для снятой с производства техники
Отсутствие оригинальной запчасти не всегда означает необходимость заменять весь узел.
Если существующий патрубок имеет нестандартную форму, можно восстановить его цифровую геометрию и изготовить новую деталь.
Для начала достаточно предоставить старый элемент, фотографии или основные размеры.
Также желательно сообщить:
место установки, тип соединений, рабочую температуру, контактирующую среду и необходимость гибкости.
Если первоначальный образец сильно поврежден, для восстановления могут потребоваться размеры ответных элементов.
После создания цифровой модели ее можно сохранить и использовать для повторного изготовления в дальнейшем.
Можно ли изготовить топливный патрубок
Топливные системы требуют отдельной оценки материала.
Нельзя считать любой "химически стойкий пластик" автоматически подходящим для длительного контакта с бензином, дизельным топливом или другой горючей жидкостью.
Для такой детали необходимо учитывать химическую совместимость конкретного материала, температуру, давление, герметичность соединений и длительность контакта.
Поэтому возможность изготовления элемента для топливной системы определяется только после анализа условий эксплуатации.
Прототип перед изготовлением рабочей детали
Если разрабатывается новый воздуховод или патрубок, сначала можно изготовить тестовый образец.
Он позволяет проверить форму, расположение внутри узла, посадочные диаметры, углы, точки крепления и отсутствие конфликтов с соседними деталями.
После примерки цифровая модель при необходимости корректируется.
Такой подход особенно полезен для сложных пространственных воздуховодов, где небольшая ошибка в угле или длине может помешать установке.
Для дальнейшего серийного выпуска технология может быть изменена. Если количество изделий становится большим, отдельно оценивается литье пластика и экономика повторяемого производства.
Герметичность и соединения
Патрубок должен не только соответствовать общей форме.
Особое значение имеют места соединения с другими элементами системы.
Необходимо учитывать диаметр посадочной зоны, длину соединения, наличие бурта, положение хомута, толщину стенки, форму фланца и тип уплотнения.
Если требуется герметичность, это условие необходимо указать до начала производства.
Для одной конструкции достаточно хомута и правильно рассчитанной посадки. Для другой потребуется прокладка, уплотнительное кольцо или отдельный герметизирующий элемент.
Универсального решения для всех типов патрубков нет.
Стоимость и сроки изготовления
Цена рассчитывается после оценки конструкции.
На стоимость влияют материал, размеры, длина, сложность геометрии, количество изгибов и ответвлений, толщина стенок, способ производства, количество изделий и необходимость подготовки цифровой модели.
Простой переходник и крупный пространственный воздуховод могут иметь совершенно разную стоимость даже при близком расходе материала.
Для расчета можно предоставить готовую 3D-модель или чертеж.
Если модели нет, подойдут фотографии, основные размеры или физический образец.
Для детали, которая будет работать при повышенной температуре или контактировать с технической жидкостью, желательно сразу указать рабочие условия.
Срок определяется после оценки геометрии, выбранного материала и количества изделий.
Что мы не рекомендуем делать
Мы не считаем любой печатный пластик автоматически совместимым с антифризом, топливом, маслом или другой технической жидкостью.
Мы не рекомендуем выбирать материал только по максимально указанной температуре без учета реальной нагрузки и среды.
Мы не считаем жесткий напечатанный патрубок полноценной заменой гибкому соединению, если конструкция должна компенсировать вибрацию.
Мы не копируем деформированный старый образец без анализа его исходной формы.
Мы не называем одну универсальную рабочую температуру для всех изделий из PETG, PA-CF, PPS или TPU - характеристики зависят от конкретной марки материала и условий эксплуатации.
Как заказать патрубок
Для начала можно отправить 3D-модель, чертеж, фотографии или существующую деталь.
Нужно указать назначение патрубка, размеры, требуемое количество и условия работы.
Если элемент контактирует с жидкостью или горячим воздухом, желательно сообщить температуру и тип среды.
После оценки конструкции подбираются материал и технология, рассчитываются стоимость и срок изготовления.
Заказать можно как единичную нестандартную деталь, так и партию одинаковых элементов.
Частые вопросы
Можно ли изготовить автомобильный патрубок по старому образцу?
Да. Сохранившийся патрубок можно использовать как основу для восстановления геометрии. Если деталь деформирована или повреждена, рабочая форма восстанавливается с учетом мест соединения и размеров соседних элементов.
Выдержит ли напечатанный патрубок антифриз?
Это зависит от конкретного материала, его марки, температуры, давления и состава рабочей жидкости. Совместимость необходимо оценивать под конкретную задачу.
Какую температуру выдерживает пластиковый патрубок?
Единого значения нет. PETG, PA-CF, PPS, TPU и силикон имеют разные характеристики, а допустимая температура зависит от конкретной марки материала и условий эксплуатации.
Можно ли изготовить гибкий патрубок?
Да. Для печатных гибких элементов можно использовать TPU, а для некоторых эластичных изделий - силиконовое литье.
Можно ли изготовить воздуховод сложной формы?
Да. 3D-печать позволяет получать каналы с изгибами, переходами между диаметрами и сложной пространственной геометрией.
Можно ли восстановить патрубок, который больше не выпускается?
Да. При наличии старого образца или размеров узла можно восстановить цифровую модель и изготовить новую деталь.
Можно ли заказать один патрубок?
Да. Технология позволяет изготавливать единичные изделия без необходимости запускать крупную серию.
