ИЗГОТАВЛИВАЕМ ВТУЛКИ ПОД ВАШУ ЗАДАЧУ

По чертежу или 3D-модели

Изготовим втулку с учетом посадки, геометрии, материала и условий работы узла.

По образцу без чертежа

Восстановим геометрию изношенной втулки, подберем материал и изготовим замену для существующего механизма.

ЗАКАЗАТЬ РАСЧЕТ

НАМ ДОВЕРЯЮТ КРУПНЫЕ ПРЕДПРИЯТИЯ

МАТЕРИАЛЫ ДЛЯ ПЛАСТИКОВЫХ ВТУЛОК

Подбираем материал с учетом нагрузки, трения, температуры, посадки и требуемого ресурса детали.

POM

Инженерный пластик для втулок скольжения и точных механических деталей.

Подходит для задач, где важны стабильность размеров, аккуратная посадка и работа в узле трения.

КАПРОЛОН / PA6

Полиамидные материалы для втулок, работающих под механической нагрузкой.

Выбор конкретного варианта зависит от размеров детали, условий эксплуатации и требуемого ресурса.

PA-CF

Армированный полиамид для жестких и нагруженных втулок.

Используется в технических узлах, где особенно важны механические свойства и стабильность геометрии.

БРОНЗОНАПОЛНЕННЫЕ КОМПОЗИТЫ

Специализированные материалы для деталей скольжения и узлов с повышенными требованиями к трению и износу.

Применение определяется после оценки нагрузки, конструкции и условий работы втулки.

Пластиковые втулки используют в механизмах как опорные, направляющие, дистанционные и скользящие элементы. Изготовление пластиковых втулок на заказ требуется, когда стандартная деталь не подходит по размерам, оригинальная запчасть больше не выпускается или необходимо получить изделие под конкретную посадку и условия работы узла. Втулку можно изготовить по чертежу, готовой 3D-модели или физическому образцу.

Для единичной детали и небольшой партии можно использовать 3D-печать. Если конструкция уже проверена и требуется большой тираж, рассматривают серийные технологии, включая литье пластика под давлением. Выбор материала и способа производства зависит от нагрузки, температуры, трения, геометрии, посадки и необходимого ресурса.

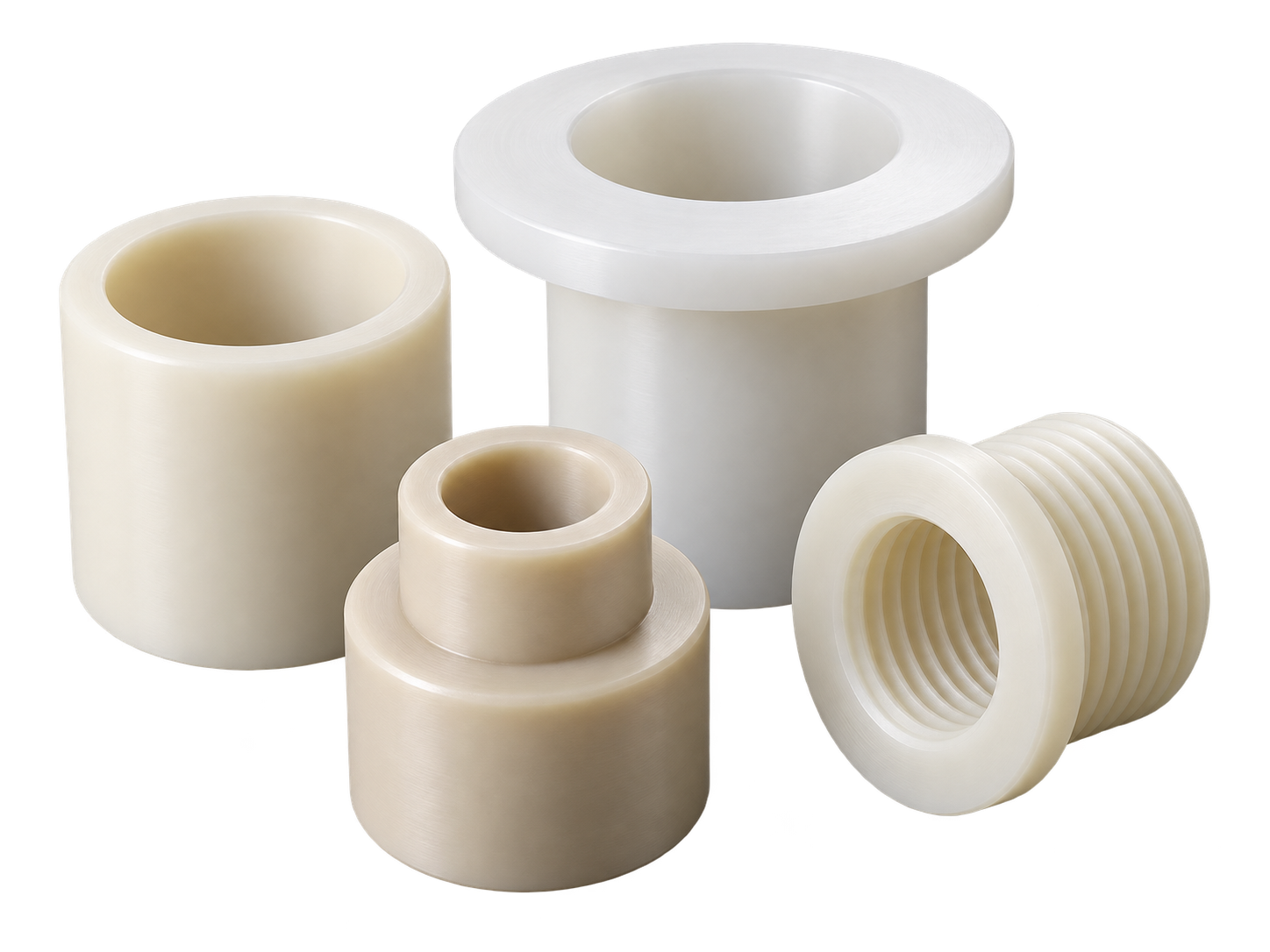

Изготовление пластиковых втулок на заказ: какие типы мы делаем

Втулка может выглядеть как простая цилиндрическая деталь, но ее рабочая геометрия нередко включает бурты, пазы, резьбу, ступени, посадочные поверхности и дополнительные элементы фиксации.

В зависимости от назначения можно изготовить несколько основных типов.

Втулки скольжения работают между подвижными деталями и помогают организовать направленное движение вала или другого элемента механизма. Для них особенно важны свойства материала в паре трения, рабочий зазор и качество поверхности.

Резьбовые втулки имеют внутреннюю или наружную резьбу. Они могут использоваться как переходные, соединительные или крепежные элементы.

Переходные втулки позволяют соединить детали с различными диаметрами или изменить посадочный размер внутри существующего узла.

Распорные втулки задают необходимое расстояние между элементами конструкции и воспринимают осевую нагрузку при сборке.

Запрессовываемые втулки устанавливаются в подготовленное посадочное отверстие с заданным натягом. Здесь особенно важно учитывать материал корпуса, размеры посадки и изменение геометрии самой втулки после монтажа.

Также возможно изготовление нестандартных изделий со ступенчатой геометрией, фланцами, канавками, отверстиями, пазами и другими конструктивными элементами.

Материалы для пластиковых втулок

Материал втулки нельзя выбирать только по принципу "чем прочнее, тем лучше". Для детали скольжения может оказаться важнее коэффициент трения, для запрессовываемой втулки - стабильность размеров, а для нагруженного узла - сопротивление деформации.

POM

POM, или полиацеталь, подходит для втулок и других точных деталей механики благодаря стабильности размеров и хорошим свойствам скольжения.

Для конкретной марки POM-C TECAFORM AH производитель указывает динамический коэффициент трения около 0,21, прочность при растяжении около 67 МПа и длительную температуру эксплуатации около 91 °C. Это значения конкретного материала и конкретных методов испытаний, а не универсальные характеристики любого POM.

POM имеет смысл рассматривать для втулок, где важны:

стабильная посадка;
относительно небольшое влагопоглощение;
аккуратная работа в узле скольжения;
повторяемость размеров.

Материал особенно интересен для точных механических деталей и элементов с ограниченными зазорами.

Капролон и PA6

Капролон относится к полиамидным материалам и широко используется для изготовления втулок, роликов, направляющих и других деталей механики.

Для одной из марок PA6 TECAMID 6 natural заявлены прочность на растяжение около 79 МПа, прочность при сжатии до 86 МПа при 5% деформации и длительная температура эксплуатации до 100 °C.

Полиамид хорошо подходит для нагруженных деталей, но при проектировании точной посадки необходимо учитывать его способность поглощать влагу. В зависимости от среды размеры полиамидной детали могут изменяться, поэтому посадка, которая идеально работает сразу после изготовления, должна быть рассчитана с учетом условий реальной эксплуатации.

Капролон и PA6 рассматривают для:

втулок скольжения;
опорных элементов;
деталей транспортных механизмов;
нагруженных механических узлов;
замен штатных пластиковых деталей.

PA-CF

PA-CF - это полиамид с углеродным наполнением. Армирование повышает жесткость материала и уменьшает склонность детали к деформации под нагрузкой.

Например, для Bambu PA6-CF указаны прочность на растяжение 102 ± 7 МПа, прочность на изгиб 151 ± 8 МПа и температура тепловой деформации около 186 °C при 0,45 МПа. При этом производитель отдельно показывает, что характеристики напечатанной детали зависят от направления печати и влажности материала.

PA-CF можно рассматривать для жестких технических втулок и элементов, которым требуется лучшая стабильность геометрии по сравнению с обычным неармированным полиамидом.

Но высокая прочность материала сама по себе не гарантирует нужный ресурс втулки. Необходимо учитывать направление нагрузки, конструкцию, посадку, сопрягаемый материал и технологию изготовления.

Бронзонаполненные композиты

Для специальных узлов скольжения используют композиционные материалы с наполнителями. Один из примеров - бронзонаполненный PTFE.

У конкретной марки бронзонаполненного PTFE Tetron B заявлены коэффициент трения около 0,13 и температурный диапазон от -200 до +260 °C. Производитель отдельно отмечает улучшенную стойкость к износу и ползучести по сравнению с ненаполненным PTFE.

Другие составы могут иметь иные характеристики, потому что содержание бронзы, тип PTFE и дополнительные наполнители отличаются.

Такие композиты интересны для:

втулок скольжения;
подшипниковых элементов;
узлов с повышенным трением;
деталей, работающих при сложных температурных условиях.

Но бронзонаполненный материал не является автоматической заменой POM или PA6. Его применение должно быть оправдано режимом работы детали.

Нагрузка, трение и ресурс втулки

Указывать единый ресурс в часах или километрах для "пластиковой втулки" некорректно.

Даже две одинаковые по размеру детали из одного материала могут работать совершенно по-разному, если изменить нагрузку или сопрягаемую поверхность.

На ресурс влияют:

радиальная и осевая нагрузка;
скорость вращения или скольжения;
диаметр вала;
длина рабочей поверхности;
рабочий зазор;
материал вала;
шероховатость сопрягаемой поверхности;
температура;
наличие абразивной пыли;
смазка или сухое трение;
непрерывный или периодический режим работы.

Поэтому для нагруженной втулки желательно сообщить не только размеры, но и назначение детали. Чем больше известно о механизме, тем точнее можно подобрать материал.

Точность посадки и допуски

Для втулки посадочные размеры часто важнее наружного вида.

Если внутренний диаметр получился слишком большим, появляется люфт. Если отверстие слишком маленькое, втулка может заклинить на валу. При запрессовке необходимо дополнительно учитывать деформацию детали после установки в корпус.

При подготовке модели обычно оцениваются:

наружный диаметр;
внутренний диаметр;
длина втулки;
толщина стенки;
размеры бурта;
соосность отверстий;
посадка в корпус;
посадка относительно вала;
необходимый рабочий зазор.

Мы намеренно не указываем универсальный допуск для всех втулок. Возможная точность зависит от размеров изделия, материала и технологии производства.

Для одной задачи допустима печатная деталь, в другой после изготовления требуется дополнительная механическая обработка, а для серийного изделия рациональнее предусмотреть необходимую геометрию непосредственно в пресс-форме.

Как компенсируется усадка материала

При изготовлении пластиковой детали ее окончательный размер зависит не только от цифровой модели.

На геометрию могут влиять:

усадка материала;
ориентация при печати;
температурный режим;
внутренние напряжения;
конструкция стенок;
технология производства;
условия охлаждения.

Поэтому нельзя просто увеличить или уменьшить всю 3D-модель на один случайный процент и считать задачу решенной.

Компенсация размеров должна учитывать конкретный материал и конкретную технологию. Для критических посадок рационально сначала изготовить тестовую деталь, проверить ее в реальном узле и после этого при необходимости скорректировать модель.

Такой подход особенно полезен перед производством партии.

3D-печать или литье - что выбрать

Для единичных втулок и небольшого количества изделий 3D-печать позволяет обойтись без изготовления пресс-формы.

Это удобно для:

ремонта оборудования;
опытных деталей;
нестандартных размеров;
проверки посадки;
малых партий;
изделий, конструкция которых еще может измениться.

При увеличении тиража экономика меняется.

Если требуется сотни или тысячи одинаковых деталей, имеет смысл рассчитывать литье под давлением. На старте появляется стоимость пресс-формы, зато при большом количестве уменьшается влияние первоначальных расходов на цену каждой детали.

Поэтому правильный выбор определяется не только количеством. Необходимо учитывать материал, геометрию, требования к поверхности и вероятность дальнейшего изменения конструкции.

Сначала можно изготовить опытную втулку методом 3D-печати, проверить ее в механизме, скорректировать размеры и только после подтверждения конструкции переходить к серии.

Изготовление втулки по изношенному образцу

Наличие готового чертежа удобно, но не обязательно.

Если сохранилась старая деталь, ее можно использовать как исходный образец для восстановления геометрии. В зависимости от формы применяют обычные измерения, 3D-сканирование и последующее моделирование.

Особенно внимательно необходимо относиться к изношенным поверхностям.

Если внутреннее отверстие втулки за годы эксплуатации увеличилось на несколько десятых миллиметра, буквально копировать этот размер неправильно. Аналогично деформированный наружный диаметр после запрессовки не обязательно соответствует исходному размеру новой детали.

Поэтому при восстановлении анализируют:

какие поверхности являются рабочими;
где присутствует износ;
какие размеры можно считать исходными;
с какой деталью сопрягается втулка;
какой зазор или натяг необходим после изготовления.

Если есть возможность передать вместе со втулкой вал, посадочный корпус или размеры ответных элементов, это помогает точнее восстановить исходную геометрию.

Втулки скольжения и пластиковые подшипниковые элементы

Пластиковая втулка может выполнять функцию простого подшипника скольжения.

В таком механизме вал перемещается непосредственно относительно внутренней поверхности втулки без традиционных шариков или роликов.

Это решение применяют, когда важны:

простая конструкция;
снижение шума;
отсутствие металлических подшипников;
коррозионная стойкость;
небольшой вес;
возможность изготовить нестандартный размер.

Но термин "подшипник скольжения" не означает, что любая напечатанная втулка автоматически станет полноценным подшипником.

Нужно учитывать нагрузку, скорость, материал вала, тепловыделение и допустимый износ. Особенно это важно для постоянно вращающихся механизмов.

Резьбовые и переходные втулки

В пластиковую втулку можно заложить внутреннюю или наружную резьбу, но возможность получить ее непосредственно при производстве зависит от размера резьбы, материала и выбранной технологии.

Для крупных резьб геометрия может формироваться сразу в детали. Для более ответственных соединений может потребоваться дополнительная обработка или использование металлической вставки.

Переходные втулки используют для изменения диаметра посадки, соединения элементов разных размеров или адаптации существующего оборудования под новую деталь.

Такие изделия особенно удобны в ремонте и модернизации механизмов, когда переделывать основную металлическую часть значительно дороже, чем изготовить индивидуальный пластиковый переходник.

Примеры работ

В существующем блоке примеров на странице можно показывать различные детали механики и пластиковые изделия.

Для втулок особенно полезны примеры, где видно:

форму детали;
материал;
наличие бурта или резьбы;
технологию изготовления;
количество изделий в партии.

Такая информация помогает понять не только внешний вид, но и реальный производственный сценарий.

Стоимость и сроки изготовления

Стоимость втулки рассчитывается после оценки геометрии.

На цену влияют:

размеры;
материал;
технология;
толщина стенки;
наличие бурта;
резьба;
сложные внутренние элементы;
требования к посадке;
количество;
необходимость восстановления модели по образцу.

Одна простая цилиндрическая втулка и деталь со сложной ступенчатой геометрией требуют разного времени подготовки и производства, даже если их наружный диаметр одинаков.

Если предоставлена готовая 3D-модель, расчет обычно проще.

Если есть только изношенный образец, сначала необходимо определить исходные размеры и подготовить цифровую геометрию.

Для серии отдельно оценивается экономика литья и необходимость изготовления пресс-формы.

Точный срок определяется после просмотра файла или физической детали.

Что мы учитываем и чего не обещаем без расчета

Пластиковые втулки подходят для большого количества механизмов, но у технологии есть ограничения.

Мы не назначаем допустимую нагрузку только по названию материала.

Мы не обещаем фиксированный ресурс без информации о скорости, нагрузке и условиях трения.

Мы не копируем изношенный диаметр как исходный размер новой детали.

Мы не рекомендуем заменять металлическую втулку пластиковой без оценки режима работы механизма.

Мы не используем один универсальный допуск для всех технологий и материалов.

Если деталь работает при высокой температуре, значительной скорости, ударной нагрузке или в ответственной конструкции, эти условия необходимо учитывать еще до изготовления.

Как заказать пластиковые втулки

Отправьте 3D-модель, чертеж, фотографию или образец.
Укажите основные размеры и назначение втулки.
Сообщите нужное количество.
Если известны нагрузка, температура и условия работы, приложите эту информацию.
После оценки подбирается материал и технология, рассчитываются стоимость и срок.

Изготовление возможно от одной детали до серийного производства.

Частые вопросы

Из какого пластика делают втулки?

Для втулок применяют POM, PA6 и капролон, армированные полиамиды и специальные антифрикционные композиты. Материал выбирают с учетом нагрузки, трения, температуры и требуемой точности.

Можно ли напечатать втулку с внутренней резьбой?

Да, в ряде случаев резьбу можно предусмотреть непосредственно в модели. Возможность зависит от размера резьбы, материала и технологии. Для ответственных соединений может потребоваться механическая доработка или металлическая вставка.

Можно ли использовать пластиковую втулку как подшипник скольжения?

Да, пластиковые втулки применяются в узлах скольжения. Но материал и размеры должны соответствовать нагрузке, скорости движения и сопрягаемой поверхности.

Можно ли изготовить втулку по старой сломанной детали?

Да. Сохранившийся образец можно измерить или отсканировать, после чего восстановить рабочую геометрию. Изношенные участки при этом анализируются отдельно.

Можно ли запрессовать пластиковую втулку?

Да, но натяг должен быть рассчитан с учетом материала втулки и корпуса. После запрессовки внутренний размер также может измениться, поэтому посадку необходимо закладывать заранее.

Что лучше для втулки - POM или капролон?

Зависит от задачи. POM часто выбирают для точных деталей и стабильных посадок. Полиамид и капролон применяют в нагруженных механических узлах. Решение принимается по условиям эксплуатации.

Можно ли заказать одну втулку?

Да. Единичные и малосерийные изделия можно изготавливать без запуска пресс-формы.
