ИЗГОТАВЛИВАЕМ ЗАГЛУШКИ И КРЫШКИ ПОД ВАШУ ЗАДАЧУ

По чертежу или 3D-модели

Изготовим заглушки, крышки и пробки нужной формы и размера с учетом материала, посадки и условий эксплуатации.

По образцу или нестандартному размеру

Воспроизведем существующую деталь или разработаем заглушку под конкретную трубу, профиль, отверстие или соединение.

ЗАКАЗАТЬ РАСЧЕТ

НАМ ДОВЕРЯЮТ КРУПНЫЕ ПРЕДПРИЯТИЯ

МАТЕРИАЛЫ ДЛЯ ЗАГЛУШЕК И КРЫШЕК

Подбираем материал с учетом посадки, температуры, влаги, УФ-воздействия и условий эксплуатации изделия.

ABS

Жесткий пластик для технических заглушек, крышек и корпусов. Подходит для деталей, где важны прочность, стабильная форма и аккуратный внешний вид.

Полипропилен для заглушек, пробок и защитных элементов. Рассматривается для деталей, где важны химическая стойкость, небольшой вес и эксплуатация во влажной среде.

Полиэтилен для простых и функциональных заглушек, в том числе для труб и профилей. Подходит для изделий, которым нужна влагостойкость и работа в наружных условиях.

Полиамид для более жестких и нагруженных технических деталей. Используется там, где к заглушке или крышке предъявляются повышенные требования по механическим свойствам.

Производство пластиковых заглушек и крышек на заказ позволяет получить деталь под конкретную трубу, профиль, отверстие или технический узел, когда стандартные изделия не подходят по размеру, форме или способу крепления. Можно изготовить одну нестандартную заглушку, небольшую партию для ремонта или прототипирования либо подготовить конструкцию к серийному выпуску.

Исходными данными могут быть готовая 3D-модель, чертеж, основные размеры или существующий образец. Для единичных изделий и небольших партий удобно использовать 3D-печать, а при росте тиража рассматривается серийное производство.

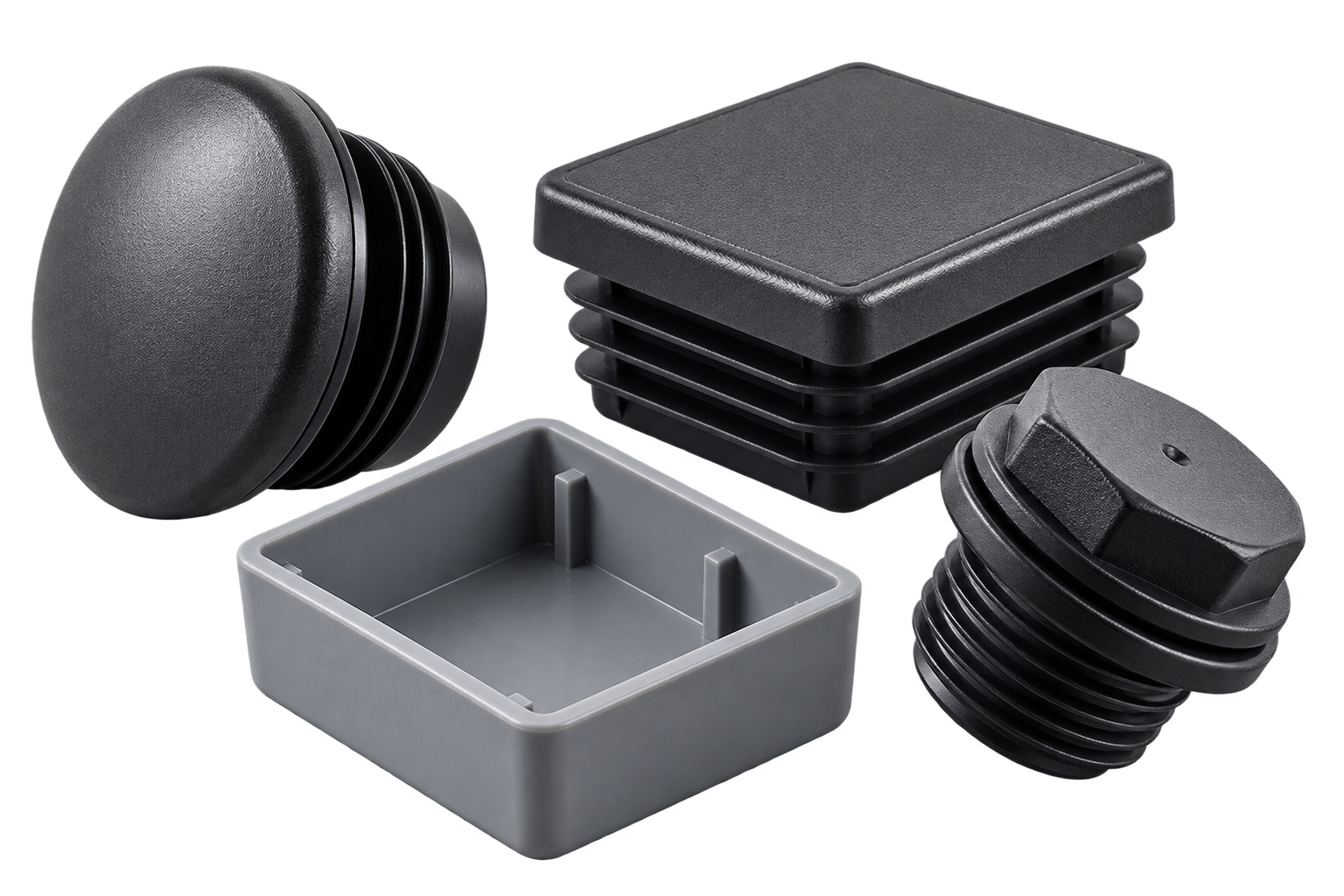

Производство пластиковых заглушек и крышек: что изготавливаем

Заглушка может выполнять сразу несколько функций: закрывать торец, защищать внутреннюю полость, улучшать внешний вид изделия, фиксироваться внутри профиля или обеспечивать доступ к обслуживаемому узлу.

На заказ можно изготовить:

заглушки для круглых труб;
заглушки для профильных труб;
квадратные и прямоугольные заглушки;
торцевые крышки;
декоративные заглушки;
резьбовые пробки;
защитные крышки;
колпачки;
вставные заглушки;
наружные заглушки;
детали нестандартной формы;
изделия под специальное отверстие или профиль.

Конструкция может быть максимально простой или содержать ребра, резьбу, фиксаторы, упоры, бурты, защелки и другие функциональные элементы.

Заглушки для круглых труб

Для круглой трубы заглушка должна соответствовать наружному или внутреннему диаметру в зависимости от конструкции.

Возможны два основных подхода.

Внутренняя заглушка устанавливается внутрь трубы и удерживается за счет посадки, ребер или дополнительных фиксирующих элементов.

Наружная крышка надевается поверх торца.

При разработке необходимо учитывать:

фактический диаметр трубы;
толщину стенки;
глубину установки;
необходимую плотность посадки;
возможность многократного снятия;
условия эксплуатации.

Номинальный размер трубы не всегда дает достаточно информации для изготовления. Если посадка критична, лучше передать реальные размеры или образец.

Заглушки для профильных труб

Для квадратных и прямоугольных профилей особенно важно учитывать не только наружные размеры, но и толщину стенки.

Например, два профиля с одинаковыми внешними габаритами могут иметь разную внутреннюю геометрию.

Поэтому вставная заглушка должна проектироваться под конкретный профиль.

Можно изготовить элементы для:

квадратных труб;
прямоугольных профилей;
нестандартных сечений;
мебельных конструкций;
технологических рам;
оборудования;
ограждений;
производственных конструкций.

Для фиксации внутри профиля могут использоваться ребра или другие элементы посадочной геометрии.

Торцевые и декоративные заглушки

Не каждая заглушка является исключительно технической деталью.

В мебели, торговом оборудовании, выставочных конструкциях и интерьерных изделиях внешний вид торца тоже имеет значение.

Декоративная заглушка может:

закрывать необработанный торец;
скрывать крепеж;
завершать внешний вид изделия;
защищать от попадания загрязнений;
закрывать технологическое отверстие.

В таком случае помимо посадки необходимо учитывать цвет, форму наружной поверхности и общий стиль изделия.

Резьбовые крышки и пробки

Для некоторых узлов удобнее использовать резьбовое соединение.

Резьбовая пробка позволяет устанавливать и снимать крышку без разрушения посадочных элементов.

В модели можно предусмотреть:

наружную резьбу;
внутреннюю резьбу;
шестигранник;
рифление;
бурт;
место под инструмент;
уплотнительный элемент.

Возможность изготовления конкретной резьбы зависит от ее размера, материала и технологии.

Для мелких или ответственных резьб может потребоваться отдельная технологическая оценка.

Материалы для пластиковых заглушек

В рамках этой страницы рассматриваются ABS, PP, PE и PA.

Выбор зависит от геометрии, механической нагрузки, температуры, влаги, наружной эксплуатации и требований к внешнему виду.

ABS

ABS - жесткий конструкционный пластик, который можно использовать для крышек, заглушек и корпусов.

Он подходит для изделий, где важны:

стабильная форма;
жесткость;
аккуратная геометрия;
внешний вид;
возможность изготовления технических элементов.

ABS часто рассматривается для внутренних деталей и изделий, где необходима жесткая конструкция.

Если заглушка постоянно находится на открытом воздухе, выбор конкретного материала следует дополнительно оценивать по условиям эксплуатации.

PP

PP, или полипропилен, используется для различных защитных элементов, крышек, пробок и технических деталей.

Материал рассматривают для задач, где важны:

небольшой вес;
влагостойкость;
химическая стойкость;
практичность;
возможность серийного изготовления.

Конкретная пригодность материала зависит от рабочей среды и марки полимера.

PE

Полиэтилен применяют для простых функциональных заглушек, крышек и вставок.

Он подходит для изделий, которым важны влагостойкость, практичность и возможность эксплуатации в технических или наружных условиях.

Из PE могут изготавливаться заглушки для труб и профилей, защитные элементы и детали простой геометрии.

Для наружной эксплуатации необходимо учитывать конкретную марку материала, температуру и воздействие солнечного света.

PA

Полиамид рассматривается для более нагруженных технических деталей.

Он может применяться там, где заглушка выполняет не только декоративную или защитную функцию, но и является частью механического узла.

При выборе PA необходимо учитывать требования к жесткости, нагрузке, температуре и точности посадки.

Как выбрать материал

Нет одного пластика, который был бы оптимальным для любой заглушки.

Если нужна жесткая аккуратная крышка для внутреннего использования, может рассматриваться ABS.

Для легких и влагостойких технических деталей - PP или PE.

Для более нагруженной конструкции - PA.

При выборе учитываются:

место установки;
температура;
контакт с влагой;
наружная или внутренняя эксплуатация;
механическая нагрузка;
необходимость резьбы;
посадка;
количество изделий.

Если деталь используется на улице, отдельно оценивается стойкость материала к УФ-воздействию и низким температурам.

3D-печать или литье - что выбрать по тиражу

Способ производства напрямую влияет на экономику заказа.

Для одной детали нет смысла сразу изготавливать пресс-форму.

Поэтому для единичных и небольших партий обычно используется 3D-печать.

По ТЗ для данной страницы можно использовать следующую ориентировочную логику:

до примерно 200 штук - в первую очередь рассматривается 3D-печать;

от 1000 штук - имеет смысл рассчитывать литье под давлением и окупаемость пресс-формы.

Промежуточный диапазон оценивается индивидуально.

На решение влияют:

размер заглушки;
материал;
сложность геометрии;
требования к поверхности;
необходимая скорость выпуска;
дальнейший прогноз по количеству.

Для крупных серий используется литье пластмасс под давлением.

Почему сначала удобно изготовить пробную деталь

Даже у простой на вид заглушки посадка может оказаться критичной.

Если размер внутренней части отличается на несколько десятых миллиметра, заглушка может:

выпадать;
устанавливаться слишком туго;
деформировать тонкий профиль;
не доходить до нужной глубины.

Поэтому перед запуском большой серии рационально проверить физический образец.

Сначала можно изготовить несколько тестовых деталей, примерить их на реальном изделии и при необходимости скорректировать цифровую модель.

После подтверждения посадки можно переходить к нужному тиражу.

Изготовление по образцу без чертежа

Если сохранилась старая заглушка, готовый чертеж не обязателен.

Деталь можно использовать как исходный образец.

Для простой геометрии достаточно измерений. Для более сложной формы может потребоваться построение цифровой модели по существующей детали.

При этом старый образец необходимо анализировать.

Если фиксирующие ребра сломаны, края деформированы или пластик уселся от длительной эксплуатации, буквально копировать повреждение неправильно.

Нужно восстановить функциональную геометрию новой детали.

Заглушки под нестандартный размер

Одна из главных причин индивидуального производства - отсутствие нужного размера в продаже.

Это актуально, если:

используется нестандартный профиль;
старая серия комплектующих снята с производства;
конструкция разработана индивидуально;
импортную деталь сложно приобрести;
стандартная заглушка плохо фиксируется;
требуется особая наружная форма.

В таком случае деталь проектируется под реальные размеры узла.

Можно изменить глубину установки, форму наружной части, толщину стенок, фиксаторы и другие элементы.

Посадка внутри профиля

Для вставной заглушки особенно важно правильно определить размеры внутренней части.

Если используется ребристая посадка, необходимо учитывать:

количество ребер;
их толщину;
глубину;
жесткость материала;
размеры профиля.

Слишком жесткая посадка усложняет монтаж.

Слишком свободная приводит к выпадению детали.

Поэтому при нестандартном профиле лучше ориентироваться на реальные размеры, а не только на обозначение изделия в каталоге.

Заглушки с защелками и фиксаторами

Для некоторых конструкций простой посадки недостаточно.

В деталь можно заложить:

защелки;
фиксирующие лепестки;
пазы;
упоры;
направляющие;
дополнительные ребра.

Такая геометрия позволяет удерживать крышку в корпусе или отверстии без отдельного крепежа.

Но способ фиксации необходимо выбирать с учетом материала и того, сколько раз крышку предполагается снимать.

Одноразовая монтажная заглушка и сервисная крышка требуют разной конструкции.

Наружная эксплуатация

Если изделие будет использоваться на улице, условия необходимо учитывать еще до выбора материала.

На заглушку могут воздействовать:

солнечный свет;
мороз;
нагрев;
осадки;
постоянная влажность;
перепады температуры.

Поэтому фраза "пластик подходит для улицы" слишком общая.

Нужно определить конкретный материал и условия эксплуатации.

Для ответственной наружной детали лучше заранее сообщить ожидаемый температурный диапазон и характер воздействия окружающей среды.

Стоимость изготовления заглушек

Цена зависит не только от размера детали.

На расчет влияют:

материал;
геометрия;
наличие резьбы;
фиксаторы;
толщина стенок;
размеры;
необходимость моделирования;
количество;
технология производства.

При небольшой партии основное значение имеют время изготовления и расход материала.

При крупной серии появляется стоимость пресс-формы, но цена каждого изделия при росте количества может снижаться.

Поэтому для коммерческого расчета желательно сразу указать предполагаемый тираж.

Сроки производства

Срок зависит от готовности исходных данных.

Если имеется готовая 3D-модель простой заглушки, можно быстрее перейти к производству.

Если изделие необходимо восстановить по образцу, сначала потребуется подготовить цифровую геометрию.

При литье под давлением дополнительно учитывается время разработки и изготовления пресс-формы.

Поэтому единичная печатная деталь и серийная партия имеют принципиально разные производственные циклы.

Что важно учитывать до заказа

Мы не считаем номинальный размер трубы достаточным для точной посадки, если фактическая геометрия неизвестна.

Мы не рекомендуем запускать большую серию без проверки образца, если заглушка должна плотно устанавливаться в существующий профиль.

Мы не считаем любой пластик одинаково подходящим для постоянной наружной эксплуатации.

Мы не рекомендуем выбирать материал только по цвету или внешнему виду.

Мелкая резьба, тонкие защелки и другие сложные элементы требуют проверки технологичности.

Если заглушка является частью ответственного герметичного узла, требования к герметичности необходимо сообщить отдельно.

Как заказать пластиковые заглушки и крышки

Отправьте 3D-модель, чертеж, фотографию или существующий образец.
Укажите размеры трубы, профиля или отверстия.
Опишите назначение детали и условия эксплуатации.
Сообщите необходимое количество.
Подберем материал и способ изготовления.
После оценки рассчитываются стоимость и срок.
Перед большой серией при необходимости изготавливается тестовый образец.

Заказать можно от одной нестандартной детали до серийного производства.

Частые вопросы

Можно ли изготовить заглушку нестандартного размера?

Да. Деталь можно спроектировать под конкретную трубу, профиль, отверстие или существующий образец.

Можно ли сделать заглушку для профильной трубы?

Да. Можно изготовить элементы для квадратных, прямоугольных и нестандартных профилей. Для точной посадки желательно знать фактические размеры и толщину стенки.

Можно ли заказать одну заглушку?

Да. Для единичных деталей и небольших партий можно использовать 3D-печать без изготовления пресс-формы.

Можно ли сделать резьбовую пластиковую пробку?

Да. Возможность зависит от размера резьбы, материала и конструкции детали.

Какой пластик лучше для заглушки?

Выбор зависит от условий эксплуатации. Рассматриваются ABS, PP, PE и PA. Важны температура, влажность, нагрузка, УФ-воздействие и требуемая жесткость.

Когда выгоднее литье, а не печать?

Для небольшого количества удобнее печать. По ТЗ ориентир для этой страницы - до примерно 200 штук печать, от 1000 штук имеет смысл рассчитывать литье под давлением.

Можно ли изготовить заглушку по старому образцу?

Да. Существующую деталь можно использовать как основу для восстановления геометрии, даже если готового чертежа нет.

ЗА НАШИМИ ПЛЕЧАМИ БОЛЕЕ 200 САМЫХ РАЗНЫХ ПРОЕКТОВ ОТ ЗАГЛУШЕК ДО КОРПУСОВ

портфолио

Инженерные и конструкторские решения

Авиационно-космическая промышленность

Измерительные приборы

Машиностроение

Медицинская промышленность

Приборостроение

Используем более 20 видов пластика, не считая такие добавки, как антипирены, стеклянные микросферы, мраморная крошка.

ИЗГОТАВЛИВАЕМ ПРОДУКЦИЮ НА
ВЫСОКОТЕХНОЛОГИЧНОМ ОБОРУДОВАНИИ

Negri Bossi 320

Haitian MA2000

Siger Classic 120

(ТПА) промышленного класса с усилием смыкания 320 тонн, предназначенный для серийного производства пластиковых изделий методом литья под давлением. Подходит для изготовления технических и корпусных деталей из различных полимеров.

(ТПА) с усилием смыкания 200 тонн. Обеспечивает стабильное качество, высокую точность повторения деталей и эффективную работу при изготовлении технических, корпусных и промышленных компонентов из различных видов пластика.

(ТПА) с усилием смыкания 120 тонн, Оптимален для малых и средних серий производства.

BAMBU LAB CARBON X1

ONSINT SM200

CREALITY K1 MAX

Высокоскоростной FDM принтер для любых задач. Bambu Lab X1 оснащен автоматической системой материалов AMS, которая позволяет создавать полноцветные изделия из разных материалов.

Настольный принтер для селективного лазерного спекания (SLS), предназначенный для создания функциональных деталей и прототипов из порошковых пластиков, таких как PA11 и PA12.

3Д принтер с большим рабочим полем печати, идеально подходящее для печати крупных моделей. Оснащен системой автоматической калибровки, AI-камерой для контроля процесса. Поддерживает работу с различными материалами, включая инженерные пластики.
