ИЗГОТОВЛЕНИЕ
КРОНШТЕЙНОВ
И КРЕПЛЕНИЙ

Производим пластиковые кронштейны, держатели, хомуты и крепления по чертежу, 3D-модели или образцу.

Прототипирование

Рассчитаем стоимость изготовления крепления под вашу нагрузку и конструкцию:

Под ключ · Без посредников · Гарантия до 1 года · NDA · От 1 шт. · Доставка по России

3DROOM — твой проводник от идеи в реальность

+7 995 008 53 58

Адрес офиса:
г. Казань, Техническая 23Б оф. 216

Адрес производства:
г. Казань, ул. Техническая 23И

3DRoom.pro@gmail.com

ИЗГОТАВЛИВАЕМ КРЕПЛЕНИЯ ПОД КОНКРЕТНУЮ ЗАДАЧУ

По чертежу, модели или образцу

Изготовим кронштейн, держатель, хомут, зажим или стойку с нужной геометрией, отверстиями и посадочными элементами.

С доработкой под нагрузку

При необходимости усилим конструкцию ребрами, изменим толщину стенок и адаптируем деталь под направление нагрузок и способ крепления.

ЗАКАЗАТЬ РАСЧЕТ

НАМ ДОВЕРЯЮТ КРУПНЫЕ ПРЕДПРИЯТИЯ

МАТЕРИАЛЫ ДЛЯ КРОНШТЕЙНОВ И КРЕПЛЕНИЙ

Подбираем материал с учетом нагрузки, жесткости, температуры и условий эксплуатации детали.

PA-CF

Армированный полиамид для жестких и нагруженных технических креплений. Подходит для кронштейнов, держателей и деталей, где важны прочность и стабильность конструкции.

УГЛЕПЛАСТИК

Композитные материалы с углеродным наполнением для деталей с повышенными требованиями к жесткости. Используются для технических креплений, где важно получить прочную конструкцию при небольшой массе.

Поликарбонат для прочных функциональных деталей и креплений. Рассматривается для конструкций, где важны ударная прочность и эксплуатационная надежность.

ABS

Жесткий технический пластик для корпусов, держателей и креплений умеренной нагрузки. Подходит для деталей со сложной геометрией и аккуратным внешним видом.

Изготовление кронштейнов и креплений из пластика на заказ позволяет получить деталь под конкретное оборудование, прибор, корпус или место установки. Кронштейн можно изготовить по готовой 3D-модели, чертежу, размерам или существующему образцу. При необходимости конструкцию можно доработать под нагрузку, изменить толщину стенок, добавить ребра жесткости, резьбовые вставки и другие функциональные элементы.

Такой подход подходит для единичных креплений, прототипов и небольших серий, когда стандартные держатели не подходят по размерам или геометрии.

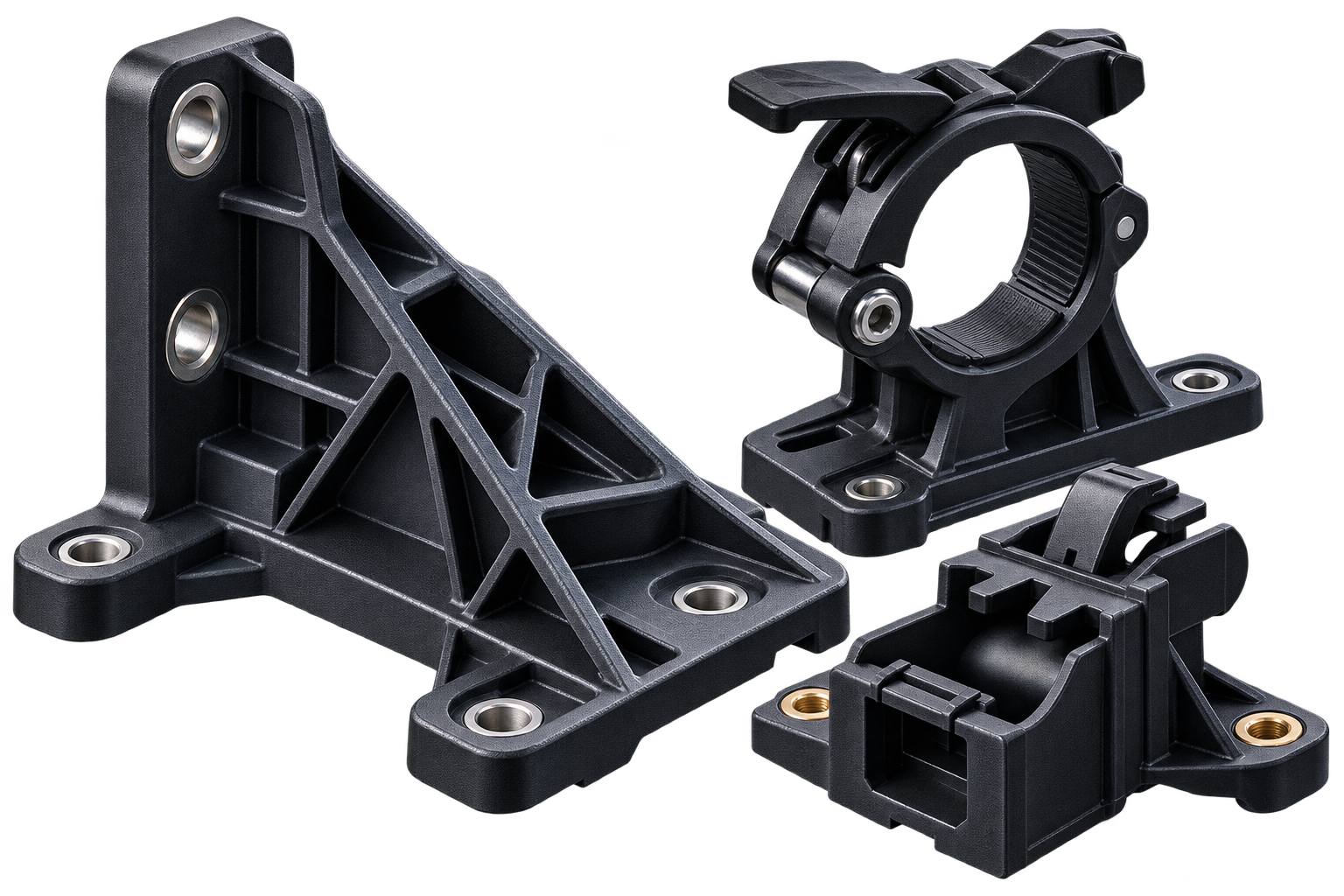

Изготовление кронштейнов и креплений на заказ

Пластиковое крепление может выполнять разные функции: удерживать оборудование, фиксировать корпус, соединять детали, задавать положение элемента или обеспечивать возможность быстрого монтажа и демонтажа.

На заказ можно изготовить:

кронштейны;
держатели;
хомуты;
зажимы;
стойки;
уголки;
монтажные адаптеры;
крепления камер;
держатели приборов;
крепления датчиков;
опоры;
фиксаторы;
переходные элементы.

Конструкция разрабатывается под конкретную задачу, поэтому не обязательно ограничиваться формой стандартного серийного крепления.

Кронштейны по чертежу или 3D-модели

Если у заказчика уже есть готовая модель, можно сразу оценивать технологию изготовления и материал.

Перед производством проверяются:

толщина стенок;
отверстия;
зоны крепления;
ребра жесткости;
доступ к крепежу;
направление основных нагрузок;
возможность изготовления выбранной технологией.

Если обнаруживаются слабые участки, конструкцию можно скорректировать до производства.

Это особенно важно для креплений, которые должны не просто выглядеть правильно, а реально удерживать оборудование.

Изготовление крепления по образцу

Если чертежа нет, существующий кронштейн можно использовать как основу.

Измеряются основные размеры, отверстия, посадочные поверхности и точки крепления.

Если старая деталь треснула или сломалась, нет необходимости буквально копировать поврежденный участок. При подготовке модели можно восстановить исходную геометрию и дополнительно усилить проблемную зону.

Такой подход используется при ремонте оборудования, автомобилей, приборов и техники, для которой оригинальное крепление больше невозможно приобрести.

Материалы для кронштейнов

Материал выбирается не только по внешнему виду.

Для креплений важно учитывать:

величину нагрузки;
направление нагрузки;
температуру;
вибрации;
условия эксплуатации;
требования к жесткости;
ударные воздействия;
способ крепления к другим элементам.

В ТЗ для этой страницы выделены PA-CF, углепластик, PC и ABS.

PA-CF

PA-CF представляет собой армированный полиамид, который рассматривается для жестких технических деталей и нагруженных креплений.

Такой материал подходит для конструкций, где требуется более высокая жесткость по сравнению с обычными неармированными пластиками.

При выборе необходимо учитывать конкретную геометрию кронштейна и направление нагрузки.

Углепластик

Для задач с повышенными требованиями к жесткости могут использоваться композитные решения.

Подробнее такие технологии представлены в разделе печати с углепластиком.

Композитный материал имеет смысл рассматривать для технических креплений, где важны жесткость конструкции и небольшая масса.

Конкретный выбор зависит от требований проекта.

PC

PC поликарбонат рассматривается для функциональных технических креплений, где требуется прочная и ударостойкая конструкция.

Из него можно изготавливать держатели, кронштейны и монтажные элементы сложной геометрии.

При этом возможность применения PC оценивается с учетом температуры, нагрузки и способа производства детали.

ABS

ABS подходит для многих креплений умеренной нагрузки, корпусов, держателей и вспомогательных элементов.

Материал удобен для деталей, где требуется жесткая форма и аккуратная геометрия.

Для высоконагруженных конструкций выбор материала должен производиться после оценки условий эксплуатации.

Как усиливаем пластиковый кронштейн

Прочность крепления зависит не только от материала.

Большое значение имеет сама конструкция.

Одну и ту же задачу можно решить тонкой плоской деталью или правильно спроектированным кронштейном с ребрами жесткости.

При доработке конструкции могут использоваться:

ребра жесткости;
косынки;
увеличение толщины в нагруженной зоне;
плавные переходы между стенками;
усиление отверстий;
дополнительные опоры;
изменение направления детали при производстве.

Ребра позволяют повысить жесткость без необходимости делать всю деталь массивной.

Особенно важно усиливать места соединения вертикальной и горизонтальной частей углового кронштейна.

Направление нагрузки

Пластиковый кронштейн необходимо рассматривать как инженерную деталь, а не только как трехмерную форму.

До производства желательно понимать:

какой вес он удерживает;
куда направлена нагрузка;
есть ли вибрация;
возникает ли ударная нагрузка;
как кронштейн крепится к основанию;
где расположена точка приложения силы.

Крепление, рассчитанное на статическую нагрузку, может вести себя иначе при постоянной вибрации или периодических ударах.

Поэтому универсальную допустимую нагрузку для всех пластиковых кронштейнов указывать некорректно.

Она зависит от материала, размеров и конструкции.

Разработка нового крепления

Если готовой модели нет, кронштейн можно спроектировать под конкретную задачу.

Для этого необходимо знать размеры оборудования, точки крепления и доступное пространство.

Подробнее разработка новых деталей описана в разделе проектирования.

При проектировании можно сразу предусмотреть:

нужные отверстия;
монтажные пазы;
крепление к металлу;
резьбовые вставки;
кабельные каналы;
защелки;
фиксаторы;
ограничители.

Это позволяет получить деталь, которая изначально рассчитана на конкретное место установки.

Резьбовые вставки

Если крепление необходимо регулярно разбирать и собирать, пластиковая резьба подходит не для каждой задачи.

В конструкцию можно устанавливать металлические резьбовые вставки.

Они позволяют использовать обычные винты и делают соединение более удобным для повторного обслуживания.

Вставки особенно полезны для:

крышек;
креплений электроники;
монтажных платформ;
держателей приборов;
сервисных элементов.

Размер и расположение вставок необходимо учитывать еще на этапе модели.

Байонетное соединение

Байонет позволяет фиксировать элемент поворотом относительно ответной части.

Такое соединение удобно, когда требуется быстро устанавливать и снимать деталь без отдельного винтового крепежа.

Геометрия байонета проектируется под конкретную нагрузку и требуемый угол фиксации.

Соединение шип-паз

Шип-паз используется для позиционирования и соединения нескольких пластиковых элементов.

Такой вариант может упрощать сборку и помогать точно совместить части конструкции.

Сам по себе шип-паз не всегда является полноценным силовым соединением, поэтому при необходимости он дополняется винтами, защелками или другими фиксаторами.

Защелки

Защелки позволяют собирать детали без отдельного крепежа.

Они подходят для крышек, корпусов, держателей и других элементов, которые должны быстро устанавливаться.

При проектировании защелки необходимо учитывать материал, толщину элемента и предполагаемое количество циклов открытия.

Слишком жесткая защелка может разрушиться при монтаже, а слишком мягкая не обеспечит надежную фиксацию.

Крепление пластика к металлу

Пластиковый кронштейн часто устанавливается на металлическую раму, корпус оборудования или профиль.

Для соединения могут использоваться:

болты;
винты;
гайки;
металлические вставки;
сквозные отверстия;
закладные элементы;
хомуты.

Способ соединения выбирается в зависимости от конструкции и требуемой возможности демонтажа.

Нагрузку желательно передавать через геометрию детали и усиленные монтажные зоны, а не через тонкую пластиковую стенку.

Кронштейны для автомобилей

Отдельная группа задач связана с автомобилями и мототехникой.

Можно изготавливать крепления датчиков, электроники, элементов салона, воздуховодов и дополнительного оборудования.

Подробнее такие проекты представлены в разделе 3D-печати в автомобильной отрасли.

При изготовлении автомобильного крепления дополнительно учитываются вибрации, температура и условия конкретного места установки.

Крепления камер и приборов

Для камер, датчиков и измерительного оборудования часто требуется точно задать положение устройства.

Кронштейн может содержать:

посадочную площадку;
отверстия;
ограничители;
регулировочные элементы;
кабельный канал;
место под резьбовую вставку.

Если серийного держателя нет, конструкцию можно разработать непосредственно под размеры прибора.

От одного кронштейна до небольшой серии

Изготовление можно начать с одного экземпляра.

Это удобно, если необходимо проверить:

геометрию;
посадку;
жесткость;
расположение отверстий;
удобство монтажа.

После проверки первого образца цифровая модель при необходимости корректируется.

Затем можно изготовить дополнительное количество одинаковых деталей.

Такой подход особенно удобен для оборудования, сервисных компаний, автомобильных мастерских и производителей небольших серий техники.

Стоимость изготовления кронштейнов

Цена рассчитывается индивидуально.

Она зависит от:

размеров детали;
материала;
сложности геометрии;
количества;
необходимости моделирования;
наличия металлических вставок;
требований к обработке;
выбранной технологии.

Простой небольшой держатель и крупный усиленный кронштейн имеют разную трудоемкость и расход материала.

Для предварительного расчета можно отправить 3D-модель, чертеж или фотографии с основными размерами.

Сроки изготовления

Срок зависит от готовности исходных данных.

Если имеется проверенная 3D-модель, можно быстрее перейти к производству.

Если крепление необходимо разработать с нуля или восстановить по образцу, сначала выполняется подготовка геометрии.

Для нового нагруженного кронштейна может потребоваться изготовление пробного образца и корректировка конструкции после примерки.

Ограничения пластиковых креплений

Не любой металлический кронштейн имеет смысл заменять пластиковым аналогом.

Если деталь работает под высокой нагрузкой, имеет критическое значение для безопасности или подвергается экстремальным температурам, необходима отдельная инженерная оценка.

Также нельзя определять несущую способность только по материалу.

На нее влияют:

форма детали;
площадь сечения;
ориентация нагрузки;
крепеж;
температура;
длительность нагрузки;
способ изготовления.

Поэтому для ответственных конструкций сначала оценивается вся система в целом.

Как заказать кронштейн или крепление

Отправьте 3D-модель, чертеж, фотографии или образец.
Укажите место установки.
Опишите, что именно должен удерживать кронштейн.
Сообщите предполагаемую нагрузку и условия эксплуатации.
Укажите необходимое количество.
Подбирается материал и технология.
При необходимости конструкция усиливается или дорабатывается.
Изготавливается первый образец и затем нужная партия.

Частые вопросы

Выдержит ли пластиковый кронштейн нагрузку?

Зависит от материала, геометрии, размеров и направления нагрузки. Универсальную нагрузку для всех пластиковых креплений указать нельзя.

Можно ли усилить существующий кронштейн?

Да. При восстановлении или переработке модели можно добавить ребра жесткости, изменить толщину стенок и усилить монтажные зоны.

Можно ли сделать кронштейн по сломанному образцу?

Да. Поврежденную деталь можно использовать как основу и восстановить ее рабочую геометрию.

Как крепить пластиковый кронштейн к металлу?

Можно использовать болты, винты, сквозные отверстия, гайки или металлические резьбовые вставки. Конкретный способ зависит от конструкции.

Можно ли сделать резьбу в пластиковом креплении?

Да, но для многократной сборки часто рациональнее предусмотреть металлическую резьбовую вставку.

Можно ли заказать один кронштейн?

Да. Можно изготовить единичный прототип или запасную деталь, а после проверки выпустить дополнительную партию.

Какой материал лучше для нагруженного крепления?

Материал выбирается по нагрузке и условиям эксплуатации. В зависимости от задачи могут рассматриваться PA-CF, углепластик, PC или другие инженерные пластики.

ЗА НАШИМИ ПЛЕЧАМИ БОЛЕЕ 200 САМЫХ РАЗНЫХ ПРОЕКТОВ ОТ ЗАГЛУШЕК ДО КОРПУСОВ

портфолио

Инженерные и конструкторские решения

Авиационно-космическая промышленность

Измерительные приборы

Машиностроение

Медицинская промышленность

Приборостроение

Используем более 20 видов пластика, не считая такие добавки, как антипирены, стеклянные микросферы, мраморная крошка.

ИЗГОТАВЛИВАЕМ ПРОДУКЦИЮ НА
ВЫСОКОТЕХНОЛОГИЧНОМ ОБОРУДОВАНИИ

Negri Bossi 320

Haitian MA2000

Siger Classic 120

(ТПА) промышленного класса с усилием смыкания 320 тонн, предназначенный для серийного производства пластиковых изделий методом литья под давлением. Подходит для изготовления технических и корпусных деталей из различных полимеров.

(ТПА) с усилием смыкания 200 тонн. Обеспечивает стабильное качество, высокую точность повторения деталей и эффективную работу при изготовлении технических, корпусных и промышленных компонентов из различных видов пластика.

(ТПА) с усилием смыкания 120 тонн, Оптимален для малых и средних серий производства.

BAMBU LAB CARBON X1

ONSINT SM200

CREALITY K1 MAX

Высокоскоростной FDM принтер для любых задач. Bambu Lab X1 оснащен автоматической системой материалов AMS, которая позволяет создавать полноцветные изделия из разных материалов.

Настольный принтер для селективного лазерного спекания (SLS), предназначенный для создания функциональных деталей и прототипов из порошковых пластиков, таких как PA11 и PA12.

3Д принтер с большим рабочим полем печати, идеально подходящее для печати крупных моделей. Оснащен системой автоматической калибровки, AI-камерой для контроля процесса. Поддерживает работу с различными материалами, включая инженерные пластики.
