Протезы и ортезы на 3D-принтере: технологии и материалы

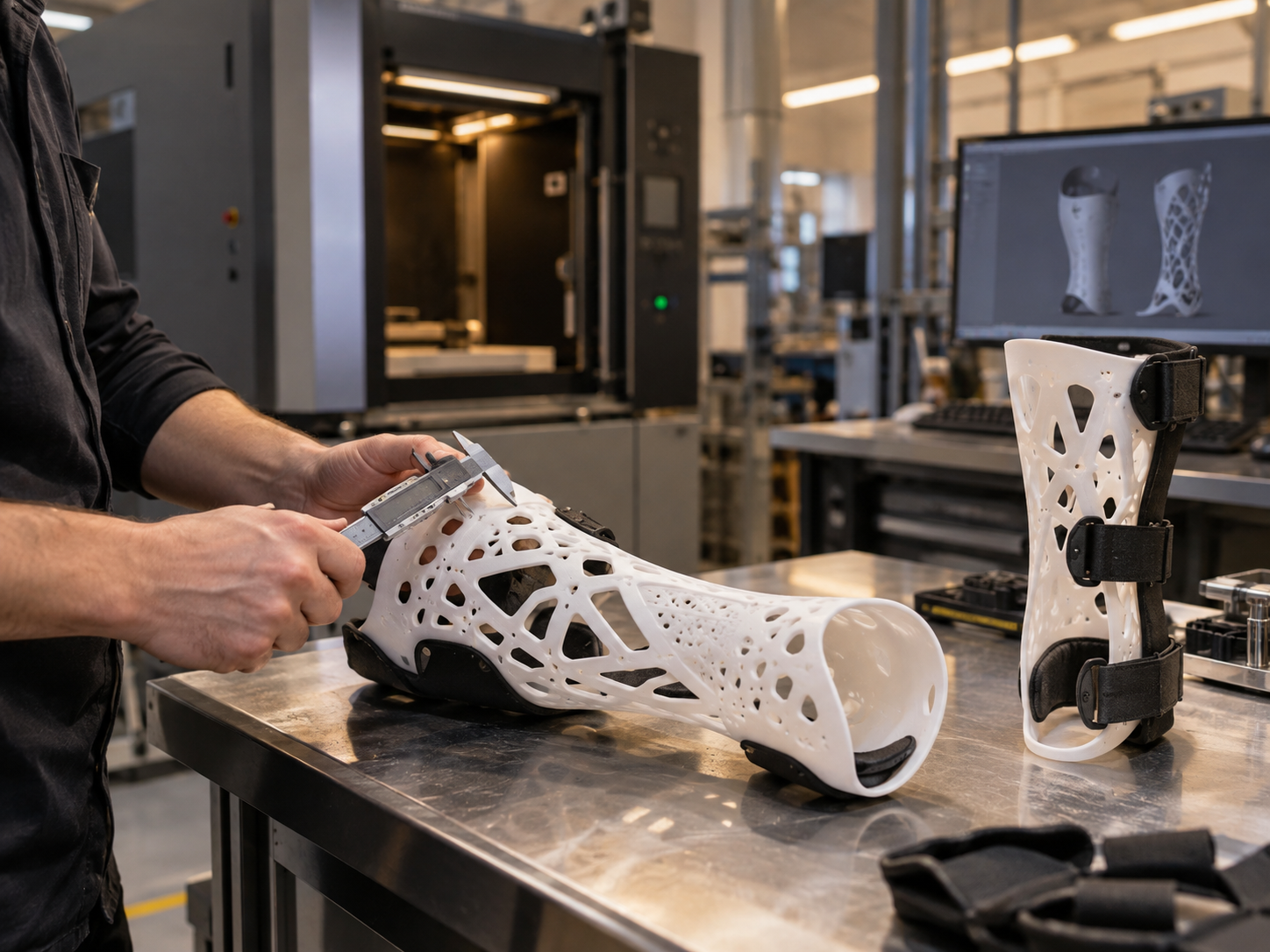

Протезы и ортезы, напечатанные на 3D-принтере: от сканирования до готового изделия

Есть принципиальная разница между задачами «напечатать пластиковую форму» и «изготовить функциональное протезно-ортопедическое изделие».
Во втором случае недостаточно получить красивую деталь по STL-файлу. Нужно учесть анатомическую геометрию, распределение нагрузки, жёсткость, места контакта с телом, способы фиксации, обработку поверхности и повторяемость результата. А если изделие относится к медицинским, к производственной части добавляются требования к его безопасности и обращению.
Именно поэтому ценность 3D-печати в протезировании и ортезировании не сводится к самому принтеру. Сильная сторона технологии заключается в цифровой производственной цепочке, где индивидуальную геометрию можно получить, изменить, проверить и снова изготовить без создания новой оснастки.

Чем протез отличается от ортеза с точки зрения производства

Протез заменяет отсутствующую часть тела или часть её функций. Ортез работает иначе: он поддерживает, фиксирует, разгружает или корректирует существующий участок тела.
Для производства это означает разные требования к конструкции.
У протеза могут присутствовать:
  • приёмная гильза;
  • внешний кожух;
  • крепления и адаптеры;
  • шарнирные элементы;
  • декоративные панели;
  • мягкие контактные детали;
  • опытные компоненты для проверки эргономики.
В ортезах чаще встречаются:
  • жёсткие или полужёсткие оболочки;
  • корсеты;
  • фиксаторы кисти, стопы, голеностопа или других зон;
  • элементы с вентиляционными отверстиями;
  • гибкие участки;
  • застёжки и соединительные компоненты.
Не каждая из этих деталей обязательно должна печататься. Во многих проектах лучший результат даёт комбинация технологий: индивидуальную оболочку делают аддитивно, а стандартные крепления, мягкие вставки или серийные пластиковые элементы изготавливают другими способами.

Почему 3D-печать хорошо подходит для персонализированных изделий

Главная производственная проблема протезов и ортезов в том, что геометрия часто меняется от человека к человеку.
Для массовой пластиковой детали это неудобная ситуация: каждый новый вариант требует переналадки или отдельной оснастки. В 3D-печати изменение геометрии происходит в цифровой модели. Поэтому персонализация не требует новой пресс-формы для каждого изделия.
Это особенно полезно, когда нужно:
  • повторить сложную анатомическую поверхность;
  • изготовить единичное изделие;
  • проверить несколько вариантов конструкции;
  • изменить локальную толщину;
  • добавить вентиляцию;
  • усилить отдельные зоны;
  • облегчить конструкцию без полного изменения внешней формы;
  • повторно изготовить изделие по сохранённой цифровой модели.
FDA среди ключевых особенностей аддитивного производства медицинских изделий также выделяет возможность быстро изменять дизайн без переналадки оснастки и создавать сложную геометрию как единое изделие.

Производственная цепочка: от анатомии к детали

1. Получение исходной геометрии

Для наружных протезов и ортезов исходные данные могут получать с помощью измерений или 3D-сканирования.
Сканирование позволяет перевести поверхность в цифровую форму, но само облако точек ещё не является готовой моделью для производства. Его нужно очистить, обработать и превратить в контролируемую геометрию.
Для задач, где требуется оцифровка существующей формы, можно использовать связку .

2. Проектирование

Далее инженер формирует рабочую конструкцию.
На этом этапе задаются:
  • толщина стенок;
  • зоны усиления;
  • отверстия и вентиляционные участки;
  • посадочные поверхности;
  • крепёж;
  • места сгиба;
  • зазоры;
  • форма контактных зон;
  • геометрия под последующую обработку.
Здесь проявляется одно из главных преимуществ цифрового производства. Можно менять не весь ортез или протез целиком, а только конкретную проблемную область.
Например, если в процессе примерки выяснилось, что определённая зона создаёт лишнее давление, корректируется модель, после чего выпускается новая версия. Не требуется заново вручную воспроизводить всю форму.

3. Выбор технологии печати

Технологию нужно выбирать не по принципу «какой принтер доступен», а от требований детали.

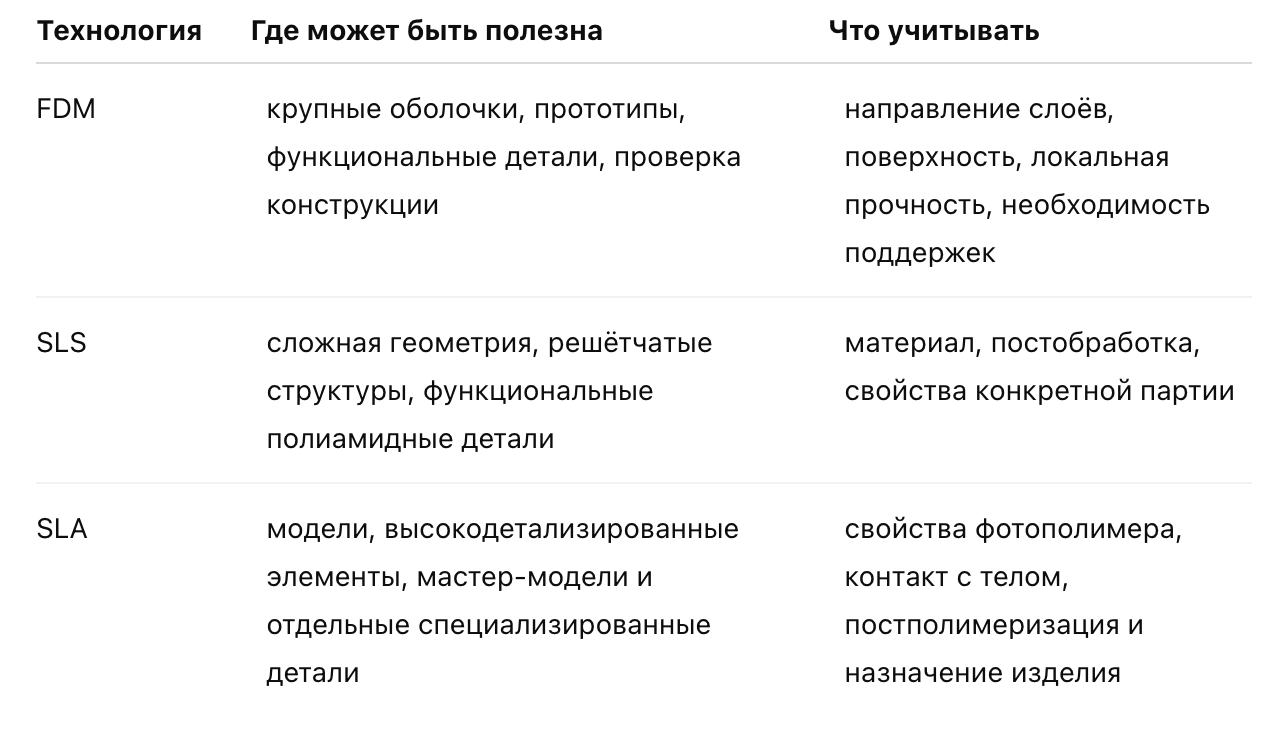

Для протезно-ортопедических проектов чаще рассматривают несколько подходов.
SLS особенно интересна для сложных ортезов и компонентов протезов, поскольку порошковая технология позволяет получать геометрию без традиционных опорных структур. На 3droom.pro отдельно разобрано, .

Какие материалы используют

Универсального «пластика для протеза» не существует.
Материал выбирают вместе с конструкцией и назначением детали.

Полиамиды

PA11 и PA12 часто рассматривают для SLS-печати функциональных изделий. Они позволяют получать сложную геометрию и используются в проектах, где важны прочность, небольшой вес и возможность создавать тонкие или пространственные конструкции.
Актуальные исследования 3D-печатных ортезов голеностопа показывают, что Nylon 12 остаётся одним из наиболее изучаемых материалов в этой области, хотя методы печати и дизайн изделий в исследованиях заметно различаются.

TPU и другие эластичные материалы

Эластичные полимеры интересны для участков, где нужна податливость, амортизация или более мягкий контакт.
Однако «мягкий» не означает автоматически «подходящий для кожи» или «медицинский». Нужно отдельно проверять назначение конкретного материала, документацию производителя, условия контакта, обработку и требования к конечному изделию.
Для инженерных задач, связанных с гибкими деталями, на сайте есть отдельная страница про .

Полипропилен

Полипропилен интересен там, где конструкция должна сочетать сравнительно небольшой вес, химическую стойкость и способность переносить многократное изгибание. Но пригодность конкретной марки материала для конкретного медицинского применения всё равно определяется не названием полимера, а требованиями проекта и документацией.
Подробнее о технологических особенностях материала можно посмотреть на странице .

Фотополимеры

Фотополимерная печать ценна за детализацию и качество мелкой геометрии. При этом свойства фотополимеров сильно различаются.
Один материал может хорошо работать как мастер-модель или прототип, другой разрабатывается для специализированного применения. Поэтому переносить свойства одного фотополимера на всю группу нельзя.

Почему нельзя выбирать материал отдельно от конструкции

Два изделия из одного и того же пластика могут вести себя совершенно по-разному.
На результат влияют:
  • толщина стенки;
  • направление печати;
  • внутреннее заполнение;
  • отверстия;
  • радиусы переходов;
  • места крепления;
  • локальные концентраторы напряжений;
  • температура эксплуатации;
  • циклическая нагрузка;
  • способ постобработки.
Это особенно критично для приёмной гильзы протеза или нагруженного ортеза. Здесь вопрос звучит не «достаточно ли прочный PA12», а «выдерживает ли вся конструкция предусмотренный режим нагрузки после выбранного производственного процесса».
Систематический обзор исследований 3D-печатных приёмных гильз нижних конечностей показал перспективность технологии, но также большую неоднородность результатов по материалам, конструкции и испытаниям. Авторы отдельно отмечают влияние усиления конструкции на прочность.

Что 3D-печать позволяет изменить в конструкции ортеза

Традиционная формованная оболочка обычно ограничена возможностями листового материала и ручной обработки.
В цифровой модели можно гораздо точнее управлять геометрией.
Например:

Сделать вентиляцию частью конструкции

Вместо последующего сверления отверстий можно сразу спроектировать перфорацию или решётчатые участки.
Но отверстия нельзя добавлять произвольно. Они меняют жёсткость и распределение нагрузки.

Усилить только нагруженные зоны

Конструкция не обязана иметь одинаковую толщину по всей площади. В одном месте можно добавить материал, в другом уменьшить массу.

Интегрировать функциональные элементы

В модель можно заранее заложить каналы, посадочные места, крепления и элементы сопряжения с другими деталями.

Быстро выпускать версии

Для R&D-команды это особенно ценно. Один вариант может быть жёстче, второй легче, третий иметь другую геометрию контакта. После испытаний данные возвращаются в CAD, и появляется следующая версия.

Главная ошибка: считать, что персонализация гарантирует хорошую посадку

Точная печать не исправляет плохую исходную модель.
Если сканирование выполнено неверно, положение конечности зафиксировано неправильно или инженерная поверхность построена без учёта функциональной задачи, принтер просто очень точно воспроизведёт ошибку.
Поэтому цифровой процесс требует контроля на каждом этапе:
  1. корректные исходные данные;
  2. медицински обоснованная геометрия;
  3. технологичное проектирование;
  4. выбор материала;
  5. печать;
  6. постобработка;
  7. контроль размеров;
  8. примерка или функциональная проверка;
  9. испытания по требованиям конкретного изделия.
ВОЗ рассматривает протезно-ортопедическую помощь не как отдельное изготовление детали, а как систему, где качество продукта связано с квалифицированным персоналом и корректным оказанием услуги.

Где заканчиваются возможности 3D-принтера

3D-печать даёт большую свободу формы, но не отменяет инженерные ограничения.

Поверхность может требовать обработки

Контактная деталь должна оцениваться не только визуально. Шероховатость, остатки материала, острые грани и труднодоступные зоны могут иметь значение при эксплуатации и очистке.

Прочность нужно проверять на изделии

Паспорт материала не заменяет испытания готовой конструкции.
Изменение ориентации, толщины или геометрии может изменить механическое поведение детали.

Не каждую серийную деталь выгодно печатать

Если элемент одинаков для всех изделий и его нужны тысячи штук, 3D-печать может перестать быть оптимальной технологией.
Например, индивидуальная оболочка ортеза может оставаться печатной, а стандартная пряжка, крышка, корпус или другой повторяемый пластиковый компонент при росте объёма может перейти на .
Именно гибридная схема часто логичнее попытки производить весь продукт одним способом.

3D-печать протезов особенно полезна на этапе разработки

Для производителя протезно-ортопедических изделий есть ещё один сценарий, который иногда важнее прямого изготовления конечного продукта.
Это прототипирование.
До запуска изделия можно напечатать:
  • форму гильзы;
  • декоративный кожух;
  • корпус электронного блока;
  • крепёжный элемент;
  • шарнирный прототип;
  • шаблон;
  • тестовую вставку;
  • макет сборки.
Такая деталь позволяет проверить доступ к крепежу, сборку, габариты и эргономику до заказа дорогой оснастки или изготовления окончательной версии.
Для подобных задач можно использовать как отдельный этап разработки, а не обязательно как финальную технологию производства.

Когда 3D-печать протезов и ортезов действительно оправдана

Технология особенно сильна, если:
  • геометрия индивидуальна;
  • партия маленькая;
  • модель часто меняется;
  • требуется сложная форма;
  • нужно быстро проверить несколько вариантов;
  • дорого или бессмысленно делать отдельную оснастку;
  • цифровую модель планируется хранить и использовать повторно;
  • в одном производственном задании много разных геометрий.
Менее очевидна выгода, если деталь полностью стандартная, конструкция проста, тираж большой и модель больше не меняется. В такой ситуации стоит сравнивать 3D-печать с литьём, мехобработкой или комбинированной схемой.

Что подготовить производственному подрядчику

Чем точнее исходные данные, тем быстрее можно оценить технологичность.
Желательно передать:
  • 3D-модель, если она уже есть;
  • назначение детали;
  • размеры;
  • предполагаемую нагрузку;
  • требования к жёсткости или гибкости;
  • условия контакта с телом;
  • требования к поверхности;
  • способ очистки или обработки;
  • количество изделий;
  • информацию о дальнейшей сборке;
  • критичные размеры и посадки.
Если модель медицинской конструкции уже разработана, производственный подрядчик может оценить её именно с точки зрения изготовления: технологию, ориентацию, материал, поддержку, постобработку и возможность тиражирования.
3DRoom работает с промышленной 3D-печатью FDM, SLS и SLA и оказывает услуги для медицинского направления. Для проекта протеза, ортеза или его компонента можно начать с технической оценки исходной модели через страницу .
При этом медицинское назначение, клиническую пригодность и регуляторный статус изделия нельзя подменять фактом успешной печати.

Медицинское изделие требует отдельной проверки требований

Этот вопрос лучше учитывать ещё до запуска производства.
В России Росздравнадзор указывает, что медицинские изделия допускаются к обращению после государственной регистрации в установленном порядке, с предусмотренными законодательством исключениями. С 1 марта 2025 года действуют правила регистрации, утверждённые постановлением Правительства РФ № 1684.
Поэтому для изделия, которое производитель заявляет как медицинское, отдельно определяют:
  • его статус;
  • назначение;
  • необходимые испытания;
  • требования к материалам;
  • документацию;
  • производственный контроль;
  • условия регистрации и обращения.
3D-принтер решает производственную задачу. Он не заменяет медицинскую разработку, испытания и подтверждение безопасности.

Что в итоге даёт аддитивное производство

Самое сильное преимущество 3D-печати протезов и ортезов заключается не в возможности «напечатать что угодно».
Она позволяет превратить индивидуальную геометрию в управляемый цифровой производственный процесс.
Для клиники или производителя это означает возможность хранить модели, быстро вносить изменения, создавать разные варианты без новой оснастки и выпускать единичные изделия или небольшие партии с высокой геометрической вариативностью.
Но хороший результат появляется только тогда, когда вместе работают медицинская постановка задачи, инженерное проектирование, материал, технология производства и контроль готовой конструкции.
Если нужно оценить конкретную модель протеза, ортеза или отдельного компонента с точки зрения производства, можно передать исходные данные специалистам 3DRoom и заказать расчёт.
