Печать уникальных изделий без форм: когда 3D-печать становится способом производства
Представим производителю нужно изготовить 40 корпусов для оборудования. Внешне они похожи, но у части изделий отличается расположение разъёмов, у части нужны другие крепления, а несколько экземпляров должны иметь изменённую внутреннюю геометрию.
Если делать такие детали литьём, возникает неудобный вопрос: сколько вариантов пресс-форм потребуется и есть ли смысл вкладываться в оснастку ради каждой модификации?
У 3D-печати логика другая. Геометрия изделия задаётся цифровой моделью, поэтому для выпуска новой версии детали не требуется отдельная формообразующая оснастка. Меняется файл, а не пресс-форма.
Именно поэтому печать уникальных изделий без форм интересна не только разработчикам прототипов. Для бизнеса это может быть полноценным способом выпускать кастомные детали, небольшие серии с разной геометрией, редкие комплектующие и продукты, которые меняются под конкретный заказ.
Что означает производство без формы
При литье пластика геометрию будущего изделия определяет пресс-форма. Сначала проектируют оснастку, затем изготавливают её, проверяют и только после этого запускают производство.
Это рациональная схема, когда нужно большое количество одинаковых деталей.
Но если изделия постоянно меняются, сама форма становится ограничением. Новая геометрия может потребовать доработки существующей оснастки или изготовления другой.
При 3D-печати деталь строится непосредственно по цифровой модели. Отдельная пресс-форма для каждой геометрии не нужна.
Поэтому можно изготовить:
- один уникальный корпус;
- несколько вариантов одного изделия;
- комплект деталей разной конфигурации;
- персонализированные элементы;
- запасную часть, которая больше не выпускается;
- небольшую партию нестандартных компонентов;
- несколько последовательных версий продукта во время разработки.
Если задача состоит именно в производстве деталей по цифровой модели, можно отдельно посмотреть направление .
Главное преимущество не в отсутствии формы, а в дешёвом изменении геометрии
Фраза «без пресс-формы» часто воспринимается только как экономия на старте. Для кастомного производства ценнее другое: стоимость изменения конструкции не привязана к переделке физической оснастки.
Допустим, компания выпускает измерительный прибор в нескольких комплектациях. Электроника одна, но расположение разъёмов и креплений зависит от версии.
Можно попытаться унифицировать корпус под все варианты. Иногда это разумно. Но иногда универсальная конструкция получается сложнее, крупнее или неудобнее, чем несколько специализированных версий.
При цифровом производстве можно хранить отдельную модель для каждой модификации и выпускать нужный вариант по мере появления заказа.
Фактически 3D-файл становится частью производственного процесса.
Это меняет сам подход к продукту. Производитель уже не обязан стремиться к одному неизменному изделию только потому, что изменение оснастки дорого.
Где уникальность действительно нужна бизнесу
Кастомизация ради необычного внешнего вида сама по себе редко является достаточной причиной выбирать технологию. Гораздо интереснее ситуации, где различия между деталями дают практический результат.
Корпуса под разные конфигурации оборудования
Одна модель устройства может выпускаться с разными платами, датчиками, кабельными вводами или интерфейсами.
Вместо одного компромиссного корпуса можно производить несколько цифровых версий.
Для подобных задач полезно отдельно учитывать требования к : расположение креплений, посадочные места, вентиляцию, сборку и внешний вид.
Производственная оснастка
Кондуктор, держатель, шаблон или фиксатор нередко проектируется под конкретную операцию, станцию или изделие.
Таких приспособлений может потребоваться всего несколько штук. Причём соседнему участку понадобится уже другая геометрия.
В этом случае уникальность является нормальной частью производственной задачи, а не исключением.
Редкие и снятые с производства детали
Иногда требуется заменить пластиковый элемент оборудования, который больше невозможно купить как серийную запчасть.
Если есть исходная модель, чертёж либо возможность восстановить геометрию по образцу, изготовление единичной детали без формы может оказаться логичнее запуска полноценной оснастки.
Но материал нельзя выбирать только по внешнему сходству. Нужно понимать температуру, нагрузку, контакт с химическими веществами, характер крепления и условия эксплуатации.
Изделия под конкретный проект или заказчика
В промышленном оборудовании, приборостроении и разработке новых продуктов встречаются компоненты, которые каждый раз немного отличаются.
Например:
- адаптер под конкретный узел;
- корпус под индивидуальную компоновку;
- кронштейн с другим расположением отверстий;
- защитный кожух нужной формы;
- элемент испытательного стенда;
- деталь для опытной установки.
Для стандартного массового производства вариативность создаёт дополнительные расходы. Для 3D-печати она значительно естественнее.
Можно ли напечатать партию, в которой все изделия разные
Да, и это один из наиболее интересных сценариев аддитивного производства.
Представим 100 изделий одинакового назначения. У каждого меняется один параметр: длина, диаметр, положение отверстия или форма крепления.
В традиционной серии желательно свести эти отличия к минимуму. При печати можно подготовить набор цифровых моделей и производить разные версии в рамках одной программы выпуска.
При этом «форма не нужна» не означает, что подготовка производства исчезает полностью.
Нужно проверить модели, выбрать технологию и материал, определить ориентацию деталей, учесть последующую обработку и требования к контролю. Если вариантов много, особенно важна дисциплина работы с версиями файлов. Ошибка в названии или ревизии модели может привести к изготовлению правильной детали, но неправильной модификации.
Для B2B-заказа управление цифровыми версиями иногда не менее важно, чем сама печать.

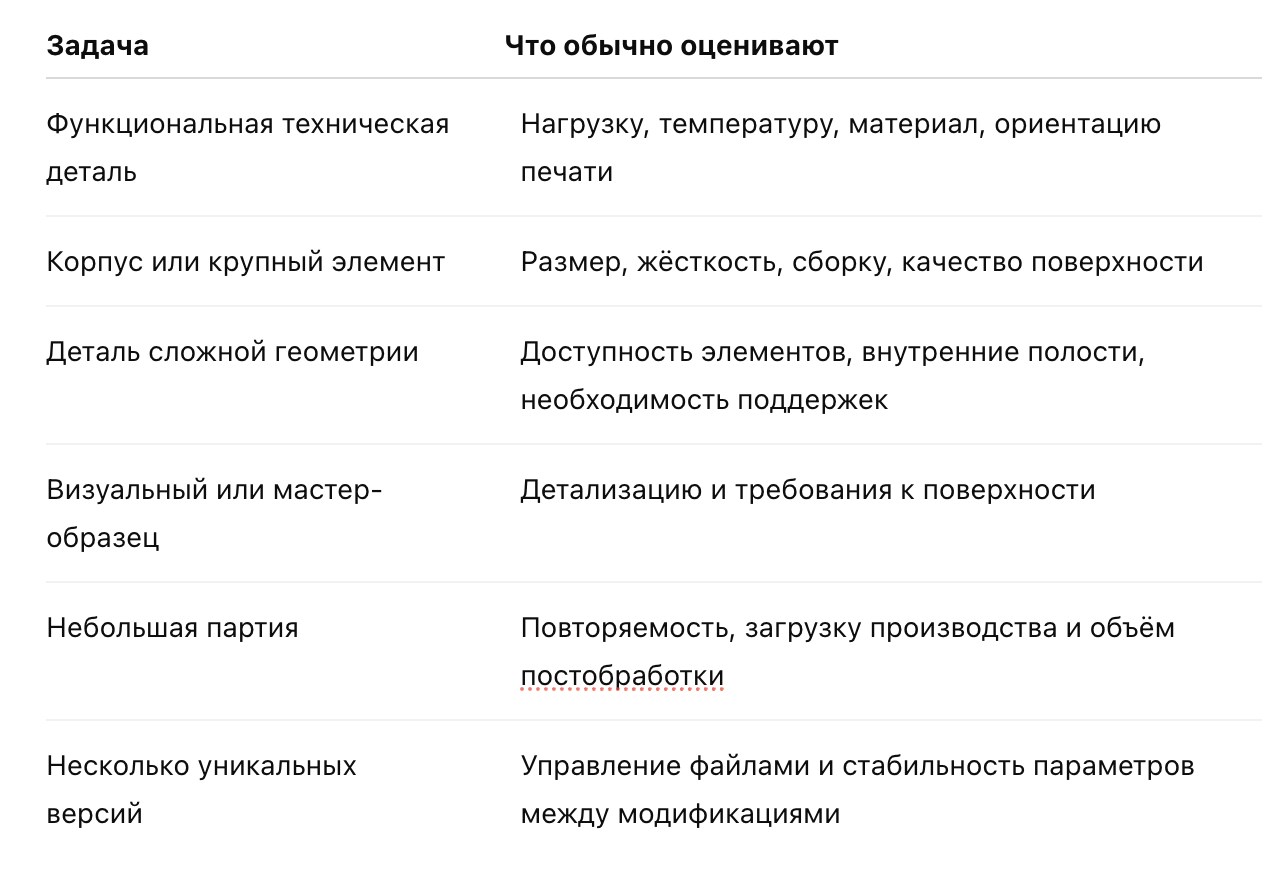

Какую технологию 3D-печати выбрать
Здесь нет универсального ответа. Способ изготовления выбирают не по принципу «что точнее», а по требованиям конкретной детали.
На сайте 3DRoom указана работа с технологиями FDM, SLS и SLA, поэтому конкретный способ можно подбирать под задачу изделия, а не пытаться решить все проекты одной технологией.
Где заканчивается преимущество производства без форм
У 3D-печати нет задачи вытеснить литьё пластика.
Если требуется много одинаковых изделий, конструкция уже утверждена и будет выпускаться длительное время, экономика начинает меняться.
У литья есть заметные стартовые затраты на оснастку, зато при росте тиража они распределяются на большое количество деталей. Поэтому цена подготовки производства и цена одной единицы ведут себя иначе, чем при 3D-печати.
Упрощённо выбор можно представить так:
3D-печать сильнее, когда меняется геометрия.
Литьё сильнее, когда повторяется одна и та же геометрия в значительном объёме.
Это не жёсткая граница по количеству штук. На решение влияют размеры детали, материал, сложность, требования к поверхности, постобработка и будущий объём выпуска.
Поэтому для растущего продукта полезнее сравнивать два производственных сценария, а не искать универсальную цифру, после которой обязательно нужна пресс-форма.
О принципах серийного процесса можно подробнее прочитать в материале о .
Уникальная деталь сегодня, серийная завтра
Отсутствие формы особенно полезно, когда продукт ещё развивается.
Компания может выпустить первую версию изделия, получить обратную связь, изменить конструкцию и заказать следующую партию уже по обновлённому файлу.
Если каждое изменение требует переделки оснастки, команда естественным образом старается «заморозить» конструкцию как можно раньше. Иногда слишком рано.
С 3D-печатью решение можно отложить до момента, когда геометрия действительно проверена.
Производственный маршрут тогда выглядит примерно так:
- Подготовить цифровую модель.
- Изготовить физический образец.
- Проверить сборку и работу детали.
- Скорректировать геометрию.
- Выпустить нужное количество изделий без пресс-формы.
- Наблюдать за реальным спросом и изменениями продукта.
- При стабилизации конструкции сравнить дальнейшую 3D-печать с литьём.
Для стартапа или производителя новой линейки это снижает риск вложиться в форму под версию детали, которая через месяц потребует изменения.
Но свобода геометрии не означает отсутствие ограничений
Одна из типичных ошибок заказчика: считать, что 3D-печать позволяет изготовить любую модель без подготовки.
Цифровая геометрия всё равно должна учитывать реальный производственный процесс.
Нужно заранее определить:
- где деталь будет работать;
- какие нагрузки она воспринимает;
- какая температура возможна;
- есть ли контакт с маслом, водой или другой средой;
- какие поверхности сопрягаются;
- какие размеры критичны;
- нужен ли аккуратный внешний вид;
- требуется ли механическая или декоративная постобработка;
- сколько вариантов изделия планируется выпускать.
Модель, сделанная только для красивой визуализации, ещё не обязательно является производственной моделью.
Особенно это заметно на корпусах и функциональных деталях, где несколько десятых миллиметра в посадке или неверно выбранное направление нагрузки могут оказаться существеннее внешней формы.
Когда печать без форм особенно рациональна
Технология хорошо раскрывается, если совпадают сразу несколько условий:
- тираж небольшой или нестабильный;
- изделия отличаются друг от друга;
- конструкция периодически меняется;
- стоимость отдельной оснастки трудно оправдать;
- продукт ещё проходит проверку рынком или эксплуатацией;
- нужны редкие комплектующие;
- требуется выпускать детали по запросу, а не хранить большой запас.
Если же прогнозируется стабильный выпуск большого количества одинаковых деталей, уже на раннем этапе стоит оценить литьё.
Задача не в том, чтобы любой ценой избежать пресс-формы. Задача в том, чтобы не оплачивать её раньше, чем она действительно начинает давать производственное преимущество.
Что передать подрядчику для расчёта
Для первичной оценки полезно подготовить не только файл детали.
Понадобятся:
- 3D-модель или имеющиеся исходные данные;
- количество изделий;
- информация о том, одинаковые они или различаются;
- назначение детали;
- условия эксплуатации;
- критичные размеры и посадки;
- требования к поверхности;
- желаемый материал, если он уже определён;
- предполагаемый дальнейший объём выпуска.
Отдельно сообщите, если текущая партия является промежуточной и позже планируется серийное производство. Тогда технологию можно оценивать не изолированно, а как часть маршрута от первой детали к стабильному тиражу.
3DRoom работает с промышленной 3D-печатью и литьём пластика, поэтому при такой задаче можно сравнить варианты производства на разных этапах проекта. Если нужно понять, имеет ли смысл печатать конкретные уникальные изделия без формы и какая технология подойдёт под их геометрию, можно заказать расчёт.
Печатать уникальные изделия или унифицировать конструкцию
Иногда лучшим решением действительно будет сделать каждую деталь своей. Иногда после анализа выясняется, что три варианта можно заменить одним универсальным.
Это уже вопрос не только технологии, но и экономики продукта.
3D-печать даёт производителю редкую возможность не принимать это решение заранее. Сначала можно проверить разные геометрии в реальном изделии, а затем понять, какие варианты нужны рынку и какие имеет смысл стандартизировать.
Именно здесь производство без форм приносит наибольшую пользу: не просто убирает одну статью затрат, а позволяет дольше сохранять свободу изменения продукта.
