Литье ABS пластика на ТПА: технология и практические нюансы
ABS (акрилонитрил-бутадиен-стирол) - один из самых востребованных инженерных термопластов, когда нужны прочные, аккуратные и повторяемые по размеру изделия. В промышленности и малых сериях чаще всего применяется литье ABS пластика на ТПА, потому что этот способ дает стабильное качество поверхности, точную геометрию и низкую себестоимость на тиражах.
В этой статье разберем, как устроено литье ABS пластика на ТПА, какие параметры действительно важны, какие дефекты встречаются чаще всего и как их предотвращать. Материал будет полезен тем, кто заказывает детали, разрабатывает изделие или выбирает технологию между 3D-печатью и литьем. Мы в 3droom.pro выполняем 3D-печать и литье пластика в пресс-формы под задачи прототипирования и серийного производства.
Что такое ТПА и почему он подходит для ABS

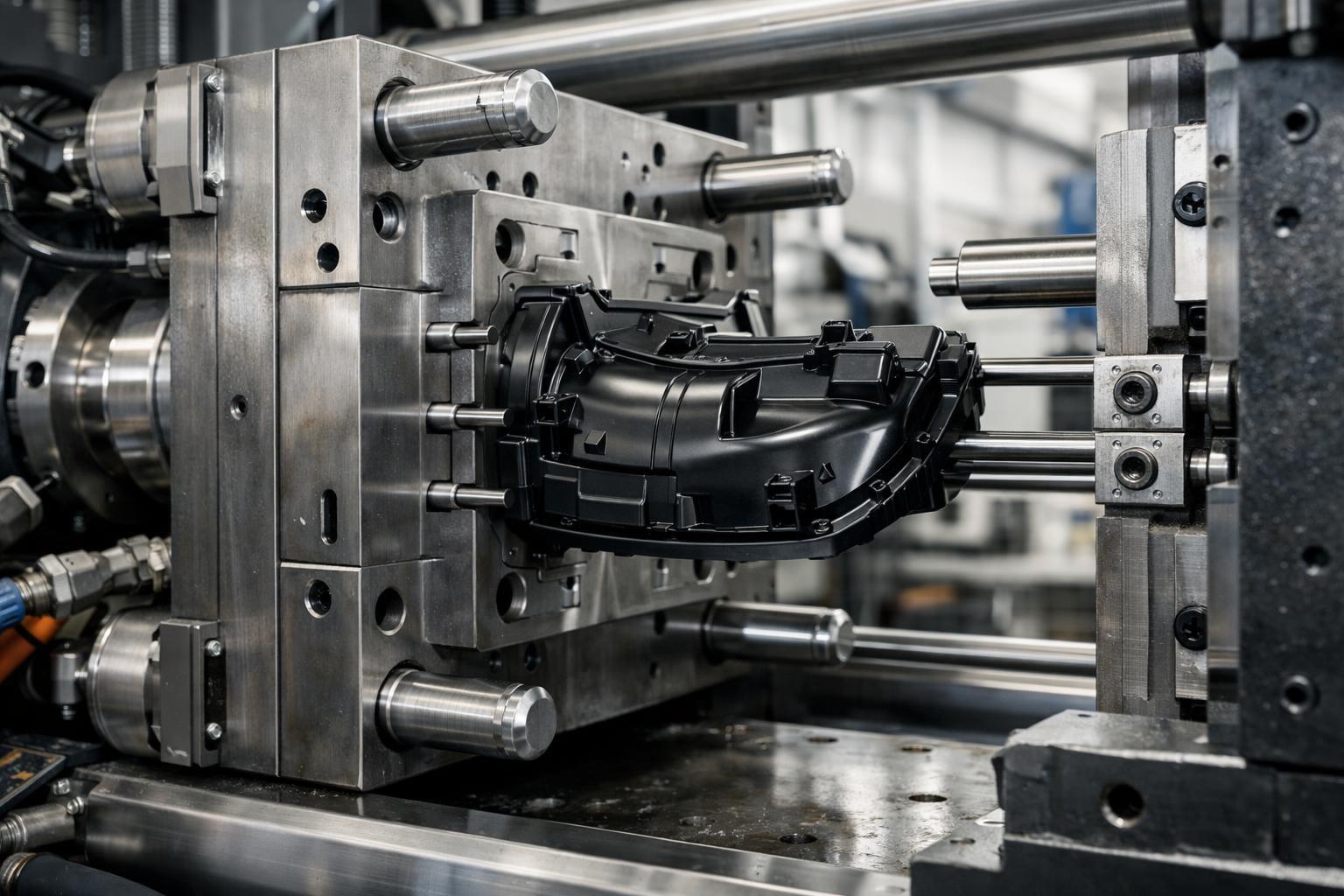

ТПА (термопластавтомат) - это оборудование для литья пластмасс под давлением. Гранулы пластика расплавляются в цилиндре, затем шнек под давлением впрыскивает расплав в пресс-форму, где материал охлаждается и твердеет. После раскрытия формы изделие извлекается, и цикл повторяется.
Почему литье ABS под давлением так популярно:
- высокая повторяемость размеров при стабильном процессе
- хорошие декоративные свойства, возможна матовая или глянцевая поверхность
- прочность и ударная вязкость, подходящие для корпусов и функциональных деталей
- широкие возможности по окраске, текстурам, ребрам жесткости, защелкам
Особенности ABS, которые нужно учитывать при литье
Чтобы изделия из ABS пластика на заказ получались предсказуемо качественными, важно понимать поведение материала:
- Усадка и геометрия. ABS дает заметную усадку, и она зависит от марки, толщины стенок, направления течения и режима охлаждения. Поэтому пресс-форма проектируется с учетом усадки, а не "в ноль".
- Вязкость расплава. ABS хорошо течет, но при неправильных настройках может давать следы течения, непроливы и повышенные внутренние напряжения.
- Влага и подготовка сырья. ABS чувствителен к влажности. Если гранулы не просушены, на поверхности появляются пузыри, серебристые полосы, матовость и хрупкость. Для качественного литья ABS пластика на ТПА сушка - обязательный этап.
- Температурная стабильность. При перегреве возможны деградация, запах, пожелтение, ухудшение прочности. Важно держать режимы в пределах рекомендаций производителя конкретной марки.
Подготовка к литью: что влияет на результат еще до запуска
Подбор марки ABS
Марки отличаются текучестью (MFR), ударной вязкостью, термостойкостью, стойкостью к УФ, возможностью гальваники или окраски. Для корпуса и декоративных элементов обычно выбирают ABS с хорошей поверхностью и стабильной усадкой. Для нагрузочных деталей - ударопрочные марки.
Проектирование детали под литье
Чтобы литье пластика в пресс-форму ABS было экономичным, деталь стоит проектировать с учетом технологии:
- равномерная толщина стенки (по возможности без резких перепадов)
- ребра жесткости вместо чрезмерно толстых стенок
- радиусы в углах вместо острых кромок
- технологические уклоны для извлечения из формы
- продуманная система защелок и посадок с учетом усадки
Пресс-форма и оснастка
Качество формы определяет качество изделия. Важны:
- расположение литника и баланс заполнения
- система вентиляции (вывод газов)
- охлаждение (равномерность и скорость)
- правильные места толкателей, чтобы не оставлять следов на видовых зонах
Этапы процесса: как работает литье ABS под давлением
Процесс обычно включает несколько фаз:
- Пластикация. Гранулы расплавляются и перемешиваются шнеком до однородной массы.
- Впрыск. Расплав подается в полость формы. Здесь критичны скорость и давление впрыска: при недостатке - непролив, при избытке - облой и напряжения.
- Доуплотнение (выдержка под давлением). Компенсирует усадку, снижает риск раковин и втяжин. Именно на этой стадии часто "лечатся" провалы на поверхности.
- Охлаждение. Определяет цикл и стабильность размеров. Слишком быстро - внутренние напряжения и коробление, слишком медленно - высокий цикл и удорожание.
- Раскрытие формы и выталкивание. Деталь извлекается толкателями, далее возможна обрезка литника, удаление следов, контроль качества.
Типовые дефекты при литье ABS и как их предотвратить
Ниже - самые частые проблемы, с которыми сталкиваются заказчики и производители, когда делают изделия из ABS пластика на заказ.
1) Втяжины и раковины
Причина: недостаточное доуплотнение, слишком толстые зоны, слабое охлаждение.
Решения:
- увеличить давление/время выдержки
- оптимизировать толщины, добавить ребра вместо массивных участков
- улучшить охлаждение формы
2) Коробление (деформация)
Причина: неравномерное охлаждение, внутренние напряжения, неправильное расположение литника.
Решения:
- выровнять температуру формы и охлаждение
- корректировать скорость впрыска и выдержку
- пересмотреть литниковую систему и ориентацию детали в форме
3) Непроливы и слабые линии спая
Причина: низкая температура расплава/формы, слабая вентиляция, недостаточная скорость впрыска.
Решения:
- повысить температуру расплава или формы в разумных пределах
- улучшить вентиляцию
- настроить скорость впрыска, проверить сечение литника
4) Облой
Причина: избыточное давление, износ или неплотное смыкание формы.
Решения:
- снизить давление впрыска и выдержки
- проверить плоскости разъема, состояние направляющих, усилие смыкания
5) Пузыри, серебрение, матовость
Причина: влажное сырье, газообразование, перегрев.
Решения:
- корректная сушка ABS перед запуском
- оптимизация температурного профиля
- улучшение вентиляции формы
Экономика: когда литье выгоднее 3D-печати
3D-печать отлично подходит для прототипов, единичных деталей и быстрых итераций. Но когда нужна серия и повторяемость, литье ABS пластика на ТПА обычно выигрывает по цене за штуку и по стабильности качества.
На стоимость литья влияют:
- изготовление пресс-формы (основная доля на старте)
- сложность детали (поднутрения, текстуры, точность)
- количество гнезд в форме (1, 2, 4 и более)
- цикл (время охлаждения, стабильность процесса)
- постобработка (обрезка, шлифовка, окраска)
Практический подход часто такой: сначала прототипирование и проверка сборки на 3D-печати, затем переход на литье пластика в пресс-форму ABS для серии. В 3droom.pro этот сценарий удобно закрывать в одном месте: от прототипа до тиража.
Как правильно заказать литье ABS на ТПА и не потерять время
Чтобы литье ABS под давлением прошло без лишних итераций, подготовьте:
- 3D-модель (STEP предпочтительно), чертежи или понятные допуски на критические размеры
- требования к поверхности (глянец/матовость, видовые зоны)
- условия эксплуатации (температура, нагрузка, контакт с химией)
- желаемый цвет, тип окраски или необходимость последующей покраски
- планируемый тираж и целевую цену за штуку
Если вы не уверены, какую технологию выбрать, начните с оценки: по модели можно быстро понять, насколько деталь "литьевая", какие риски по короблению и где понадобится усиление конструкции.
Заключение
Литье ABS пластика на ТПА - оптимальное решение, когда нужны аккуратные и повторяемые детали: корпуса, элементы механизмов, крепежные узлы, декоративные панели. Ключ к качеству - правильная подготовка сырья, грамотная пресс-форма и настройки процесса, а также проектирование детали под технологию.
Если вам нужно изготовление партии или подбор технологии под задачу, в 3droom.pro можно заказать изделия из ABS пластика на заказ, а также быстро сделать прототипы на 3D-печати, чтобы проверить геометрию и сборку до запуска оснастки.
