Печать кабельных канавок и каналов
Кабельная разводка почти всегда превращается в компромисс между аккуратностью, безопасностью и удобством обслуживания. Когда стандартные решения не подходят по габаритам, форме или креплению, выручает 3D печать: можно сделать канавки под проводку внутри корпуса, каналы на панели, нестандартные короба, крышки, клипсы и переходники под конкретный проект.
На 3droom.pro мы выполняем 3D печать кабельных каналов и элементов кабель-менеджмента, а также можем предложить литье пластика, если после прототипа нужна серия. Ниже разберем, как правильно спроектировать и заказать изделия, чтобы они реально работали, а не просто красиво выглядели на рендере.
Что такое кабельные канавки и каналы в деталях
Кабельная канавка чаще всего находится внутри детали или на ее поверхности. Это углубление, по которому укладывается провод, жгут или тонкий шлейф. Канавки делают в корпусах электроники, крышках, панелях, держателях, кронштейнах, стойках, элементах мебели и даже в деталях интерьера.

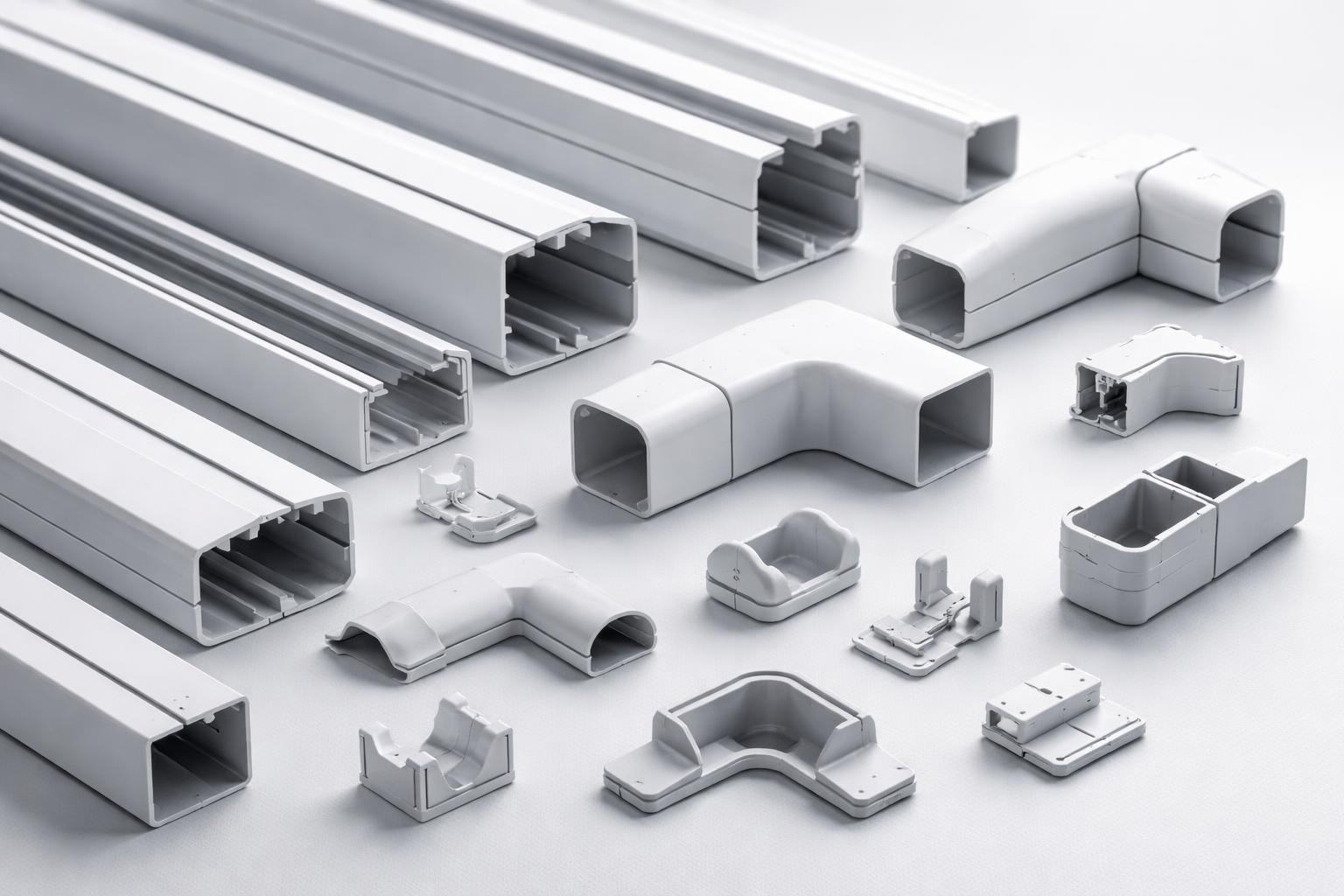

Кабельный канал обычно воспринимается шире: это путь для кабеля с защитой и фиксацией. Он может быть закрытым (с крышкой), открытым (лоток), с защелками, с клипсами, с крепежными ушами, с перегородками под разделение силовых и сигнальных линий.
И то, и другое отлично ложится на 3D печать, потому что геометрия часто нестандартная: радиусы, обход препятствий, сложные крепления, посадочные места под разъемы.
Где чаще всего заказывают такие изделия
- Электроника и приборные корпуса: аккуратная укладка проводов, защита от перетирания, фиксация разъемов.
- Производственные стенды и оснастка: направляющие для кабеля, держатели, каналы на раме.
- Автоматика и робототехника: траектории для проводов, крепления жгутов, элементы кабель-цепей.
- Мебель и интерьер: скрытая разводка подсветки, зарядок, ТВ, акустики.
- Ремонт и модернизация: когда нужно повторить сломанную деталь, но улучшить конструкцию.
Если в задаче нужна именно 3D печать кабельных канавок, мы обычно уточняем тип кабеля, радиусы изгиба, точки выхода и способ фиксации. Это сильно влияет на надежность.
Почему 3D печать удобна для кабель-менеджмента
- Быстрая итерация: сделали прототип, примерили, поправили геометрию и напечатали снова.
- Любая форма: каналы с поворотами, переходами, ступеньками, тонкими перегородками, защелками.
- Интеграция функций: в одной детали можно совместить канал, крепеж, клипсу, посадку под разъем, ограничитель.
- Экономия на малых партиях: для 1-50 штук печать часто выгоднее, чем запуск оснастки.
А если после тестов требуется серия, мы можем перейти к варианту кабель-канал на заказ уже как изделие под тираж, где часть элементов рационально сделать литьем.
Как правильно рассчитать размеры канавки или канала
Ниже практические правила, которые помогают избежать типовых ошибок.
Запас по ширине и высоте
- Для одиночного круглого кабеля берите внутренний размер канала с запасом. В реальных сборках кабель не идеален, плюс есть оболочка, изгиб, допуски печати.
- Для жгутов и нескольких линий закладывайте запас еще больше, чтобы кабель не закусывало на поворотах и в местах входа.
Радиусы и повороты
- Острые углы внутри канала почти всегда приводят к перетиранию. Лучше делать скругления и плавные повороты.
- Если кабель жесткий, делайте поворот с увеличенным радиусом или добавляйте промежуточные окна для укладки.
Входы и выходы
- В местах выхода кабеля полезны фаски и скругления. Это копеечное изменение в модели, но оно резко повышает живучесть.
- Если рядом разъем, продумайте разгрузку натяжения: упор, петлю, клипсу.
Крышка и защелки
Закрытый канал удобен и аккуратен, но нужно учитывать:
- усадку материала и допуски печати;
- усилие защелкивания;
- повторное открытие без поломки.
Для прототипов часто делаем несколько вариантов крышек: плотная посадка, средняя, свободная. Это быстрее, чем пытаться угадать с первого раза.
Какой пластик выбрать
Материал влияет на жесткость, устойчивость к температуре и долговечность защелок.
- PLA: быстро и дешево для примерки формы, шаблонов и проверок. Но в тепле может размягчаться, для рабочих каналов подходит не всегда.
- PETG: хороший универсальный вариант для помещений. Чаще всего его выбирают для изготовления кабельных каналов из пластика, если нужны прочность и аккуратный вид.
- ABS/ASA: лучше переносит температуру, у ASA обычно лучше стойкость к внешней среде.
- Нейлон и композиты: когда важна износостойкость, упругость, живучие защелки.
- TPU: для гибких вставок, демпферов, мягких фиксаторов.
Если сомневаетесь, мы обычно предлагаем стартовый прототип из PETG и параллельно обсуждаем финальные условия эксплуатации.
Технологии печати: что выбрать под задачу
Для кабельных каналов чаще всего подходит FDM/FFF, потому что:
- выгодно на крупной геометрии,
- можно печатать прочные функциональные детали,
- легко менять конструкцию.
Если нужны очень мелкие элементы, тонкие фиксаторы, аккуратная фактура или сложная крышка с точными посадками, иногда разумно рассмотреть печать с более высокой детализацией. Выбор зависит от модели и требований к поверхности.
Подготовка 3D модели: чеклист перед печатью
Перед тем как заказывать 3D печать кабельных каналов, проверьте 7 пунктов:
- Толщина стенок: слишком тонкие стенки могут играть и трескаться на клипсах.
- Места под крепеж: отверстия под саморезы, закладные, посадки под гайки.
- Ориентация печати: защелки и тонкие язычки должны быть рассчитаны под направление слоев.
- Обслуживание: можно ли открыть канал, заменить кабель, не ломая крышку.
- Вентиляция и тепло: если рядом блок питания или драйвер, не делайте полностью герметичный короб без необходимости.
- Разделение линий: силовые и сигнальные цепи иногда лучше развести перегородкой.
- Безопасность кромок: фаски и скругления на входах и местах контакта.
Если модели нет, можно начать с эскиза, фото места установки и размеров. На практике это частый сценарий для задач формата кабель-канал на заказ.
Постобработка и внешний вид
Для внутренних каналов постобработка обычно минимальна. Но если канал на виду, важны:
- аккуратная кромка,
- ровная крышка,
- единый внешний стиль (матовый/глянцевый эффект),
- совпадение геометрии на стыках.
Иногда мы проектируем канал как набор модулей: прямой участок, угол, переходник, заглушка. Так удобнее печатать, перевозить и обслуживать.
Когда лучше печать, а когда лучше литье
3D печать идеальна для:
- единичных изделий,
- быстрого прототипирования,
- нестандартной геометрии,
- частых изменений конструкции.
Литье пластика стоит рассматривать, когда:
- нужна партия,
- важна повторяемость,
- требуется определенная фактура поверхности,
- нужно снизить цену на штуку при росте количества.
Частая логика такая: делаем 3D печать кабельных канавок и каналов для теста, утверждаем конструкцию, после этого переходим к тиражированию.
Что нужно для расчета заказа
Чтобы быстро посчитать стоимость и сроки, обычно достаточно:
- что именно печатаем: канавка в корпусе, отдельный канал, крышка, клипсы;
- размеры и количество;
- условия эксплуатации (помещение/тепло/нагрузка);
- желаемый материал;
- наличие 3D модели (STEP/STL) или исходных данных для разработки.
Если вы хотите аккуратное и рабочее решение без переделок, лучше сразу описать, какие кабели будут внутри и где стоят точки крепления.
Короткий FAQ
Можно ли сделать канал с защелкивающейся крышкой?
Да. Главное правильно заложить допуски и подобрать материал, чтобы защелка переживала многократное открытие.
Реально ли повторить форму под конкретную нишу или профиль?
Да, это типичная задача. Именно тут 3D печать особенно полезна.
Можно ли объединить канал и крепление в одной детали?
Да, это одно из главных преимуществ: меньше деталей, быстрее монтаж.
