Как печатать детали для дронов
Беспилотники давно перестали быть редкой техникой для узких специалистов. Сегодня дроны используют для видеосъемки, мониторинга участков, инженерных обследований, обучения, спорта, доставки небольших грузов и прототипирования новых устройств. Чем активнее применяется техника, тем чаще возникает задача быстро изготовить, заменить или доработать отдельные элементы конструкции. Именно поэтому печать деталей для дронов стала востребованным направлением в 3D-печати.
С помощью аддитивных технологий можно сделать корпусные элементы, крепления, посадочные опоры, защиту пропеллеров, держатели камер, переходники, кожухи, элементы обтекателей, прототипы рам и другие пластиковые детали для дронов. При грамотном выборе материала и технологии 3D-печать помогает сократить сроки изготовления, снизить стоимость тестовых партий и быстро проверить конструкцию до запуска серийного производства.
Компания 3DROOM выполняет 3D-печать и литье пластика, поэтому может помочь как с единичным прототипом, так и с дальнейшим переходом к тиражу. Ниже разберем, как печатать детали для дронов, какие материалы выбрать, где 3D-печать особенно полезна и когда выгоднее перейти на литье.
Почему детали для дронов удобно печатать на 3D-принтере
Дрон состоит из множества элементов, которые должны быть легкими, прочными и точно подходить под конкретную сборку. Стандартные запчасти не всегда решают задачу. Иногда нужно изменить угол крепления камеры, вынести антенну, усилить посадочную стойку, сделать нестандартный держатель аккумулятора или собрать экспериментальный корпус под новую электронику.
В таких случаях детали для дронов на 3D принтере дают несколько важных преимуществ.
Во-первых, можно быстро получить физическую деталь по 3D-модели. Не нужно заказывать пресс-форму или ждать сложную оснастку. Это особенно удобно на стадии разработки, когда конструкция еще меняется.
Во-вторых, 3D-печать позволяет выпускать небольшие партии. Для тестов можно заказать одну деталь, затем внести изменения и напечатать обновленную версию. Такой подход экономит время и деньги.
В-третьих, технология подходит для сложной геометрии. Многие элементы дрона имеют ребра жесткости, вентиляционные отверстия, посадочные места под крепеж, каналы под провода и нестандартные формы. 3D-печать хорошо справляется с такими задачами.
В-четвертых, можно подобрать материал под конкретную нагрузку. Для одних деталей важна ударная вязкость, для других термостойкость, минимальный вес, гибкость или аккуратная поверхность.
Какие детали для дронов можно напечатать
3д печать деталей для дронов чаще всего используют для прототипов, ремонтных элементов и кастомных комплектующих. Возможности зависят от модели дрона, материала, размера детали и условий эксплуатации.
Чаще всего печатают:
- Корпусные элементы
- Это крышки, кожухи, декоративные панели, обтекатели, защитные вставки и корпуса для электроники. Такие детали помогают закрыть плату, провода, датчики и разъемы от механических повреждений.
- Крепления для камер и подвесов
- Для съемочных дронов часто требуются переходники, адаптеры, площадки под экшн-камеры, держатели стабилизаторов и элементы фиксации. 3D-печать позволяет точно подогнать форму под конкретное оборудование.
- Посадочные опоры
- Посадочные ножки часто повреждаются при жесткой посадке. Их можно напечатать заново или усилить конструкцию, добавив ребра жесткости и изменив форму опорной части.
- Защиту пропеллеров
- Для учебных и демонстрационных моделей востребованы защитные кольца, дуги и рамки. Они помогают снизить риск повреждения винтов при контакте с препятствиями.
- Держатели аккумуляторов
- Аккумулятор должен надежно фиксироваться и не смещаться во время полета. Печатные держатели позволяют адаптировать дрон под другой размер батареи или добавить дополнительный фиксатор.
- Крепления антенн и датчиков
- Для FPV, телеметрии, GPS и других модулей часто нужны точные держатели с нужным углом наклона и защитой от вибраций.
- Прототипы рам
- Раму несущего типа нужно рассчитывать особенно внимательно. Но для проверки компоновки, посадочных мест, эргономики и расположения электроники 3D-печать подходит очень хорошо.
- Технологические шаблоны и оснастку
- Иногда печатают не саму деталь дрона, а приспособления для сборки: шаблоны, кондукторы, держатели, направляющие и тестовые макеты.
Какие детали не стоит печатать без расчетов и испытаний
Не каждая деталь дрона одинаково безопасна для 3D-печати. Некоторые элементы воспринимают высокие нагрузки, вибрации, удары и перепады температуры. Если напечатать их без учета прочности, ориентации слоев и свойств материала, конструкция может разрушиться в самый неподходящий момент.
С осторожностью нужно относиться к печати:
- основных силовых рам для тяжелых дронов;
- лучей, которые держат моторы;
- креплений двигателей;
- деталей, работающих рядом с горячими элементами;
- элементов, от которых напрямую зависит безопасность полета;
- деталей для коммерческой эксплуатации без испытаний.
Это не значит, что такие элементы нельзя печатать вообще. Их можно изготавливать, но только после анализа нагрузок, выбора подходящего материала, правильной ориентации модели на печати и тестирования готового изделия.
Основные технологии 3D-печати для деталей дронов
Для производства пластиковых деталей применяют разные технологии. Выбор зависит от требований к прочности, точности, внешнему виду и бюджету.
FDM-печать
FDM является одной из самых популярных технологий. Принтер послойно наносит расплавленную пластиковую нить. Такой способ хорошо подходит для прототипов, креплений, корпусов, держателей, посадочных опор и функциональных деталей.
Преимущества FDM:
- доступная стоимость;
- широкий выбор пластиков;
- быстрый запуск в производство;
- возможность печати крупных деталей;
- хорошая пригодность для инженерных задач.
Важный нюанс FDM заключается в том, что прочность детали зависит от направления слоев. Если нагрузка идет на расслоение, изделие может быть слабее. Поэтому модель нужно правильно ориентировать на столе, а параметры печати подбирать под задачу.
SLS-печать
SLS использует порошковый полиамид, который спекается лазером. Эта технология хорошо подходит для прочных и сложных деталей, в том числе с внутренними каналами, тонкими стенками и нестандартной геометрией.
Преимущества SLS:
- высокая прочность по разным направлениям;
- нет необходимости в поддержках;
- хорошая детализация;
- возможность печати сложных форм;
- пригодность для функциональных изделий.
SLS часто выбирают, когда нужны пластиковые детали для дронов с хорошей прочностью, небольшим весом и стабильной геометрией.
SLA и LCD-печать
Фотополимерная печать применяется, когда важны точность и гладкая поверхность. Она подходит для мастер-моделей, декоративных элементов, небольших корпусов, прототипов и деталей, где внешний вид важнее ударной стойкости.
Преимущества фотополимерной печати:
- высокая детализация;
- ровная поверхность;
- точные размеры;
- аккуратный внешний вид.
Для нагруженных элементов дрона фотополимеры подходят не всегда. Некоторые смолы могут быть хрупкими, поэтому материал нужно подбирать особенно внимательно.
Материалы для печати деталей дронов
Материал влияет на вес, прочность, гибкость, термостойкость и долговечность изделия. Универсального пластика для всех задач не существует. Правильный выбор зависит от того, где будет стоять деталь и какие нагрузки она будет испытывать.
PLA
PLA прост в печати и хорошо подходит для макетов, декоративных элементов и проверки формы. Его удобно использовать на стадии прототипирования, когда нужно быстро оценить геометрию детали.
Плюсы PLA:
- высокая точность;
- аккуратная поверхность;
- минимальная усадка;
- доступная стоимость.
Минусы PLA:
- невысокая термостойкость;
- ограниченная ударная прочность;
- не лучший вариант для нагруженных деталей.
PLA можно использовать для тестовых образцов, но для рабочих элементов дрона часто выбирают более прочные материалы.
PETG
PETG хорошо подходит для функциональных деталей. Он прочнее и пластичнее PLA, лучше переносит удары и не так быстро трескается.
Плюсы PETG:
- хорошая ударная стойкость;
- умеренная гибкость;
- устойчивость к влаге;
- достаточная прочность для многих креплений и корпусов.
PETG часто используют для держателей, защитных элементов, посадочных опор, кожухов и адаптеров.
ABS
ABS прочный, термостойкий и хорошо поддается постобработке. Он подходит для деталей, которые должны выдерживать повышенную температуру и механические нагрузки.
Плюсы ABS:
- высокая прочность;
- хорошая термостойкость;
- возможность шлифовки и обработки;
- пригодность для технических изделий.
Минусы ABS связаны с усадкой и требованиями к условиям печати. Для стабильного результата нужен правильно настроенный процесс.
Nylon
Полиамид, или Nylon, отличается прочностью, износостойкостью и ударной вязкостью. Он хорошо подходит для функциональных элементов, которые испытывают нагрузки и вибрации.
Плюсы Nylon:
- высокая прочность;
- стойкость к ударам;
- износостойкость;
- долговечность.
Материал чувствителен к влаге, поэтому перед печатью его часто сушат. Для ответственных деталей это особенно важно.
Угленаполненные пластики
Композиты с углеволокном применяют, когда нужно получить жесткую и легкую деталь. Они могут быть полезны для кронштейнов, усиленных креплений и некоторых элементов конструкции.
Плюсы угленаполненных материалов:
- высокая жесткость;
- небольшой вес;
- стабильная форма;
- технический внешний вид.
Такие материалы требуют подходящего оборудования и износостойкого сопла. При неправильной печати деталь может выглядеть прочной, но иметь внутренние дефекты.
Как подготовить модель к печати
Качественная печать деталей для дронов начинается не с принтера, а с правильной 3D-модели. Даже хороший материал не спасет изделие, если в конструкции есть слабые места.
Перед печатью стоит проверить:
- толщину стенок;
- наличие ребер жесткости;
- посадочные места под винты и гайки;
- зазоры под сборку;
- отверстия под провода;
- направление предполагаемой нагрузки;
- массу детали;
- балансировку конструкции;
- доступ к обслуживанию и замене компонентов.
Для дронов особенно важен вес. Лишние граммы влияют на время полета, нагрузку на моторы и расход энергии. Поэтому деталь должна быть достаточно прочной, но без ненужного запаса материала.
Хорошее решение: использовать ребра жесткости вместо сплошных массивных стенок. Так можно повысить прочность и сохранить малую массу.
Ориентация детали при печати
Одна и та же модель может получиться прочной или слабой в зависимости от того, как она расположена на столе принтера. При FDM-печати слои соединяются между собой, и это соединение часто слабее, чем прочность пластика вдоль слоя.
Например, если крепление мотора напечатать так, что нагрузка будет разрывать слои, деталь может треснуть. Если же расположить модель так, чтобы основные усилия шли вдоль слоев, прочность будет выше.
При подготовке детали нужно учитывать:
- направление растяжения;
- направление изгиба;
- места крепления винтов;
- зоны контакта с рамой;
- риск расслоения;
- качество поверхности на важных посадочных местах.
Для ответственных элементов лучше сделать несколько вариантов и провести испытания. Иногда небольшое изменение ориентации или процента заполнения заметно повышает надежность.
Заполнение, стенки и параметры печати
Прочность печатной детали зависит не только от материала. Большое значение имеют настройки печати.
Важные параметры:
- Количество периметров
- Наружные стенки часто дают больше прочности, чем высокий процент заполнения. Для креплений и корпусов стоит увеличивать количество периметров.
- Процент заполнения
- Для легких кожухов может быть достаточно умеренного заполнения. Для нагруженных кронштейнов и посадочных опор заполнение делают выше.
- Тип заполнения
- Разные структуры по-разному воспринимают нагрузку. Для технических деталей важно выбирать не только красивый, но и функциональный вариант заполнения.
- Температура печати
- Слишком низкая температура ухудшает сцепление слоев. Слишком высокая может испортить геометрию. Настройки зависят от конкретного пластика.
- Толщина слоя
- Меньший слой дает более аккуратную поверхность, но не всегда означает максимальную прочность. Для функциональных деталей подбирают баланс между точностью, скоростью и надежностью.
- Постобработка
- Иногда деталь нужно зачистить, просверлить отверстия, установить резьбовые вставки, обработать посадочные поверхности или проверить размеры после остывания.
Резьбовые вставки и крепеж
Дроны часто собираются на винтах, поэтому качество крепежных узлов очень важно. Просто нарезать резьбу в пластике можно, но для многократной сборки и разборки лучше использовать металлические резьбовые вставки.
Термовставки позволяют получить надежное соединение и снизить риск вырывания резьбы. Их применяют в корпусах, держателях электроники, крышках, креплениях камер и других элементах.
При проектировании нужно заранее предусмотреть:
- диаметр отверстия под вставку;
- глубину посадочного места;
- расстояние до края детали;
- толщину стенки вокруг крепежа;
- доступ паяльника или установочного инструмента.
Если деталь будет часто обслуживаться, вставки почти всегда лучше простой резьбы в пластике.
Как снизить вес печатных деталей
Для дрона вес имеет критическое значение. Даже небольшое утяжеление может уменьшить время полета и изменить поведение аппарата. Поэтому при проектировании важно искать баланс между прочностью и массой.
Снизить вес помогают:
- тонкие, но правильно усиленные стенки;
- ребра жесткости;
- скругления вместо острых внутренних углов;
- оптимальное заполнение;
- отказ от лишних декоративных элементов;
- использование легких материалов;
- разделение крупной детали на несколько функциональных зон.
Нельзя просто сделать деталь максимально тонкой. Она может сломаться при вибрации или ударе. Лучше убрать лишний пластик там, где он не работает на прочность, и усилить зоны крепления.
Типичные ошибки при печати деталей для дронов
При изготовлении деталей для беспилотников часто встречаются одни и те же ошибки.
Первая ошибка: выбор неподходящего материала. Например, PLA может хорошо выглядеть, но деформироваться на жаре или треснуть при ударе.
Вторая ошибка: слишком тонкие стенки. Деталь получается легкой, но слабой. Особенно это опасно для креплений и посадочных опор.
Третья ошибка: неверная ориентация модели. Даже прочный пластик может расслоиться, если нагрузка идет в неправильном направлении.
Четвертая ошибка: отсутствие тестов. Печатную деталь нужно проверить на сборке, нагрузке, вибрациях и реальных условиях эксплуатации.
Пятая ошибка: игнорирование допусков. Отверстия, пазы и посадочные места после печати могут отличаться от размеров в модели. Это нужно учитывать заранее.
Шестая ошибка: копирование сломанной детали без улучшений. Если оригинальная деталь уже сломалась, стоит понять причину поломки и усилить слабое место.
Когда 3D-печать лучше литья пластика
3D-печать особенно выгодна, когда нужна гибкость. Она подходит для разработки, ремонта, кастомизации и малых партий.
Выбирайте 3D-печать, если нужно:
- быстро сделать прототип;
- изготовить одну или несколько деталей;
- проверить новую конструкцию;
- напечатать нестандартное крепление;
- заменить редкую или снятую с производства деталь;
- протестировать несколько вариантов формы;
- получить изделие без изготовления пресс-формы.
Для старта проекта печать почти всегда удобнее. Она позволяет увидеть реальную деталь, собрать дрон, проверить посадку компонентов и быстро внести изменения.
Когда стоит перейти на литье пластика
Если деталь прошла испытания и нужна большая партия, литье пластика может стать более выгодным решением. Это особенно актуально для серийного производства корпусов, крышек, защитных элементов, кронштейнов и одинаковых комплектующих.
Литье пластика подходит, если:
- требуется стабильное качество в партии;
- нужны сотни или тысячи одинаковых деталей;
- важна низкая цена одной штуки при тираже;
- нужен промышленный внешний вид;
- деталь уже прошла этап прототипирования;
- геометрия окончательно утверждена.
В 3DROOM можно начать с 3D-печати, проверить изделие, доработать модель и затем перейти к литью пластика. Такой путь снижает риск ошибок, потому что пресс-форма создается уже после тестирования конструкции.
Как проходит заказ печати деталей для дронов
Процесс обычно состоит из нескольких этапов.
- Передача 3D-модели или образца
- Если у заказчика уже есть модель, ее проверяют на пригодность к печати. Если модели нет, можно разработать ее по чертежу, размерам, фотографии или оригинальной детали.
- Анализ задачи
- Нужно понять, где будет использоваться деталь, какие нагрузки она испытывает, важен ли внешний вид, нужна ли термостойкость и сколько экземпляров требуется.
- Выбор технологии и материала
- Для макета может подойти PLA. Для функционального крепления лучше рассмотреть PETG, ABS, Nylon или инженерные материалы. Для сложной прочной геометрии может быть уместна SLS-печать.
- Подготовка к печати
- Модель проверяют, выбирают ориентацию, задают заполнение, толщину слоя, поддержки и другие параметры.
- Производство детали
- После печати изделие очищают от поддержек, при необходимости обрабатывают и проверяют размеры.
- Тестирование и доработка
- Готовую деталь устанавливают на дрон, проверяют посадку, крепеж, баланс и удобство эксплуатации. При необходимости модель корректируют.
- Повторная печать или переход к серии
- После успешных тестов можно напечатать малую партию или рассмотреть литье пластика для тиража.
На что обратить внимание перед заказом
Чтобы печать деталей для дронов дала хороший результат, желательно заранее подготовить информацию для исполнителя.
Полезно указать:
- назначение детали;
- модель дрона или размеры узла;
- условия эксплуатации;
- предполагаемые нагрузки;
- требования к весу;
- желаемый цвет;
- количество деталей;
- требования к точности;
- наличие резьбы, вставок и крепежа;
- нужна ли постобработка.
Чем точнее исходные данные, тем проще подобрать технологию и материал. Если есть сломанная деталь, ее можно использовать как образец. При этом не всегда стоит просто повторять форму. Иногда лучше усилить слабую зону или изменить геометрию.
Примеры задач для 3DROOM
Для сайта 3droom.pro тема печати деталей для дронов хорошо подходит, потому что многие проекты начинаются с прототипа, а затем переходят к мелкой или серийной партии.
В 3DROOM можно заказать:
- изготовление прототипов деталей для дронов;
- 3д печать деталей для дронов по готовой модели;
- разработку модели по образцу;
- печать креплений, корпусов, защит и держателей;
- подбор материала под нагрузку;
- изготовление малой партии;
- подготовку детали к серийному производству;
- литье пластика после успешных испытаний.
Такой подход удобен для инженеров, мастерских, производителей оборудования, сервисных центров, образовательных проектов и компаний, которым нужны нестандартные пластиковые комплектующие.
Как понять, что деталь получилась качественной
Готовая деталь для дрона должна не только подходить по размеру, но и соответствовать условиям эксплуатации.
Проверьте несколько параметров:
- деталь устанавливается без перекоса;
- отверстия совпадают с крепежом;
- винты не разрушают пластик при затяжке;
- нет трещин, расслоений и сильной деформации;
- провода и разъемы не пережимаются;
- вращающиеся элементы не задевают корпус;
- деталь не мешает охлаждению электроники;
- масса не нарушает баланс дрона;
- конструкция выдерживает вибрации и небольшие удары.
Если деталь используется в ответственной зоне, одного визуального осмотра недостаточно. Нужны испытания в условиях, близких к реальной эксплуатации.
Итог

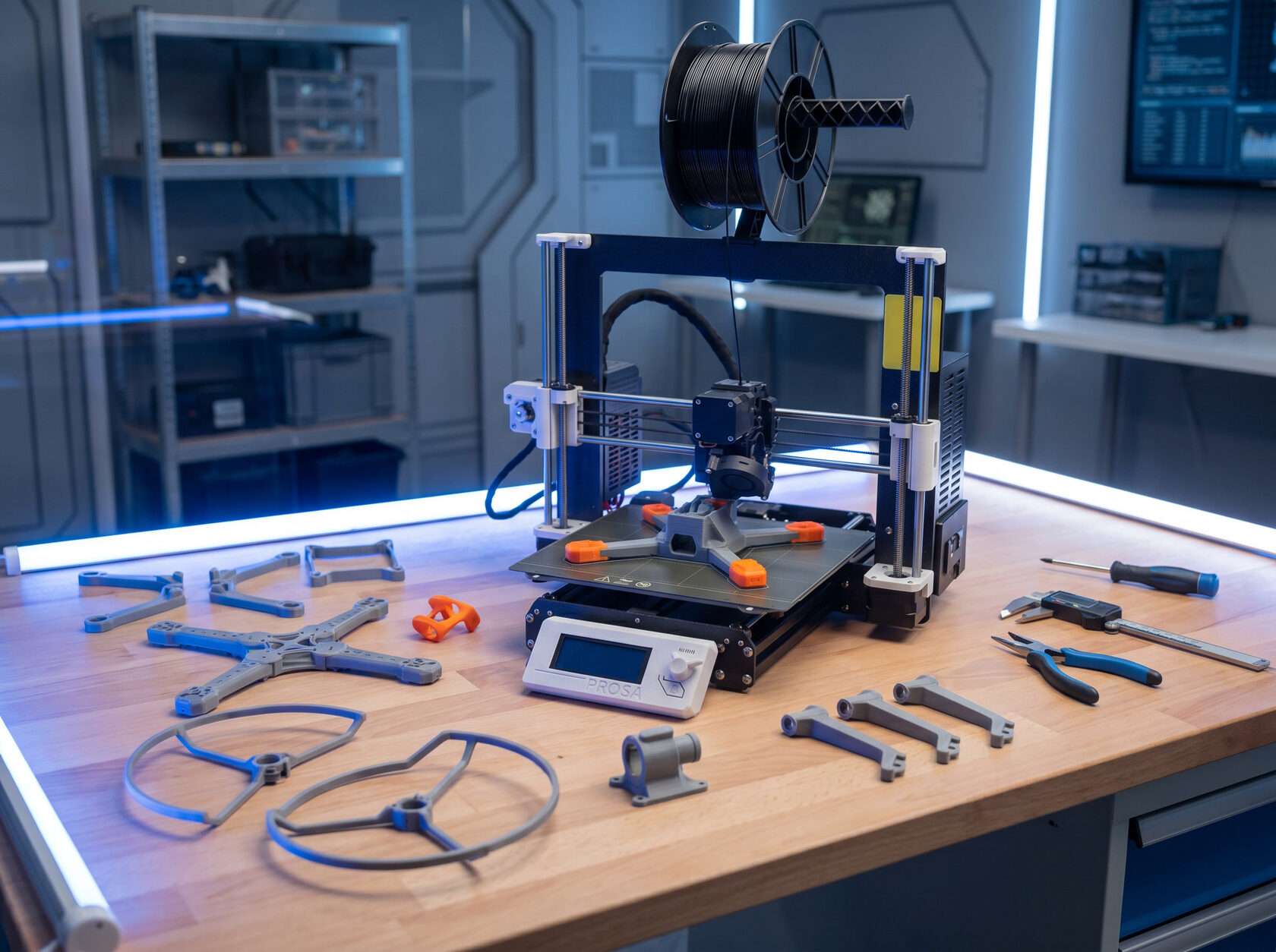

Печать деталей для дронов помогает быстро создавать, ремонтировать и улучшать беспилотные системы без долгого ожидания стандартных комплектующих. Технология особенно полезна для прототипов, кастомных креплений, корпусов, защитных элементов, посадочных опор и малых партий.
Чтобы результат был надежным, важно учитывать материал, ориентацию печати, толщину стенок, крепеж, вес и реальные нагрузки. Для первых образцов и доработок лучше подходит 3D-печать, а для крупных партий после испытаний можно перейти на литье пластика.
Компания 3DROOM помогает пройти весь путь: от идеи и 3D-модели до готовой детали, тестовой партии и серийного производства методом литья. Если вам нужны детали для дронов на 3D принтере, нестандартные пластиковые элементы или подготовка изделия к тиражу, лучше начинать с грамотного прототипирования. Это позволяет избежать ошибок, ускорить разработку и получить деталь, которая действительно подходит под вашу задачу.
