Литье изделий из пластика под давлением: технология для серийного производства
Пластиковые детали используются практически во всех отраслях: от электроники и приборостроения до торгового оборудования, бытовых устройств, автомобильных компонентов и промышленной техники. Когда требуется изготовить не один опытный образец, а полноценную партию одинаковых деталей, одной из наиболее востребованных технологий становится литье изделий из пластика под давлением.
Этот метод позволяет выпускать изделия со стабильной геометрией, повторяемыми характеристиками и качественной поверхностью. После подготовки пресс-формы производственный цикл можно многократно повторять, получая большое количество практически идентичных деталей.
Компания 3DROOM.PRO работает с технологиями 3D-печати и литья пластика, поэтому проект можно последовательно провести от цифровой модели и прототипа до изготовления серийной партии. Такой подход особенно удобен, когда конструкцию необходимо проверить до вложений в производственную оснастку.
Что представляет собой литье пластика под давлением
Литье пластика под давлением представляет собой производственный процесс, при котором полимерный материал нагревается до пластичного или расплавленного состояния, после чего подается внутрь закрытой пресс-формы. Полость формы задает геометрию будущего изделия.
После заполнения формы материал охлаждается и затвердевает. Пресс-форма раскрывается, готовая деталь извлекается, после чего цикл повторяется.
На практике процесс состоит из нескольких основных операций:
- Подготовка полимерного сырья.
- Нагрев материала.
- Подача расплава в пресс-форму.
- Заполнение формообразующей полости.
- Выдержка под заданными технологическими параметрами.
- Охлаждение пластика.
- Раскрытие пресс-формы.
- Извлечение готового изделия.
- Повторение производственного цикла.
Для производства используется термопластавтомат, который часто обозначают сокращением ТПА. Именно оборудование обеспечивает контролируемую подачу материала в пресс-форму и позволяет организовать повторяемый производственный процесс.
Когда выгодно использовать литье изделий из пластика под давлением
Главное преимущество технологии проявляется при изготовлении серий продукции. Подготовка производства требует создания пресс-формы, поэтому для одной или нескольких деталей такой подход может оказаться экономически неоправданным.
Если же необходимо регулярно выпускать десятки, сотни или тысячи одинаковых изделий, затраты на оснастку распределяются на весь объем производства.
Литье изделий из пластика под давлением можно рассматривать для изготовления:
- корпусов электронных устройств;
- крышек и защитных элементов;
- креплений;
- кронштейнов;
- фиксаторов;
- ручек;
- заглушек;
- элементов оборудования;
- деталей бытовых приборов;
- комплектующих для мебели;
- декоративных элементов;
- технических пластиковых деталей;
- элементов механизмов;
- компонентов торгового оборудования;
- изделий под собственным брендом.
Выбор технологии всегда зависит не только от количества деталей. Важно учитывать геометрию изделия, материал, требования к прочности, поверхности, точности и дальнейшим условиям эксплуатации.
Чем литье отличается от 3D-печати
3D-печать и литье пластмасс под давлением решают разные производственные задачи, поэтому эти технологии не обязательно противопоставлять друг другу.
3D-печать удобна на стадии разработки изделия. С ее помощью можно получить физический прототип, проверить размеры, сборку, расположение креплений, удобство эксплуатации и особенности конструкции без изготовления полноценной пресс-формы.
После проверки прототипа модель можно скорректировать и подготовить к серийному выпуску.
На сайте 3DROOM.PRO также рассматривается связка этих технологий: 3D-печать используется для прототипирования и небольших партий, а переход к литью становится актуальным при росте тиража и необходимости повторяемого серийного производства.
Упрощенная схема разработки нового пластикового изделия может выглядеть следующим образом:
идея -> 3D-модель -> прототип -> проверка -> корректировка -> пресс-форма -> пробное литье -> серийное производство
Такой подход позволяет обнаружить часть конструктивных проблем до изготовления дорогостоящей оснастки.
С чего начинается изготовление пластиковых изделий под давлением
Качественное изготовление пластиковых изделий под давлением начинается задолго до запуска термопластавтомата.
Первоначально необходимо определить требования к будущей детали.
Заказчику желательно подготовить:
- 3D-модель изделия;
- чертеж, если он существует;
- информацию о назначении детали;
- предполагаемый тираж;
- требования к внешнему виду;
- условия эксплуатации;
- требования к прочности;
- предпочтительный материал, если он уже выбран;
- информацию о сопрягаемых деталях;
- образец существующего изделия, если требуется изготовить аналог.
Если готовой модели нет, проект может начинаться с разработки геометрии или восстановления изделия по имеющемуся образцу.
Перед изготовлением пресс-формы модель анализируют с точки зрения технологичности. Конструкция, которая хорошо выглядит на экране компьютера или успешно печатается на 3D-принтере, не всегда сразу подходит для литья.
Подготовка 3D-модели к производству
Одним из важнейших этапов является адаптация цифровой модели под выбранную технологию.
При проектировании детали учитывают толщину стенок, переходы между элементами, расположение ребер жесткости, особенности извлечения изделия из формы и другие параметры.
Например, слишком массивные участки могут охлаждаться иначе, чем тонкие стенки. Острые переходы способны создавать нежелательную концентрацию напряжений, а отсутствие необходимых технологических уклонов может осложнить извлечение изделия.
Поэтому перед запуском производства конструкцию анализируют комплексно.
В зависимости от проекта могут корректироваться:
- толщина стенок;
- радиусы;
- ребра жесткости;
- защелки;
- посадочные места;
- отверстия;
- внутренние элементы;
- углы;
- переходы между стенками;
- геометрия сложных выступов.
Технологическая подготовка позволяет снизить вероятность необходимости переделывать пресс-форму после первых испытаний. На 3droom.pro также отдельно отмечается важность адаптации модели, равномерности стенок, технологических уклонов, радиусов и продуманной конструкции ребер жесткости перед запуском литья.

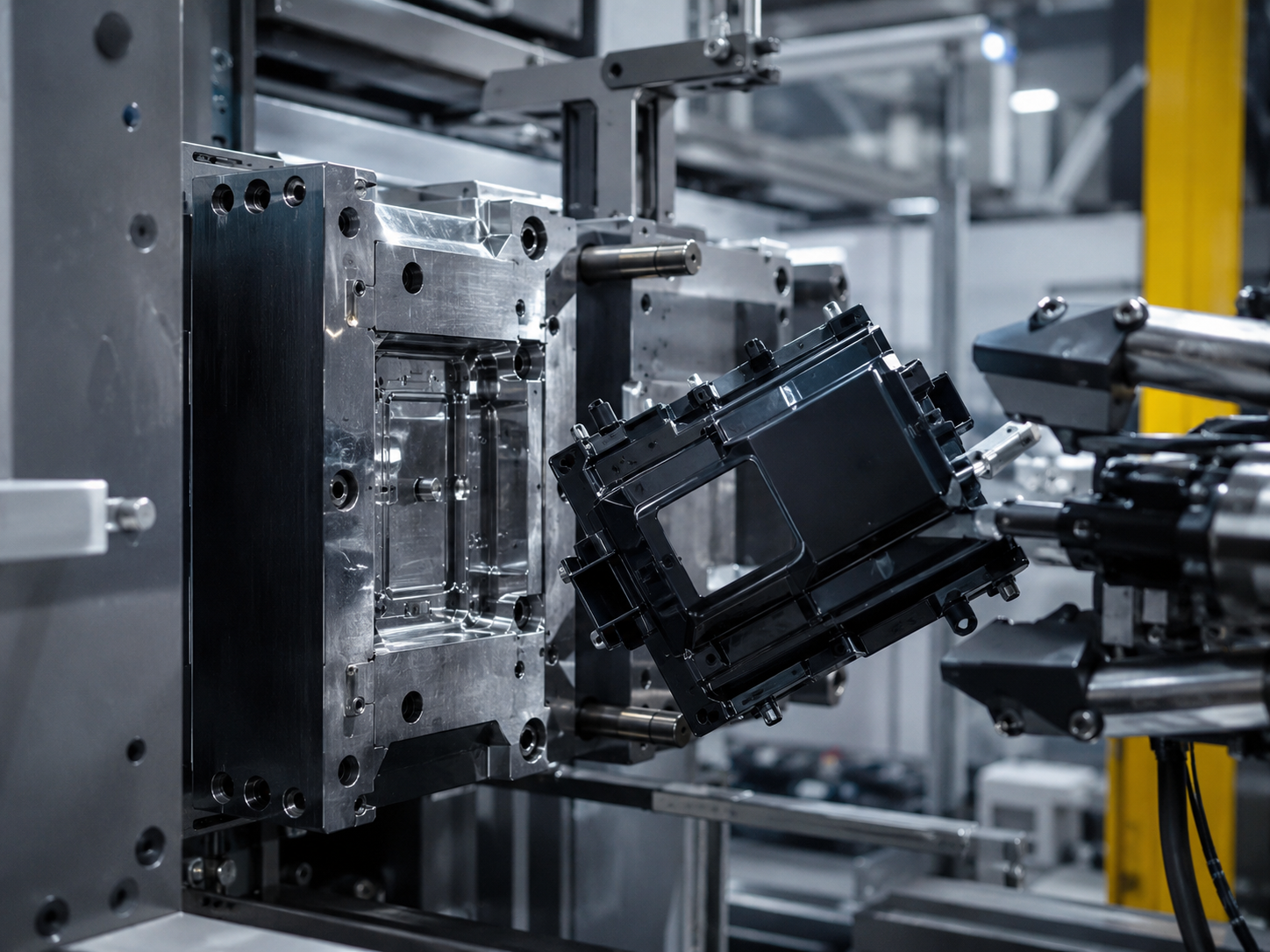

Для чего нужна пресс-форма
Пресс-форма является одной из ключевых частей производственного процесса. Именно ее рабочая полость определяет форму будущего пластикового изделия.
Конструкция оснастки зависит от конкретной детали. Чем сложнее геометрия изделия, тем больше факторов требуется учитывать при проектировании.
При разработке пресс-формы необходимо продумать:
- формообразующие поверхности;
- расположение линии разъема;
- способ заполнения полости пластиком;
- извлечение готового изделия;
- охлаждение;
- расположение отдельных конструктивных элементов;
- возможность стабильного повторения производственного цикла.
Создание пресс-формы требует вложений на старте проекта, но затем одна оснастка может использоваться для последовательного изготовления серии деталей.
Именно поэтому стоимость одной единицы продукции нельзя оценивать только по стоимости самой пресс-формы. Необходимо рассматривать весь запланированный объем производства.
Какие пластики можно использовать
Для производства методом литья применяются различные термопластичные материалы. Конкретный полимер выбирается исходя из требований к готовому изделию.
При выборе необходимо учитывать:
- механическую нагрузку;
- температурный режим;
- необходимую жесткость;
- ударостойкость;
- внешний вид;
- контакт с влагой;
- химическую среду;
- требования к поверхности;
- назначение изделия.
В разных проектах могут применяться ABS, полипропилен, полиэтилен, полиамид, поликарбонат и другие виды полимерного сырья.
Нельзя выбирать материал только по принципу минимальной цены. Деталь должна соответствовать реальным условиям эксплуатации.
Например, материал корпуса электронного устройства и пластик для нагруженного технического элемента могут иметь совершенно разные характеристики.
Поэтому перед запуском литья пластмасс под давлением желательно заранее сформировать технические требования к изделию.
Основные преимущества технологии
Популярность литья объясняется возможностью организовать эффективное серийное производство пластиковых компонентов.
Повторяемость деталей
При правильно настроенном процессе изделия одной партии имеют стабильную геометрию. Это особенно важно для компонентов, которые должны собираться с другими деталями.
Производительность
После изготовления формы и настройки оборудования производственные циклы можно повторять многократно.
Возможность выпуска крупных партий
Технология хорошо подходит для проектов, где требуется регулярное изготовление одинаковых изделий.
Качественная поверхность
Во многих случаях поверхность детали после извлечения из пресс-формы уже соответствует требованиям готового изделия или требует минимальной дополнительной обработки.
Большой выбор пластиков
Под конкретную задачу можно подобрать материал с необходимыми эксплуатационными свойствами.
Масштабирование производства
Если продукт успешно продается и объем заказов увеличивается, технология позволяет переходить к более крупному серийному выпуску без изменения самого принципа производства.
От чего зависит стоимость литья пластика под давлением
Назвать универсальную цену изготовления детали без технической информации невозможно. Стоимость рассчитывается индивидуально для каждого проекта.
На бюджет влияют несколько основных факторов.
Геометрия изделия
Простая пластиковая заглушка и сложный корпус с внутренними элементами требуют разной оснастки и разной подготовки.
Размер детали
Габариты изделия влияют на объем материала, размеры оснастки и требования к оборудованию.
Материал
Разные полимеры отличаются стоимостью и условиями переработки.
Конструкция пресс-формы
Сложность оснастки может существенно влиять на первоначальные вложения.
Тираж
Количество изделий является одним из главных параметров расчета.
При увеличении тиража затраты на создание формы распределяются между большим количеством единиц продукции. Поэтому серийный выпуск обычно оценивается не только по общей стоимости проекта, но и по себестоимости одной детали.
Дополнительные операции
В отдельных проектах могут потребоваться сборка, механическая обработка, окрашивание или другие действия после извлечения изделия.
Для предварительного расчета лучше сразу предоставить производителю модель, размеры, материал или требования к нему и предполагаемое количество изделий.
Какие ошибки увеличивают стоимость проекта
Часть дополнительных расходов появляется не на производстве, а еще на стадии подготовки.
Одна из распространенных ошибок заключается в слишком раннем изготовлении пресс-формы. Если конструкция изделия еще регулярно меняется, доработка оснастки может потребовать дополнительных затрат.
Поэтому новый продукт разумно сначала проверить физически.
Прототип позволяет оценить:
- реальные размеры;
- пропорции;
- сборку;
- удобство использования;
- положение отверстий;
- работу защелок;
- совместимость с другими компонентами.
Для подобных задач хорошо подходит 3D-печать. Если после тестирования обнаруживается ошибка, обычно проще изменить цифровую модель и изготовить новый прототип, чем корректировать уже готовую производственную оснастку. Возможность совмещать прототипирование на 3D-печати и дальнейшее литье также используется в производственном подходе 3DROOM.PRO.
Прототип перед запуском серии
Даже качественная компьютерная визуализация не всегда дает полное представление о будущем изделии.
Физический образец можно взять в руки, установить в оборудование, соединить с другими компонентами и проверить в реальных условиях.
Это особенно важно для:
- новых корпусов;
- устройств собственной разработки;
- стартапов;
- инженерных изделий;
- креплений;
- деталей с защелками;
- элементов сложной сборки;
- продукции, которая ранее не выпускалась.
После проверки прототипа конструкция утверждается либо возвращается на доработку.
Такой этап помогает сделать изготовление пластиковых изделий под давлением более предсказуемым.
Как проходит производство партии
После утверждения модели и подготовки оснастки начинается настройка оборудования.
Сначала могут выполняться пробные циклы. Полученные изделия проверяются по основным параметрам.
Оцениваются:
- геометрия;
- заполнение формы;
- внешний вид;
- отсутствие критичных дефектов;
- работа конструктивных элементов;
- соответствие размеров требованиям проекта.
При необходимости технологические параметры корректируются.
После утверждения образца начинается выпуск основной партии.
В процессе серийного производства важно поддерживать стабильные настройки, контролировать сырье и периодически проверять качество готовых изделий.
Какие дефекты могут возникать при неправильной подготовке
Литье является технологичным и управляемым процессом, но результат зависит сразу от конструкции детали, материала, пресс-формы и производственных режимов.
При ошибках могут возникать:
- неполное заполнение отдельных участков;
- деформации;
- усадочные дефекты;
- заметные линии соединения потоков;
- следы от технологических элементов формы;
- отклонения геометрии;
- проблемы с извлечением изделия;
- нежелательные изменения поверхности.
Именно поэтому производство нельзя сводить только к загрузке пластика в оборудование. Значительная часть качества будущей партии определяется инженерной подготовкой.
Литье пластика для стартапов и новых продуктов
Новая идея далеко не всегда требует немедленного заказа большой партии.
Для стартапа более безопасной может быть поэтапная схема.
Сначала создается цифровая модель. Затем производится один или несколько прототипов. После тестирования конструкция корректируется. Далее можно определить потенциальный спрос и только после этого принимать решение о создании пресс-формы.
Такой подход снижает риск получить большую партию изделия с конструктивной ошибкой.
Когда продукт уже протестирован и необходимо масштабировать выпуск, литье изделий из пластика под давлением становится логичным следующим этапом производственного развития.
Можно ли изготовить деталь по готовому образцу
Не каждый заказчик располагает исходной CAD-моделью. Иногда имеется только физический образец старой детали, которую невозможно купить отдельно или необходимо воспроизвести для собственного оборудования.
В таких ситуациях проект может начинаться с анализа существующего изделия.
В зависимости от задачи выполняется восстановление геометрии и создается цифровая модель. При этом не всегда требуется полностью копировать оригинальную деталь. Иногда полезнее одновременно устранить недостатки исходной конструкции.
На сайте 3DROOM.PRO отдельно описывается маршрут производства по существующему образцу: анализ детали, создание 3D-модели, подготовка оснастки, пробные отливки и дальнейший выпуск партии.
Что выбрать: литье или печать небольшой партии
Универсальной границы, после которой обязательно нужно переходить на литье, не существует.
Экономику необходимо считать для каждого изделия отдельно.
Для небольшой партии 3D-печать может оказаться выгоднее, потому что не требует производства пресс-формы. Особенно это актуально, если конструкция еще изменяется.
При увеличении объема преимущество постепенно может переходить к литью.
Поэтому правильный вопрос звучит не так: "Какая технология дешевле?"
Гораздо полезнее определить:
- сколько деталей необходимо сейчас;
- сколько потребуется в дальнейшем;
- будет ли конструкция изменяться;
- какой материал требуется;
- какие нагрузки испытывает изделие;
- насколько важна поверхность;
- планируется ли регулярное производство.
После этого можно сравнить разные производственные сценарии.
Как заказать литье изделий из пластика под давлением
Для начала проекта не обязательно самостоятельно разбираться во всех параметрах производственного оборудования.
На первом этапе достаточно подготовить основные данные.
Желательно указать:
- Что необходимо изготовить.
- Для чего используется изделие.
- Есть ли готовая 3D-модель.
- Размеры детали.
- Предполагаемый тираж.
- Требования к материалу.
- Требования к внешнему виду.
- Условия эксплуатации.
- Есть ли физический образец.
Чем подробнее исходная информация, тем точнее можно определить технологический маршрут и предварительно оценить стоимость.
Если изделие находится только на стадии идеи, работу можно начать с моделирования и прототипирования. Если модель уже протестирована, следующим этапом становится подготовка к серийному выпуску.
Почему удобно объединять 3D-печать и литье в одном проекте
Основное преимущество комплексного подхода состоит в последовательности.
Не нужно рассматривать прототип и серийную деталь как два совершенно независимых проекта.
Сначала изделие можно проверить с помощью аддитивного производства, затем внести изменения в цифровую модель и после окончательного согласования перейти к пресс-форме.
Для заказчика это означает более понятный маршрут:
разработка -> прототипирование -> проверка -> подготовка оснастки -> пробная партия -> серия
3DROOM.PRO оказывает услуги 3D-печати и литья пластика, что позволяет использовать обе технологии на разных стадиях одного проекта.
Литье пластмасс под давлением для серийных изделий
Для бизнеса важна не только возможность изготовить деталь, но и повторить результат в необходимом количестве.
Именно в этом заключается одно из основных преимуществ технологии.
Литье пластмасс под давлением подходит для выпуска коммерческой продукции, собственных разработок, запасных частей, корпусов, технических компонентов и других изделий, которые необходимо производить партиями.
При этом хороший результат начинается не с термопластавтомата, а с правильно подготовленной конструкции.
Инженерный анализ, выбор материала, прототипирование, проектирование пресс-формы и тестовый запуск являются частями единого производственного процесса.
Заключение
Литье изделий из пластика под давлением является эффективным способом перехода от разработанной модели к стабильному серийному производству. Технология позволяет выпускать одинаковые пластиковые детали, масштабировать объем производства и использовать широкий ассортимент материалов под конкретные эксплуатационные требования.
Однако эффективность проекта во многом зависит от подготовки. Перед изготовлением пресс-формы необходимо проверить геометрию, определить материал, оценить будущий тираж и убедиться, что конструкция подходит для выбранного способа производства.
Если изделие разрабатывается с нуля, рациональным маршрутом может стать создание 3D-модели, изготовление прототипа на 3D-принтере, тестирование конструкции и последующий переход к литью.
Такой подход объединяет преимущества быстрого прототипирования и серийного производства и позволяет двигаться от идеи к готовой партии последовательно, без лишних технологических этапов.
