Встраивание подшипников и втулок после печати

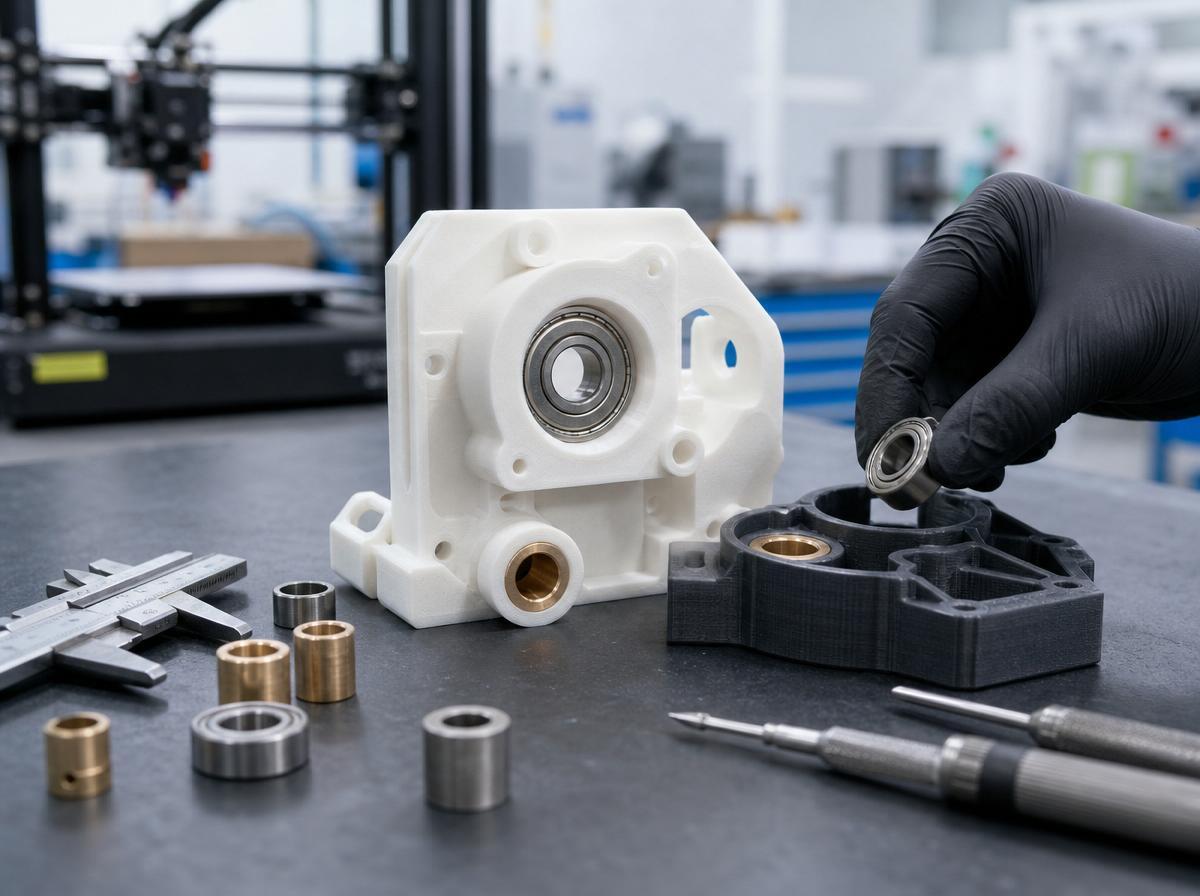

Встраивание подшипников и втулок после печати позволяет превратить обычную пластиковую деталь в рабочий механический узел. Это особенно важно для корпусов, направляющих, роликов, рычагов, шестерен, кареток, прототипов, оснастки и функциональных изделий, где требуется вращение, скольжение, точное позиционирование или усиление посадочного места.
3D-печать дает большую свободу в проектировании, но сама по себе напечатанная деталь не всегда способна выдерживать постоянное трение, нагрузку на ось или многократную сборку и разборку. Поэтому в инженерных изделиях часто используют металлические, бронзовые, латунные, фторопластовые или полимерные вставки. Они повышают срок службы узла, улучшают точность посадки и делают изделие ближе к серийному образцу.
Компания 3Droom.pro выполняет 3D-печать, изготовление функциональных прототипов и литье пластика. При необходимости деталь можно спроектировать так, чтобы установка втулок в пластик или монтаж подшипников выполнялись аккуратно, надежно и без лишней доработки после изготовления.
Зачем нужны подшипники и втулки в 3D-печатных деталях
Пластиковая деталь, изготовленная методом 3D-печати, может быть прочной и точной, но при контакте с валом или осью материал постепенно изнашивается. Особенно это заметно, если узел работает под нагрузкой, вращается на высокой скорости или испытывает вибрации. В таких случаях встраивание подшипников становится не дополнительной опцией, а важной частью конструкции.
Подшипник нужен там, где есть вращение. Он снижает трение, стабилизирует движение и защищает пластиковый корпус от разбивания посадочного отверстия. Втулка чаще используется для скольжения, фиксации, усиления отверстия или создания износостойкой поверхности. В некоторых проектах втулка заменяет подшипник, если скорость вращения небольшая, а конструкция должна быть простой и недорогой.
Основные задачи таких вставок:
- уменьшить трение между валом и корпусом;
- повысить ресурс напечатанной детали;
- сохранить геометрию отверстий при нагрузке;
- обеспечить плавное вращение или скольжение;
- усилить резьбовые и посадочные зоны;
- сделать прототип пригодным для реальных испытаний;
- подготовить изделие к дальнейшему литью пластика.
Правильно выполненная 3D печать с подшипниками помогает получить не декоративную модель, а полноценную инженерную деталь, которую можно тестировать, устанавливать в оборудование или использовать в составе сборочного узла.
Где применяется встраивание подшипников и втулок
Технология востребована в разных направлениях. Чаще всего ее используют при изготовлении прототипов механизмов, малых серий, ремонтных деталей, экспериментальной оснастки и нестандартных корпусов.
Примеры применения:
- ролики и направляющие для конвейеров;
- каретки для линейного перемещения;
- корпуса редукторов и приводных узлов;
- шарнирные соединения;
- поворотные кронштейны;
- держатели валов;
- шестерни и колеса;
- прототипы бытовой техники;
- детали для станков, роботов и приборов;
- технологическая оснастка для производства.
Для сайта производственной компании такая тема особенно важна, потому что заказчики часто приходят не просто за красивой моделью, а за деталью, которая должна работать. Встраивание втулок и подшипников помогает закрыть этот запрос: изделие можно напечатать, собрать, проверить и при необходимости адаптировать под серийное производство методом литья пластика.
Подшипник или втулка: что выбрать
Выбор зависит от задачи. Ошибка на этом этапе может привести к люфту, заклиниванию, растрескиванию корпуса или быстрому износу детали.
Когда лучше использовать подшипник
Подшипник подходит, если узел должен вращаться плавно, часто и с минимальным сопротивлением. Его выбирают для колес, роликов, шкивов, валов, редукторов и других элементов, где движение происходит регулярно.
Подшипник особенно полезен, если:
- деталь вращается с заметной скоростью;
- важна плавность хода;
- нужно снизить потери на трение;
- вал должен быть хорошо зафиксирован;
- требуется точная геометрия вращения;
- узел будет проходить ресурсные испытания.
При этом важно учитывать диаметр наружной обоймы, ширину подшипника, зазор для монтажа и способ фиксации. Если посадочное место слишком плотное, пластиковая стенка может треснуть. Если оно слишком свободное, подшипник начнет проворачиваться в корпусе.
Когда лучше использовать втулку
Втулка подходит для узлов скольжения, направляющих, шарниров, усиленных отверстий и мест, где нагрузка есть, но вращение не слишком быстрое. Установка втулок в пластик часто применяется, когда нужно защитить отверстие от износа или обеспечить стабильную посадку металлического штифта.
Втулки бывают разными:
- латунные;
- бронзовые;
- стальные;
- фторопластовые;
- полиамидные;
- самосмазывающиеся;
- резьбовые;
- гладкие;
- с насечкой или буртом.
Латунные и бронзовые втулки хорошо подходят для прочных технических изделий. Фторопластовые варианты снижают трение. Резьбовые вставки используют там, где нужно часто закручивать и выкручивать винт без повреждения пластика.
Как проектировать посадочные места
Качество установки зависит не только от самой печати, но и от подготовки 3D-модели. Посадочное место нужно проектировать заранее. Нельзя просто напечатать отверстие точного диаметра и ожидать, что подшипник или втулка идеально встанут без доработки. У разных технологий печати есть свои допуски, усадка, шероховатость и особенности формирования отверстий.
При проектировании учитывают:
- материал детали;
- технологию 3D-печати;
- направление слоев;
- нагрузку на узел;
- способ установки вставки;
- температуру эксплуатации;
- возможность последующего обслуживания;
- необходимость демонтажа.
Если изделие планируется не только печатать, но и переводить в литье пластика, конструкцию лучше сразу делать с учетом будущей пресс-формы. Это экономит время и снижает риск переделок.
Диаметр отверстия
Посадочное отверстие редко делают равным номинальному размеру вставки. Для подшипников обычно закладывают небольшой натяг или минимальный зазор, в зависимости от материала и способа установки. Для втулок с насечкой часто требуется более плотная посадка, чтобы вставка надежно держалась в пластике.
Но универсального значения нет. Например, жесткий пластик может треснуть при чрезмерном натяге, а более эластичный материал способен компенсировать небольшое отклонение. Поэтому при ответственных проектах лучше печатать тестовые образцы с несколькими вариантами диаметра и выбирать оптимальный по фактической посадке.
Толщина стенки вокруг отверстия
Одна из частых ошибок при встраивании подшипников и втулок после печати заключается в слишком тонкой стенке вокруг посадочного места. При запрессовке такая зона может лопнуть. При работе узла она может деформироваться или начать расшатываться.
Для надежной конструкции нужно оставить достаточный массив материала вокруг отверстия. Чем выше нагрузка и чем больше диаметр вставки, тем толще должна быть стенка. Также стоит предусмотреть ребра жесткости, если корпус испытывает боковое усилие.
Глубина посадки
Подшипник должен сидеть в корпусе ровно, без перекоса. Если посадочное место слишком мелкое, вставка будет выпадать или перекашиваться. Если слишком глубокое, могут появиться сложности со сборкой, демонтажем и доступом к валу.
Для втулок глубина особенно важна, потому что от площади контакта зависит устойчивость к проворачиванию и вырыванию. Иногда лучше использовать втулку с буртом, чтобы она упиралась в поверхность детали и не уходила внутрь при нагрузке.
Основные способы установки после печати
Есть несколько способов закрепить подшипники и втулки в напечатанных деталях. Выбор зависит от материала, требуемой точности, нагрузки и доступного оборудования.
Запрессовка
Запрессовка используется чаще всего. Подшипник или втулку устанавливают в посадочное отверстие с небольшим натягом. Для аккуратной работы желательно использовать ручной пресс, тиски с ровными губками или специальную оправку.
Важно давить строго по оси. Нельзя забивать подшипник молотком напрямую, потому что удар может повредить обойму, шарики или пластиковую деталь. Если требуется усилие, лучше использовать промежуточную оправку, которая равномерно распределяет давление по наружной обойме.
Преимущества запрессовки:
- быстрое выполнение;
- отсутствие клея;
- чистый внешний вид;
- хорошая фиксация при правильном натяге;
- возможность серийной сборки.
Недостатки:
- нужен точный диаметр отверстия;
- есть риск трещин при чрезмерном натяге;
- не все пластики хорошо переносят механическое давление.
Термическая установка
Термическая установка часто применяется для латунных резьбовых втулок. Вставку нагревают паяльником или специальным монтажным инструментом, после чего она плавно входит в пластик. Материал вокруг втулки размягчается, затем остывает и плотно фиксирует вставку.
Такой способ удобен для деталей из термопластов. Он позволяет получить прочное резьбовое соединение без нарезания резьбы прямо в пластике. Особенно хорошо это работает для корпусов, крышек, крепежных стоек и узлов, которые нужно многократно разбирать.
При термической установке важно не перегреть пластик. Избыточная температура может вызвать деформацию, просадку поверхности или смещение втулки. Поэтому используют контролируемый нагрев и монтажную оснастку.
Вклейка
Клеевая фиксация подходит для случаев, когда посадочное отверстие имеет небольшой зазор или когда нельзя создавать натяг. Для фиксации используют эпоксидные составы, цианоакрилатные клеи, анаэробные фиксаторы или специальные клеи для пластика.
Вклейка удобна для прототипов, единичных изделий и деталей сложной формы. Но перед использованием нужно проверить совместимость клея с материалом. Некоторые пластики плохо склеиваются без подготовки поверхности.
Преимущества вклейки:
- можно компенсировать небольшой зазор;
- меньше риск растрескивания детали;
- подходит для хрупких материалов;
- не требуется сильное механическое давление.
Недостатки:
- нужна выдержка до полного отверждения;
- сложнее контролировать соосность;
- излишки клея могут попасть в рабочую зону подшипника;
- демонтаж часто затруднен.
Установка в процессе сборки с фиксаторами
Иногда подшипник или втулку не запрессовывают намертво, а фиксируют крышкой, стопорным кольцом, винтами, буртом или прижимной пластиной. Такой подход удобен, если элемент должен быть обслуживаемым.
Например, в корпусе можно предусмотреть посадочное гнездо, а сверху закрыть его крышкой на винтах. Подшипник будет удерживаться геометрией корпуса, но при необходимости его можно заменить. Это особенно удобно для экспериментальных механизмов и опытных образцов.
Материалы для 3D-печати и особенности установки
Один и тот же подшипник может по-разному устанавливаться в PLA, PETG, ABS, Nylon или инженерные пластики. Поэтому при заказе детали важно заранее понимать условия эксплуатации.
PLA
PLA хорошо печатается и дает точную геометрию, но он относительно хрупкий и плохо переносит высокую температуру. Запрессовку нужно выполнять аккуратно, без большого натяга. Для нагреваемых втулок PLA подходит, но есть риск локальной деформации.
PLA можно использовать для макетов, демонстрационных прототипов и узлов с небольшой нагрузкой. Для рабочих механизмов лучше рассмотреть более стойкие материалы.
PETG
PETG более вязкий и ударопрочный, чем PLA. Он лучше переносит запрессовку и меньше склонен к хрупкому разрушению. Для многих функциональных прототипов это хороший выбор.
При установке подшипников PETG может немного пружинить, поэтому важно не делать посадку слишком свободной. В противном случае подшипник начнет вращаться в корпусе.
ABS и ASA
ABS и ASA подходят для технических деталей, которые должны выдерживать умеренные нагрузки и температуру. Эти материалы можно обрабатывать, шлифовать, сверлить и дорабатывать после печати. Втулки и подшипники в таких корпусах обычно держатся надежно при правильной геометрии.
ASA дополнительно устойчив к ультрафиолету, поэтому его выбирают для деталей, которые будут использоваться на улице.
Nylon и композитные материалы
Полиамид и армированные пластики хорошо подходят для нагруженных узлов. Они прочные, износостойкие и лучше переносят механические нагрузки. Однако печать такими материалами требует опыта, а посадочные размеры нужно контролировать особенно внимательно.
Для деталей, где встраивание втулок связано с высокой нагрузкой, полиамид может быть удачным решением. Но он может впитывать влагу, что влияет на размеры и свойства изделия.
Частые ошибки при встраивании подшипников и втулок
Даже простая вставка может испортить деталь, если не учесть конструктивные нюансы. Ниже перечислены ошибки, которые чаще всего встречаются при самостоятельной подготовке моделей.
Слишком плотная посадка
Если отверстие слишком маленькое, вставка входит с чрезмерным усилием. В результате появляются микротрещины, расслоение или деформация корпуса. Иногда дефект заметен сразу, а иногда проявляется уже во время работы механизма.
Слишком свободная посадка
Если отверстие слишком большое, подшипник или втулка не фиксируются. Вращение может происходить не внутри подшипника, а между наружной обоймой и пластиком. Это быстро разбивает посадочное место.
Неправильная ориентация печати
Направление слоев влияет на прочность. Если нагрузка раскрывает слои, деталь может треснуть при запрессовке или эксплуатации. Для посадочных мест важно выбирать ориентацию так, чтобы усилия распределялись по максимально прочному направлению.
Отсутствие фаски
Фаска помогает вставке войти ровно и без задиров. Если край отверстия острый, втулка может срезать пластик, а подшипник может пойти с перекосом. Небольшая фаска улучшает сборку и делает внешний вид аккуратнее.
Игнорирование допусков печати
У каждой технологии 3D-печати есть фактическая точность. Даже если в модели отверстие задано идеально, после печати оно может отличаться от расчетного размера. Поэтому для точных посадок лучше заранее согласовать допуски или изготовить тестовую деталь.
Как повысить надежность узла
Чтобы встраивание подшипников и втулок после печати дало хороший результат, нужно рассматривать изделие как инженерную сборку, а не как отдельную пластиковую форму. Важно продумать весь путь: от 3D-модели до финальной эксплуатации.
Практические рекомендации:
- закладывайте посадочные места еще на этапе проектирования;
- используйте фаски и направляющие заходы;
- оставляйте достаточную толщину стенки;
- усиливайте зону ребрами жесткости;
- выбирайте материал под нагрузку и температуру;
- делайте тестовые образцы для точных посадок;
- учитывайте направление слоев;
- не допускайте перекоса при установке;
- используйте оправки и монтажную оснастку;
- защищайте подшипник от попадания клея и пыли.
Если узел должен быть ремонтопригодным, лучше предусмотреть разборную фиксацию. Если задача состоит в максимальной прочности, можно использовать запрессовку, термовставки или комбинированное крепление.
3D-печать с подшипниками для прототипов и малых серий
При разработке нового изделия часто нужно быстро проверить механику. Классическое изготовление деталей на станках может быть дорогим и долгим, особенно если конструкция еще меняется. 3D-печать позволяет быстро получить корпус, каретку, кронштейн или другую деталь, затем установить в нее подшипники и втулки, собрать узел и провести испытания.
Такой подход удобен для инженеров, стартапов, производственных компаний и частных разработчиков. Можно напечатать несколько вариантов детали, сравнить посадки, проверить люфт, оценить износ и выбрать оптимальную конструкцию. После этого модель дорабатывается и при необходимости переводится в более прочный материал или в литье пластика.
Компания 3Droom.pro может быть полезна на разных этапах:
- изготовление прототипа по готовой 3D-модели;
- помощь в адаптации модели под печать;
- подбор материала под задачу;
- печать тестовых образцов;
- изготовление малой серии;
- подготовка конструкции к литью пластика;
- производство пластиковых деталей для дальнейшей сборки.
В результате заказчик получает не просто распечатанную форму, а более продуманную деталь, пригодную для проверки в реальных условиях.
Встраивание втулок для резьбовых соединений
Отдельного внимания заслуживают резьбовые втулки. Напечатанная резьба в пластике подходит не для всех задач. Если винт нужно закрутить один раз, этого может быть достаточно. Но если соединение будет регулярно разбираться, пластиковая резьба быстро изнашивается.
Резьбовая втулка решает эту проблему. Она создает прочную металлическую резьбу внутри пластиковой детали. Это особенно важно для корпусов приборов, крышек, крепежных стоек, панелей и элементов, где требуется аккуратная сборка на винтах.
Установка втулок в пластик может выполняться термическим способом или запрессовкой. Для надежности втулки часто имеют насечки, рифление или специальный профиль. После установки они сопротивляются проворачиванию и вырыванию.
Преимущества резьбовых втулок:
- прочная резьба в пластиковом корпусе;
- возможность многократной сборки;
- аккуратный внешний вид;
- снижение риска сорвать крепление;
- повышение качества прототипа или серийной детали.
Если изделие в будущем будет изготавливаться литьем пластика, места под резьбовые втулки можно заранее заложить в конструкцию. Это упростит переход от опытного образца к стабильному производству.
Нужно ли дорабатывать отверстия после печати
Иногда после печати отверстие приходится калибровать сверлом, разверткой или шлифовкой. Это нормально для точных посадок, особенно если требуется минимальный люфт. Но лучше не превращать доработку в основной способ исправления ошибок модели.
Оптимальный подход выглядит так:
- Сначала проектируется посадочное место с учетом материала и технологии.
- Затем печатается тестовый фрагмент или первая деталь.
- После этого проверяется фактическая посадка.
- При необходимости корректируется диаметр в модели.
- Финальная партия печатается уже с уточненными параметрами.
Такой метод экономит время, снижает количество брака и делает результат предсказуемым.
Когда стоит обращаться к специалистам
Самостоятельно поставить подшипник или втулку можно в простой детали. Но если изделие должно работать под нагрузкой, входить в состав механизма или использоваться в коммерческом проекте, лучше заранее продумать конструкцию вместе со специалистами.
Профессиональный подход нужен, если:
- деталь испытывает регулярную механическую нагрузку;
- важна точность соосности;
- есть несколько подшипников на одной оси;
- нужно избежать люфта;
- планируется малая серия;
- изделие должно выглядеть аккуратно;
- требуется подготовка к литью пластика;
- необходимо подобрать материал под условия эксплуатации.
Специалисты по 3D-печати помогут выбрать технологию, материал, ориентацию модели и параметры посадки. Это особенно важно, если в одной детали сочетаются тонкие стенки, крепеж, подшипники, втулки и сложная геометрия.
Почему важно думать о сборке заранее
Многие проблемы возникают не из-за плохой печати, а из-за того, что сборку не учли при проектировании. Деталь может красиво выглядеть в 3D-модели, но оказаться неудобной для установки вставок. Например, подшипник невозможно запрессовать без перекоса, втулка уходит слишком глубоко, к отверстию нет доступа или стенка не выдерживает усилия.
Чтобы избежать таких ситуаций, нужно заранее ответить на несколько вопросов:
- как именно будет устанавливаться вставка;
- каким инструментом будет выполняться монтаж;
- можно ли заменить подшипник при износе;
- выдержит ли пластик усилие запрессовки;
- есть ли место для фаски и упора;
- нужна ли фиксация от проворота;
- будет ли деталь использоваться как прототип или как рабочее изделие.
Такой подход делает конструкцию надежнее и сокращает расходы на переделки.
Заключение
Встраивание подшипников и втулок после печати помогает значительно расширить возможности 3D-печатных деталей. С помощью таких вставок можно повысить ресурс изделия, снизить трение, усилить отверстия, создать прочные резьбовые соединения и приблизить прототип к реальным условиям эксплуатации.
Качественный результат зависит от трех факторов: грамотного проектирования, правильного выбора материала и аккуратной установки. Важно учитывать допуски печати, толщину стенок, направление слоев, способ фиксации и будущие нагрузки. Тогда 3D печать с подшипниками или установка втулок в пластик будут работать не как временное решение, а как полноценная инженерная технология.
3Droom.pro предоставляет услуги 3D-печати и литья пластика, поэтому может помочь как с изготовлением единичного прототипа, так и с подготовкой изделия к дальнейшему производству. Если деталь должна вращаться, скользить, выдерживать нагрузку или регулярно собираться на винтах, подшипники и втулки стоит учитывать уже на этапе проектирования.
