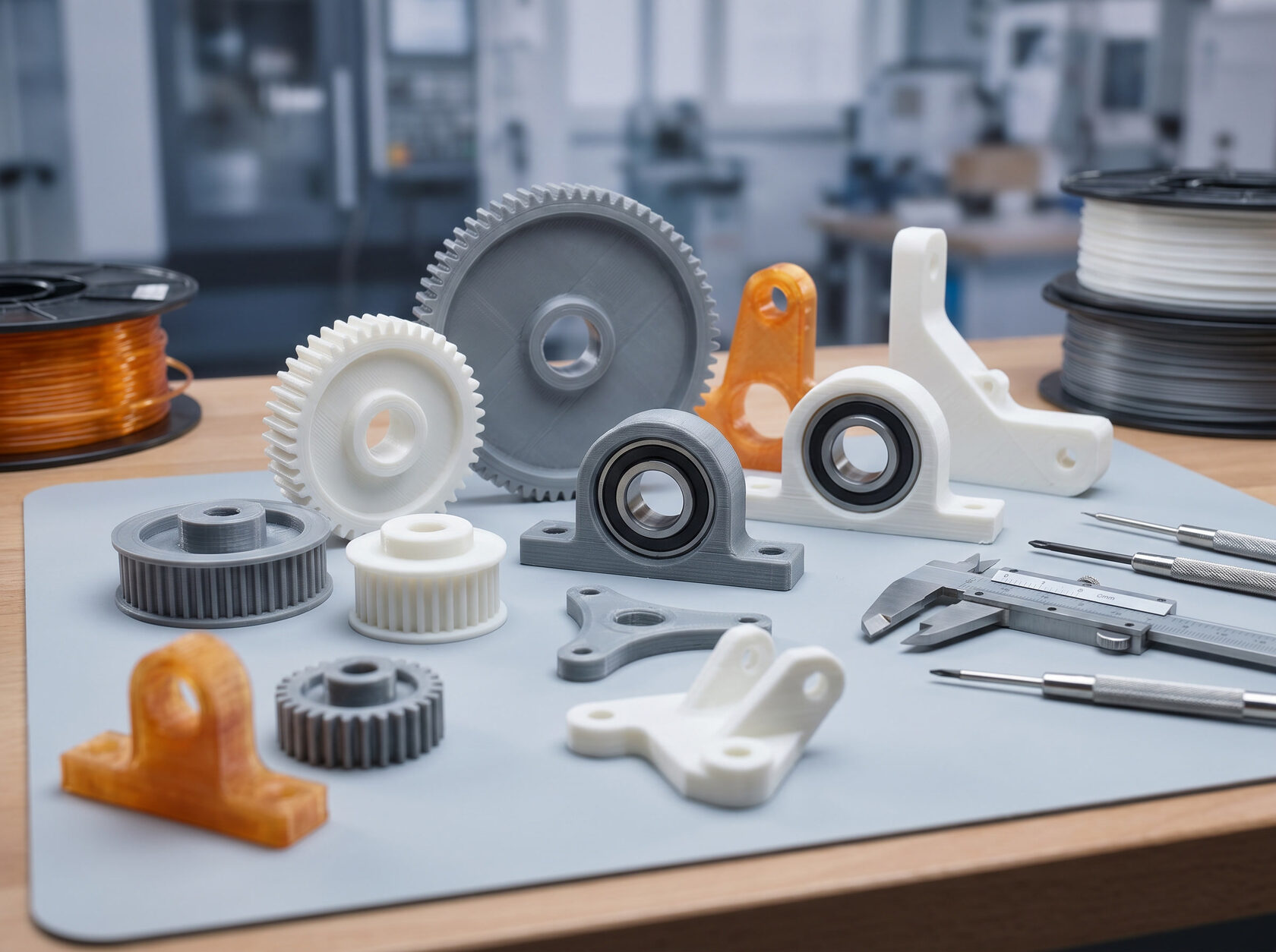

Шестерёнки, шкивы, подшипники в напечатанных деталях
3D-печать давно перестала быть технологией только для сувениров, макетов и декоративных корпусов. Сегодня с ее помощью изготавливают функциональные элементы механизмов: шестерёнки, шкивы, втулки, посадочные места под подшипники, направляющие, ролики, фиксаторы и другие технические детали. Такие изделия используют в прототипах, небольших сериях, ремонтных задачах, нестандартном оборудовании и инженерных проектах, где стандартные комплектующие не подходят по размеру, форме или срокам поставки.
Для компании 3droom.pro тема особенно актуальна: мы предоставляем услуги по 3D-печати и литью пластика, а значит можем помочь не только с разовой печатью детали, но и с переходом от прототипа к малой или серийной партии. Если нужна шестерёнка для механизма, шкив под ременную передачу или корпус с точным посадочным местом под подшипник, важно заранее учесть материал, нагрузку, точность печати, направление слоев и требования к последующей обработке.
В этой статье разберем, когда шестеренки на 3D принтере действительно работают, чем полезна 3D печать шкивов, можно ли выполнять 3D печать подшипников и какие особенности имеют напечатанные детали в реальных механизмах.
Почему 3D-печать подходит для механических деталей
Главное преимущество 3D-печати заключается в свободе формы. Деталь можно спроектировать под конкретную задачу, а не подстраиваться под ассортимент магазина. Это особенно важно, когда требуется заменить редкий элемент, проверить новую конструкцию, уменьшить массу узла или объединить несколько деталей в одну.
В производстве механических компонентов 3D-печать полезна в нескольких случаях:
- нужно быстро получить рабочий прототип;
- требуется нестандартный размер шестерни, шкива или ролика;
- необходимо проверить геометрию до запуска литья пластика;
- деталь имеет сложную форму, которую трудно изготовить классической механической обработкой;
- нужна небольшая партия без дорогостоящей оснастки;
- требуется восстановить элемент, снятый с производства;
- важно сократить вес конструкции без потери функциональности.
Напечатанные детали особенно хорошо проявляют себя в опытных образцах, лабораторном оборудовании, робототехнике, бытовых механизмах, корпусах устройств, оснастке и вспомогательных производственных приспособлениях. При грамотном проектировании они способны выдерживать длительную эксплуатацию, но нужно понимать границы технологии.
3D-печать не всегда заменяет металл или заводское литье. Если узел работает на высокой скорости, под ударной нагрузкой, при сильном нагреве или с постоянным трением, материал и конструкция должны подбираться особенно тщательно. В таких случаях печать часто используют как этап проверки формы, после чего деталь можно изготовить литьем пластика или другим способом.
Шестерёнки на 3D принтере: где они применяются
Шестерёнки являются одним из самых популярных видов функциональных напечатанных деталей. Их используют в редукторах, приводах, моделях, роботах, механизмах подачи, измерительных устройствах, бытовых приборах и экспериментальных установках.
Шестеренки на 3D принтере особенно удобны, когда нужна деталь с нестандартным числом зубьев, особым посадочным отверстием, сложной ступицей или интеграцией с другими элементами. Например, можно сразу напечатать шестерню с фланцем, пазом под шпонку, местом под винт, буртиком или облегченной внутренней структурой.
Однако при проектировании важно помнить, что зубчатая передача работает в условиях контакта и трения. Зубья постоянно воспринимают нагрузку, поэтому для шестеренок важны:
- правильный профиль зуба;
- достаточная толщина основания зуба;
- точность межосевого расстояния;
- качество поверхности;
- устойчивость материала к истиранию;
- правильная ориентация детали при печати;
- минимизация люфта в соединениях.
Если напечатать шестерню без учета этих факторов, она может шуметь, быстро изнашиваться, заедать или разрушаться в зоне зубьев. Поэтому 3D-модель должна проектироваться не только визуально, но и как полноценный технический элемент.
Какие материалы подходят для печати шестерёнок
Выбор материала зависит от нагрузки, скорости вращения, температуры и условий эксплуатации. Для демонстрационных моделей часто достаточно PLA, но для реальных механизмов лучше рассматривать более прочные и износостойкие пластики.
PLA подходит для макетов, учебных моделей и малонагруженных механизмов. Он хорошо держит геометрию, но плохо переносит нагрев и ударные нагрузки.
PETG лучше подходит для функциональных деталей. Он прочнее и пластичнее PLA, меньше боится влаги и может использоваться в умеренно нагруженных механизмах.
ABS и ASA применяют там, где важна термостойкость, ударная вязкость и стабильность при эксплуатации. ASA дополнительно лучше переносит ультрафиолет, поэтому подходит для наружного применения.
Нейлон и композитные материалы на его основе часто выбирают для шестерен, втулок и деталей с трением. Нейлон обладает хорошей износостойкостью, но требует грамотной печати и контроля влажности материала.
Инженерные пластики и композиты с углеволокном применяют для более ответственных задач. Они позволяют получить жесткие, стабильные и прочные напечатанные детали, но требуют правильного оборудования и опыта.
Для 3droom.pro подбор материала является важной частью работы. Заказчику не всегда нужно разбираться во всех видах пластиков. Достаточно описать условия эксплуатации, нагрузки и назначение детали, чтобы специалисты предложили подходящее решение.
Особенности печати зубчатых передач
Качество шестерни зависит не только от материала, но и от параметров печати. Зубья должны быть достаточно точными, а слои должны располагаться так, чтобы нагрузка не разрывала деталь по слабым зонам.
При печати шестерёнок важно учитывать:
- высоту слоя;
- заполнение;
- количество периметров;
- ориентацию детали на столе;
- температуру печати;
- постобработку;
- посадочные допуски;
- необходимость смазки.
Для малых шестерен обычно требуется более мелкий слой, чтобы профиль зубьев получился аккуратным. Для крупных деталей важнее общая прочность, количество стенок и заполнение. Иногда деталь лучше печатать не в самом удобном положении, а в том, которое обеспечит максимальную прочность по направлению нагрузки.
Также стоит учитывать усадку и погрешности печати. Посадочное отверстие под вал может получиться немного меньше или больше расчетного размера. Поэтому при точных соединениях часто закладывают технологический припуск, а после печати выполняют сверление, развертывание или другую механическую доводку.
3D печать шкивов: задачи и преимущества
Шкивы применяются в ременных передачах, натяжителях, роликовых механизмах, станках, роботах, конвейерах, устройствах подачи и многих других системах. 3D печать шкивов позволяет быстро изготовить деталь под конкретный ремень, вал и конструкцию узла.
Напечатанный шкив может иметь нестандартный диаметр, профиль канавки, боковые буртики, отверстия для крепления, облегчение корпуса и интегрированные элементы фиксации. Это удобно, когда стандартный шкив не подходит по ширине, посадке или форме.
3D печать шкивов востребована в следующих случаях:
- разработка нового привода;
- замена сломанного пластикового шкива;
- изготовление ролика под нестандартный ремень;
- создание прототипа перед серийным производством;
- производство малой партии для оборудования;
- изготовление легких элементов для робототехники;
- проверка геометрии перед литьем пластика.
Для ременных передач особенно важна точность профиля. Если канавка выполнена неправильно, ремень может проскальзывать, смещаться, перегреваться или быстро изнашиваться. Поэтому модель шкива должна учитывать тип ремня: круглый, клиновой, плоский, зубчатый или специальный.
Как сделать напечатанный шкив надежным
Чтобы шкив работал стабильно, нужно правильно спроектировать центральное отверстие, крепление к валу и рабочую поверхность. Частая ошибка заключается в том, что деталь печатают с идеальным отверстием по номинальному диаметру вала, но не учитывают допуски. В результате шкив либо не надевается, либо имеет люфт.
Надежный напечатанный шкив обычно требует одного или нескольких решений:
- посадочного отверстия с припуском под обработку;
- металлической втулки или вставки;
- фиксирующего винта;
- шпоночного паза;
- усиленной ступицы;
- увеличенного количества периметров;
- правильного направления слоев;
- гладкой рабочей поверхности.
Если шкив работает на высокой скорости, важно избегать дисбаланса. Для этого геометрия должна быть симметричной, заполнение равномерным, а постобработка аккуратной. При необходимости можно дополнительно отшлифовать рабочую поверхность, откалибровать посадку или использовать металлическую ось.
Для опытных образцов 3D-печать дает большое преимущество: можно быстро проверить несколько вариантов диаметра, формы канавки и способа крепления. После испытаний удачную конструкцию можно адаптировать под литье пластика, если требуется повторяемая партия.
3D печать подшипников: что реально возможно
Подшипник в классическом понимании состоит из колец, тел качения и сепаратора. Для высоких скоростей, точности и нагрузок обычно используют готовые металлические подшипники. Поэтому 3D печать подшипников не всегда означает полную замену заводского изделия.
На практике есть несколько вариантов применения:
- печать корпуса с посадочным местом под стандартный подшипник;
- изготовление пластикового сепаратора;
- печать втулки скольжения;
- создание роликового или шарикового подшипника для прототипа;
- изготовление демонстрационной модели;
- печать нестандартного держателя или адаптера;
- создание направляющих элементов с низкой нагрузкой.
В большинстве инженерных задач оптимальный подход такой: сам подшипник используется стандартный, а напечатанная деталь выполняет роль корпуса, держателя, крышки, фиксатора или адаптера. Это обеспечивает хорошую точность вращения и продлевает срок службы узла.
Полная 3D печать подшипников возможна для учебных моделей, визуальных макетов, медленных механизмов и легких нагрузок. Но если узел должен работать долго, тихо и точно, лучше сочетать печатный корпус с металлическим подшипником.
Посадочные места под подшипники в напечатанных деталях
Одна из самых частых задач при проектировании механики для 3D-печати заключается в создании посадочного места под подшипник. Здесь важны размеры, допуски и жесткость стенок. Если посадка слишком тугая, пластик может треснуть. Если слишком свободная, подшипник будет проворачиваться в корпусе.
При проектировании посадочных мест нужно учитывать:
- фактическую точность конкретной технологии печати;
- материал детали;
- наружный диаметр подшипника;
- требуемый тип посадки;
- направление нагрузки;
- толщину стенок вокруг гнезда;
- необходимость фиксаторов или крышек;
- возможность последующей обработки.
Для FDM-печати часто закладывают небольшой припуск и затем доводят отверстие до нужного размера. Для более точных технологий можно получить посадку ближе к расчетной, но все равно стоит учитывать реальные допуски производства.
Если подшипник должен часто сниматься, лучше использовать конструкцию с крышкой, прижимной пластиной или разъемным корпусом. Если он устанавливается один раз, можно использовать плотную посадку, но без чрезмерного напряжения в пластике.
Напечатанные детали и реальные нагрузки
Любая напечатанная деталь имеет особенности, связанные со слоистой структурой. В зависимости от технологии прочность может отличаться по направлениям. Поэтому шестерёнки, шкивы и корпуса под подшипники нужно проектировать с учетом того, как именно будет передаваться усилие.
Напечатанные детали могут хорошо работать при постоянной умеренной нагрузке, но хуже переносят удар, перегрев, сильное трение и неправильную сборку. Чтобы повысить надежность, применяют усиленные зоны, скругления, дополнительные ребра, металлические вставки и правильную ориентацию печати.
Особенно важно избегать острых внутренних углов. Они создают концентрацию напряжений, из-за чего деталь может треснуть. Скругления, плавные переходы и достаточная толщина стенок заметно повышают срок службы изделия.
Также нужно помнить о температуре. Некоторые пластики могут размягчаться даже при умеренном нагреве. Например, деталь рядом с двигателем, редуктором или нагретым корпусом должна печататься из материала, который выдерживает рабочие условия.
Когда лучше выбрать 3D-печать, а когда литье пластика
3D-печать хороша для единичных деталей, прототипов, тестирования и малых партий. Она позволяет быстро внести изменения в модель и получить новую версию без изготовления формы. Это особенно удобно при разработке механизмов, где размеры и посадки часто уточняются после испытаний.
Литье пластика лучше подходит, когда конструкция уже проверена и требуется партия с высокой повторяемостью. При литье можно получить стабильные детали с хорошим качеством поверхности, высокой скоростью производства и низкой стоимостью единицы при достаточном объеме.
В 3droom.pro можно использовать оба подхода последовательно. Сначала напечатать прототип шестерни, шкива или корпуса под подшипник, проверить сборку, нагрузку и геометрию. Затем, если деталь нужна в количестве, подготовить ее к литью пластика. Такой путь снижает риск ошибок и помогает экономить бюджет на этапе запуска изделия.
Как подготовить модель к печати
Чтобы заказ прошел быстрее и результат соответствовал ожиданиям, желательно заранее подготовить техническую информацию. Даже если у вас нет готовой 3D-модели, полезно собрать размеры, фотографии, назначение детали и описание условий работы.
Для печати шестерёнок, шкивов и узлов с подшипниками важно указать:
- габаритные размеры;
- диаметр вала;
- тип передачи;
- нагрузку;
- скорость вращения;
- температуру эксплуатации;
- наличие трения;
- требования к точности;
- количество деталей;
- материал, если он уже выбран;
- необходимость постобработки.
Если речь идет о замене сломанной детали, можно предоставить образец. По нему можно восстановить геометрию, подготовить модель и подобрать подходящую технологию изготовления. В некоторых случаях полезно напечатать тестовую версию с небольшими корректировками, чтобы проверить посадки перед производством финального варианта.
Частые ошибки при заказе механических деталей
Одна из главных ошибок заключается в ожидании, что напечатанная деталь будет вести себя точно так же, как литая или металлическая. У 3D-печати есть свои сильные стороны, но есть и ограничения. Их нужно учитывать на этапе проектирования.
Распространенные ошибки:
- слишком тонкие зубья у шестерни;
- отсутствие припуска на посадочные отверстия;
- слабая ступица у шкива;
- неверный материал для рабочей температуры;
- недостаточная толщина стенок;
- игнорирование направления слоев;
- отсутствие скруглений в нагруженных местах;
- слишком плотная посадка под подшипник;
- попытка использовать пластиковый подшипник в тяжелом узле;
- отсутствие испытаний перед запуском партии.
Избежать этих проблем проще всего при совместной работе с производителем. Специалисты по 3D-печати могут подсказать, где нужно усилить модель, какой материал выбрать и какие параметры заложить в конструкцию.
Постобработка и сборка
После печати механические детали часто требуют дополнительной доводки. Это не недостаток, а нормальная часть изготовления функциональных элементов. Особенно если речь идет о точных посадках, вращающихся узлах и сопряжении с металлическими компонентами.
Возможные операции постобработки:
- удаление поддержек;
- шлифовка поверхности;
- сверление отверстий;
- развертывание посадочных мест;
- установка резьбовых втулок;
- монтаж металлических осей;
- смазка трущихся поверхностей;
- подгонка деталей в сборке.
Для шестерёнок может потребоваться легкая шлифовка зубьев или приработка пары. Для шкивов важна ровная рабочая поверхность и надежная фиксация на валу. Для корпусов под подшипники важна точность посадки и отсутствие перекоса.
Если изделие будет использоваться регулярно, лучше провести тестовую сборку и короткое испытание. Это поможет выявить люфт, шум, перекос, перегрев или избыточное трение до того, как деталь попадет в рабочий механизм.
Где применяются такие детали
Шестерёнки, шкивы и подшипниковые узлы в напечатанных деталях востребованы в самых разных сферах. Их заказывают для разработки устройств, ремонта оборудования, изготовления макетов, создания оснастки и тестирования новых механизмов.
Типичные направления применения:
- робототехника;
- приборостроение;
- малые производственные линии;
- бытовые механизмы;
- лабораторные установки;
- учебные стенды;
- прототипы новых изделий;
- корпуса и редукторы;
- роликовые направляющие;
- нестандартная оснастка;
- ремонт редких пластиковых деталей.
Для многих проектов 3D-печать становится способом быстро перейти от идеи к реальной проверке. Вместо долгого ожидания готового компонента можно изготовить деталь под конкретную задачу, собрать узел и сразу понять, какие изменения нужны.
Почему стоит обратиться в 3droom.pro
Работа с механическими деталями требует не только 3D-принтера, но и понимания инженерных ограничений. Важно правильно выбрать материал, подготовить модель, учесть посадки, направление слоев, нагрузку и дальнейшую эксплуатацию.
3droom.pro помогает заказчикам в задачах, где нужны функциональные напечатанные детали, прототипирование и литье пластика. Мы можем изготовить шестерёнки, шкивы, корпуса, держатели под подшипники, втулки, ролики и другие пластиковые элементы под конкретный проект.
Преимущество комплексного подхода в том, что вы можете начать с 3D-печати, проверить деталь в реальной сборке, внести изменения и затем перейти к литью пластика, если требуется партия. Такой формат особенно удобен для стартапов, производственных компаний, ремонтных мастерских, инженеров и разработчиков оборудования.
Итоги
Шестерёнки, шкивы и подшипниковые узлы в напечатанных деталях могут быть не просто временным прототипом, а полноценной частью механизма. Но надежность зависит от правильной конструкции, материала, технологии печати и качества сборки.
Шестеренки на 3D принтере подходят для прототипов, нестандартных передач и малонагруженных механизмов. 3D печать шкивов удобна для ременных приводов, роликов и тестовых узлов. 3D печать подшипников чаще всего используется для демонстрационных моделей, втулок и корпусов под стандартные металлические подшипники. А напечатанные детали в целом позволяют быстро решать задачи, которые сложно или дорого закрывать традиционными методами.
Если вам нужно изготовить шестерню, шкив, корпус с посадкой под подшипник или другую функциональную пластиковую деталь, специалисты 3droom.pro помогут подобрать технологию, материал и оптимальный путь производства: от 3D-печати первого образца до литья пластика для партии.
