Производство пластиковых изделий на ТПА: что это и как устроен процесс
Производство пластиковых изделий на ТПА (термопластавтомате) часто выбирают, когда нужно получить стабильное качество, повторяемость размеров и низкую себестоимость на серии. Метод также известен как литье пластмасс под давлением: расплавленный полимер впрыскивается в пресс-форму, охлаждается, затем деталь извлекается и цикл повторяется.
Ниже разберем, как устроено производство пластиковых изделий на ТПА, от подготовки 3D-модели до серийного выпуска, какие материалы применяют, что влияет на цену, и как ускорить запуск через прототипы. Для проектов, где важно быстро пройти путь от идеи до партии, 3droom.pro может помочь с прототипированием (3D-печать) и мелкосерийными решениями (литье пластика), а также подготовкой изделия к выпуску на ТПА и организацией производственной части через проверенные площадки.
Что такое ТПА и почему он дает выгодную себестоимость на серии

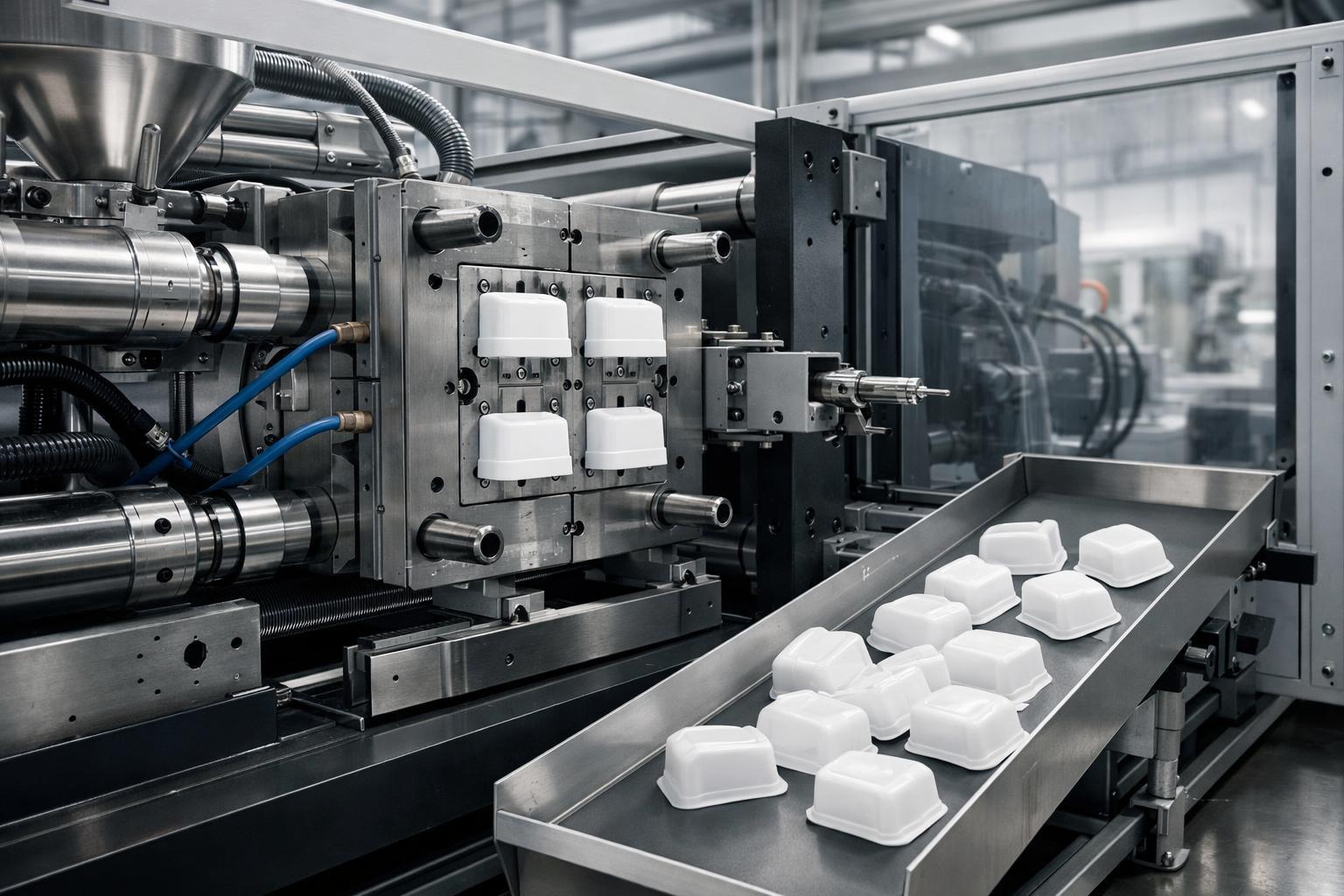

ТПА (термопластавтомат) - это станок, который:
- плавит гранулы пластика в цилиндре шнеком,
- впрыскивает расплав в форму под давлением,
- удерживает давление на этапе уплотнения,
- охлаждает деталь,
- размыкает форму и выталкивает изделие.
Главное преимущество - короткий цикл и высокая повторяемость. Поэтому серийное литье пластика на ТПА обычно выгоднее других методов, когда объем уже не “десятки”, а “сотни и тысячи” изделий.
Когда стоит выбирать литье пластмасс под давлением
Метод подходит, если вам важно:
- выпускать одинаковые детали в большом количестве;
- получать предсказуемые допуски и стабильную геометрию;
- использовать инженерные пластики (ударопрочные, термостойкие, износостойкие);
- заложить качество поверхности сразу в пресс-форму (фактура, глянец, мат).
Когда ТПА может быть избыточным:
- требуется очень маленькая партия и нет смысла вкладываться в форму;
- изделие часто меняется (конструкция еще “плавает”);
- важнее скорость запуска, чем себестоимость на серии.
В таких случаях логично начать с прототипа: 3D-печать или литье пластика в силиконовые формы, а затем уже переходить к ТПА, когда конструкция подтверждена.
Этапы производства пластиковых изделий на ТПА
1) Техническое задание и требования к изделию
На старте фиксируют:
- назначение детали и нагрузки;
- рабочую температуру, контакт с химией, влагой, ультрафиолетом;
- требования к внешнему виду (глянец, мат, текстура, цвет);
- критические размеры и посадки;
- планируемый тираж и срок жизни изделия.
Чем точнее требования, тем проще выбрать материал, а дальше спроектировать форму и режимы литья.
2) 3D-модель и подготовка к литью (DFM)
Перед тем как заказывать форму, делают DFM-анализ (Design for Manufacturing). Это ключевой шаг, который снижает риск брака и переделок.
Чаще всего проверяют:
- углы съема (чтобы деталь выходила из формы без задиров);
- равномерность толщины стенок (иначе будут утяжины и коробление);
- ребра жесткости и бобышки (их геометрию и привязку);
- места под литник, точку впрыска, вентиляцию;
- линии разъема, возможные поднутрения и необходимость ползунов.
На практике именно DFM определяет, будет ли литье пластмасс под давлением стабильным и предсказуемым.
3) Прототипирование до пресс-формы
Чтобы не “закопать” бюджет в ранней версии конструкции, часто делают прототипы:
- 3D-печать для проверки сборки, эргономики и компоновки;
- литье пластика в формы для приближенной имитации серийной детали;
- пилотная партия для теста у конечных пользователей.
Это экономит время: вы быстрее находите слабые места конструкции и выходите на финальную геометрию, пригодную для серийного литья пластика.
4) Изготовление пресс-форм
Далее начинается изготовление пресс-форм. Выбор конструкции формы влияет на ресурс, качество поверхности, скорость цикла и стоимость.
Что обычно закладывают:
- количество гнезд (1, 2, 4, 8 и больше);
- материал и термообработка (ресурс формы);
- система литников (холодноканальная или горячеканальная);
- охлаждение (каналы, эффективность отвода тепла);
- система выталкивания, вентиляция, ползуны при поднутрениях;
- требования к фактуре (полировка, травление, текстура).
5) Наладка ТПА и подбор режимов
На пробных отливках подбирают параметры:
- температура цилиндра и формы;
- скорость впрыска;
- давление впрыска и давление дожима;
- время выдержки и охлаждения;
- скорость шнека, противодавление;
- настройки выталкивания.
Задача - получить стабильное заполнение, минимальную усадку, отсутствие утяжин, раковин и облоя.
6) Первичная проверка (FAI) и корректировки
Первые изделия измеряют и согласуют:
- критические размеры;
- плоскостность, коробление;
- внешний вид;
- вес детали (косвенный индикатор стабильности процесса).
Если нужно, корректируют режимы или вносят правки в форму (например, вентиляция, точки впрыска, локальная доработка).
7) Серийный выпуск и контроль качества
После утверждения образца начинается стабильное производство пластиковых изделий на ТПА. Контроль может включать:
- входной контроль сырья;
- периодические замеры размеров по карте контроля;
- визуальный контроль поверхности;
- тесты сборки, защелок, резьб, усилий;
- контроль цвета (особенно для декоративных деталей).
8) Постобработка, сборка, упаковка
В зависимости от изделия делают:
- удаление литника, зачистку следов;
- ультразвуковую сварку, склейку, сборку;
- нанесение маркировки (лазер, тампопечать по требованию);
- упаковку для логистики и защиты поверхности.
Материалы для литья: что выбрать
Для литья пластмасс под давлением используют десятки полимеров. Самые частые:
- PP (полипропилен) - химстойкость, гибкость, бюджетный;
- ABS - ударопрочность, хороший внешний вид;
- PA (полиамид, нейлон) - прочность, износостойкость, часто с наполнителем;
- POM (ацеталь) - низкое трение, точные механические детали;
- PC (поликарбонат) - высокая прочность, прозрачность (по задаче);
- TPE/TPU - эластичные детали, уплотнения, накладки.
Важно учитывать усадку, влагопоглощение, температурный режим, требования к поверхности и цвету. Подбор материала сильно влияет на то, насколько легко будет удерживать размеры на серии.
Что больше всего влияет на стоимость
Если кратко, экономика складывается из двух частей: единичная себестоимость детали и расходы на запуск.
Обычно сильнее всего влияют:
- сложность и ресурс изготовления пресс-форм (ползуны, горячий канал, количество гнезд);
- требования к поверхности (полировка, текстура, отсутствие следов);
- материал (инженерные пластики дороже и требовательнее к режимам);
- допуски и контроль (чем жестче, тем выше цена);
- объем партии (на серии цена за штуку падает);
- постоперации (сборка, сварка, маркировка, упаковка).
Практический подход такой: сначала подтвердить конструкцию прототипом, затем оптимизировать под литье, после чего запускать форму и серийное литье пластика.
Типовые дефекты и как их предотвратить
В процессе производства пластиковых изделий на ТПА чаще всего встречаются:
- Утяжины: лечатся равномерной толщиной стенок, правильными ребрами, режимами дожима и охлаждения.
- Непролив: помогает корректировка точки впрыска, скорости, температуры, вентиляции.
- Облой: причина часто в зазорах формы, давлении, износе, неверной силе смыкания.
- Коробление: решают балансом охлаждения, геометрией, расположением впрыска, выбором материала.
- Серебро, пузыри: важно сушить гранулу (для ряда материалов) и правильно настроить пластикацию.
Часть проблем устраняется режимами, но многие закладываются в конструкцию изделия и пресс-формы. Поэтому DFM и грамотное изготовление пресс-форм критичны.
Как ускорить запуск: связка прототипов и ТПА
Один из самых эффективных сценариев:
- быстро сделать прототип (3D-печать) и проверить сборку;
- уточнить конструкцию под литье;
- получить пробные изделия через литье пластика в формы для пилотной партии;
- только после этого запускать пресс-форму и ТПА.
Так вы снижаете риск дорогостоящих правок формы и быстрее выходите на стабильное серийное литье пластика.
Как оформить заказ и что подготовить
Чтобы быстро посчитать проект и запустить производство, обычно достаточно:
- 3D-модели (STEP, IGES, STL) или чертежа;
- описания назначения, среды и температуры работы;
- требований к внешнему виду и цвету;
- тиража и желаемой цены за изделие;
- списка критических размеров и посадок (если есть).
Если модели нет, можно начать с эскиза и фото примера. Далее вы проходите путь: конструкция -> прототип -> подготовка под литье -> изготовление пресс-форм -> производство пластиковых изделий на ТПА.
Частые вопросы
С какого тиража выгоден ТПА?
Чаще всего он выгоден, когда партия уже измеряется сотнями и выше, но точная граница зависит от сложности формы и цены изделия.
Можно ли сделать несколько цветов?
Да, обычно меняют краситель или используют разные партии сырья. Для стабильности цвета важно согласовать эталон и условия производства.
Реально ли удерживать точные размеры?
Да, но для этого нужно фиксировать материал, режимы, температуру формы и карту контроля, а также правильно спроектировать изделие и форму.
Итоги
Литье пластмасс под давлением на ТПА - это промышленный способ получать большие объемы пластиковых деталей с повторяемыми характеристиками. Успех проекта определяется не только станком, но и подготовкой конструкции, выбором материала, качеством пресс-формы и дисциплиной процесса.
Если вы хотите пройти путь от идеи до серии быстрее и спокойнее, разумно начать с прототипов, затем подготовить изделие под литье и уже после этого запускать серийное литье пластика на ТПА.
