Серийное производство пластиковых деталей: от прототипа до стабильного выпуска
Пластиковые детали используются практически во всех сферах современной промышленности. Из полимеров производят корпуса приборов, крепежные элементы, технические комплектующие, элементы оборудования, заглушки, крышки, держатели, компоненты электроники, детали автомобилей, бытовых устройств и специализированных механизмов. Если изделие требуется не в одном экземпляре, а десятками, сотнями или тысячами штук, на первый план выходит серийное производство пластиковых деталей.
Основная задача при организации серии заключается не просто в том, чтобы изготовить большое количество одинаковых изделий. Необходимо обеспечить стабильность геометрии, повторяемость характеристик, подходящее качество поверхности, прогнозируемую себестоимость и возможность регулярно повторять производственный цикл.
Компания 3DROOM работает с технологиями 3D-печати и литья пластика, что позволяет подобрать способ изготовления деталей в зависимости от конструкции изделия, необходимого тиража, требований к материалу и задач заказчика.
Что такое серийное производство пластиковых деталей
Серийным называют производство, при котором одинаковые или практически одинаковые изделия выпускаются определенными партиями. Размер партии может существенно отличаться в зависимости от проекта.
Для одной компании серией будут 100 корпусов для электронного устройства, для другой потребуется несколько тысяч технических элементов в месяц.
Серийное производство пластиковых деталей может включать:
- разработку или проверку 3D-модели;
- изготовление тестового образца;
- выбор подходящего полимерного материала;
- проектирование производственной технологии;
- изготовление пресс-формы при использовании ТПА;
- настройку параметров оборудования;
- выпуск тестовой партии;
- контроль размеров и качества;
- производство основного тиража;
- дополнительную обработку изделий;
- упаковку готовой продукции.
Грамотная подготовка позволяет заранее выявить потенциальные проблемы и избежать ситуации, когда ошибка конструкции обнаруживается уже после запуска большой партии.
Где востребовано производство пластиковых деталей
Производство пластиковых деталей используется значительно шире, чем изготовление обычных бытовых предметов. Полимерные компоненты применяются в промышленном оборудовании, электронике, строительстве, приборостроении и других направлениях.
Серийно могут выпускаться:
- корпуса электронных приборов;
- декоративные панели;
- технологические заглушки;
- крышки и колпачки;
- крепежные элементы;
- ручки;
- переходники;
- фиксаторы;
- кронштейны;
- держатели;
- соединительные элементы;
- элементы вентиляционных систем;
- детали механизмов;
- компоненты упаковки;
- элементы торгового оборудования;
- пластиковые части прототипов и готовых продуктов.
Особенно актуально серийное изготовление пластиковых компонентов для компаний, которые создают собственную продукцию и не хотят зависеть от стандартных деталей, представленных на рынке.
В этом случае форму, размеры, посадочные места и функциональные особенности изделия можно разработать специально под конкретную задачу.
Основные технологии серийного производства
Выбор технологии зависит прежде всего от количества изделий, сложности геометрии, материала и требований к готовой продукции.
Для изготовления пластиковых компонентов могут использоваться разные способы, однако для коммерческих проектов особенно востребованы 3D-печать и литье пластика под давлением.
Серийная 3D-печать
3D-печать хорошо подходит для малых и средних партий, особенно если изготовление дорогостоящей оснастки пока экономически не оправдано.
Главное преимущество технологии состоит в том, что изделие производится непосредственно на основе цифровой 3D-модели.
Это позволяет быстро запустить выпуск новой детали.
3D-печать может быть актуальна, когда:
- требуется небольшая серия;
- необходимо быстро получить изделия;
- конструкция детали еще может изменяться;
- изделие имеет сложную геометрию;
- требуется протестировать рынок;
- изготовление пресс-формы пока нецелесообразно;
- необходимо получить несколько вариантов детали;
- нужна партия для испытаний или презентации продукта.
Еще одно важное преимущество заключается в гибкости. Если необходимо внести изменения в конструкцию, достаточно скорректировать цифровую модель. В большинстве случаев не требуется переделывать дорогостоящую оснастку.

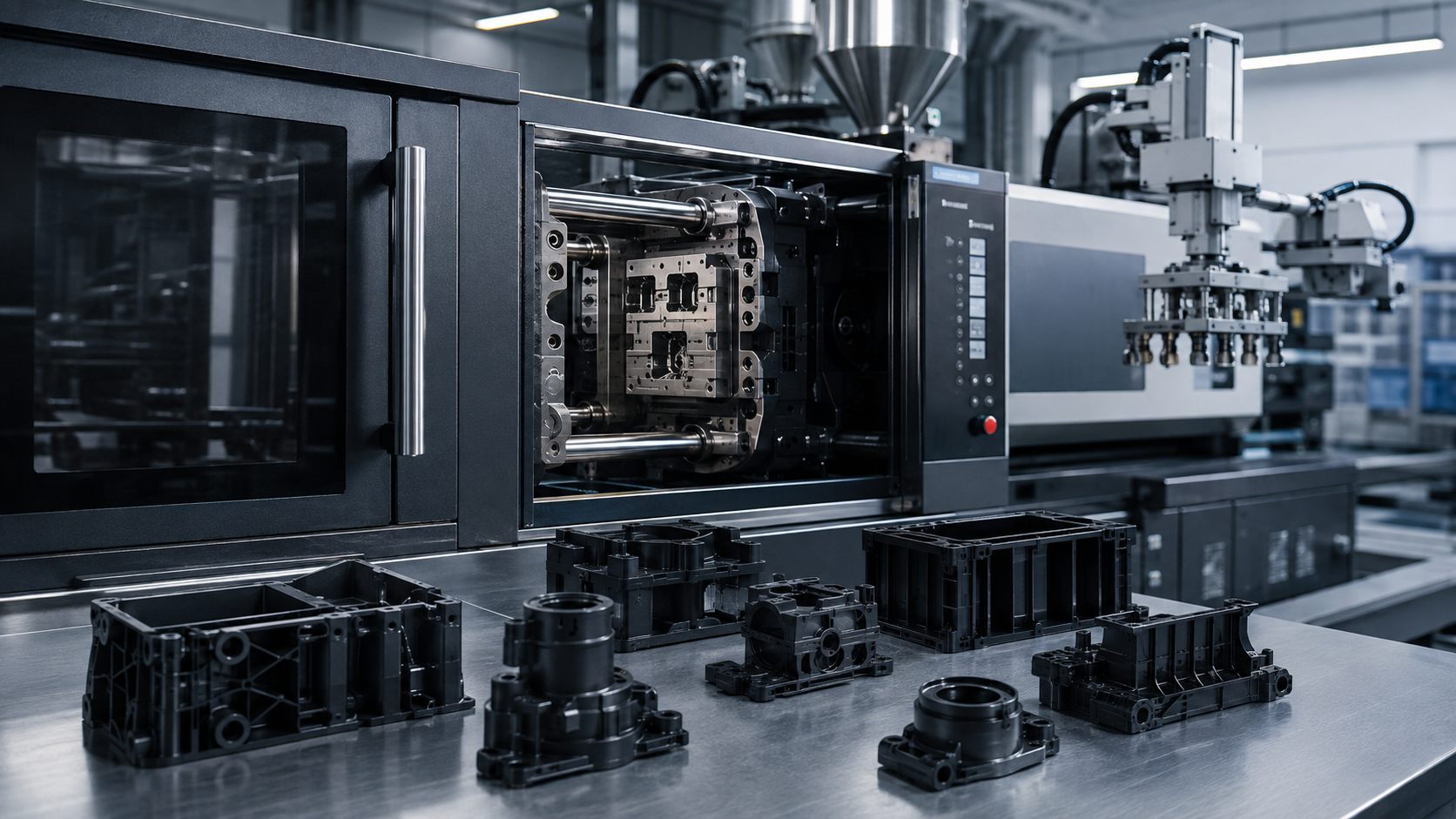

Литье пластика под давлением
При крупных тиражах одним из наиболее эффективных способов становится литье пластика под давлением.
Расплавленный полимер подается в металлическую пресс-форму, где материал заполняет внутреннюю полость и принимает заданную геометрию. После охлаждения готовое изделие извлекается, а цикл повторяется.
Именно высокая повторяемость процесса делает технологию подходящей для массового и серийного выпуска продукции.
Литье пластика под давлением позволяет получать большое количество одинаковых деталей с высокой скоростью производства.
Однако перед запуском необходимо изготовить пресс-форму. Ее стоимость зависит от размеров изделия, сложности геометрии, количества формообразующих элементов, количества гнезд, типа материала и расчетного ресурса.
Поэтому выбор между 3D-печатью и ТПА необходимо делать после анализа конкретного проекта.
Когда выгодно переходить с 3D-печати на литье
Универсального количества деталей, после которого обязательно необходимо переходить на литье, не существует.
Экономическая целесообразность рассчитывается индивидуально.
Предположим, компании необходимо выпускать технический пластиковый корпус. Первые партии могут состоять из нескольких десятков изделий. В такой ситуации изготовление пресс-формы способно значительно увеличить стартовые затраты.
Гораздо удобнее сначала произвести корпуса с помощью 3D-печати, проверить сборку, расположение отверстий, посадочные размеры и эксплуатационные свойства.
Если конструкция успешно прошла испытания и спрос на изделие растет, можно рассчитать серийное производство на ТПА.
Такой подход помогает уменьшить риски.
Сначала заказчик получает возможность проверить реальное изделие, а уже после утверждения конструкции инвестировать в производственную оснастку.
Почему прототипирование важно перед запуском серии
Одна из распространенных ошибок при разработке пластиковых изделий заключается в попытке сразу запустить серийное производство.
Даже качественно разработанная 3D-модель не всегда позволяет полностью оценить удобство сборки и эксплуатации будущего изделия.
Физический прототип помогает проверить:
- реальные габариты;
- толщину стенок;
- расположение креплений;
- посадку сопрягаемых элементов;
- эргономику;
- доступ к внутренним компонентам;
- внешний вид;
- жесткость конструкции;
- совместимость с другими деталями;
- необходимость изменения геометрии.
Особенно полезен прототип перед изготовлением пресс-формы.
После производства металлической оснастки серьезные изменения конструкции могут потребовать дополнительных расходов. Поэтому значительно безопаснее проверить изделие заранее.
В 3DROOM для этих задач может использоваться 3D-печать. Заказчик получает физическую модель изделия и может оценить ее до перехода к следующему этапу производства.
Как проходит серийное производство пластиковых деталей
Каждый проект имеет индивидуальные особенности, однако общий производственный процесс обычно можно разделить на несколько этапов.
1. Получение исходных данных
Для предварительного расчета желательно предоставить 3D-модель изделия. Также могут использоваться чертежи, эскизы или существующий физический образец.
Важно определить:
- размеры детали;
- назначение изделия;
- предполагаемый тираж;
- требования к материалу;
- допустимые отклонения размеров;
- требования к поверхности;
- условия эксплуатации;
- необходимую периодичность производства партий.
Чем больше исходной информации имеется на старте, тем точнее можно определить технологию изготовления.
2. Анализ конструкции
Специалисты оценивают модель с точки зрения производства.
Некоторые элементы, которые легко создать в CAD-программе, могут усложнять реальное изготовление.
Например, необходимо учитывать:
- толщину стенок;
- внутренние полости;
- острые углы;
- поднутрения;
- расположение ребер жесткости;
- отверстия;
- уклоны;
- точки соединения отдельных элементов;
- предполагаемое направление извлечения детали из формы.
На этом этапе могут быть предложены изменения, которые позволяют упростить производство и уменьшить себестоимость изделия.
3. Изготовление прототипа
При необходимости производится тестовый образец.
Прототип можно использовать для проверки размеров, сборки и общей функциональности конструкции.
После тестирования заказчик может утвердить модель либо внести необходимые корректировки.
4. Выбор материала
Материал выбирается не только по внешнему виду.
Необходимо учитывать условия эксплуатации готового изделия.
В зависимости от проекта могут быть важны:
- механическая прочность;
- жесткость;
- эластичность;
- устойчивость к температуре;
- химическая стойкость;
- устойчивость к влаге;
- ударопрочность;
- масса;
- внешний вид;
- способность материала выдерживать постоянную нагрузку.
Выбор полимера существенно влияет как на характеристики изделия, так и на технологию его изготовления.
5. Подготовка производства
Если выбран метод литья, проектируется и изготавливается пресс-форма.
Для 3D-печати выполняется подготовка цифровой модели, подбор параметров печати и оптимальное размещение изделий в рабочей зоне оборудования.
6. Выпуск тестовой партии
Перед большим тиражом разумно изготовить небольшую установочную партию.
Она позволяет оценить стабильность размеров и качество изделий при повторяющемся производственном процессе.
Если результат соответствует требованиям, запускается основная серия.
7. Производство тиража
После настройки технологического процесса начинается изготовление требуемого количества деталей.
Особое значение на этом этапе имеет повторяемость.
Каждая деталь должна соответствовать установленным параметрам проекта.
От чего зависит стоимость серии
Цена серийного производства рассчитывается индивидуально.
Одного количества деталей недостаточно для определения стоимости.
На цену влияет сразу несколько факторов.
Размер изделия
Чем крупнее деталь, тем больше материала требуется для ее производства.
Кроме того, большие изделия могут требовать более крупного оборудования или пресс-формы.
Сложность геометрии
Простая крышка и корпус со множеством креплений, ребер жесткости и внутренних элементов отличаются по сложности изготовления.
Особенности конструкции могут повлиять на стоимость оснастки и длительность производственного цикла.
Материал
Полимеры отличаются стоимостью и технологическими характеристиками.
Поэтому выбор материала напрямую отражается на цене готового изделия.
Тираж
Количество изделий особенно сильно влияет на себестоимость при литье под давлением.
Стоимость изготовления пресс-формы распределяется на весь объем продукции.
Поэтому при увеличении общего тиража стоимость оснастки в пересчете на одну деталь постепенно уменьшается.
Требования к точности
Чем строже допуски, тем выше требования к производственному процессу и контролю.
Для декоративного элемента и технического компонента, работающего внутри точного механизма, могут использоваться разные требования.
Дополнительная обработка
После изготовления детали иногда требуется выполнить дополнительные операции:
- удалить технологические элементы;
- обработать поверхность;
- выполнить механическую доработку;
- собрать несколько компонентов;
- подготовить изделия к дальнейшему использованию.
Все дополнительные операции необходимо учитывать при расчете.
Малые серии и крупные тиражи: какой способ выбрать
Один из главных вопросов заказчика заключается в выборе технологии производства.
Упрощенно можно ориентироваться на следующую логику.
Для единичных изделий и небольших партий часто удобна 3D-печать. Она позволяет быстро начать производство без сложной оснастки.
Для увеличивающихся партий решение зависит от размеров детали, времени печати и требований к изделию.
Для крупных и регулярно повторяющихся тиражей часто становится выгоднее литье пластика под давлением.
Однако окончательное решение следует принимать только после технического и экономического расчета.
Иногда небольшая, но регулярно повторяющаяся серия тоже может оправдать изготовление пресс-формы. В другом случае даже сравнительно значительную партию удобнее напечатать, если конструкция постоянно изменяется.
Преимущества серийного изготовления деталей на заказ
Изготовление пластиковых деталей на заказ позволяет создать изделие, полностью соответствующее конкретному проекту.
Заказчик не ограничен ассортиментом стандартных комплектующих.
Можно разработать собственную:
- форму;
- геометрию корпуса;
- систему крепления;
- расположение отверстий;
- посадочные размеры;
- внутреннюю конструкцию;
- толщину отдельных элементов;
- внешний дизайн.
Это особенно важно для производителей оборудования, электроники и собственной конечной продукции.
Готовая пластиковая деталь становится частью конкретного изделия и проектируется с учетом его особенностей.
Какие ошибки увеличивают стоимость производства
Стоимость будущей серии во многом определяется еще на стадии разработки модели.
Неоптимальная конструкция способна сделать производство значительно сложнее.
Например, проблемы могут возникать из-за чрезмерно толстых стенок, сложных внутренних элементов, большого количества поднутрений или неоправданно высокой детализации.
Поэтому при разработке модели важно учитывать технологию, которой изделие будет производиться в дальнейшем.
Еще одна ошибка заключается в слишком раннем изготовлении пресс-формы.
Если продукт находится на стадии разработки и его конструкция продолжает меняться, разумнее сначала протестировать несколько вариантов с помощью 3D-печати.
Так можно постепенно довести модель до финального состояния.
Серийное производство для новых продуктов
Современные технологии позволяют запускать новые изделия поэтапно.
Раньше разработчику часто приходилось сразу инвестировать значительную сумму в производственное оборудование и оснастку.
Сегодня процесс можно разбить на несколько стадий.
Сначала создается цифровая модель.
Затем производится один или несколько прототипов.
После испытаний выпускается небольшая тестовая серия.
Продукт можно проверить в реальных условиях, получить обратную связь от пользователей и при необходимости изменить конструкцию.
Только после этого принимается решение о запуске крупного производства.
Такой подход особенно удобен для стартапов, небольших производственных компаний и разработчиков собственных устройств.
Он позволяет не замораживать большой бюджет до того момента, когда изделие уже прошло практическую проверку.
Производство запасных и нестандартных деталей
Отдельным направлением является изготовление компонентов, которые невозможно приобрести в готовом виде.
Например, оригинальная деталь может больше не производиться, иметь слишком длительный срок поставки или поставляться только вместе с крупным узлом.
В некоторых ситуациях можно разработать аналог такой детали и организовать ее производство.
Это актуально для:
- промышленного оборудования;
- торгового оборудования;
- электроники;
- производственных линий;
- мебели;
- специализированной техники;
- собственных инженерных разработок.
После создания цифровой модели деталь можно воспроизводить необходимыми партиями.
Что необходимо предоставить для расчета
Чтобы рассчитать производство пластиковых деталей, желательно подготовить максимально подробную информацию о проекте.
Для первоначальной оценки полезно предоставить:
- 3D-модель или чертеж детали.
- Необходимое количество изделий.
- Предполагаемый материал, если он уже выбран.
- Информацию об условиях эксплуатации.
- Требования к точности размеров.
- Требования к внешнему виду.
- Информацию о регулярности последующих заказов.
Если готовой 3D-модели нет, возможность подготовки исходных данных можно обсудить отдельно.
Чем точнее сформулирована задача, тем проще подобрать рациональную технологию и рассчитать производство.
Почему сочетание 3D-печати и литья удобно для заказчика
3D-печать и литье не обязательно являются конкурирующими технологиями.
В рамках одного проекта они могут последовательно дополнять друг друга.
Например, схема производства может выглядеть следующим образом:
- Разрабатывается 3D-модель.
- Печатается первый прототип.
- Проверяется сборка.
- Корректируется конструкция.
- Печатается финальный образец.
- Выпускается небольшая тестовая партия.
- При росте объема проект переводится на литье пластика под давлением.
В результате заказчик получает возможность начинать производство с минимально необходимого объема и масштабироваться по мере развития проекта.
Такой подход особенно полезен, если заранее неизвестно, каким будет реальный спрос на новый продукт.
Контроль качества при серийном производстве
Для серийного выпуска недостаточно один раз изготовить хорошую деталь.
Необходимо обеспечить повторяемость результата на протяжении всей партии.
Контроль может включать проверку:
- основных размеров;
- посадочных элементов;
- отверстий;
- качества поверхности;
- наличия дефектов;
- соответствия геометрии;
- комплектности партии.
Конкретные требования зависят от назначения изделия.
Например, для декоративного элемента главным критерием может быть внешний вид, а для технической детали гораздо важнее геометрическая точность и стабильность размеров.
Именно поэтому требования желательно определить до начала производства.
Как снизить себестоимость пластиковой детали
Снижение цены не всегда связано с использованием более дешевого пластика.
Часто значительно больший эффект дает оптимизация самой конструкции и производственного процесса.
Для уменьшения себестоимости можно:
- упростить неоправданно сложные элементы;
- оптимизировать толщину стенок;
- адаптировать конструкцию под выбранную технологию;
- увеличить размер партии;
- сократить количество дополнительных операций;
- заранее протестировать модель;
- выбрать технологию в соответствии с реальным тиражом;
- планировать повторяющиеся серии.
Главная цель заключается в том, чтобы рассматривать не только стоимость одной операции, а экономику всего проекта.
Иногда более дорогая подготовка к производству позволяет существенно уменьшить стоимость каждой детали при большом количестве изделий.
Серийное производство пластиковых деталей в 3DROOM
Если вам необходимо серийное производство пластиковых деталей, команда 3DROOM может рассмотреть проект и подобрать технологию под требуемый объем продукции.
В зависимости от задачи могут использоваться 3D-печать, литье пластика и последовательное применение нескольких производственных методов.
Такой подход позволяет работать как с первыми тестовыми экземплярами, так и с повторяющимися партиями готовых деталей.
Особенно удобно начинать сотрудничество еще на стадии подготовки изделия к производству. Это дает возможность проверить модель, изготовить физический прототип и определить подходящий способ дальнейшего выпуска.
Для расчета стоимости необходимо предоставить имеющуюся информацию о детали, требуемом количестве и условиях ее эксплуатации.
После анализа проекта можно определить оптимальный производственный сценарий и подготовить расчет.
Заключение
Серийное производство пластиковых деталей требует правильного выбора технологии еще до запуска основной партии. Для небольших объемов и тестирования конструкции эффективным решением может быть 3D-печать, а при увеличении тиража целесообразно рассмотреть литье пластика под давлением.
Главное преимущество современного подхода заключается в возможности масштабировать производство постепенно. Сначала можно изготовить прототип, затем тестовую серию и только после проверки перейти к крупному выпуску.
Так уменьшается вероятность дорогостоящих ошибок, сокращаются риски при запуске нового продукта и появляется возможность заранее оптимизировать конструкцию будущей детали.
Если требуется изготовление пластиковых деталей на заказ, важно начинать работу с анализа модели, объема партии и требований к конечному изделию. Это позволяет подобрать технологию, которая будет подходить проекту не только технически, но и экономически.
