3D-печать или литьё на ТПА: что выбрать для производства партии пластиковых деталей
Допустим, конструкция корпуса уже готова и нужно выпустить первую партию. Сейчас требуется 300 деталей, через несколько месяцев объём может вырасти в несколько раз. Есть два очевидных пути: сразу вложиться в пресс-форму и перейти к литью на ТПА или изготовить партию методом 3D-печати.
Смотреть только на количество изделий в такой ситуации опасно. При одном и том же тираже правильное решение может быть разным.
Если конструкция окончательно утверждена и партия будет регулярно повторяться, затраты на пресс-форму постепенно распределяются между большим количеством изделий. Если же после первой сборки модель почти наверняка придётся менять, ранний запуск формы может превратить экономию на каждой детали в расходы на переделку оснастки.
Поэтому вопрос лучше ставить не так: «С какого количества выгодно литьё?», а так: «Какой способ производства даст меньшие общие затраты и риски на всём жизненном цикле этой детали?»
Главное различие: где возникают затраты
У 3D-печати и литья на ТПА принципиально разная экономика.
При 3D-печати не требуется металлическая пресс-форма. После подготовки модели можно запускать изготовление деталей. Поэтому вход в производство относительно простой, а изменения конструкции не требуют переделки дорогой оснастки.
У литья под давлением ситуация обратная. До серийного выпуска необходимо проверить технологичность модели, спроектировать и изготовить пресс-форму, провести пробные запуски и получить приемлемую отливку. Зато после завершения этого этапа стоимость оснастки распределяется на весь последующий объём.

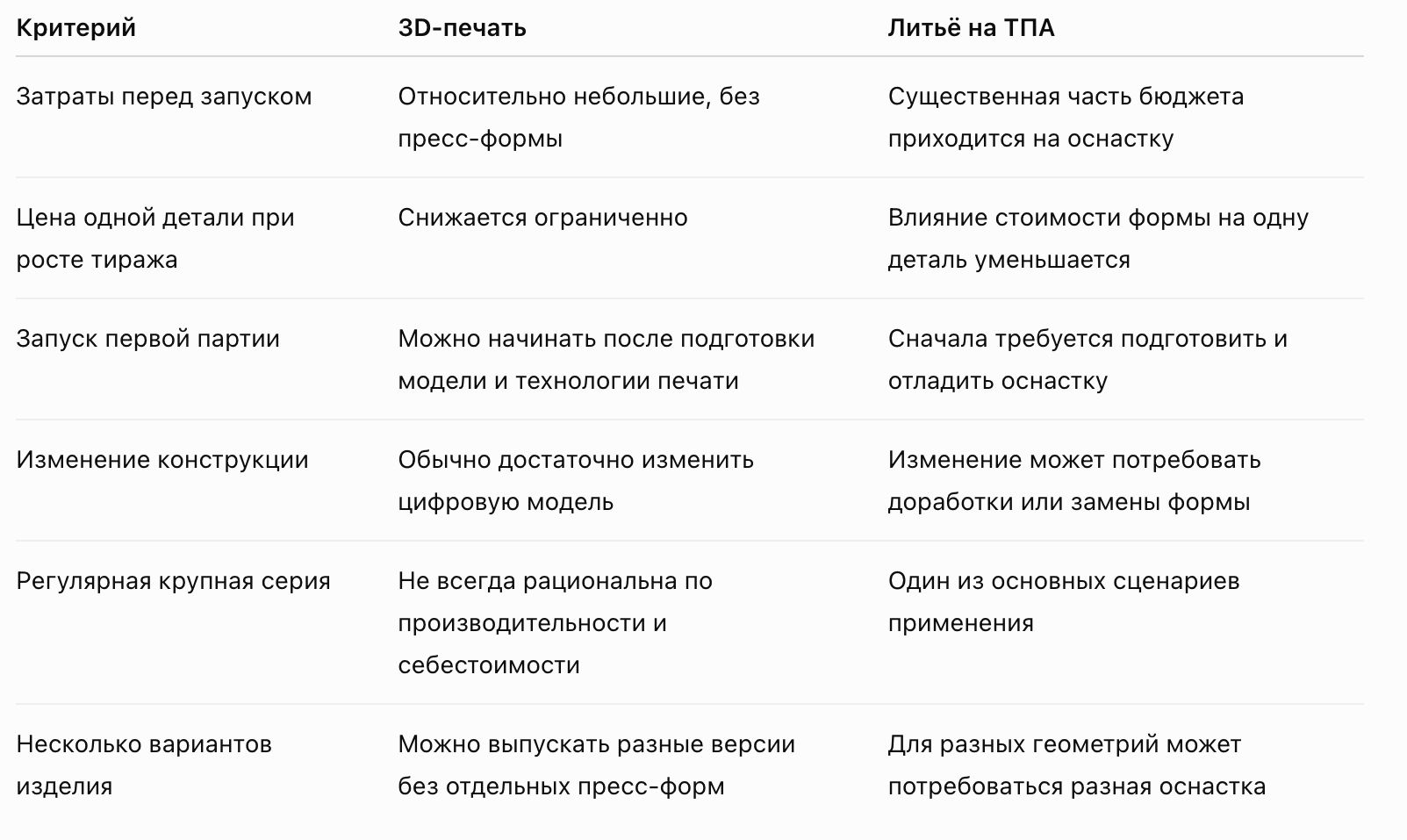

Упрощённо сравнение выглядит так:
Упрощённо сравнение выглядит так:
Именно поэтому сравнивать только цену килограмма пластика или стоимость одной литой детали недостаточно.
Как тираж влияет на выбор технологии
Количество изделий всё равно остаётся одним из главных факторов. Просто его нельзя рассматривать отдельно.
Небольшая партия
Когда требуются единичные изделия, десятки деталей или первая небольшая серия, создание полноценной пресс-формы часто создаёт слишком большую долю стартовых расходов.
В этом диапазоне у 3D-печати есть ещё одно преимущество: заказчик не фиксирует конструкцию слишком рано. Можно изготовить изделия, собрать оборудование, провести испытания и при необходимости обновить модель.
Для таких задач полезно отдельно рассмотреть .
Пограничный тираж
Самая интересная ситуация возникает не на десяти и не на десятках тысяч деталей, а между этими крайностями.
Например, партия уже достаточно велика, чтобы цена 3D-печати стала заметной статьёй бюджета, но ещё недостаточно велика, чтобы стоимость пресс-формы перестала играть существенную роль.
Именно здесь нужен расчёт двух сценариев.
Для 3D-печати оценивают:
- стоимость изготовления всей партии;
- загрузку оборудования;
- постобработку;
- требования к поверхности;
- возможные повторные заказы.
Для ТПА считают:
- проектирование и изготовление пресс-формы;
- подготовку модели под литьё;
- пробные запуски и возможную доводку;
- стоимость самой партии;
- дальнейшие тиражи с использованием той же формы.
На сайте 3DRoom литьё пластмасс под давлением позиционируется как решение прежде всего для серийного производства и больших партий. Но реальную точку перехода всё равно определяет экономика конкретной детали, а не только количество штук.
Крупный и повторяющийся тираж
Когда конструкция стабильна, изделие планируется выпускать регулярно, а объём измеряется уже серьёзной серией, преимущества ТПА начинают проявляться гораздо сильнее.
Стоимость пресс-формы распределяется между большим количеством изделий, а сам процесс рассчитан на повторяемое тиражирование одинаковой геометрии. Чем дольше будет использоваться форма и чем больше общий объём выпуска за весь проект, тем логичнее рассматривать инвестиции в оснастку.
Здесь полезно считать не только первый заказ. Если сегодня требуется 1 000 деталей, а затем ежемесячно планируется ещё несколько партий, экономика проекта совсем другая, чем у разового заказа тех же 1 000 штук.
Стоимость пресс-формы может полностью изменить расчёт
Фраза «литьё дешевле 3D-печати» верна только после уточнения, что именно сравнивается.
Стоимость изготовления одной детали на ТПА в серии может быть значительно ниже, но до неё нужно дойти через изготовление оснастки.
Цена пресс-формы зависит от самой детали и требований к производству. На неё влияют, например:
- размеры изделия;
- сложность геометрии;
- наличие поднутрений;
- количество гнёзд;
- требования к поверхности;
- конструкция литниковой системы;
- необходимый ресурс формы;
- сложность охлаждения и извлечения детали.
Поэтому две пластиковые детали примерно одинакового размера могут требовать совершенно разных вложений в оснастку.
Отдельно о структуре затрат можно прочитать в материале 3DRoom про .
Полезнее считать точку окупаемости, а не искать универсальный тираж
Для управленческого решения можно использовать простую логику.
У 3D-печати почти нет крупной разовой статьи в виде металлической формы, зато стоимость каждой следующей детали остаётся относительно заметной.
У ТПА есть высокая стартовая составляющая, но стоимость изготовления каждой следующей детали обычно ниже на серийном объёме.
В какой-то точке суммарные расходы двух вариантов могут сравняться. После неё литьё начинает выигрывать по экономике, если остальные требования позволяют использовать эту технологию.
Но эта точка разная для каждого проекта.
Представим две детали.
Первая представляет собой небольшой простой элемент, который планируется выпускать несколько лет без изменений. Здесь форма может окупиться сравнительно быстро.
Вторая представляет собой крупный корпус сложной формы. Первая партия нужна для запуска продукта, а после эксплуатации заказчик ожидает изменения внутренних креплений. Даже при одинаковом стартовом тираже разумным может оказаться другой путь: сначала напечатать партию, собрать обратную связь, доработать корпус и только после этого фиксировать геометрию в пресс-форме.
Количество деталей одинаковое. Производственное решение разное.
Срок запуска тоже имеет стоимость
Иногда заказчик выбирает технологию только по себестоимости будущей детали и забывает про дату, когда партия должна быть готова.
У 3D-печати нет этапа изготовления металлической оснастки. Это позволяет быстрее перейти от готовой модели к физическим изделиям, особенно если конструкция уже пригодна для выбранной технологии печати.
Литьё на ТПА требует дополнительного подготовительного цикла:
- Проверка модели на технологичность.
- Адаптация конструкции под литьё.
- Проектирование пресс-формы.
- Изготовление оснастки.
- Пробный запуск.
- Проверка первых деталей.
- При необходимости корректировка.
- Серийное производство.
Поэтому ТПА может дать лучшую экономику серии, но проиграть по времени до первой готовой партии.
Если продукт должен попасть на испытания, выставку, пилотную эксплуатацию или к первым заказчикам раньше, иногда имеет смысл запустить первую партию печатью, одновременно готовя конструкцию к серийному литью.
Вероятность изменения конструкции часто важнее разницы в цене детали
Это один из самых недооценённых факторов.
Цифровую модель перед очередным запуском 3D-печати можно изменить. С пресс-формой всё сложнее: её геометрия физически соответствует конкретной версии изделия.
Небольшая корректировка не всегда означает изготовление новой формы целиком, но возможность и стоимость переделки зависят от того, какая именно часть конструкции изменилась.
Особенно осторожно стоит относиться к раннему переходу на ТПА, если ещё не подтверждены:
- посадочные размеры;
- расположение защёлок и креплений;
- эргономика корпуса;
- компоновка внутренних компонентов;
- работа сопрягаемых деталей;
- требования реальных пользователей;
- окончательный внешний вид изделия.
В такой ситуации позволяет проверить физическую геометрию до инвестиций в оснастку. На странице 3DRoom прямо отмечено, что такой подход снижает риск обнаружить конструктивную проблему уже после изготовления пресс-формы.
Когда первая партия на 3D-печати может быть выгоднее даже при более высокой цене за штуку
Предположим, литая деталь по расчёту получается дешевле печатной. Из этого ещё не следует, что форму нужно заказывать сразу.
Если первая партия предназначена для проверки рынка, испытаний или эксплуатации у первых клиентов, у проекта есть неопределённость.
3D-печать в таком случае может выполнять роль не самого дешёвого способа изготовления одной детали, а способа не вкладываться слишком рано в зафиксированную конструкцию.
Заказчик фактически платит за возможность изменить продукт без переделки основной оснастки.
Для нового изделия эта гибкость иногда ценнее разницы в себестоимости первой партии.
Когда лучше сразу рассматривать ТПА
Переходить к расчёту литья под давлением особенно логично, когда совпадают несколько условий:
- конструкция уже проверена и в ближайшее время меняться не должна;
- планируется не одна пробная партия, а регулярный выпуск;
- суммарный объём за жизненный цикл продукта существенно больше стартового заказа;
- критична себестоимость единицы;
- требуется высокая повторяемость партии;
- нужен материал и поверхность, предусмотренные серийной технологией;
- скорость выпуска последующих партий важнее скорости запуска первой детали.
Для понимания самого производственного маршрута можно использовать материал про .
Когда 3D-печать остаётся рациональным производственным методом
Не нужно воспринимать 3D-печать исключительно как промежуточный этап перед литьём.
Она может остаться основной технологией, если:
- объём относительно небольшой;
- спрос нерегулярный;
- партия выпускается по мере необходимости;
- конструкция периодически меняется;
- существует несколько версий одной детали;
- экономически не оправдано хранить большой запас продукции;
- геометрия изделия хорошо подходит для аддитивного производства.
Для B2B-заказчика это иногда означает более высокую цену одной детали, но меньшие общие обязательства перед проектом.
Нет затрат на форму, не нужно заранее производить крупный складской запас, проще обновить конструкцию перед следующим заказом.
Часто лучший вариант не «или», а последовательность технологий
Для нового пластикового изделия производственный маршрут может выглядеть так:
3D-модель -> прототип -> небольшая партия -> испытания -> корректировка -> пресс-форма -> ТПА -> регулярная серия.
В этой схеме 3D-печать и литьё не конкурируют. Они работают на разных этапах одного проекта.
3D-печать помогает сохранить гибкость там, где конструкция ещё развивается. Литьё подключается тогда, когда геометрия подтверждена и основной задачей становятся масштабирование, повторяемость и себестоимость серии.
Именно такой переход от прототипа к серийному выпуску описан и в материалах 3DRoom.
Как принять решение для своей партии
Перед расчётом полезно ответить не на один, а сразу на несколько вопросов.
Сколько деталей нужно сейчас?
Это определяет ближайшую производственную задачу.
Какой общий объём ожидается за год или весь срок жизни продукта?
Именно он показывает, на какое количество изделий потенциально распределятся затраты на пресс-форму.
Будет ли партия повторяться?
Разовый заказ и регулярное производство одинакового стартового объёма имеют разную экономику.
Насколько окончательна конструкция?
Если после первой эксплуатации ожидаются изменения, стоимость переделки оснастки нужно учитывать как реальный риск.
Когда нужна первая партия?
ТПА может быть выгоднее на длинной дистанции, но подготовка формы добавляет отдельный этап до запуска серии.
Какие требования предъявляются к детали?
Материал, поверхность, допуски, механические нагрузки и геометрия способны изменить выбор независимо от тиража.
Что отправить подрядчику для нормального сравнения
Чтобы сравнить 3D-печать и ТПА не теоретически, а для конкретного заказа, желательно подготовить:
- 3D-модель изделия;
- чертёж, если есть критические размеры и допуски;
- материал или требования к его свойствам;
- количество деталей в первой партии;
- прогноз повторных заказов;
- требования к поверхности и цвету;
- условия эксплуатации;
- желаемую дату получения партии;
- информацию о том, окончательна ли конструкция.
По этим данным уже можно сравнивать два сценария по общей стоимости проекта, а не спорить о том, какая технология «дешевле вообще».
Если требуется понять, какой маршрут рациональнее для конкретной детали и объёма партии, специалисты 3DRoom могут сопоставить варианты производства и подготовить расчёт. Заказать расчёт.
Итог: выбирать нужно не технологию, а производственный сценарий
3D-печать чаще выигрывает там, где важны быстрый старт, небольшие объёмы и возможность менять конструкцию.
Литьё на ТПА становится сильнее по мере того, как изделие превращается в стабильный серийный продукт: геометрия утверждена, тираж растёт, партии повторяются, а стоимость единицы приобретает всё большее значение.
Самая дорогая ошибка здесь не всегда связана с выбором «не той» технологии. Гораздо чаще проблема возникает, когда компания слишком рано фиксирует ещё не проверенную конструкцию в пресс-форме или, наоборот, продолжает печатать крупные стабильные партии, не пересчитав экономику серийного литья.
Поэтому правильный момент перехода определяется расчётом: оснастка + партия + будущие тиражи + сроки + риск изменений.
