Изготовление пластиковых заглушек на ТПА: от идеи до серийного выпуска
Пластиковые заглушки нужны там, где важно аккуратно закрыть отверстие, защитить резьбу, скрыть крепеж или просто придать изделию законченный вид. Их ставят на профильные трубы и мебельные опоры, в кабельные вводы, в технологические отверстия листового металла, на болты и шпильки, на торцы круглых и квадратных труб, в элементы оборудования и транспорта.
Когда требуется стабильная геометрия, повторяемость от партии к партии и низкая себестоимость на объеме, оптимальным решением становится изготовление пластиковых заглушек на ТПА. Термопластавтомат (ТПА) обеспечивает литье пластика под давлением с контролируемыми параметрами и быстрым циклом, а значит заглушки получаются ровными, прочными и одинаковыми.
Ниже разберем полный процесс: проектирование, подбор материала, пресс форма для заглушек, запуск производства и контроль качества. Также покажем, как 3D печать помогает ускорить подготовку и снизить риски перед запуском литья.
Почему пластиковые заглушки выгодно делать именно на ТПА
Литье пластиковых заглушек на термопластавтомате выбирают, когда важны:
- Повторяемость размеров и посадки, особенно для защелок, ребер жесткости и плотных посадок в трубу
- Производительность: сотни и тысячи штук в смену
- Хорошая поверхность: глянец, матовая фактура, шагрень, текстура под металл или пластик
- Возможность цветового исполнения, добавок и специальных свойств
- Минимальная себестоимость на средних и больших тиражах
Если нужно 20-100 штук или требуется часто менять конструкцию, иногда выгоднее начать с 3D печати. Но как только форма стабилизирована и нужны партии, изготовление пластиковых заглушек на ТПА быстро окупает затраты на пресс форму.
Этап 1. Техническое задание: что важно указать перед стартом
Чтобы заглушки на ТПА сразу получились правильными, в ТЗ стоит зафиксировать:
Размеры и допуски
- наружный диаметр или габарит под посадку
- глубина посадки
- толщина стенки, высота бортика, наличие ребер
Условия эксплуатации
- температура, морозостойкость
- УФ излучение (улица или помещение)
- контакт с водой, химией, маслами
- ударные нагрузки и вибрация
Внешний вид
- цвет (по образцу или RAL)
- фактура поверхности
- требования к глянцу и следам от литника
Тираж и перспектива роста
- пробная партия
- серийный объем в месяц
- требования к упаковке и маркировке
Чем точнее исходные требования, тем быстрее проходит подготовка пресс формы для заглушек и тем меньше доработок после первых отливок.
Этап 2. 3D моделирование заглушки и подготовка к литью
Проектирование заглушки для литья пластика под давлением отличается от модели под 3D печать. Для ТПА обязательно учитывают:
- Уклоны (draft angles) для легкого извлечения из формы
- Равномерность толщин, чтобы избежать утяжин и коробления
- Правильные радиусы в переходах, чтобы снизить внутренние напряжения
- Конструкцию защелок, ребер и упоров с учетом усадки
- Место и тип литникового входа, чтобы поток заполнял деталь без швов в критичных зонах
Практичный путь такой: сначала делается 3D модель, затем прототипирование. На этом шаге 3D печать полезна максимально: можно быстро проверить посадку в трубу или отверстие, оценить удобство монтажа и снять вопросы по геометрии еще до изготовления пресс формы.
Этап 3. Выбор материала: из чего делают пластиковые заглушки
Материал подбирают под задачу. Для изготовления пластиковых заглушек чаще всего применяют:
- PP (полипропилен). Универсальный вариант, хорошая химстойкость, низкая цена, подходит для многих технических заглушек.
- PE (полиэтилен). Эластичнее, хорошо переносит удар, часто используется для простых защитных колпачков и заглушек.
- ABS. Жесткий, хорошо выглядит, легко окрашивается, подходит для декоративных элементов и видимых деталей.
- PA (полиамид). Прочный и износостойкий, подходит для нагрузочных заглушек и элементов с защелкой. Часто требует сушки гранул перед литьем.
- TPU (полиуретан). Эластичные заглушки, уплотнения, детали с мягкой посадкой.
Дополнительно можно использовать мастербатч для цвета, УФ стабилизаторы для улицы, модификаторы ударной вязкости и другие добавки. Правильный выбор материала напрямую влияет на усадку и стабильность размеров, а значит на качество посадки заглушки.
Этап 4. Пресс форма для заглушек: ключ к стабильной серии
Пресс форма для заглушек определяет качество, скорость цикла и итоговую себестоимость. Важно продумать:
Количество гнезд
- 1-2 гнезда для тестовой серии или небольших партий
- 4-16 и больше гнезд для серийного выпуска, когда важна производительность
Тип литниковой системы
- холодноканальная: проще и дешевле, но есть литник и отход
- горячеканальная: дороже, но экономит материал и ускоряет производство
Выталкивание
Для заглушек часто применяют выталкиватели, втулочные выталкиватели или плиту съема. Если есть защелки или глубокая посадка, продумывают, чтобы деталь не деформировалась при извлечении.
Вентиляция
Хорошая вентиляция формы предотвращает поджоги, непроливы и дефекты поверхности.
Охлаждение
Грамотное охлаждение сокращает цикл и уменьшает коробление. В сложных случаях помогает конформное охлаждение, включая решения с применением 3D печати металлических вставок.

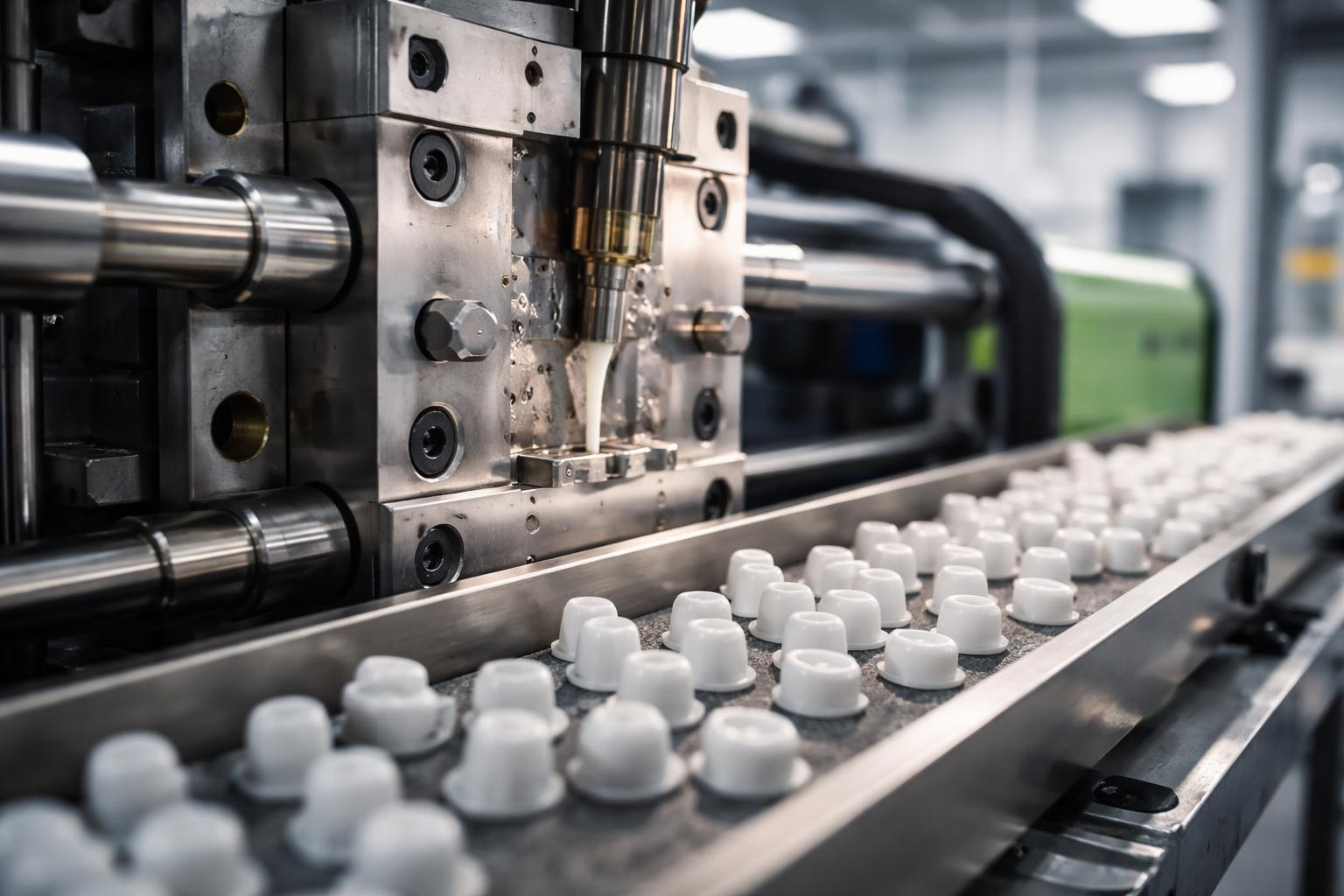

Этап 5. Литье пластиковых заглушек на ТПА: как проходит цикл
Сам процесс литья пластиковых заглушек на ТПА выглядит так:
- Подготовка сырья
- Некоторые пластики (например PA) сушат, чтобы избежать пузырей и хрупкости.
- Настройка ТПА
- Выставляют температуры цилиндра, скорость и давление впрыска, время дожима, время охлаждения.
- Впрыск и дожим
- Расплав заполняет полость формы, затем дожим компенсирует усадку и помогает избежать раковин.
- Охлаждение
- Деталь набирает жесткость, формируется геометрия.
- Раскрытие формы и съем
- Заглушки извлекаются выталкивателями или автоматикой, далее при необходимости отделяется литник.
- Упаковка
- Для серийных заглушек заранее определяют, как лучше фасовать: россыпью, пакетами, комплектами, в коробах.
Типовые дефекты и как их избежать
При изготовлении пластиковых заглушек на ТПА встречаются стандартные проблемы. Хорошая новость в том, что большинство из них решается настройками или корректировкой формы.
- Облой по кромке
- Причина: высокий впрыск, недостаточный прижим, износ формы.
- Решение: корректировка давления, проверка плоскостей и замков.
- Непролив (short shot)
- Причина: недостаточная температура, скорость, вентиляция.
- Решение: повысить температуру расплава, скорость впрыска, улучшить вентиляцию.
- Утяжины
- Причина: толстые зоны без компенсации.
- Решение: оптимизация толщин, корректный дожим, охлаждение.
- Коробление
- Причина: неравномерное охлаждение или слишком быстрый цикл.
- Решение: баланс охлаждения, настройка времени и температур.
Контроль качества: что проверяют у заглушек
Для стабильного результата при литье пластика под давлением контролируют:
- Геометрию и посадочные размеры (штангенциркуль, калибры)
- Посадку в реальное изделие: труба, отверстие, профиль
- Внешний вид: следы литника, риски, пятна, равномерность цвета
- Усилие монтажа и снятия (особенно для защелкивающихся вариантов)
- Стойкость к условиям эксплуатации при необходимости
Что влияет на цену: расчет себестоимости и сроков
Стоимость изготовления пластиковых заглушек складывается из:
- Проектирования и подготовки 3D модели
- Изготовления пресс формы для заглушек (главная часть инвестиций)
- Выбора материала и цвета
- Количества гнезд и производительности цикла
- Дополнительных операций: удаление литника, сортировка, упаковка
Часто оптимальная стратегия такая: сделать прототипы через 3D печать, затем запустить мелкосерийное производство, после чего перейти к серийному литью заглушек на ТПА с многогнездной формой.
Как 3droom.pro помогает запустить производство заглушек
Сайт 3droom.pro специализируется на 3D печати и литье пластика, поэтому удобно закрывать весь цикл в одном месте:
- 3D моделирование заглушек под конкретный профиль или отверстие
- Прототипирование через 3D печать для проверки посадки
- Подбор материала под условия эксплуатации
- Изготовление пресс формы и запуск литья пластиковых заглушек на ТПА
- Производство партий, контроль качества, упаковка
Такой подход снижает количество итераций, ускоряет запуск и помогает получить стабильную серию без сюрпризов.
Итоги
Изготовление пластиковых заглушек на ТПА это лучший вариант, когда нужна повторяемость, аккуратный вид и выгодная себестоимость на партиях. Правильный результат достигается сочетанием грамотной 3D модели, корректно спроектированной пресс формы для заглушек, подходящего пластика и отлаженного процесса литья пластика под давлением. А связка 3D печати и литья помогает быстро пройти путь от идеи до серии.
