Статьи

Замена и чистка сопла 3D-принтера

Замена и чистка сопла: пошаговая инструкция

Сопло 3D-принтера кажется небольшой деталью, но именно через него проходит расплавленный пластик, формируется линия экструзии и создаётся итоговая поверхность модели. Если сопло загрязнено, изношено или установлено неправильно, даже хороший пластик и точные настройки слайсера не спасут печать от дефектов. Появляются пропуски слоёв, нити становятся неровными, пластик выходит рывками, а готовая деталь теряет прочность и аккуратный внешний вид.
Для стабильной 3D-печати важно понимать, когда нужна чистка сопла 3D-принтера, а когда лучше сразу выполнить замену. В этой инструкции разберём признаки засора, подготовку, безопасные способы очистки, порядок установки нового сопла и типичные ошибки. Материал будет полезен владельцам домашних FDM-принтеров, небольших мастерских, инженерных отделов и всем, кто регулярно печатает детали из PLA, PETG, ABS, ASA, TPU и других пластиков.
Компания 3DRoom работает с 3D-печатью и литьём пластика, поэтому мы хорошо знаем, что качество изделия начинается не только с модели и материала, но и с исправного оборудования. Правильно обслуженное сопло для 3D-принтера помогает получать ровные стенки, точные размеры, чистые углы и предсказуемую повторяемость деталей.

Зачем нужно обслуживать сопло 3D-принтера

Во время печати пластик проходит через нагревательный блок и выходит через отверстие сопла под давлением. Внутри канала остаются микрочастицы старого материала, пигмент, пыль, продукты перегрева и остатки добавок. Если печатать разными пластиками, особенно с разной температурой плавления, риск засора возрастает.
Например, после PETG внутри может остаться вязкий налёт, который мешает нормальной подаче PLA. После композитных филаментов с древесным, металлическим, углеродным или стеклянным наполнителем сопло изнашивается быстрее. При перегреве пластик может частично обугливаться и прилипать к внутренним стенкам канала. Со временем это приводит к нестабильной экструзии.
Регулярная чистка сопла 3D-принтера помогает:
  • восстановить ровный поток пластика;
  • убрать частичный засор без замены детали;
  • снизить риск недоэкструзии;
  • уменьшить количество брака;
  • продлить срок службы хотэнда;
  • улучшить качество поверхности модели;
  • избежать простоя оборудования.
Но очистка помогает не всегда. Если отверстие стало овальным, резьба повреждена, на кончике сопла появились сколы, а диаметр фактически изменился, нужна замена сопла 3D-принтера. Изношенная деталь не сможет точно формировать слой, даже если она полностью чистая.

Основные признаки засора сопла

Понять, что проблема связана именно с соплом, можно по нескольким характерным симптомам. Иногда они появляются резко, но чаще развиваются постепенно.

Пластик выходит тонкой или неровной струёй

При ручной подаче филамента из сопла должна выходить ровная вертикальная нить. Если она загибается в сторону, выходит с задержкой, прерывается или имеет разную толщину, внутри канала может быть загрязнение.

На модели появляются пропуски

Частичный засор часто заметен по слоям. На стенках возникают щели, пустоты, тонкие участки, неровные линии периметра. Визуально это похоже на недоэкструзию, хотя причина может быть именно в загрязнённом сопле.

Экструдер щёлкает или стачивает филамент

Если сопло забито, подающему механизму сложнее протолкнуть пластик. Шестерня экструдера начинает проскальзывать, щёлкать или выгрызать канавку на прутке.

Первый слой ложится плохо

Даже при правильной калибровке стола загрязнённое сопло может оставлять рваные линии, капли или слишком тонкие участки. Иногда кажется, что проблема в уровне стола, но после очистки экструзия снова становится стабильной.

На сопле скапливаются комки пластика

Наружное загрязнение тоже опасно. Остатки пластика на кончике могут цеплять модель, оставлять следы, тянуть нити и портить поверхность детали.

Когда чистить, а когда менять сопло

Перед тем как решить, как прочистить сопло 3D-принтера, нужно оценить состояние детали. Очистка подходит, если сопло относительно новое, резьба целая, отверстие не деформировано, а проблема возникла из-за остатков пластика или небольшого засора.
Замена нужна в следующих случаях:
  • сопло печатало абразивными материалами;
  • отверстие увеличилось или стало неровным;
  • на кончике есть механические повреждения;
  • резьба сорвана или сильно загрязнена;
  • после чистки экструзия всё равно нестабильна;
  • требуется другой диаметр отверстия;
  • нужно перейти с латунного сопла на стальное, закалённое или другое специализированное.
Самый распространённый диаметр сопла для 3D-принтера составляет 0,4 мм. Он подходит для большинства задач, где нужен баланс между скоростью и детализацией. Для быстрых крупных изделий можно использовать 0,6 или 0,8 мм. Для мелких декоративных деталей иногда выбирают 0,2 или 0,25 мм, но такие сопла легче засоряются и требуют более чистого филамента.

Какие инструменты понадобятся

Для обслуживания сопла лучше заранее подготовить рабочее место. Не стоит начинать процедуру, если под рукой нет ключей или защитных средств. Хотэнд нагревается до высоких температур, поэтому аккуратность здесь важнее скорости.
Понадобятся:
  • гаечный ключ для сопла, часто 6 или 7 мм;
  • ключ или плоскогубцы для удержания нагревательного блока;
  • игла для прочистки подходящего диаметра;
  • пинцет;
  • латунная щётка для внешней очистки;
  • хлопковая ткань или безворсовая салфетка;
  • новый филамент для проверки подачи;
  • запасное сопло нужного диаметра;
  • термостойкие перчатки;
  • очки для защиты глаз.
Не используйте острые предметы, которые могут расширить или поцарапать внутренний канал. Игла должна быть тоньше отверстия сопла. Для сопла 0,4 мм применяют иглу меньше этого диаметра. Если проталкивать слишком толстый инструмент, можно окончательно испортить деталь.

Подготовка к чистке и замене

Перед любыми действиями убедитесь, что принтер стоит устойчиво, область вокруг хотэнда свободна, а кабели не мешают доступу. Работать нужно спокойно, без резких движений.
Порядок подготовки:
  1. Завершите печать и дождитесь остановки всех осей.
  2. Поднимите печатающую головку выше стола, чтобы было удобно работать.
  3. Уберите модель, остатки пластика и мусор с поверхности.
  4. Нагрейте хотэнд до температуры материала, который был внутри.
  5. Выгрузите филамент через меню принтера или вручную.
  6. Очистите внешнюю часть сопла от видимых загрязнений.
Если внутри был PLA, обычно достаточно температуры около 200 градусов. Для PETG часто используют 230-250 градусов, для ABS около 240-260 градусов. Точные значения зависят от конкретного материала. Важно не перегревать пластик без необходимости, потому что это может усилить нагар.

Способ 1. Быстрая очистка иглой

Этот метод помогает при лёгком частичном засоре, когда пластик выходит, но поток неровный. Полностью забитое сопло одной иглой прочистить удаётся не всегда.

Порядок действий

  1. Нагрейте хотэнд до рабочей температуры пластика.
  2. Осторожно вставьте тонкую иглу снизу в отверстие сопла.
  3. Сделайте несколько мягких движений вверх и вниз.
  4. Не давите слишком сильно, чтобы не повредить канал.
  5. Подайте филамент вручную и проверьте, стала ли струя ровной.
  6. Повторите процедуру при необходимости.
После такой очистки полезно выдавить 20-30 мм пластика, чтобы вынести наружу мелкие частицы загрязнения. Если поток восстановился, можно выполнить тестовую печать. Если нет, переходите к более глубокой чистке.

Способ 2. Метод холодной протяжки

Холодная протяжка, или cold pull, считается одним из самых эффективных способов очистки без снятия сопла. Суть метода в том, что филамент нагревают, он заполняет внутренний канал, затем его частично охлаждают и вытягивают вместе с остатками загрязнений.
Лучше всего для этого подходят нейлон или специальный очищающий филамент. Иногда используют PLA, но он менее универсален.

Пошаговая инструкция

  1. Нагрейте хотэнд до температуры материала, который находится внутри.
  2. Вставьте очищающий филамент или подходящий пруток.
  3. Продавите немного пластика через сопло.
  4. Снизьте температуру до 90-120 градусов для PLA или до значения, подходящего для выбранного очищающего материала.
  5. Дождитесь, пока пластик станет плотным, но ещё не хрупким.
  6. Резким, но контролируемым движением вытяните филамент вверх.
  7. Осмотрите кончик вытянутого прутка.
  8. Повторяйте процедуру, пока на конце не перестанут появляться тёмные включения и частицы старого пластика.
Хороший результат холодной протяжки выглядит как отпечаток внутренней формы сопла. На конце прутка может быть заметен конус и тонкий след отверстия. Если после нескольких повторов загрязнения остаются, возможно, засор сильный или сопло повреждено.

Способ 3. Снятие и внешняя очистка сопла

Если сопло загрязнено снаружи, на нём есть пригоревший пластик или мешающие комки, его можно очистить механически. Делать это нужно аккуратно, чтобы не повредить нагревательный блок, термистор и провода нагревателя.

Как очистить наружную часть

  1. Нагрейте хотэнд до температуры размягчения пластика.
  2. Отключите питание только после того, как убедитесь, что можете безопасно работать. На некоторых принтерах лучше оставить контроль температуры включённым, чтобы хотэнд не остыл слишком быстро.
  3. Удерживайте блок так, чтобы не тянуть провода.
  4. Снимите размягчённые остатки пинцетом.
  5. Пройдитесь по поверхности латунной щёткой.
  6. Уберите остатки мягкой тканью.
Не используйте стальную щётку для латунного сопла, если не хотите поцарапать поверхность. Также не стоит чистить сопло ножом или отвёрткой. Грубые царапины помогают пластику снова налипать.

Способ 4. Очистка снятого сопла

Иногда сопло снимают полностью и чистят отдельно. Этот способ подходит, если нужно тщательно осмотреть деталь или убрать сильный засор.
Важно: не все загрязнения стоит растворять химией. Ацетон может помочь с ABS, но он не растворяет PLA и PETG так же эффективно. Для разных пластиков нужны разные подходы, а агрессивные жидкости требуют вентиляции и защиты.

Порядок очистки снятого сопла

  1. Снимите сопло по инструкции, описанной ниже.
  2. Дайте ему остыть до безопасной температуры.
  3. Удалите наружные остатки пластика.
  4. Аккуратно прочистите канал подходящей иглой.
  5. При необходимости прогрейте сопло отдельно с соблюдением техники безопасности.
  6. Проверьте отверстие на свет.
  7. Если форма отверстия нарушена, замените сопло.
Если сопло недорогое и сильно забито, часто рациональнее установить новое. Попытки спасти изношенную деталь могут занять больше времени, чем сама замена.

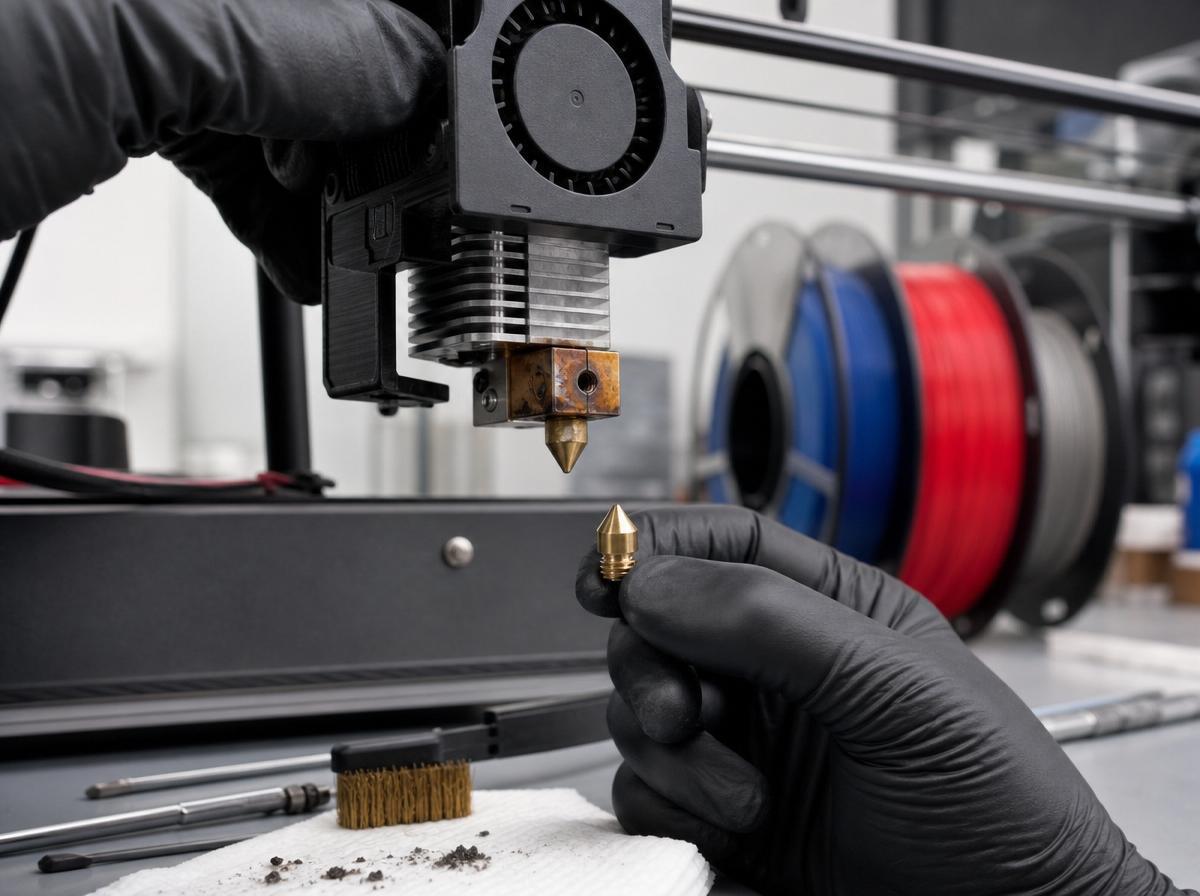

Замена сопла 3D-принтера: пошаговая инструкция

Замена сопла 3D-принтера нужна не только при поломке. Её выполняют при переходе на другой диаметр, работе с абразивными материалами, улучшении качества печати или обслуживании хотэнда.
Главное правило: сопло откручивают и окончательно затягивают на горячем хотэнде. Если делать это на холодную, пластик внутри резьбы может мешать, а после нагрева появится зазор. Через него расплав начнёт вытекать между соплом и термобарьером.

Шаг 1. Уберите филамент

Нагрейте хотэнд до рабочей температуры текущего материала. Через меню принтера выполните выгрузку прутка или аккуратно вытяните его вручную. Если пластик застрял, не применяйте силу на холодном хотэнде.

Шаг 2. Поднимите печатающую головку

Поднимите ось Z, чтобы между соплом и столом было достаточно места. Так вы снизите риск повредить покрытие стола ключом или горячей деталью.

Шаг 3. Нагрейте хотэнд

Для снятия сопла обычно используют температуру, близкую к температуре печати материала. Если внутри был PETG или ABS, температура должна быть выше, чем для PLA. Это нужно, чтобы размягчить остатки пластика в резьбе.

Шаг 4. Зафиксируйте нагревательный блок

Одним ключом или подходящим инструментом удерживайте нагревательный блок. Это важный момент. Если просто крутить сопло, можно провернуть блок, повредить термобарьер, нагреватель или тонкие провода термистора.

Шаг 5. Открутите старое сопло

Вторым ключом аккуратно поверните сопло против часовой стрелки. Работайте плавно. Если сопло не идёт, не давите резко. Лучше немного поднять температуру в пределах допустимого диапазона и попробовать снова.
Снятое сопло положите на негорючую поверхность. Оно остаётся горячим и может повредить стол, коврик или пластиковые детали.

Шаг 6. Установите новое сопло

Вкрутите новое сопло рукой или ключом без усилия, пока оно не дойдёт до упора. Не затягивайте его сразу слишком сильно. Важно не сорвать резьбу и не повредить нагревательный блок.
Обратите внимание: небольшая щель между шестигранной частью сопла и нагревательным блоком может быть нормальной. Сопло должно упираться не внешней площадкой в блок, а внутренней частью в термобарьер. Именно это соединение предотвращает протечки пластика.

Шаг 7. Выполните горячую затяжку

Нагрейте хотэнд до температуры печати высокотемпературного материала, который вы планируете использовать, или до стандартной рабочей температуры принтера. Удерживая блок, аккуратно подтяните сопло. Усилие должно быть умеренным. Слишком сильная затяжка может сорвать резьбу или сломать сопло.

Шаг 8. Проверьте подачу пластика

Загрузите филамент и вручную выдавите небольшое количество материала. Струя должна выходить ровно, без пузырей, резких изгибов и рывков. Если пластик появляется сверху нагревательного блока, значит соединение собрано неправильно или затянуто недостаточно.

Шаг 9. Откалибруйте высоту сопла

После замены может измениться расстояние до стола. Даже если новое сопло имеет тот же диаметр, его геометрия может немного отличаться. Обязательно проверьте первый слой, настройте Z-offset и при необходимости повторите калибровку стола.

Шаг 10. Сделайте тестовую печать

Не запускайте сразу важную модель. Напечатайте небольшой тест: линию, куб, температурную башню или простую техническую деталь. Это поможет убедиться, что сопло установлено правильно, поток стабилен, а первый слой ложится ровно.

Как выбрать новое сопло для 3D-принтера

Перед покупкой важно учитывать не только диаметр отверстия, но и тип резьбы, совместимость с хотэндом, материал сопла и задачи печати.

Латунное сопло

Самый популярный вариант для PLA, PETG, ABS и TPU без абразивных добавок. Латунь хорошо проводит тепло, быстро прогревается и даёт стабильный поток. Минус в том, что она быстро изнашивается при печати композитами.

Стальное сопло

Подходит для материалов, где важна повышенная стойкость. Теплопроводность ниже, чем у латуни, поэтому иногда нужно немного увеличить температуру печати.

Закалённое сопло

Хороший выбор для карбона, стеклонаполненных пластиков, филаментов с металлом, керамикой или древесным наполнителем. Такое сопло служит дольше, но требует внимательной настройки температуры и скорости.

Сопло с покрытием

Некоторые сопла имеют никелированное или другое защитное покрытие. Оно снижает налипание пластика и помогает дольше сохранять чистую поверхность.
Для стандартных задач 3D-печати чаще всего достаточно качественного латунного сопла 0,4 мм. Для производственных задач, функциональных прототипов и серийных деталей выбор лучше делать с учётом материала, точности и нагрузки на изделие.

Частые ошибки при чистке и замене

Даже простая процедура может привести к проблемам, если нарушить базовые правила.

Ошибка 1. Откручивание сопла на холодную

На холодном хотэнде пластик внутри твёрдый. Он мешает резьбе и может привести к повреждению деталей. Сопло нужно снимать после нагрева.

Ошибка 2. Слишком сильная затяжка

Чрезмерное усилие не делает соединение лучше. Оно может сорвать резьбу, деформировать блок или сломать сопло. Достаточно плотной горячей затяжки с удержанием нагревательного блока.

Ошибка 3. Использование неподходящей иглы

Если инструмент толще отверстия, он расширит канал. После этого принтер начнёт выдавать больше пластика, чем ожидает слайсер, а качество печати ухудшится.

Ошибка 4. Отсутствие калибровки после замены

Новое сопло может изменить высоту относительно стола. Без настройки первого слоя появятся проблемы с адгезией, царапины на покрытии или слишком толстая подача в начале печати.

Ошибка 5. Игнорирование причины засора

Если сопло забивается снова и снова, проблема может быть не только в нём. Проверьте качество филамента, температуру, ретракты, охлаждение термобарьера, состояние экструдера и наличие пыли на прутке.

Профилактика засоров

Лучший способ не тратить время на ремонт, это регулярное обслуживание и правильная эксплуатация. Особенно это важно, если принтер работает каждый день.
Полезные рекомендации:
  • храните филамент в сухом месте;
  • используйте фильтр от пыли на прутке;
  • не перегревайте пластик без необходимости;
  • не оставляйте материал в горячем хотэнде надолго;
  • при смене пластика выдавливайте остатки старого материала;
  • после высокотемпературных пластиков очищайте канал перед PLA;
  • используйте сопла, подходящие под конкретный материал;
  • проверяйте первый слой перед длительной печатью;
  • держите в запасе несколько сопел разного диаметра.
Влажный или загрязнённый филамент часто становится причиной пузырей, хлопков, неровной подачи и отложений внутри хотэнда. Поэтому иногда чистка сопла 3D-принтера решает проблему только временно. Если материал плохого качества, засор может быстро вернуться.

Как понять, что всё сделано правильно

После чистки или замены сопла принтер должен вести себя предсказуемо. При ручной подаче пластик выходит ровной струёй, без заметных задержек. Первый слой ложится равномерно, линии соединяются между собой, но не размазываются по столу. На стенках тестовой модели нет пропусков, поверхность выглядит чистой, углы не расплываются.
Также стоит проверить, нет ли протечек в зоне нагревательного блока. Если пластик появляется сверху сопла или на резьбе, печать нужно остановить и заново проверить сборку хотэнда. Продолжать работу с протечкой нельзя, потому что расплав может залить блок, провода и термистор.

Когда лучше обратиться к специалистам

Самостоятельная замена сопла 3D-принтера обычно не вызывает сложностей, если пользователь понимает устройство хотэнда и соблюдает осторожность. Но есть ситуации, когда лучше доверить обслуживание специалистам.
Обратиться за помощью стоит, если:
  • сопло сломалось в нагревательном блоке;
  • резьба повреждена;
  • пластик залил хотэнд;
  • принтер постоянно уходит в ошибку температуры;
  • после замены начались протечки;
  • требуется настройка печати под новый материал;
  • нужно изготовить точные детали без серии проб и ошибок.
Для коммерческих задач простой оборудования обходится дороже, чем своевременное обслуживание. Если нужна стабильная 3D-печать, изготовление прототипов, функциональных деталей или малых серий, команда 3DRoom поможет подобрать технологию, материал и параметры производства под конкретную задачу.

Итог

Сопло напрямую влияет на качество 3D-печати. Небольшой засор может испортить поверхность модели, нарушить геометрию и снизить прочность изделия. Поэтому важно регулярно проверять поток пластика, очищать хотэнд и вовремя менять изношенные детали.
Если пластик выходит неровно, экструдер щёлкает, первый слой ложится с пропусками или на моделях появились дефекты, начните с диагностики сопла. Лёгкий засор можно убрать иглой или методом холодной протяжки. При износе, повреждении резьбы или переходе на другой диаметр потребуется новое сопло для 3D-принтера.
Грамотная чистка сопла 3D-принтера и аккуратная установка новой детали помогают получить стабильную экструзию, ровные слои и качественные изделия. А если вам нужны готовые детали без настройки оборудования, тестов и брака, можно заказать 3D-печать или литьё пластика в 3DRoom.
