Напечатанные музыкальные инструменты: что реально можно сделать с помощью 3D-печати

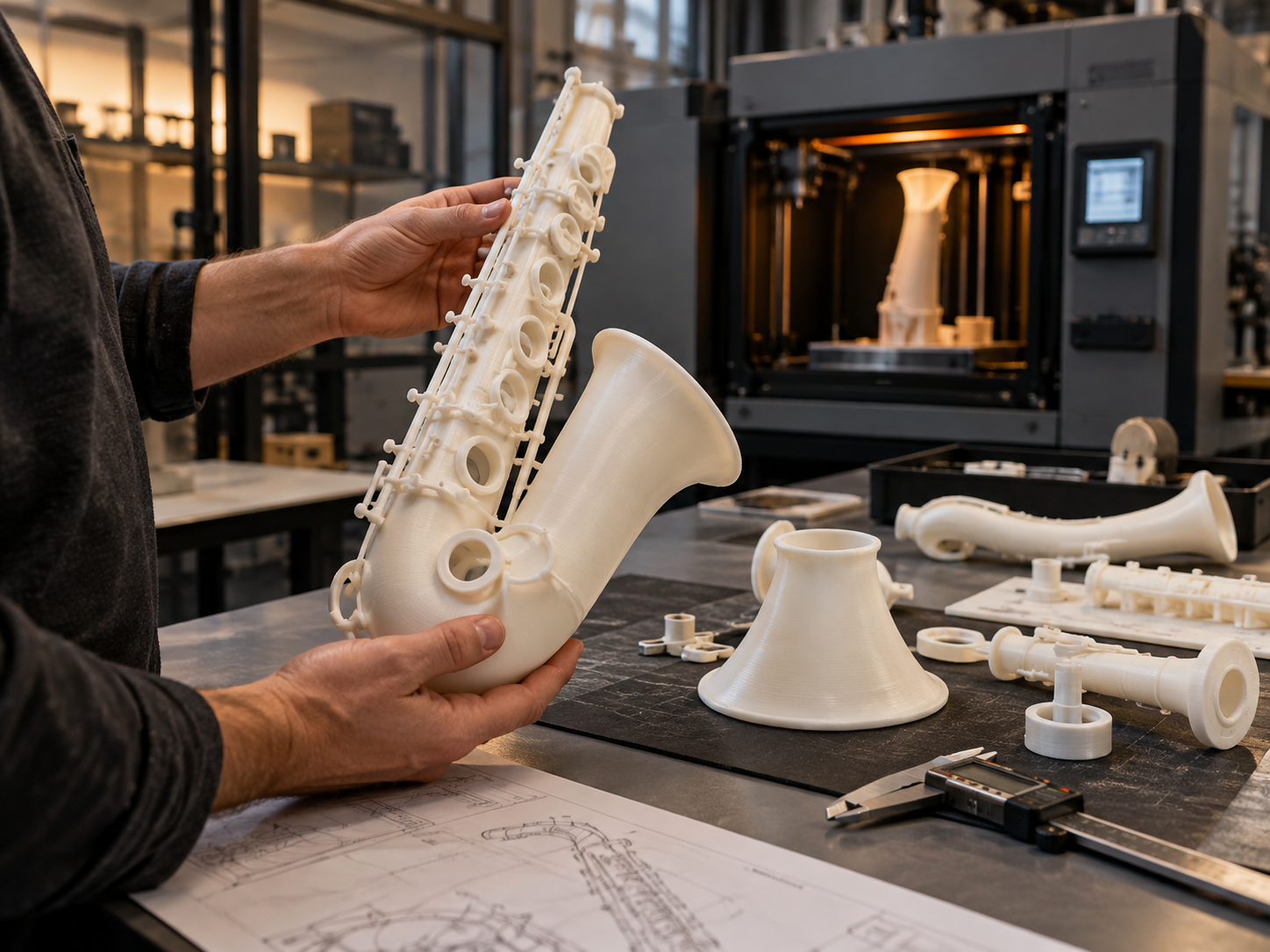

Представим производителя, который разрабатывает новый электронный духовой инструмент. Геометрия корпуса уже есть, но нужно проверить хват, расположение клавиш, баланс и несколько вариантов внутреннего воздушного канала. Делать оснастку для каждой версии дорого и бессмысленно: через неделю конструкция может измениться.
Здесь 3D-печать работает не как эффектный способ сделать необычный предмет, а как производственный инструмент. Деталь можно перевести из CAD-модели в физический образец, испытать, изменить геометрию и изготовить следующую итерацию.
С музыкальными инструментами этот подход особенно интересен. Форма влияет не только на внешний вид и удобство. В акустических конструкциях она связана с резонансом, воздушными каналами, жёсткостью корпуса и передачей вибраций. Поэтому напечатать инструмент технически возможно, но задача значительно сложнее, чем просто воспроизвести его внешнюю геометрию.
Какие музыкальные инструменты уже печатают
Аддитивные технологии применяют к разным группам инструментов: духовым, струнным, ударным и электронным. В открытых каталогах можно найти печатные флейты, окарины, укулеле, скрипки, корпуса электрогитар и элементы электронных барабанов. Но наличие готовой модели ещё не означает, что изделие будет обладать требуемыми акустическими характеристиками.
Более показательные примеры идут не из любительской печати, а из исследовательских проектов.
В MIT был создан прототип концертной флейты, причём аддитивное производство использовалось не только для копирования традиционной формы, но и для поиска новых конструктивных решений.
Royal College of Music применяет 3D-моделирование, микрокомпьютерную томографию и печать для создания копий редких исторических духовых инструментов. Цель проекта связана не с сувенирным воспроизведением экспонатов, а с исследованием их физических и акустических характеристик и возможностью использовать копии там, где оригинал слишком ценен или хрупок.
То есть технология уже используется как минимум в трёх сценариях:
- разработка новых конструкций;
- изготовление функциональных прототипов;
- воспроизведение сложной геометрии существующих инструментов.
Для бизнеса к этому добавляется четвёртый сценарий: выпуск компонентов и небольших партий изделий без ранних вложений в дорогую оснастку.
Почему 3D-печать особенно интересна разработчику инструмента
Главное преимущество здесь не в самой возможности получить пластиковую гитару или флейту. Ценность заключается в скорости изменения конструкции.
При традиционном производстве любое изменение корпуса может затронуть фрезеровку, форму, оснастку или ручную обработку. При аддитивном подходе новая версия начинается с корректировки цифровой модели.
Например, можно последовательно проверить:
- другую толщину стенки;
- изменённую форму резонаторной полости;
- новое положение отверстий или клавиш;
- альтернативную эргономику грифа или корпуса;
- расположение креплений электроники;
- систему внутренних рёбер;
- несколько вариантов соединения деталей.
Для таких задач подходит : сначала проверяется физическая конструкция, затем модель корректируется и только после этого принимается решение о следующей стадии производства.
Это особенно полезно для стартапов и производителей музыкального оборудования. Ошибка, обнаруженная в напечатанном прототипе, обычно гораздо менее болезненна, чем ошибка, обнаруженная после изготовления производственной оснастки.
Но будет ли напечатанный инструмент нормально звучать
Ответ зависит от типа инструмента.
У электрогитары, MIDI-контроллера, синтезатора или электронного барабана часть задачи связана с механикой корпуса, расположением компонентов, эргономикой и дизайном. Звукообразование в таких устройствах не зависит исключительно от акустического поведения печатного корпуса.
С акустической скрипкой или гитарой ситуация сложнее.
Материал корпуса участвует в передаче и рассеивании колебаний. Значение имеют масса, жёсткость, внутреннее демпфирование, толщина стенок и конструкция отдельных элементов. Для напечатанной детали к этому добавляются параметры самого процесса: направление построения, структура заполнения, высота слоя и качество поверхности.
Исследования 3D-печатных полимеров показывают, что материал и параметры изготовления действительно влияют на акустические характеристики. Отдельные работы изучали PLA, PETG и ASA, а также влияние ориентации печати на вибрационный отклик печатной акустической гитары.
Поэтому простое правило «берём модель деревянного инструмента и печатаем её из пластика» ненадёжно. Материал изменился, значит конструкцию, возможно, тоже придётся менять.
Духовые инструменты представляют отдельный интерес
Для многих духовых инструментов критична геометрия воздушного столба: форма канала, его длина, диаметр, расположение отверстий и переходов.
Именно здесь аддитивное производство даёт сильное преимущество. Оно позволяет создавать внутренние каналы и сложные переходы, которые трудно получить традиционной механической обработкой.
Исследования аддитивного производства духовых инструментов показывают, что эта группа особенно хорошо подходит для экспериментов с 3D-печатью. Одна из причин состоит в том, что для ряда духовых конструкций геометрия воздушного пространства может играть более значимую роль, чем материал корпуса сам по себе.
Но это не отменяет испытаний. Даже небольшое изменение отверстия, внутреннего сечения или шероховатости поверхности способно изменить поведение инструмента. Поэтому рабочую конструкцию желательно воспринимать как результат серии итераций, а не одной удачной печати.
Что можно печатать, кроме инструмента целиком
Для производителя зачастую интереснее не полностью напечатанный инструмент, а отдельные компоненты.
Это могут быть:
- корпуса электронных инструментов;
- ручки, клавиши и органы управления;
- элементы грифа и крепления;
- мундштуки и экспериментальные воздушные каналы;
- корпуса звукоснимателей;
- держатели и внутренние кронштейны;
- детали электронных ударных установок;
- декоративные панели;
- прототипы механических узлов;
- приспособления для сборки и проверки.
Такой подход снижает требования к материалу. Если деталь не является главным акустическим элементом, на первый план могут выйти прочность, геометрическая стабильность, внешний вид, масса и удобство сборки.
Для изготовления таких деталей на заказ можно использовать , выбирая технологию и материал уже под функциональную задачу конкретного компонента.
FDM, SLA или SLS: технология выбирается по функции детали
Универсального метода печати музыкального оборудования нет.
FDM
хорошо подходит для корпусных деталей, габаритных прототипов и последовательных итераций конструкции. Здесь можно сравнительно быстро проверять форму, сборку, эргономику и расположение компонентов.
Для акустически нагруженной детали потребуется отдельно оценивать влияние структуры печати и направления слоёв.
SLA
SLA полезна там, где важна мелкая геометрия и качество поверхности. Это может быть небольшой мундштук, декоративная деталь, сложный элемент управления или точный презентационный прототип.
Но гладкая поверхность сама по себе не делает материал подходящим для рабочей акустической детали. Механические и эксплуатационные требования нужно рассматривать отдельно.
SLS
SLS интересна для функциональных деталей сложной формы, где требуется прочность и нет желания проектировать множество поддержек. Технология может быть удобна для корпусов, механических элементов и компонентов, которые должны работать в сборке.
Выбор начинается не с вопроса «какой принтер лучше», а с вопроса «что должна делать эта деталь».
Геометрия для 3D-печати может отличаться от геометрии традиционного инструмента
Это один из ключевых моментов при разработке.
Деревянная деталь, литой пластиковый корпус и напечатанный корпус производятся разными способами. Поэтому оптимальная конструкция для них тоже может отличаться.
Вместо буквального копирования традиционного изделия можно использовать преимущества аддитивного производства:
- объединять несколько деталей в одну;
- создавать внутренние каналы сложной формы;
- менять распределение материала внутри корпуса;
- использовать решётчатые структуры;
- интегрировать крепления;
- сокращать количество сборочных операций;
- быстро создавать размерные варианты под разных пользователей.
Именно поэтому 3D-печать особенно полезна на этапе разработки нового инструмента. Она позволяет проектировать не «как раньше, только из пластика», а исходя из возможностей нового производственного процесса.
От первого прототипа к продукту
Допустим, компания создаёт компактный электронный духовой инструмент.
Первая версия корпуса нужна только для проверки размеров и расположения клавиш. После тестирования выясняется, что рукоятка неудобна и один из органов управления нужно перенести.
Во второй версии проверяется обновлённая эргономика и сборка электроники.
Третья версия уже может быть функциональным предсерийным образцом с материалом, близким к будущему изделию.
После этого возникает другой вопрос: как производить товар дальше.
Если нужны единичные изделия или небольшая серия, прямая 3D-печать может остаться рабочим производственным методом. Если проект выходит на значительно больший стабильный тираж, конструкцию имеет смысл пересчитать уже под серийную технологию.
3D-печать в такой цепочке не конкурирует со всеми остальными способами производства. Она помогает быстрее пройти самый неопределённый этап, когда конструкция ещё меняется и фиксировать её в дорогой оснастке рано.
Что подготовить перед заказом печати музыкального изделия
Лучший исходный материал для оценки проекта - 3D-модель. Но одной геометрии недостаточно.
Подрядчику полезно знать:
- какая часть инструмента изготавливается;
- является ли она акустически значимой;
- какие нагрузки возникают при использовании;
- должна ли деталь контактировать с кожей или ртом;
- требуется ли сборка с металлическими, электронными или деревянными компонентами;
- какое качество поверхности нужно получить;
- сколько экземпляров требуется сейчас;
- планируется ли дальнейшее увеличение тиража.
Для акустического прототипа полезно заранее определить и критерий испытаний. Фразы «должно хорошо звучать» недостаточно. Лучше сравнивать конкретные параметры и обязательно проводить прослушивание музыкантом или специалистом, который знает эталонную конструкцию.
Когда 3D-печать музыкальных инструментов действительно оправдана
Технология особенно логична, когда продукт ещё развивается.
Она подходит для:
- проверки новой идеи;
- сложной индивидуальной геометрии;
- экспериментальной акустики;
- эргономических испытаний;
- создания редкого или недоступного компонента;
- разработки корпуса музыкальной электроники;
- выпуска ограниченной серии;
- проверки конструкции перед переходом к серийному производству.
Если конструкция давно утверждена и требуются большие объёмы одинаковых пластиковых деталей, экономику уже стоит сравнивать с серийными методами производства.
А вот на стадии, где форма ещё меняется, 3D-печать даёт разработчику самое ценное: возможность быстро превратить гипотезу в физическую деталь, проверить её и изменить до того, как ошибка станет дорогой.
