Огромные промышленные 3D-принтеры: примеры и реальные задачи
Рабочая камера метр на метр уже выглядит внушительно, если сравнивать её с обычным настольным 3D-принтером. Но в промышленности масштаб на этом не заканчивается. Существуют установки длиной в несколько метров, портальные системы размером с производственный цех и строительные принтеры, которые перемещают печатающую головку вдоль целого здания.
При этом размер сам по себе мало о чём говорит. Один огромный 3D-принтер печатает термопластом, другой формирует песчаные литейные формы, третий выращивает металлические заготовки из проволоки, а четвёртый наносит строительную смесь.
Поэтому интереснее смотреть не на рекордные цифры, а на то, какую производственную задачу решает каждый такой аппарат.
Что вообще считать огромным промышленным 3D-принтером
Единой границы нет. Для закрытого FDM-принтера рабочий объём около одного кубического метра уже относится к крупному формату. Для портальной системы, печатающей строительные конструкции, размеры измеряются десятками метров.
Есть и ещё одно отличие от привычного представления о принтере. Крупная промышленная установка не всегда выглядит как большой шкаф. Это может быть:
- закрытая машина с рабочей камерой;
- портал над длинным производственным столом;
- робот-манипулятор с экструдером;
- система на рельсовых направляющих;
- гибридная установка, которая сначала печатает заготовку, а затем обрабатывает её инструментом.
Именно конструкция оборудования во многом определяет максимально возможный размер изделия.
1. BigRep ONE: промышленный формат около одного кубометра
Хорошая отправная точка для понимания масштаба - BigRep ONE. Современная версия ONE.5X имеет рабочую область 1005 x 1005 x 1005 мм, то есть примерно один кубический метр. Производитель позиционирует систему для полноразмерных деталей, прототипов и других крупноформатных задач.
На фоне строительных машин такой принтер может показаться небольшим. Но для производства это уже серьёзный размер. В рабочую область помещаются крупные корпуса, элементы оснастки, макеты и функциональные прототипы, которые на обычном оборудовании пришлось бы делить на множество частей.
Здесь хорошо видно первое преимущество большого рабочего поля: возможность сократить количество соединений. Чем меньше секций нужно собирать после печати, тем проще контролировать общую геометрию изделия.
2. Massivit 5000: почти два метра по высоте
Massivit 5000 работает по технологии Gel Dispensing Printing, где фотополимерный материал наносится и быстро отверждается в процессе построения. Рабочий объём машины составляет 1450 x 1110 x 1800 мм. Производитель ориентирует систему на крупные прототипы, оснастку и полноразмерные изделия для автомобильной, железнодорожной, морской и других отраслей.
Такой формат интересен задачами, где важен не только габарит, но и скорость получения физического объекта в масштабе 1:1.
Например, полноразмерный элемент интерьера транспорта или большой корпусной прототип можно оценить физически до того, как проект перейдёт к более дорогому производственному этапу. Инженер видит реальные пропорции, доступ к крепежу, эргономику и возможные конфликты с соседними деталями.
Именно здесь крупная 3D-печать перестаёт быть способом просто сделать «большую модель». Она становится инструментом проверки конструкции в натуральную величину.
3. voxeljet VX4000: четыре метра для литейного производства
VX4000 показывает совсем другой сценарий. Рабочий объём этой системы составляет 4000 x 2000 x 1000 мм. Машина работает с частицами материала и связующим, а одним из основных применений является изготовление крупных песчаных форм и стержней для литейного производства.
Это принципиально отличается от печати пластикового корпуса.
В классическом литейном процессе сложная крупная оснастка может требовать значительных трудозатрат на изготовление модели и формы. Аддитивное производство позволяет сформировать геометрию непосредственно по CAD-данным, в том числе с внутренними каналами и сложными элементами.
Размер здесь нужен не ради эффектного рекорда. Большая камера позволяет производить крупную форму целиком или использовать пространство для нескольких изделий в одном цикле.
Для B2B-заказчика этот пример особенно показателен: промышленная 3D-печать может быть не способом изготовления конечной детали, а частью другой производственной технологии.
4. Sciaky EBAM 300: многометровые детали из металла
Если перейти от полимеров и песка к металлу, масштаб тоже становится впечатляющим.
Система Sciaky EBAM 300 использует электронно-лучевой аддитивный процесс с металлической проволокой. По актуальным данным производителя, рабочая зона достигает примерно 5791 x 1219 x 1219 мм, а номинальная длина детали может превышать 7 метров.
Такое оборудование предназначено уже не для декоративных моделей и не для обычных пластиковых прототипов. Речь идёт о крупных металлических заготовках и конструкциях из дорогостоящих материалов.
В подобных процессах аддитивная технология интересна возможностью выращивать форму близко к геометрии будущей детали. После этого заготовка может проходить механическую обработку для получения требуемых поверхностей и размеров.
Для крупной металлической детали это меняет саму экономику производства: вместо удаления огромного количества материала из массивной заготовки часть геометрии формируется сразу аддитивным способом.
5. COBOD BOD2: принтер размером со строительную площадку
Строительная 3D-печать выводит понятие «огромный принтер» на другой уровень.
BOD2 от COBOD представляет собой модульную портальную систему. На текущей странице производителя указана максимальная печатная область до 14,62 м по одной оси, 49,41 м по другой и 8,53 м по высоте, хотя фактическая конфигурация подбирается под конкретный проект.
Такое оборудование наносит строительную смесь слоями и формирует стены или другие элементы непосредственно на площадке.
Здесь размер оборудования связан с размером самого объекта. Установка должна физически охватывать зону, в которой строится конструкция.
Это хороший пример того, почему сравнивать промышленные 3D-принтеры только по рабочему объёму некорректно. У строительной установки может быть огромная зона перемещения, но требования к детализации, материалам и точности совсем другие, чем у машины для металлических деталей или полимерных прототипов.
6. Factory of the Future 1.0: объект длиной почти 30 метров
Один из самых впечатляющих примеров крупномасштабной полимерной печати находится в Университете штата Мэн.
В 2024 году университет представил систему Factory of the Future 1.0. Она рассчитана на изделия длиной до 96 футов, шириной до 32 футов и высотой до 18 футов. В метрической системе это примерно 29,3 x 9,8 x 5,5 м. Производительность подачи термопластичного материала заявлена до 500 фунтов, около 227 кг, в час.
Установка создавалась как исследовательская платформа для крупномасштабного производства. Среди направлений работы университет называет жилищное строительство, мостовые конструкции, морскую технику, ветроэнергетику и другие большие изделия.
Предыдущая система центра, Ingersoll MasterPrint, уже использовалась для изготовления крупной лодки и проекта BioHome3D. Её рабочая зона составляет около 18,3 x 6,7 x 3 м.
То есть речь идёт уже не об увеличенной версии обычного FDM-принтера, а о полноценной производственной инфраструктуре.

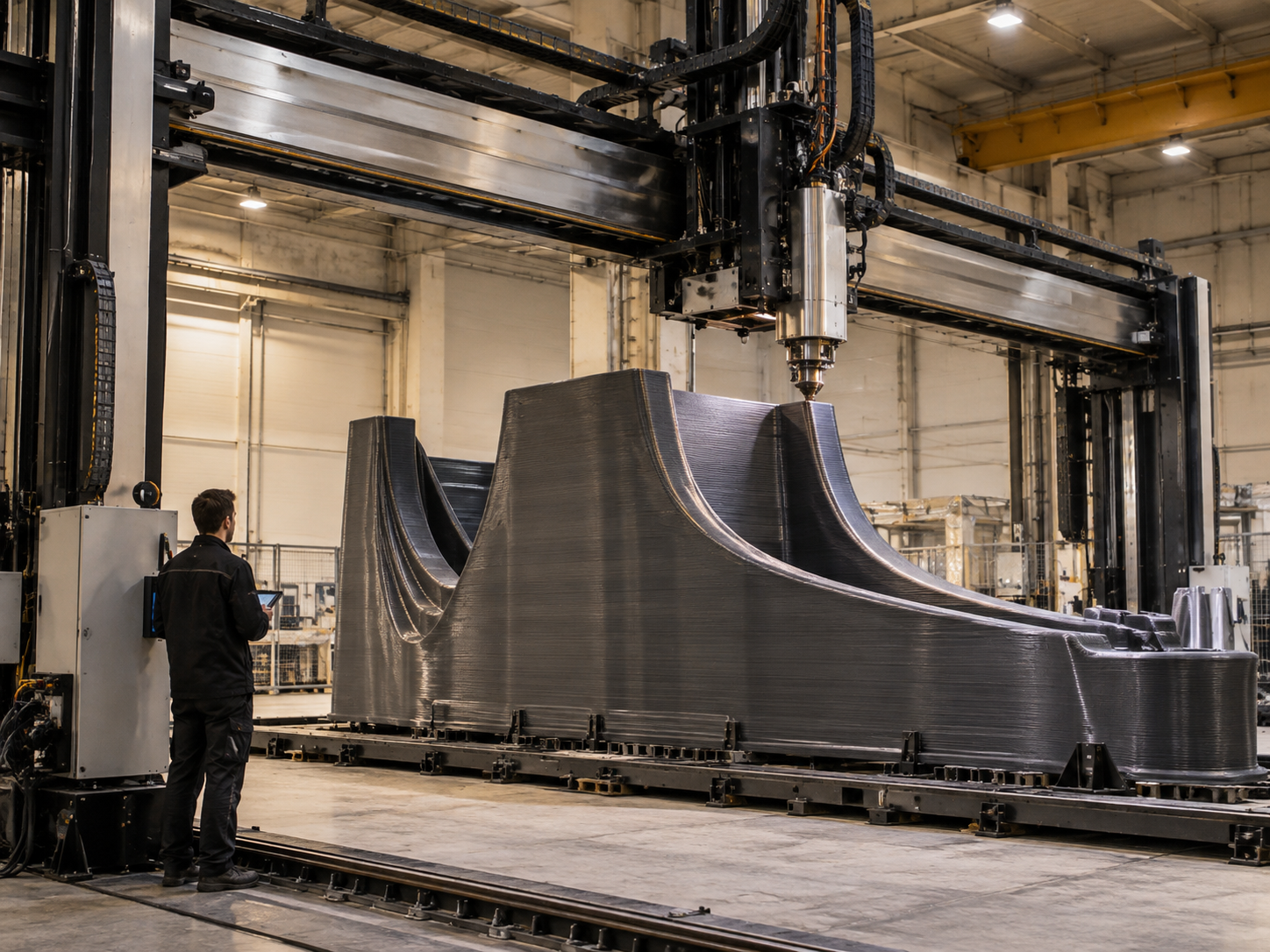

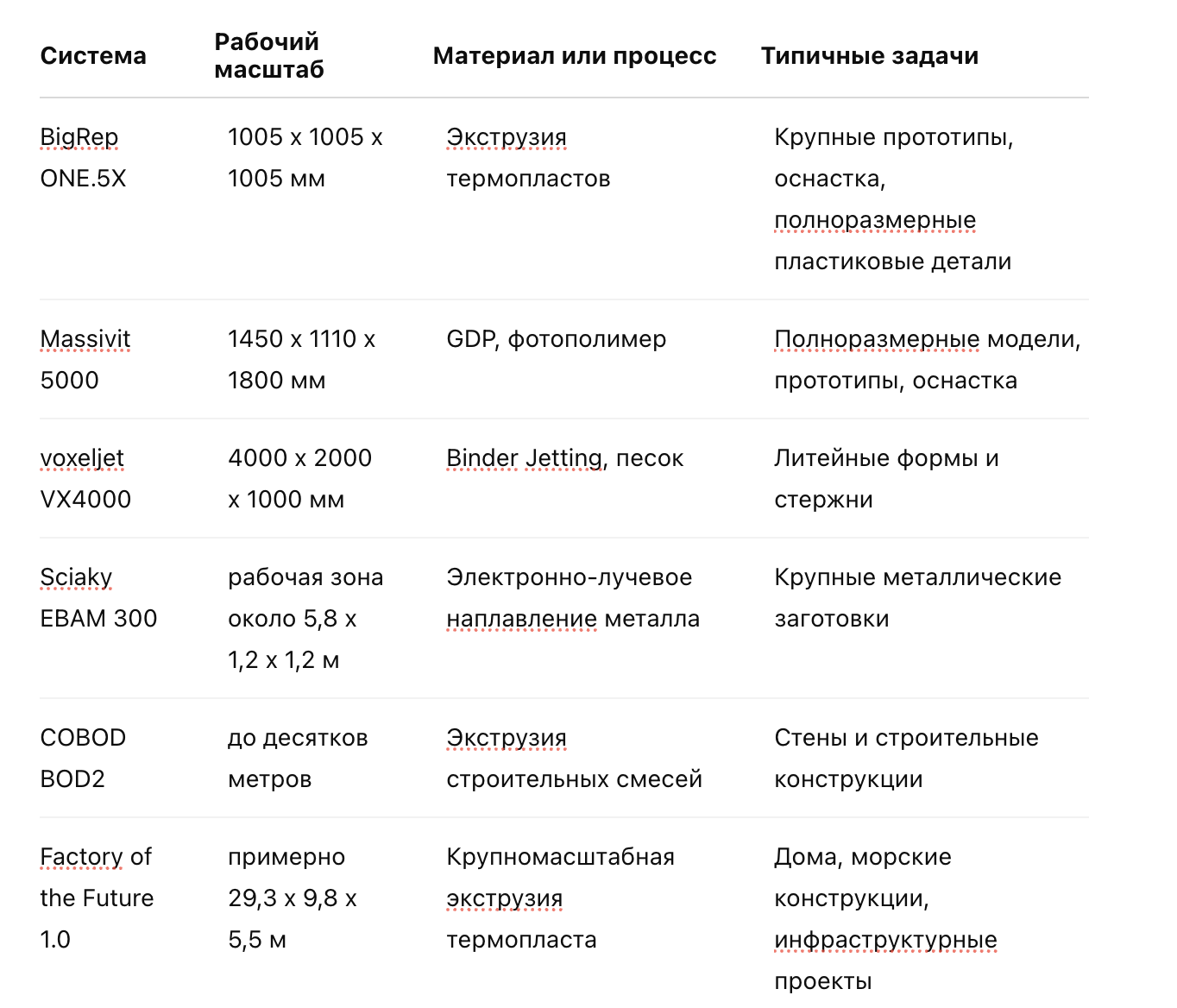

Примеры в одной таблице
Размеры приведены по данным производителей и организаций, эксплуатирующих оборудование. Для модульных систем фактическая рабочая зона зависит от конфигурации.
Зачем промышленности вообще нужны настолько большие принтеры
Самый очевидный ответ - чтобы печатать крупную деталь целиком. Но это только часть задачи.
Меньше сборочных стыков
Если корпус длиной полтора метра помещается в рабочую область, его можно изготовить одним элементом вместо нескольких сегментов.
Это не всегда означает, что цельная печать автоматически лучше, но количество операций по соединению уменьшается.
Прототип в натуральную величину
Для оборудования, транспорта, мебели, корпусов и элементов промышленного дизайна масштаб 1:1 даёт информацию, которую сложно получить только из CAD-модели.
Можно проверить:
- реальные пропорции;
- доступ к узлам;
- посадку элементов;
- эргономику;
- собираемость;
- внешний вид изделия в настоящем размере.
Для таких задач часто применяют и другие аддитивные процессы в зависимости от материала и требований к поверхности.
Крупная производственная оснастка
Большие принтеры используют не только для конечной продукции. Часто гораздо ценнее напечатать мастер-модель, шаблон, форму, приспособление или другую оснастку.
В таком сценарии аддитивное производство сокращает путь от цифровой модели до инструмента, который уже работает в основном производственном процессе.
Изделия, для которых традиционная оснастка слишком дорога
Если требуется один крупный экземпляр или небольшое количество деталей сложной формы, создание отдельной дорогостоящей оснастки может не иметь экономического смысла.
Именно здесь крупноформатная печать особенно сильна: производство начинается непосредственно с цифровой модели.
Огромная рабочая зона не означает, что деталь нужно печатать целиком
Это один из самых полезных выводов для заказчика.
Представим корпус длиной два метра. Можно искать принтер с рабочей камерой больше двух метров. Но технически и экономически более разумным решением иногда оказывается разделение корпуса на несколько частей.
Причины разные:
- отдельные сегменты проще ориентировать;
- снижается риск потери всей крупной детали при сбое;
- можно уменьшить объём поддержек;
- удобнее проводить постобработку;
- готовое изделие проще перевозить;
- соединения можно заранее заложить в конструкцию.
На 3droom.pro отдельно разобраны , включая выбор между цельной печатью и изготовлением изделия по секциям.
Поэтому техническое задание лучше начинать не с требования «нужен принтер минимум два метра», а с описания конечного изделия.
Что нужно знать о детали до выбора крупноформатной печати
Для производственного расчёта полезнее всего пять групп данных.
Габариты. Нужны размеры готового изделия и информация о том, допустимо ли разделение на части.
Назначение. Макет, мастер-модель, корпус, рабочая деталь и оснастка требуют разного подхода.
Нагрузки. Одно дело показать форму на выставке, другое - использовать деталь в оборудовании.
Поверхность и точность. Чем выше требования к внешнему виду и сопряжениям, тем большее значение приобретают технология и постобработка.
Тираж. Один полноразмерный прототип и серия из тысяч одинаковых пластиковых деталей находятся в совершенно разных экономических сценариях.
Если после прототипирования предполагается большой серийный выпуск пластикового изделия, имеет смысл отдельно оценить . Аддитивная печать в таком проекте может использоваться для проверки конструкции до инвестиций в серийную оснастку.
Какой вывод дают примеры гигантских 3D-принтеров
Главное достижение крупноформатной печати не в том, что промышленность научилась строить принтеры размером с дом.
Гораздо интереснее другое: аддитивные процессы масштабировались до совершенно разных производственных уровней.
На одном предприятии это метровый пластиковый корпус. На другом - песчаная форма для крупной отливки. На третьем - многометровая металлическая заготовка. В строительстве рабочей зоной фактически становится часть площадки.
Поэтому вопрос «какой самый большой 3D-принтер» для реального проекта быстро меняется на другой: какой размер, материал и технология нужны именно для этой детали.
Если требуется изготовить крупный прототип, корпус, мастер-модель или функциональное изделие, можно передать исходные данные специалистам 3DRoom через страницу и заказать расчёт. В ряде случаев оптимальным решением окажется крупная цельная печать, а в других выгоднее технологически разделить объект на части и собрать после изготовления.
