Изготовление пластиковых шестеренок: 3D печать и литье на заказ

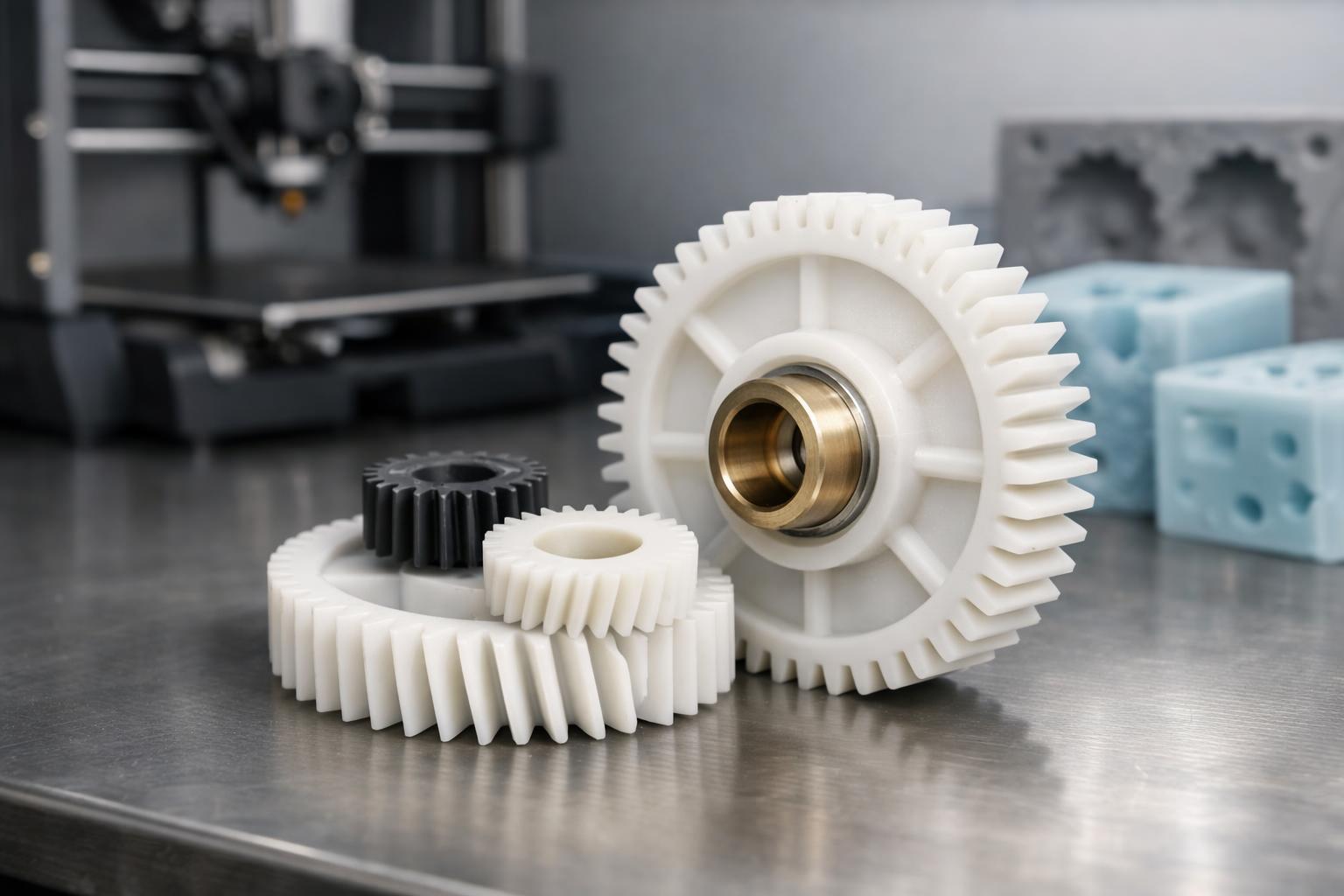

Пластиковые шестерни давно перестали быть исключительно “игрушечными” деталями. Сегодня они работают в приводах бытовой техники, вендинговых аппаратах, станках, медицинских устройствах, робототехнике и механизмах автоматизации. Правильно спроектированная и качественно изготовленная шестеренка из пластика дает тихий ход, снижает вес узла и часто обходится дешевле металла при мелких и средних партиях.
На сайте 3droom.pro мы выполняем изготовление пластиковых шестеренок под задачу клиента, используя две ключевые технологии: 3д печать шестеренок и литье пластиковых шестерен. Ниже разберем, как выбрать метод, какие материалы подходят, что важно в проектировании и как получить деталь, которая действительно работает, а не просто “похожа на шестерню”.
Где применяются пластиковые шестерни
Пластиковые передачи выбирают, когда важны:
- снижение шума и вибраций;
- уменьшение массы узла;
- работа без коррозии;
- щадящее зацепление (например, когда нельзя повреждать сопряженную металлическую шестерню);
- быстрый выпуск прототипов и запчастей;
- изготовление нестандартной геометрии.
Частые примеры: редукторы, приводы заслонок, механизмы подачи, дозаторы, бытовая техника, авто-компоненты салона, 3D принтеры, конвейерные узлы, лабораторное оборудование.
Варианты производства: 3D печать или литье
1) 3D печать шестеренок
3д печать шестеренок подходит для прототипов, ремонта, единичных изделий и малых партий. Ее выбирают, когда важны сроки, возможность быстро внести правки и не хочется тратить время на подготовку оснастки.
Плюсы:
- быстрый старт производства;
- удобно проверять посадки, зацепление, геометрию;
- легко менять модуль, ширину венца, ступицу, шпоночный паз;
- экономично для 1-20 штук (зависит от размеров и материала).
Минусы:
- свойства зависят от технологии печати и ориентации слоя;
- при высоких нагрузках требуется грамотный подбор материала и допусков;
- для больших серий обычно выгоднее литье.
2) Литье пластиковых шестерен
Литье пластиковых шестерен рационально, когда нужна стабильная повторяемость, хорошая поверхность и партия от нескольких десятков штук. Часто применяют литье в формы (например, по мастер-модели) и другие методы, когда важна серия и одинаковое качество каждой детали.
Плюсы:
- более предсказуемая геометрия в серии;
- гладкая поверхность и аккуратные зубья;
- выгоднее при тиражировании.
Минусы:
- требуется подготовка формы;
- изменения в конструкции после запуска серии обходятся дороже, чем при 3D печати.
На практике часто делают так: сначала изготавливают прототип шестерни методом 3D печати, проверяют узел, затем переходят на литье для партии. Это снижает риск и ускоряет запуск.
Материалы для пластиковых шестерен: что выбрать
Материал влияет на износ, шум, жесткость, стойкость к температуре и химии. Ниже типовые варианты, которые подбираются под нагрузку и условия:
- Нейлон (PA): хороший баланс прочности и износостойкости, подходит для рабочих передач.
- Полиацеталь (POM): низкое трение, стабильность размеров, часто используется в механизмах с постоянной работой.
- ABS/ASA: удобен для прототипов и корпусов, для силовых шестерен применяется аккуратно и по расчету.
- PETG: неплохая ударная вязкость, но для зубчатых передач важен режим нагрузки и температура.
- Полиуретановые составы (для литья): подбираются по твердости и упругости, позволяют получить детали с хорошей поверхностью.
Если шестерня работает в паре с металлом, важно учитывать износ пары трения. Иногда дешевле заменить пластиковую шестерню как расходник, сохраняя металлическую часть узла.
Конструкция шестерни: ключевые параметры, которые нельзя игнорировать
Чтобы пластиковые шестерни на заказ работали надежно, нужно корректно задать базовые параметры. Если у вас нет чертежа, мы можем изготовить деталь по образцу, но важно собрать исходные данные.
Основные характеристики:
- модуль (m);
- число зубьев (z);
- угол давления (обычно 20°, но не всегда);
- ширина венца;
- диаметр посадки и тип соединения (шпонка, шлицы, шестигранник, D-shaft);
- наличие ступицы, бурта, стопорных элементов;
- требования к биению и соосности.
Для пластика дополнительно учитывают:
- допустимую деформацию под нагрузкой;
- требования к шуму;
- температурный режим;
- смазку (если используется) и совместимость материалов.
Точность и посадки: почему “похоже” не означает “подходит”
В зубчатых передачах критичны:
- правильная геометрия профиля зуба;
- шаг и равномерность;
- соосность отверстия и зубчатого венца;
- качество поверхности и отсутствие заусенцев.
При 3D печати точность зависит от технологии и настроек. Для рабочей пары часто применяют постобработку: снятие заусенцев, калибровку отверстия, притирку, иногда термообработку в зависимости от пластика. При литье важны стабильная форма и корректная усадка материала.
Если нужна шестерня “встала и заработала”, лучше сразу описать требования: обороты, момент, режим работы (постоянный или циклический), температура, есть ли пыль, влажность, смазка, чем является сопряженная шестерня.
Как мы делаем изготовление пластиковых шестеренок на 3droom.pro
Ниже типовой процесс, который позволяет получить прогнозируемый результат.
Шаг 1. Сбор исходных данных
Варианты входных данных:
- 3D модель (STEP, STL) и требования;
- чертеж с допусками;
- образец детали (изношенная шестерня) для повторения;
- фото и замеры, если другого нет (точность будет зависеть от качества исходных данных).
Шаг 2. Подбор технологии
Мы выбираем между 3д печать шестеренок и литье пластиковых шестерен исходя из:
- тиража;
- требований к прочности и повторяемости;
- допустимых сроков;
- бюджета.
Шаг 3. Подбор материала и согласование параметров
Согласуем материал, ориентацию печати (если печать), требования к посадке, необходимость постобработки. При необходимости предлагаем корректировки конструкции, чтобы увеличить ресурс.
Шаг 4. Изготовление и контроль
После производства проверяем ключевые размеры: посадку, толщину, геометрию ступицы, соосность, внешний диаметр и другие параметры, которые критичны для вашего узла.
Шаг 5. Отгрузка и поддержка
При повторных заказах фиксируем параметры, чтобы партия к партии была стабильной.
Что нужно прислать, чтобы быстро рассчитать стоимость
Чтобы оперативно рассчитать изготовление пластиковых шестеренок, достаточно одного из наборов:
- 3D модель + количество + материал (если знаете) + сроки
- Фото + основные размеры (модуль, зубья, ширина, посадка) + количество
- Образец детали + описание условий работы
Если модуль и угол давления неизвестны, часто их можно определить по образцу, но лучше уточнить, где стоит шестерня и с чем она работает в паре.
Частые ошибки при заказе шестерен из пластика
- Выбор материала “как у всех”, без учета температуры и нагрузки.
- Отсутствие информации о сопряженной детали (металл или пластик, какой профиль).
- Игнорирование посадок и допусков, особенно если есть вал, подшипник или шпонка.
- Заказ “один в один” по изношенной шестерне без учета того, что износ изменил профиль.
- Непонимание режима работы: одно дело редкие включения, другое дело непрерывная работа.
Мы стараемся заранее задать уточняющие вопросы по узлу, чтобы итоговые пластиковые шестерни на заказ служили дольше и не требовали переделок.
Почему выгодно заказывать шестерни у нас
3droom.pro совмещает два подхода в одном месте: 3D печать и литье пластика. Это позволяет:
- быстро сделать прототип и проверить узел;
- перейти на литье для партии без смены подрядчика;
- подобрать материал под реальные условия эксплуатации;
- получить повторяемость и предсказуемое качество.
Если вам нужна рабочая замена, прототип для испытаний или серия, напишите на 3droom.pro и приложите модель или фото. Мы предложим оптимальный способ производства и подготовим расчет.
