Литье пластмасс по пресс-форме заказчика: производство деталей на готовой оснастке
Если у компании уже есть готовая пресс-форма, запуск производства пластиковых изделий не всегда требует разработки новой оснастки. В такой ситуации можно передать существующую форму производственной площадке, проверить ее состояние, подобрать подходящий термопласт и организовать выпуск необходимой партии. Литье пластмасс по пресс форме заказчика позволяет использовать уже сделанные инвестиции в оснастку и быстрее перейти непосредственно к производству деталей.
Для бизнеса такой подход особенно актуален при переносе производства к другому подрядчику, возобновлении выпуска ранее разработанного изделия, необходимости изготовить дополнительную серию продукции или поиске нового исполнителя для действующего проекта.
Компания 3DROOM работает с задачами, связанными с изготовлением пластиковых изделий, 3D-печатью и литьем пластмасс. Если у заказчика имеется собственная пресс-форма, проект можно начинать с анализа имеющейся оснастки и оценки возможности ее использования для производства требуемых деталей.
Что представляет собой литье пластика по готовой пресс-форме
Пресс-форма является технологической оснасткой, внутри которой расположена формообразующая полость будущего изделия. При производстве расплавленный полимер поступает внутрь формы под давлением, заполняет необходимый объем, охлаждается и принимает заданную геометрию.
После раскрытия пресс-формы готовая деталь извлекается, а цикл повторяется.
Если оснастка уже находится у клиента, заново создавать модель формы и изготавливать полный комплект деталей оснастки может не потребоваться. Производителю необходимо определить, совместима ли имеющаяся пресс-форма с оборудованием, находится ли она в рабочем состоянии и позволяет ли получать изделия требуемого качества.
Именно поэтому литье пластика по пресс форме заказчика начинается не с запуска термопластавтомата, а с технической оценки предоставленной оснастки.
Когда выгодно использовать пресс-форму заказчика
Передача собственной оснастки подрядчику может быть рациональным решением в нескольких ситуациях.
Например, предприятие ранее самостоятельно производило изделия, но решило отказаться от содержания отдельного участка литья. Сама пресс-форма при этом остается пригодной для дальнейшей эксплуатации.
Другой распространенный вариант связан со сменой подрядчика. Если прежняя производственная площадка больше не устраивает по срокам, качеству, объемам производства или другим условиям, форму можно перевезти на другое предприятие и продолжить выпуск продукции.
Использование существующей оснастки также подходит, когда:
- требуется повторить ранее выпускавшуюся партию;
- необходимо увеличить объем производства;
- собственное литьевое оборудование временно недоступно;
- компания хочет передать производство пластиковых компонентов на аутсорсинг;
- пресс-форма была изготовлена сторонним инструментальным производством;
- необходимо проверить форму после ремонта или длительного хранения;
- требуется изготовить тестовую партию на существующей оснастке;
- планируется локализация производства деталей.
Такой вариант позволяет сосредоточиться непосредственно на выпуске продукции и не оплачивать повторное изготовление оснастки, если имеющаяся форма полностью подходит для нового производства.
Почему пресс-форму необходимо проверить перед запуском
Даже если оснастка ранее использовалась без проблем, устанавливать ее на оборудование без предварительной оценки нежелательно.
За время эксплуатации пресс-форма может получить естественный износ. Кроме того, производственные площадки используют оборудование с различными характеристиками, поэтому необходимо убедиться, что оснастка совместима с конкретным термопластавтоматом.
Перед запуском специалисты могут оценивать:
- габаритные размеры пресс-формы;
- массу оснастки;
- размеры установочных элементов;
- систему крепления;
- расположение литникового узла;
- ход и конструкцию системы выталкивания;
- подключение охлаждающих каналов;
- состояние формообразующих поверхностей;
- состояние направляющих и подвижных элементов;
- наличие следов коррозии или механических повреждений;
- особенности горячеканальной системы, если она предусмотрена конструкцией.
Проверка снижает вероятность проблем во время первого производственного запуска.
Особое внимание необходимо уделить пресс-формам, которые долго находились на хранении или транспортировались между предприятиями.
Как проходит литье пластмасс по пресс-форме заказчика
Производственный процесс можно условно разделить на несколько этапов.
1. Получение информации о проекте
На первоначальном этапе желательно предоставить производителю максимально подробную информацию об изделии и оснастке.
Полезными будут:
- фотографии пресс-формы;
- чертежи изделия;
- 3D-модель детали;
- данные о ранее использовавшемся пластике;
- техническая документация на пресс-форму;
- информация о предыдущих режимах литья;
- желаемое количество изделий;
- требования к цвету и внешнему виду;
- особые требования к готовой продукции.
Чем больше исходной информации имеется на старте, тем проще оценить технологичность проекта.
2. Осмотр пресс-формы
После получения оснастки выполняется ее технический осмотр.
На этом этапе необходимо определить общее состояние формы и выявить факторы, способные повлиять на производство.
Если пресс-форма долго не эксплуатировалась, может потребоваться очистка, обслуживание отдельных механизмов или дополнительная проверка каналов охлаждения.
3. Проверка совместимости с оборудованием
Одна из ключевых задач заключается в том, чтобы определить возможность установки формы на имеющийся термопластавтомат.
Здесь учитываются не только внешние габариты.
Необходимо сопоставить конструкцию пресс-формы с параметрами оборудования, возможностью надежного крепления, системой впрыска и другими технологическими характеристиками.
Если оснастка подходит, можно переходить к подготовке пробного запуска.
4. Подбор материала
Если тип пластика уже определен конструкторской документацией, производство ориентируется на заданный материал.
При отсутствии точных требований необходимо учитывать назначение изделия.
Для различных деталей могут применяться ABS, полипропилен, полиэтилен, полиамиды, поликарбонат и другие термопласты. Материал выбирается с учетом механических нагрузок, температуры эксплуатации, жесткости, ударной прочности, внешнего вида и других характеристик будущего изделия.
Замена исходного полимера на другой материал требует отдельной оценки. Разные пластики имеют различные показатели усадки, текучести и температурной переработки, поэтому простая замена сырья без проверки может изменить размеры или качество детали.
5. Пробное литье
Перед серийным выпуском обычно выполняется тестовый запуск.
Он позволяет проверить:
- заполнение формообразующей полости;
- качество поверхности;
- работу системы выталкивания;
- стабильность размеров;
- образование облоя;
- наличие утяжин;
- появление недоливов;
- деформацию изделия после охлаждения;
- качество литниковой зоны.
Полученные образцы можно осмотреть и при необходимости сравнить с эталонной деталью или технической документацией.
6. Настройка технологического режима
Для стабильного производства необходимо подобрать параметры процесса.
На результат могут влиять температура полимера, температура формы, скорость впрыска, давление, выдержка, охлаждение и продолжительность производственного цикла.
Задача настройки заключается в получении повторяемого результата, когда детали одного тиража имеют стабильные характеристики и внешний вид.
7. Запуск необходимой партии
После успешного тестирования можно выполнять литье пластмасс под давлением в требуемом количестве.
Размер партии определяется проектом. Готовые изделия после производства могут проходить визуальный контроль, удаление технологических элементов, упаковку и другие необходимые операции.
Какие пластиковые детали можно производить
Литье применяется для изготовления большого количества технических и потребительских изделий.
На пресс-формах заказчиков могут производиться:
- корпуса приборов;
- крышки;
- заглушки;
- крепежные элементы;
- пластиковые втулки;
- держатели;
- фиксаторы;
- элементы оборудования;
- технические комплектующие;
- детали механизмов;
- части бытовых изделий;
- компоненты электроники;
- декоративные пластиковые элементы;
- комплектующие для производства;
- изделия собственной разработки заказчика.
Точная возможность изготовления конкретной детали зависит от конструкции пресс-формы, выбранного материала и требований к изделию.
Преимущества работы с собственной пресс-формой
Главное преимущество такого формата заключается в использовании уже существующего производственного актива.
Разработка и изготовление новой пресс-формы является отдельным этапом проекта. Если качественная оснастка уже имеется, нет смысла создавать аналогичную форму повторно без технической необходимости.
Снижение стартовых затрат
Заказчику не требуется снова оплачивать полный цикл проектирования и изготовления оснастки.
Основные расходы связаны непосредственно с подготовкой имеющейся пресс-формы, настройкой производства, сырьем и выпуском изделий.
Более быстрый переход к производству
Если форма исправна и подходит для оборудования, подготовительный этап может быть существенно короче по сравнению с проектом, где оснастку требуется создавать с нуля.
Возможность сменить подрядчика
Владелец собственной пресс-формы меньше зависит от конкретной производственной площадки.
При необходимости производство можно перенести на другое предприятие, предварительно согласовав техническую совместимость оборудования.
Возобновление производства старой продукции
Компания может хранить пресс-форму и использовать ее только тогда, когда появляется необходимость в новой партии.
Это удобно для изделий, которые производятся периодически или используются как запасные части.
Масштабирование выпуска
Если спрос на продукт вырос, использование существующей формы у дополнительного подрядчика может помочь увеличить производственные возможности без запуска разработки изделия с самого начала.
Что делать, если пресс-форма требует ремонта
Факт наличия готовой оснастки еще не означает, что она сразу готова к серийному производству.
При осмотре могут обнаружиться изношенные элементы, повреждения поверхности, проблемы с направляющими, системой выталкивания или другими механизмами.
Дальнейшие действия зависят от характера дефекта.
Иногда достаточно технического обслуживания. В других случаях может потребоваться ремонт или изготовление отдельных элементов.
Если изменение конструкции формы слишком значительное или ее восстановление экономически нецелесообразно, рассматривается изготовление новой оснастки.
Именно поэтому состояние формы желательно оценивать до согласования крупной производственной партии.
Пресс-форма и качество готового изделия
Качество пластикового изделия зависит не только от оборудования и материала. Большую роль играет сама пресс-форма.
Износ формообразующей поверхности может отражаться на внешнем виде детали. Проблемы с разъемом способны привести к появлению выраженного облоя. Недостаточная эффективность охлаждения может влиять на стабильность цикла и геометрию изделия.
По этой причине при переносе формы от одного подрядчика к другому важно оценивать не только возможность ее физической установки, но и реальное техническое состояние.
Качественное изготовление пластиковых деталей на заказ требует комплексного подхода, в котором пресс-форма, полимер, оборудование и режим переработки рассматриваются как элементы единой технологической системы.
Можно ли использовать другой пластик на существующей пресс-форме
В некоторых проектах такая возможность существует, однако решение нельзя принимать только на основании того, что оба материала относятся к термопластам.
Разные полимеры отличаются:
- усадкой;
- рабочими температурами;
- текучестью;
- механическими характеристиками;
- требованиями к сушке;
- поведением при охлаждении.
Например, изменение усадки способно повлиять на итоговые размеры детали. Поэтому при переходе на новый материал желательно проводить пробное литье и оценивать полученный результат.
Если требуется подобрать альтернативный пластик, необходимо исходить из функциональных требований к изделию, а не только из стоимости сырья.
Что влияет на стоимость литья
Цена производства партии рассчитывается индивидуально.
На стоимость могут влиять:
- количество изделий;
- масса одной детали;
- выбранный материал;
- количество гнезд в пресс-форме;
- продолжительность производственного цикла;
- необходимость подготовки формы;
- сложность первоначальной настройки;
- дополнительные операции;
- требования к упаковке;
- необходимость использования красителя или специального сырья.
При использовании формы заказчика отдельно учитывается ее состояние и объем работ, необходимых перед производством.
Поэтому для точного расчета желательно предоставить информацию не только о количестве деталей, но и о самой оснастке.
Чем серийное литье отличается от 3D-печати
3D-печать и литье пластика решают разные производственные задачи и могут использоваться в рамках одного проекта.
3D-печать особенно удобна на этапе прототипирования. С ее помощью можно получить физический образец будущего изделия, проверить размеры, компоновку, сборку и эргономику еще до запуска массового производства.
Литье на пресс-форме ориентировано на повторяемый выпуск деталей.
Поэтому типичный путь нового изделия может выглядеть следующим образом:
- разработка 3D-модели;
- изготовление прототипа методом 3D-печати;
- проверка и корректировка конструкции;
- подготовка пресс-формы;
- пробное литье;
- запуск серии.
Если пресс-форма уже существует, часть этих этапов может быть пройдена ранее. В таком случае задача заключается в корректном переносе готовой оснастки на новую производственную площадку.
Что желательно передать вместе с пресс-формой
Наличие документации заметно упрощает подготовку производства.
В идеальном случае вместе с оснасткой стоит предоставить:
- чертеж готового изделия;
- 3D-модель;
- паспорт или документацию на пресс-форму;
- информацию о материале;
- образец ранее изготовленной детали;
- требования к цвету;
- сведения о технологических режимах предыдущего производства;
- данные о возможных ремонтах или изменениях формы.
Если часть документов отсутствует, возможность запуска все равно можно обсуждать. Однако сначала потребуется получить максимум информации непосредственно из имеющейся оснастки и образцов.
Литье по образцу при наличии пресс-формы
Иногда у заказчика имеется форма и несколько ранее изготовленных деталей, но отсутствует полная документация.
В такой ситуации образец помогает понять ожидаемый результат и сравнить его с деталями после нового запуска.
Однако важно учитывать, что внешний вид готового изделия не содержит всей информации о технологическом процессе. По одной детали нельзя достоверно восстановить абсолютно все параметры предыдущего производства.
Поэтому наиболее надежным вариантом остается сочетание образца, пресс-формы и доступной технической информации.
Когда лучше изготовить новую пресс-форму
Использовать старую оснастку рационально не во всех случаях.
Новая форма может потребоваться, если:
- существующая оснастка сильно изношена;
- ремонт экономически неоправдан;
- необходимо существенно изменить геометрию изделия;
- требуется увеличить количество гнезд;
- старая конструкция не обеспечивает нужного качества;
- форма несовместима с доступным оборудованием;
- планируемый объем производства предъявляет новые требования к ресурсу оснастки.
В таких ситуациях необходимо сравнивать стоимость восстановления существующего решения и разработки новой формы.
Иногда небольшая модернизация позволяет продолжить эксплуатацию. Иногда разумнее разработать новую оснастку с учетом актуальных требований к продукту.
Как подготовиться к расчету проекта
Чтобы быстрее получить предварительную оценку производства, заказчику желательно подготовить несколько основных данных.
Необходимо указать:
- какое изделие требуется производить;
- какое количество деталей нужно изготовить;
- имеется ли готовая пресс-форма;
- где сейчас находится оснастка;
- использовалась ли она ранее;
- из какого материала производилась деталь;
- имеются ли чертежи или 3D-модель;
- имеется ли физический образец изделия;
- существуют ли особые требования к внешнему виду и упаковке.
Дополнительно можно отправить фотографии формы с разных сторон и изображения ранее выпущенной продукции.
На основании этих данных проще определить дальнейшие этапы проекта.
Литье пластмасс по пресс-форме заказчика в 3DROOM
Для владельца готовой оснастки основная задача заключается не просто в поиске свободного термопластавтомата. Важно получить производственный процесс, в котором учитываются характеристики формы, свойства материала, требования к изделию и необходимый объем выпуска.
В 3DROOM можно обратиться с задачей производства пластиковых деталей на существующей оснастке. Исходной точкой становится информация о пресс-форме и изделии, после чего определяется возможность дальнейшей работы.
Если оснастка подходит для производства, следующим этапом становится подготовка и пробный запуск. После проверки результата можно переходить к изготовлению партии.
Такой формат особенно удобен для компаний, которым необходимо возобновить производство, перенести выпуск продукции на другую площадку или заказать дополнительный тираж уже разработанной детали.
Почему важно оценивать проект комплексно
Две внешне похожие пластиковые детали могут требовать разных условий производства. Отличаться могут материал, масса, толщина стенок, конструкция литниковой системы, способ извлечения и продолжительность охлаждения.
Поэтому стоимость и возможность производства нельзя надежно определить только по названию детали или фотографии.
Литье пластмасс по пресс форме заказчика требует анализа конкретной оснастки.
Если форма находится в рабочем состоянии и совместима с производственным оборудованием, использование готовой оснастки позволяет избежать ненужного повторения уже выполненных этапов разработки и сосредоточиться на выпуске продукции.
Заключение

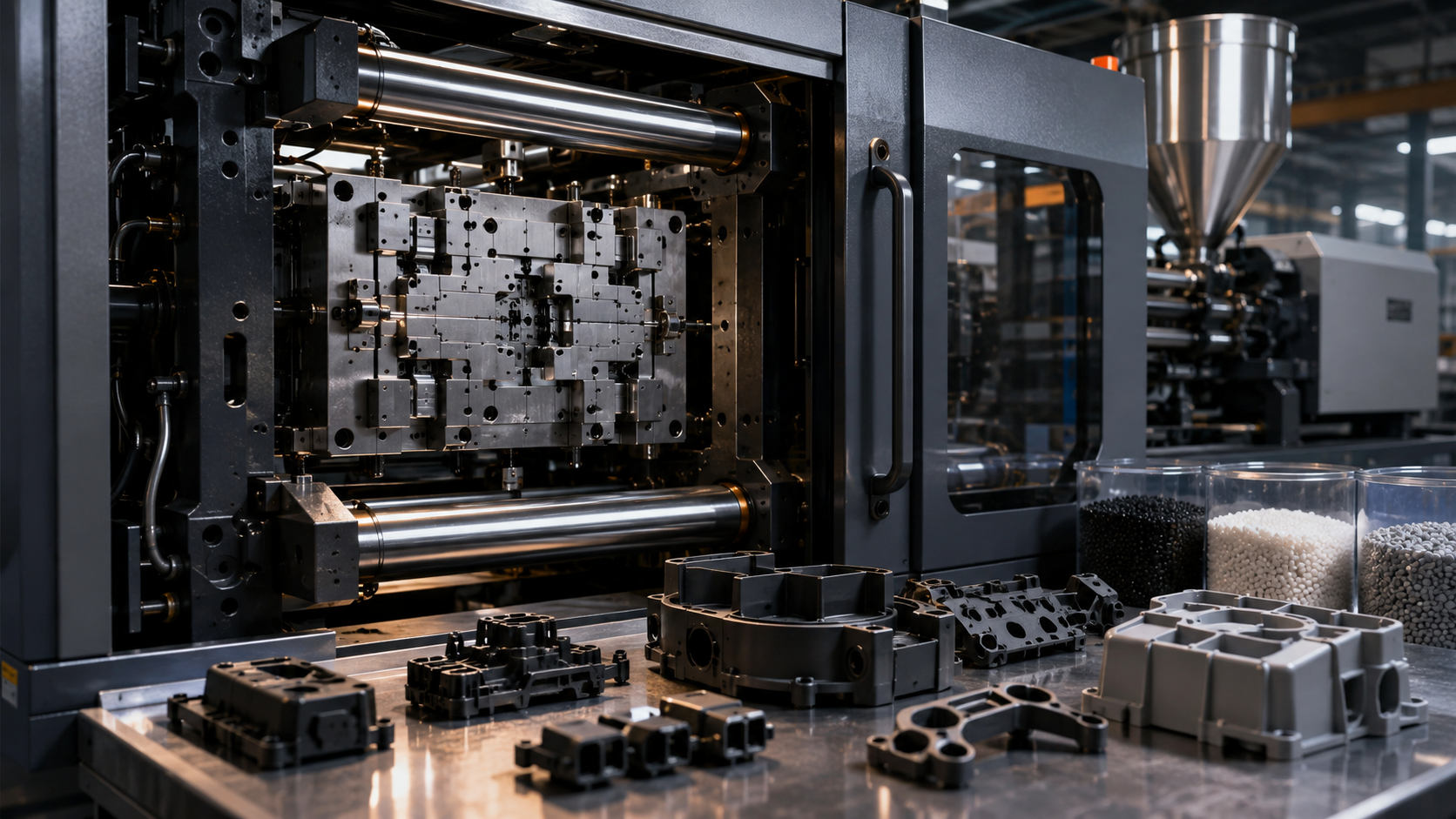

Литье на существующей пресс-форме является практичным способом организовать выпуск пластиковых изделий без разработки новой оснастки с нуля. Такой формат подходит для переноса действующего производства, изготовления повторных партий, выпуска запасных компонентов и масштабирования серийного производства.
Перед запуском необходимо проверить состояние пресс-формы, ее совместимость с оборудованием, используемый материал и качество тестовых изделий. Только после этого можно переходить к стабильному серийному выпуску.
Если у вас уже есть пресс-форма, чертеж, 3D-модель или готовый образец изделия, специалисты 3DROOM могут рассмотреть исходные данные и определить оптимальный вариант дальнейшего производства.
