Контроль качества: как проверять напечатанные детали
Качество 3D печати редко бывает "само собой". Даже при хорошем оборудовании на результат влияет модель, материал, настройки, ориентация, постобработка и условия эксплуатации детали. Поэтому контроль качества 3D печати нужен не только производству, но и заказчику: он помогает заранее понять, соответствует ли изделие чертежу, выдержит ли нагрузку, подойдет ли по посадке и как долго прослужит.
В этой статье разберем практичную схему проверки напечатанных деталей: от визуального осмотра до измерительного контроля и функциональных тестов. Материал будет полезен всем, кто заказывает 3D печать на заказ, а также тем, кто планирует литье пластика и хочет получать стабильную повторяемость.
Зачем нужен контроль качества напечатанных деталей
Контроль качества 3D печати решает сразу несколько задач:
- Снижает риск брака и переделок, экономит время и материал
- Дает прогноз по ресурсу и надежности, особенно для нагруженных деталей
- Позволяет фиксировать допуски и критерии приемки до запуска партии
- Помогает выбрать технологию: FDM печать, SLA печать или печать порошком, а иногда выгоднее литье пластика
- Упрощает коммуникацию между заказчиком и исполнителем: меньше "ожидание-реальность"
Важно помнить: 3D печать и литье пластика имеют разные типовые дефекты, поэтому подход к проверке тоже отличается.
Этап 1. Подготовка критериев приемки до печати
Большая часть проблем появляется не на принтере, а на этапе ожиданий. Чтобы проверка напечатанных деталей была объективной, задайте критерии заранее.
Что стоит зафиксировать до старта
Назначение детали
- декоративная, макетная, функциональная, силовая, термостойкая
Важные размеры и допуски
- посадочные места, отверстия, плоскости прилегания
- допустимая усадка, овальность, непараллельность
Требования к поверхности
- допустимая "слоистость", матовость, следы поддержек
- нужна ли постобработка: шлифовка, грунт, покраска, химическое сглаживание
Материал и условия эксплуатации
- температура, УФ, контакт с маслами, ударные нагрузки
План контроля
- какие измерения обязательны, какие дефекты критичны, какие допустимы
Если вы заказываете 3D печать на заказ, полезно приложить чертеж с базами измерения и отметить "контрольные" размеры. Это ускоряет изготовление и повышает качество 3д печати.
Этап 2. Визуальный контроль после печати
Визуальная проверка напечатанных деталей всегда идет первой: она быстрая, дешевая и часто сразу выявляет критичные проблемы.
Основные дефекты 3d печати, которые видно глазами
Для FDM печати:
- расслоение, слабая межслойная адгезия
- недоэкструзия и "пропуски", пористость
- наплывы, нитки, сопли, перегрев на мелких элементах
- деформация и коробление, особенно на плоских деталях
- следы поддержек и повреждения при их удалении
Для SLA печати:
- недополимеризация, липкость, хрупкость
- микротрещины, сколы, "слоновья нога" у основания
- следы поддержек, ямки, засветы
Для порошковых технологий:
- шероховатость выше ожидаемой
- неполное спекание, осыпание кромок
- локальные поры
Мини чек-лист визуального осмотра
- Геометрия не "поведена", плоскости не винтом
- Кромки целые, нет сколов и трещин
- Отверстия не завалены пластиком или смолой
- Не осталось поддержек там, где они мешают сборке
- Поверхность соответствует ожиданиям по шагрени и слоистости
- Маркировка партии и материала (если нужна) читаема
Совет: осматривайте деталь при боковом освещении. Так легче заметить волны, ступеньки и дефекты поверхности.

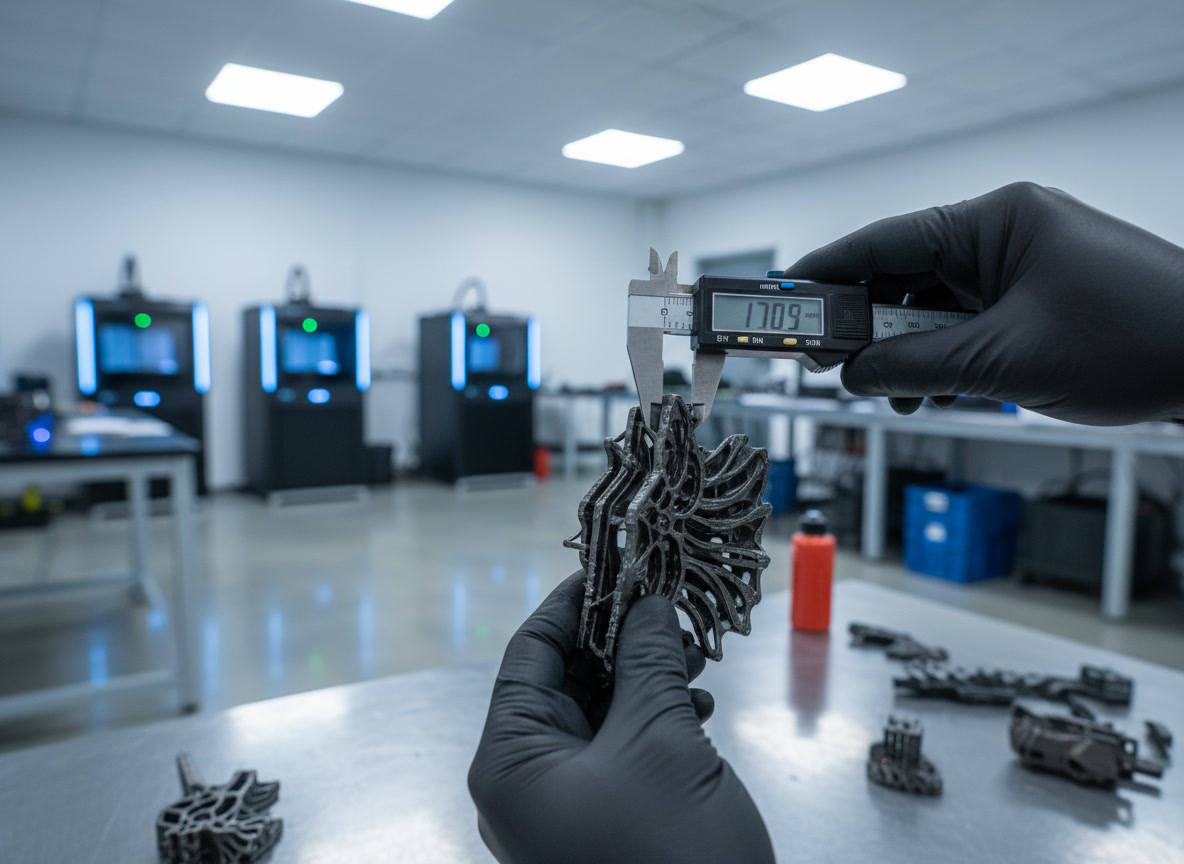

Этап 3. Измерительный контроль: как проверить геометрическую точность
Измерительный контроль отвечает на главный вопрос: совпадает ли изделие с моделью и чертежом. Для этого достаточно базового инструмента, но важно измерять правильно.
Инструменты, которые реально работают
- штангенциркуль (лучше с точностью 0,01 мм)
- микрометр для толщин и валов
- набор калибров и щупов для посадок
- линейка, угольник, поверочная плита для плоскостей
- индикатор часового типа (для биений и параллельности)
- 3D сканирование для сложной формы и сравнения с CAD
Какие размеры проверять в первую очередь
Посадочные размеры
- отверстия, пазы, шипы, шаг крепежа
Базы и плоскости
- плоскость прилегания, параллельность, перпендикулярность
Критичные толщины
- стенки, ребра, зоны под резьбу, защелки
Симметрия и повторяемость
- если деталь парная или идет в сборку с другой
Типовые причины отклонений
- усадка материала и неоднородное охлаждение
- неверная ориентация детали на столе
- слишком крупный слой или агрессивное ускорение
- недостаточная калибровка принтера
- ошибки в компенсации отверстий (в FDM отверстия часто выходят меньше номинала)
Если нужна высокая геометрическая точность, иногда выгоднее перейти с печати на литье пластика: при правильно изготовленной оснастке повторяемость в серии обычно выше.
Этап 4. Контроль поверхности и внешнего вида
Дефекты поверхности не всегда критичны, но именно они чаще всего портят впечатление от изделия.
Что можно измерять, кроме "на глаз"
- равномерность слоев, отсутствие ряби и полос
- степень проявления слоев на радиусах и наклонных плоскостях
- заметность следов поддержек
- качество кромок после постобработки
- чистота и однородность окраски (если есть покраска)
Постобработка напрямую влияет на качество 3д печати. Поэтому критерии внешнего вида лучше согласовать заранее: где допускается шов, где можно шлифовать, а где поверхность должна оставаться точной по размеру.
Этап 5. Проверка прочности детали и функциональные испытания
Функциональная проверка часто важнее идеальных размеров. Деталь может быть чуть "не в ноль", но отлично работать в узле.
Простые тесты, которые можно сделать без лаборатории
- Примерка в сборке: посадка, люфты, стыковка плоскостей
- Тест на нагрузку: плавное увеличение усилия до рабочей нагрузки
- Ударный тест: аккуратный контрольный удар в безопасной зоне
- Тест на нагрев: проверка в реальном температурном режиме
- Тест на резьбу: закручивание крепежа с контролем момента
- Тест на износ: циклы открытия-закрытия, защелки, направляющие
Важно: для FDM печати прочность сильно зависит от ориентации слоев. Две одинаковые детали, напечатанные по разному, могут ломаться при совершенно разной нагрузке. Поэтому в плане контроля лучше фиксировать ориентацию и режим печати для повторяемости.
Этап 6. Контроль качества в серии
Если изделие идет не в одном экземпляре, а партиями, появляется задача стабильности.
Как держать стабильное качество при повторных заказах
- Зафиксировать "паспорт" печати: материал, температура, слой, заполнение, ориентация, поддержки
- Использовать одинаковую постобработку и одинаковое время выдержки
- Хранить материал правильно (особенно гигроскопичные пластики)
- Ввести выборочный контроль: например, 1 из 10 деталей по полному регламенту
- Делать эталонный образец и сравнивать с ним
Для клиента это особенно важно при 3D печати на заказ: стабильность партии помогает избежать сюрпризов при сборке и монтаже.
Отдельно про литье пластика: как проверять отливки
Литье пластика часто выбирают, когда нужна серия, повторяемость и однородный внешний вид. Но у отливок свои типовые риски.
Типовые дефекты литья и как их ловить
- пузырьки и раковины: заметны на срезах и в тонких зонах
- недолив: не заполнены углы, кромки, тонкие ребра
- усадочные раковины: чаще в массивных участках
- облой по разъему формы: виден по шву, может мешать сборке
- деформация после извлечения: проявляется на длинных плоскостях
Проверка напечатанных деталей и контроль качества отливок похожи по логике: сначала визуальный контроль, затем измерительный контроль, после этого функциональные тесты и приемка партии.
Универсальный чек-лист приемки
Чтобы контроль качества 3D печати был быстрым и повторяемым, используйте простой алгоритм:
- Визуальный осмотр
- Проверка геометрии по ключевым размерам
- Контроль посадок и сборки
- Проверка поверхности и следов поддержек
- Функциональные тесты под задачу
- Фиксация результата: фото, измерения, вывод "годно/на доработку"
Если вы хотите, чтобы исполнитель проверил детали по вашему регламенту, достаточно указать контрольные размеры и критерии брака. Это ускоряет выпуск и повышает качество 3д печати в партии.
