Серийное производство деталей на ТПА: как запустить тираж без лишних рисков
Серийное производство деталей на ТПА обычно выбирают, когда нужна стабильная повторяемость, понятная себестоимость и быстрый выпуск партий. ТПА (термопластавтомат) позволяет получать одинаковые изделия тысячами и десятками тысяч штук, а качество контролируется на каждом этапе: от подготовки пресс-формы до упаковки готовых деталей.
Компания 3droom.pro работает на стыке прототипирования и промышленного выпуска. Мы помогаем пройти путь от идеи и 3D модели до серийного тиража: делаем прототипы на 3D печати, подбираем материал, готовим оснастку и запускаем литье пластика под давлением на ТПА.
Ниже разберем, как устроено изготовление пластиковых деталей на заказ, какие решения влияют на цену и сроки, и как правильно организовать производство пластиковых деталей серийно.

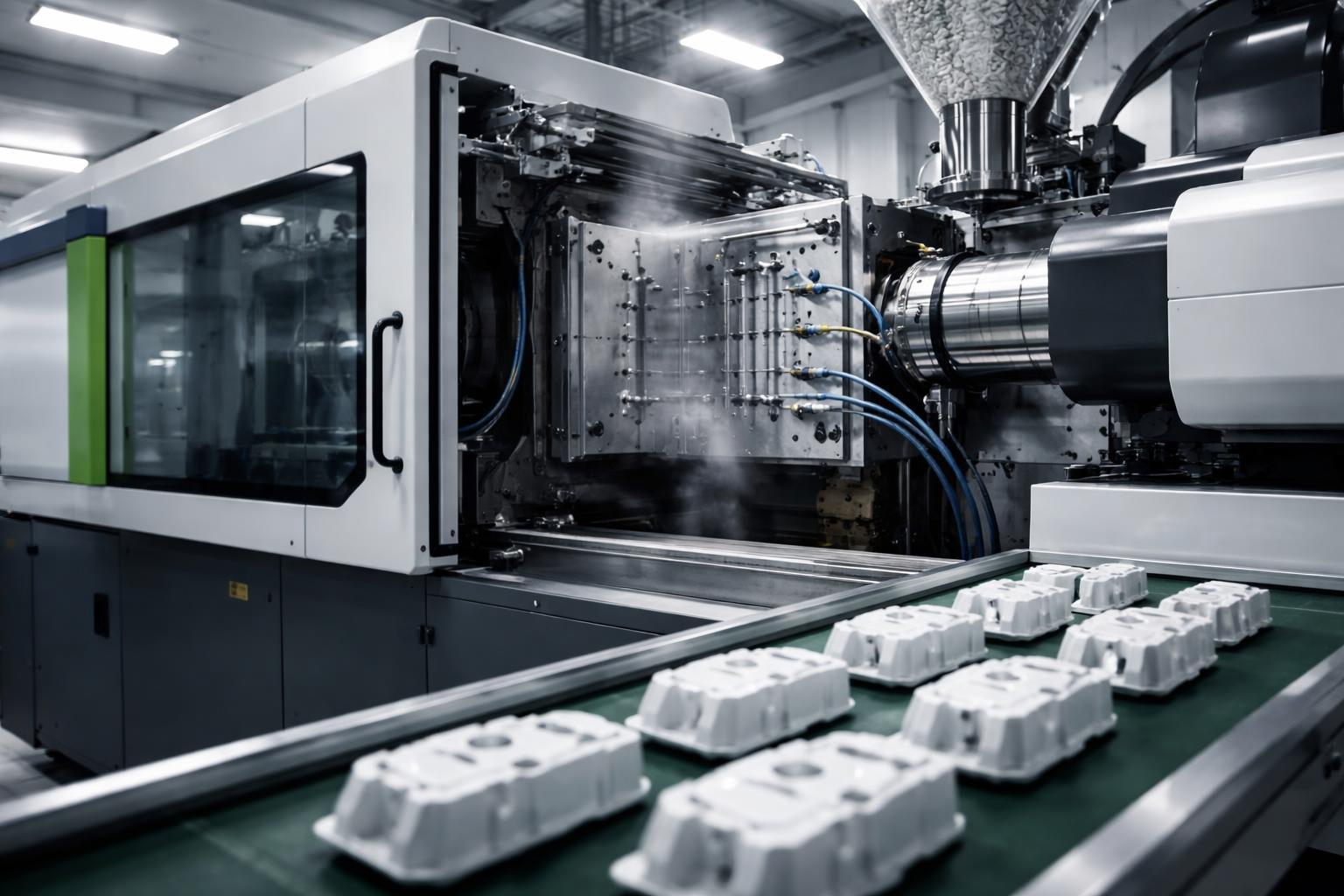

Что такое ТПА и почему он подходит для серии
ТПА это машина, которая расплавляет гранулы термопласта и впрыскивает расплав в пресс-форму под давлением. После охлаждения форма открывается, изделие извлекается, цикл повторяется.
Почему серийное производство деталей на ТПА выгодно:
- Высокая повторяемость размеров и внешнего вида
- Скорость: цикл часто занимает секунды или минуты
- Низкая себестоимость при больших партиях
- Большой выбор пластмасс и добавок (ударопрочность, УФ стойкость, наполнители)
- Возможность автоматизации: роботы, конвейер, контроль параметров
Если 3D печать чаще применяют для единичных изделий и тестов, то литье пластика под давлением на ТПА раскрывается именно в серии.
Когда стоит запускать серийное производство деталей на ТПА
Типовые случаи, когда производство пластиковых деталей серийно оправдано:
- Детали корпуса, крышки, защелки, кронштейны, кожухи
- Компоненты для приборов, электроники, бытовых устройств
- Фурнитура, элементы упаковки, вставки, заглушки
- Шестерни, технические элементы, направляющие
- Любые изделия, где важны повторяемость и стабильная геометрия
Практический ориентир простой: чем больше партия, тем выгоднее распределяется стоимость пресс-формы. Поэтому перед запуском важно оценить план тиража, горизонты продаж и требования к качеству.
Этапы: от идеи до серийного тиража
Надежное изготовление пластиковых деталей на заказ всегда начинается с подготовки. Ошибки на ранних этапах приводят к браку, доработкам формы и потере времени.
1) Техническое задание и 3D модель
Собираем вводные:
- Назначение детали и нагрузки
- Среда эксплуатации (температура, УФ, химия)
- Требования по цвету, фактуре, внешнему виду
- Посадки, допуски, критичные размеры
- Планируемый объем партии и периодичность
Если модель сырая, часто проще сначала сделать прототип на 3D печати, проверить сборку, эргономику и посадки.
2) DFM подготовка под литье
DFM (design for manufacturing) это адаптация конструкции под литье пластика под давлением на ТПА. На этом шаге снижаются риски коробления, утяжин, недолива и сложного съема.
Частые доработки:
- Выравнивание толщин стенок
- Добавление уклонов на съем
- Правильное расположение ребер жесткости
- Устранение острых внутренних углов
- Разнесение массивных зон, чтобы избежать утяжин
DFM экономит деньги, потому что дешевле изменить CAD, чем переделывать пресс-форму.
3) Подбор материала
Для серийного производства деталей на ТПА материал определяет и внешний вид, и ресурс, и стабильность размеров.
Популярные варианты:
- PP, PE: химстойкость, доступность
- ABS: ударопрочность, хороший внешний вид
- PA (полиамид): прочность, износостойкость, но требует контроля влаги
- PC, PC/ABS: ударная прочность, температура
- POM: скольжение, точность, механика
- TPU: эластичность
На практике выбор делают по нагрузкам, температуре, требованиям к поверхности и бюджету. При необходимости добавляют стеклонаполнитель, краситель, УФ стабилизатор.
4) Оснастка: пресс-форма
Пресс-форма это главный актив серии. Ее конструкция влияет на цикл, качество и стоимость изделия.
Что закладывается в форме:
- Количество гнезд (1, 2, 4, 8 и т.д.)
- Система литников и впуска
- Охлаждение (каналы, теплоотвод)
- Съём (выталкиватели, плиты, иногда сложная механика)
- Фактура поверхности, полировка, матирование
Для производства пластиковых деталей серийно важно балансировать: не всегда нужно максимум гнезд, если планируемые партии умеренные. Иногда выгоднее начать с формы попроще и быстро выйти на рынок.
5) Пробная партия и настройка ТПА
Делается отладка процесса:
- Температуры цилиндра и формы
- Давление впрыска и выдержки
- Скорость впрыска, время охлаждения
- Стабильность цикла и повторяемость
Задача пробной партии не просто получить детали, а подтвердить, что процесс стабилен и изделие соответствует требованиям.
6) Контроль качества и упаковка
Контроль подбирается под задачу:
- Входной контроль сырья
- Проверка критичных размеров (штанген, калибры, измерительные стенды)
- Визуальный контроль поверхности
- Тесты на сборку, защелки, нагрузку
Дальше идет упаковка, маркировка партии, подготовка к отгрузке. Так серийное производство деталей на ТПА становится управляемым и прогнозируемым.
Что влияет на цену и сроки
Чтобы корректно посчитать изготовление пластиковых деталей на заказ, обычно оценивают:
- Сложность изделия и требования к поверхности
- Материал и цвет (включая добавки)
- Тираж и план по партиям
- Тип и ресурс пресс-формы
- Количество гнезд в форме
- Допуски и требования к измерениям
- Постобработка (обрезка литника, сборка, упаковка)
По срокам чаще всего критичный этап это изготовление пресс-формы. Поэтому, если вам нужен быстрый старт, разумная стратегия такая:
- Прототип на 3D печати
- Уточнение модели и DFM
- Оснастка
- Пробный выпуск
- Серия
Типовые проблемы в литье и как их избежать
При литье пластика под давлением на ТПА чаще всего встречаются:
- Утяжины и провалы на поверхности
- Коробление и увод геометрии
- Недолив тонких зон
- Следы литника в заметной области
- Сложный съем и царапины
Профилактика почти всегда лежит в грамотном DFM, правильном выборе материала и продуманном охлаждении формы. Это дешевле, чем потом бороться с браком настройками.
Почему удобно делать серию через 3droom.pro
3droom.pro закрывает полный цикл, который нужен, чтобы производство пластиковых деталей серийно стартовало уверенно:
- Прототипирование на 3D печати для проверки идеи и посадок
- Подготовка модели под литье, DFM рекомендации
- Подбор пластика под условия эксплуатации
- Запуск литья пластика под давлением на ТПА и выпуск партий
- Контроль качества, упаковка, отгрузка
Если вы хотите запустить серийное производство деталей на ТПА, начните с исходных данных: 3D модель (или эскиз), примерные размеры, требования к материалу и планируемый тираж. Дальше мы предложим оптимальную схему изготовления и поможем довести изделие до стабильной серии.
