Услуги ТПА: производство пластиковых изделий под заказ
Современное производство деталей из пластика требует не только подходящего оборудования, но и точной подготовки всей технологической цепочки. Недостаточно загрузить полимер в машину и получить готовое изделие. Необходимо правильно спроектировать модель, подобрать материал, разработать пресс-форму, рассчитать режимы производства и добиться стабильного качества каждой детали в партии.
Именно поэтому профессиональные услуги ТПА востребованы компаниями, которым необходимо выпускать корпуса, крепления, технические элементы, комплектующие, декоративные изделия и другую пластиковую продукцию серийно.
Термопластавтомат позволяет производить большое количество одинаковых деталей с высокой повторяемостью геометрии. После запуска и настройки технологического процесса стоимость одного изделия обычно снижается с увеличением тиража, что делает технологию особенно интересной для серийного производства.
Компания 3DROOM.PRO работает с проектами, в которых требуется пройти путь от цифровой модели или прототипа до изготовления партии пластиковых изделий. В зависимости от задачи можно использовать 3D-печать для предварительной проверки конструкции, а после утверждения геометрии переходить к производству методом литья.
Что такое ТПА

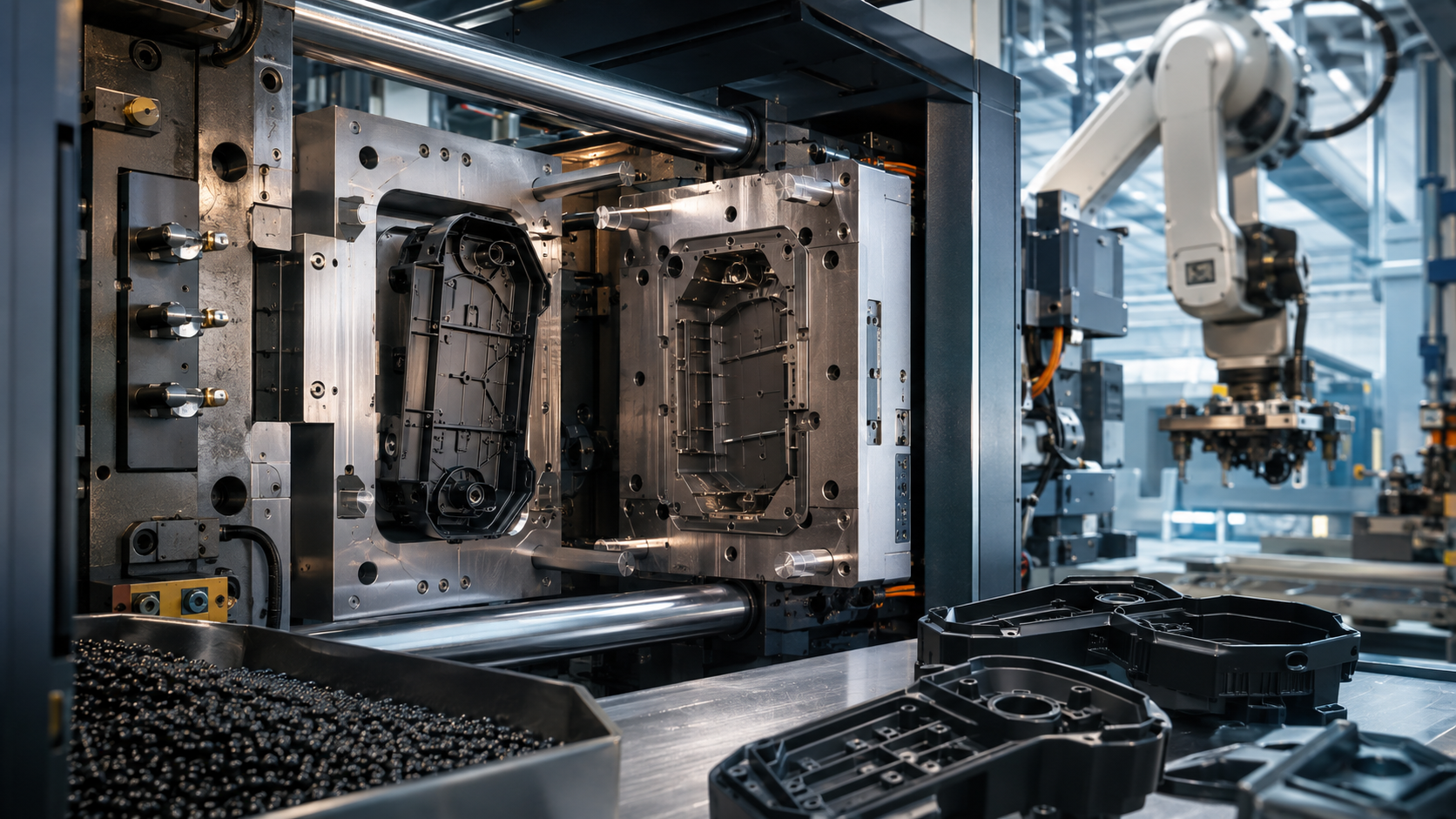

ТПА, или термопластавтомат, представляет собой оборудование для производства изделий из термопластичных полимеров методом впрыска расплавленного материала в пресс-форму.
Пластиковое сырье в виде гранул поступает в рабочую систему оборудования, нагревается до технологической температуры и превращается в пластичную массу. Затем материал под давлением подается внутрь закрытой пресс-формы.
После заполнения полости пластик охлаждается и принимает необходимую геометрию. Форма раскрывается, готовая деталь извлекается, после чего цикл повторяется.
Именно такая технология позволяет наладить литье пластика под давлением с высокой повторяемостью изделий.
Производственный цикл включает несколько основных процессов:
- подачу полимерного сырья;
- нагрев и пластификацию материала;
- смыкание пресс-формы;
- впрыск расплавленного полимера;
- выдержку под давлением;
- охлаждение детали;
- раскрытие формы;
- извлечение готового изделия;
- подготовку оборудования к следующему циклу.
После настройки оборудования значительная часть операций выполняется автоматически. Это позволяет выпускать сотни или тысячи деталей с одинаковыми характеристиками.
Какие услуги ТПА можно заказать
Заказчику далеко не всегда требуется только непосредственное литье. Намного удобнее, когда производственный проект рассматривается комплексно.
Профессиональные услуги ТПА могут включать несколько этапов, начиная с анализа конструкции будущего изделия.
Подготовка 3D-модели
Для изготовления пластиковой детали необходима корректная цифровая модель.
Если модель уже существует, специалисты могут проверить ее с точки зрения дальнейшего производства. Конструкция, которая выглядит правильно в CAD-программе или хорошо печатается на 3D-принтере, не всегда подходит для литья.
Необходимо учитывать:
- толщину стенок;
- расположение ребер жесткости;
- технологические уклоны;
- места разъема пресс-формы;
- расположение литников;
- возможность извлечения изделия;
- вероятность появления усадки;
- требования к поверхности;
- особенности выбранного материала.
При отсутствии готовой модели ее можно разработать на основе чертежа, эскиза, технического задания или существующего изделия.
Создание прототипа
До изготовления металлической оснастки желательно проверить конструкцию физически.
Для этого удобно использовать 3D-печать.
Прототип помогает оценить:
- реальные размеры изделия;
- расположение отверстий;
- взаимодействие с другими элементами;
- эргономику;
- внешний вид;
- возможность сборки;
- необходимость изменения конструкции.
Такой подход особенно полезен для новых продуктов. Исправить цифровую модель значительно проще, чем переделывать уже изготовленную пресс-форму.
Проектирование пресс-формы
Пресс-форма является одним из важнейших элементов всего процесса.
От качества ее проектирования зависит стабильность производства, внешний вид деталей, точность геометрии и продолжительность производственного цикла.
При проектировании необходимо определить конструкцию формообразующих элементов, систему подачи пластика, охлаждение, выталкивание изделия и другие технологические параметры.
Для сложных деталей пресс-форма может содержать дополнительные подвижные элементы, необходимые для формирования отверстий, защелок, внутренних полостей и другой геометрии.
Изготовление пресс-формы
После завершения проекта начинается производство оснастки.
Материал и конструкция формы выбираются с учетом планируемого количества изделий, сложности геометрии и требований к продукции.
Для относительно небольших серий требования к ресурсу оснастки могут отличаться от требований при выпуске десятков или сотен тысяч деталей.
Поэтому пресс-форму важно проектировать не отдельно от задачи, а под конкретное производство.
Литье пробной партии
Перед полноценным серийным производством выполняются тестовые циклы.
Первые отливки позволяют проверить:
- заполнение формы;
- качество поверхности;
- наличие утяжин;
- образование облоя;
- возможные линии спая;
- усадку материала;
- геометрические размеры;
- работу выталкивающей системы.
При необходимости корректируются параметры оборудования или конструкция оснастки.
Серийное производство
После успешных испытаний начинается изготовление пластиковых деталей необходимым тиражом.
В зависимости от проекта это может быть небольшая партия для тестирования продукта или регулярное серийное производство.
Какие изделия можно производить на ТПА
Технология применяется в самых разных отраслях.
На термопластавтоматах можно выпускать:
- корпуса электронных устройств;
- пластиковые заглушки;
- крышки;
- крепежные элементы;
- держатели;
- переходники;
- ручки;
- фиксаторы;
- элементы мебели;
- комплектующие для оборудования;
- детали приборов;
- технические корпуса;
- декоративные элементы;
- элементы упаковки;
- компоненты бытовых изделий;
- детали собственных продуктов и оборудования.
Фактическая возможность изготовления конкретной детали определяется после изучения ее геометрии, размеров, материала и требований к эксплуатации.
Литье пластмасс на ТПА для серийного производства
Одно из главных преимуществ технологии заключается в возможности многократно повторять производственный цикл.
После подготовки пресс-формы и настройки оборудования литье пластмасс на ТПА позволяет получать большое количество одинаковых изделий без необходимости каждый раз заново формировать геометрию детали.
Это особенно важно для коммерческих продуктов.
Если компания производит собственное оборудование, электронику, бытовые изделия или другую продукцию, размеры комплектующих должны оставаться стабильными от партии к партии.
При правильно организованном технологическом процессе можно обеспечить необходимую повторяемость производства и постепенно увеличивать объем выпуска.
Преимущества изготовления изделий на ТПА
У технологии есть несколько важных преимуществ.
Высокая производительность
Один производственный цикл может занимать сравнительно небольшое время. После извлечения изделия оборудование начинает следующий цикл.
Поэтому при серийном производстве ТПА способен значительно превосходить многие методы по скорости выпуска одинаковых деталей.
Повторяемость размеров
Пресс-форма задает геометрию изделия. При стабильных параметрах технологического процесса можно производить партии с высокой повторяемостью.
Это важно для деталей, которые должны устанавливаться в сборочные узлы или соединяться между собой.
Хорошее качество поверхности
Литье позволяет получать изделия с аккуратной поверхностью непосредственно после извлечения из формы.
Фактура готовой детали во многом зависит от обработки формообразующей поверхности пресс-формы.
Широкий выбор материалов
Для производства используются различные виды термопластов.
Материал выбирается с учетом назначения изделия, механических нагрузок, температуры эксплуатации, требований к жесткости, внешнему виду и другим параметрам.
Возможность сложной геометрии
Современные пресс-формы позволяют производить достаточно сложные пластиковые детали с ребрами, выступами, отверстиями, защелками и функциональными элементами.
При этом геометрия должна заранее адаптироваться под технологию литья.
Выгодная стоимость при серии
Главные первоначальные затраты связаны с подготовкой модели и изготовлением оснастки.
Однако далее одна и та же пресс-форма используется многократно. Поэтому с увеличением тиража затраты на оснастку распределяются между большим количеством изделий.
Именно по этой причине литье пластика под давлением часто рассматривают для регулярного и массового производства.
Из каких пластиков можно изготавливать детали
Выбор полимера зависит от требований к будущему изделию.
В промышленном производстве могут использоваться различные термопластичные материалы, например ABS, полипропилен, полиэтилен, полиамиды и другие виды полимерного сырья.
Подбирать материал только по стоимости не стоит.
Необходимо учитывать:
- механическую нагрузку;
- ударную прочность;
- жесткость;
- эластичность;
- рабочую температуру;
- воздействие влаги;
- контакт с химическими веществами;
- внешний вид;
- требования к окрашиванию;
- условия эксплуатации изделия.
Иногда рационально рассмотреть несколько материалов и выбрать подходящий вариант после анализа технического задания.
От чего зависит стоимость услуг ТПА
Назвать точную стоимость производства только по количеству деталей невозможно.
Цена рассчитывается индивидуально, поскольку два изделия одинакового размера могут сильно отличаться по сложности.
На стоимость влияют следующие параметры.
Геометрия детали
Чем сложнее конструкция, тем более сложной может оказаться пресс-форма.
Наличие поднутрений, внутренних элементов, резьбы, защелок и нестандартных полостей способно повлиять на устройство оснастки.
Размер и масса изделия
Количество используемого пластика непосредственно связано с габаритами и массой детали.
Кроме того, крупному изделию требуется пресс-форма соответствующих размеров.
Материал
Разные полимеры отличаются стоимостью и технологическими характеристиками.
Материал необходимо выбирать прежде всего по требованиям к изделию.
Тираж
Размер партии сильно влияет на экономику проекта.
При производстве нескольких экземпляров затраты на создание пресс-формы могут быть неоправданными. При большой серии стоимость оснастки распределяется на весь объем продукции.
Конструкция пресс-формы
Форма может быть сравнительно простой или содержать несколько сложных механизмов.
Также на производительность влияет количество изделий, которое можно получать за один цикл.
Дополнительные операции
После литья могут потребоваться сборка, механическая обработка, установка дополнительных компонентов, упаковка или другие операции.
Поэтому для расчета лучше предоставить подрядчику максимум информации о будущем изделии.
Какие данные нужны для расчета
Чтобы предварительно оценить услуги ТПА, желательно подготовить:
- 3D-модель изделия, если она существует.
- Чертеж или основные размеры.
- Планируемый тираж.
- Информацию о назначении детали.
- Предпочтительный материал, если он уже выбран.
- Требования к внешнему виду.
- Допуски для критически важных размеров.
- Информацию о предполагаемых нагрузках.
- Планируемую регулярность производства.
Если части данных нет, проект все равно можно начать с обсуждения задачи.
На раннем этапе важно понять не конкретную марку пластика или устройство пресс-формы, а требования к конечному результату.
ТПА или 3D-печать: что выбрать
ТПА подходит далеко не для каждого заказа.
Если требуется изготовить несколько деталей, проверить новую конструкцию или постоянно менять геометрию, создание пресс-формы может оказаться экономически нецелесообразным.
В подобных случаях помогает 3D-печать.
Она позволяет получить физическое изделие без изготовления традиционной пресс-формы и быстро вносить изменения в цифровую модель.
3D-печать удобно использовать для:
- прототипов;
- единичных изделий;
- проверки конструкции;
- тестирования сборки;
- экспериментальных деталей;
- небольших партий;
- изделий, которые регулярно дорабатываются.
ТПА, в свою очередь, раскрывает свои преимущества при серийном производстве.
Поэтому технологии не обязательно противопоставлять друг другу.
Рациональная схема может выглядеть следующим образом:
идея -> 3D-модель -> 3D-печать прототипа -> испытания -> корректировка модели -> проектирование пресс-формы -> тестовое литье -> серийное производство.
Такой подход позволяет проверить изделие до инвестиций в производственную оснастку.
Почему важно адаптировать модель под литье
Одна из распространенных ошибок при заказе заключается в попытке сразу изготовить пресс-форму по модели, которая изначально создавалась без учета технологии производства.
При разработке изделия необходимо учитывать поведение расплавленного пластика и особенности извлечения готовой детали.
Например, чрезмерно толстые участки могут охлаждаться иначе, чем тонкие стенки. Резкие изменения толщины также способны повлиять на результат.
Необходимо предусмотреть уклоны и определить подходящее направление раскрытия пресс-формы.
Поэтому технологический анализ модели до запуска производства помогает снизить вероятность дорогостоящих изменений в будущем.
Мелкосерийное литье на ТПА
ТПА ассоциируется прежде всего с крупными тиражами, однако технология может применяться и для сравнительно небольших партий.
Экономическая целесообразность зависит от конкретного проекта.
Если изделие планируется выпускать регулярно, создание оснастки может быть оправдано даже при относительно небольшом количестве деталей в каждой отдельной партии.
Например, компания может заказывать комплектующие несколько раз в течение года. В такой ситуации пресс-форма становится производственным активом, который используется повторно.
Поэтому при оценке проекта стоит учитывать не только первую партию, но и общий планируемый объем производства.
Когда стоит заказать литье на ТПА
Рассмотреть литье пластмасс на ТПА стоит, если:
- конструкция изделия уже определена;
- требуется одинаковая геометрия всей партии;
- планируется серийный выпуск;
- продукт будет производиться регулярно;
- важна аккуратная поверхность;
- необходимо уменьшать стоимость одной детали при росте тиража;
- требуется промышленный способ производства пластиковых компонентов.
Если конструкция пока находится на стадии разработки, начинать можно с 3D-моделирования и прототипирования.
Изготовление пластиковых деталей по образцу
Не всегда у заказчика есть исходная документация.
Иногда имеется только существующая пластиковая деталь, производство которой необходимо восстановить или локализовать.
В такой ситуации работа может начинаться с анализа образца.
Специалисты изучают геометрию, выполняют необходимые измерения и создают цифровую модель. Далее конструкцию можно адаптировать под выбранный метод производства.
Перед изготовлением оснастки полезно напечатать контрольный прототип и проверить его совместимость с существующим оборудованием или сборочным узлом.
После утверждения модели можно переходить к пресс-форме и серийному выпуску.
Как проходит заказ услуг ТПА
Процесс зависит от степени готовности проекта, но обычно его можно разделить на несколько этапов.
1. Получение исходных данных
Заказчик передает модель, чертеж, фотографию, образец изделия или техническое задание.
Также определяется примерный объем производства.
2. Анализ конструкции
Модель проверяется с точки зрения технологичности производства.
При необходимости предлагаются изменения, которые помогают адаптировать изделие под литье.
3. Выбор материала
Определяется подходящий полимер с учетом назначения и условий эксплуатации продукции.
4. Прототипирование
При необходимости изготавливается физический прототип для проверки размеров, сборки и общей конструкции.
5. Проектирование оснастки
После утверждения изделия разрабатывается пресс-форма.
6. Производство и испытание формы
Изготавливается оснастка и выполняются первые тестовые отливки.
7. Корректировка режима производства
Подбираются параметры процесса, позволяющие добиться требуемого результата.
8. Выпуск партии
После согласования контрольных изделий запускается изготовление пластиковых деталей необходимым тиражом.
Почему комплексный подход удобнее
При разработке нового пластикового изделия заказчику часто приходится отдельно искать конструктора, подрядчика по прототипам, изготовителя пресс-формы и производство.
При этом ошибки на одном этапе обнаруживаются уже на следующем.
Гораздо удобнее рассматривать изделие как единый производственный проект.
Когда 3D-модель, прототипирование и последующее литье связаны между собой, проще учитывать требования будущего производства еще во время разработки конструкции.
Для заказчика это означает более понятный процесс:
- сначала проверяется идея;
- затем утверждается конструкция;
- выбирается технология;
- создается оснастка;
- выпускается тестовая партия;
- производство масштабируется до необходимого объема.
Услуги ТПА в 3DROOM.PRO
3DROOM.PRO работает с задачами, связанными с изготовлением пластиковых изделий, 3D-печатью и литьем.
Если у вас уже есть готовая 3D-модель, можно начать с ее анализа и расчета производства.
Если существует только идея, чертеж или образец, проект можно начать с подготовки цифровой модели и прототипа.
Такой подход особенно удобен при запуске нового продукта. До изготовления оснастки можно проверить конструкцию на реальном физическом образце, внести необходимые изменения и только после этого переходить к серийному производству.
Услуги ТПА подходят компаниям, производственным предприятиям, разработчикам оборудования, стартапам и владельцам собственных продуктов, которым необходимо организовать стабильный выпуск пластиковых компонентов.
Главное преимущество технологии заключается не просто в возможности отлить деталь из пластика. Правильно организованное производство позволяет превратить готовую цифровую модель в повторяемый серийный продукт.
Для расчета проекта отправьте специалистам 3D-модель, чертеж или описание изделия, укажите предполагаемый тираж и условия эксплуатации. Чем больше исходных данных известно на старте, тем точнее можно подобрать технологию и оценить производство.
