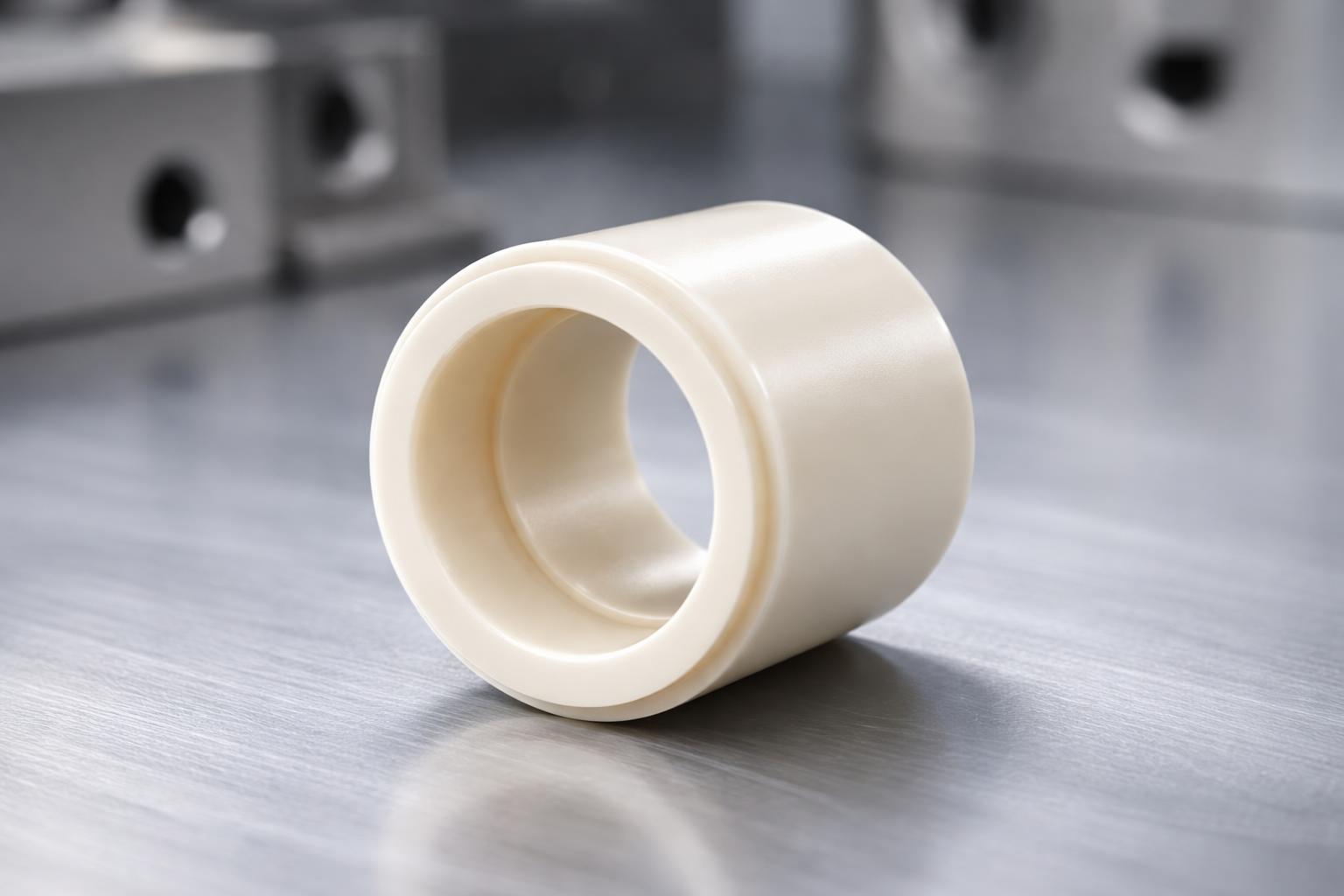

Изготовление втулок из пластика: от прототипа до серии
Пластиковые втулки давно перестали быть “временным” решением. В узлах трения, направляющих, роликах, шарнирных соединениях и посадочных местах они часто работают не хуже металла, а иногда даже лучше: меньше вес, ниже шум, коррозии нет, а коэффициент трения можно подобрать материалом. Если вам нужно изготовление втулок из пластика под конкретный механизм, важнее всего правильно выбрать технологию и полимер под нагрузку, температуру и среду.
Ниже разберем, какие бывают пластиковые втулки, как их делают, какие материалы подходят для разных задач и как быстро получить результат: от единичного образца до партии.
Где применяются пластиковые втулки
Втулки из пластика используют там, где нужна направляющая или подшипниковая поверхность без сложного обслуживания:
- узлы скольжения и направляющие станков и механизмов
- сельхозтехника, конвейеры, упаковочное оборудование
- бытовая техника и электроинструмент
- автомобильные и мото узлы (вспомогательные механизмы, крепежные вставки)
- мебельная фурнитура, роликовые системы
- насосы и вентиляторы (с учетом химической стойкости)
Частая причина замены металла на полимер: снижение трения, вибраций и износа сопряженной детали.
Основные требования к втулке: что важно учесть до производства
Перед тем как заказать пластиковую втулку, желательно понимать 6 параметров. Если данных нет, их можно подобрать по типовой практике, но чем точнее вводные, тем стабильнее ресурс.
- Нагрузка и режим работы. Статическая нагрузка, ударные нагрузки, постоянное вращение, редкие циклы, сухое трение или с смазкой.
- Скорость и нагрев. Чем выше скорость скольжения, тем важнее теплопроводность и стойкость к разогреву.
- Температура окружающей среды. Для некоторых пластиков рабочий диапазон ограничен.
- Среда. Вода, абразивная пыль, масло, бензин, химия. У каждого полимера своя стойкость.
- Посадка и допуски. Натяг, скользящая посадка, компенсация теплового расширения.
- Геометрия. Фланец, буртик, канавки под смазку, разрезная втулка, толщина стенки.
Эти пункты напрямую влияют на выбор технологии: 3D печать, литье в форму или изготовление из заготовки.
Технологии: как делают втулки из пластика
На практике используют три подхода. Мы в 3droom.pro подбираем метод под тираж, точность и материал.
1) 3D печать для прототипов и малых партий
3D печать удобна, когда нужна проверка посадки, формы и сборки, а также когда партия маленькая или конструкция часто меняется.
Плюсы:
- быстрый старт без оснастки
- можно сделать 1 штуку и сразу проверить в узле
- легко править модель и повторить
Минусы:
- ограничения по материалам и износостойкости
- слойность и шероховатость могут потребовать постобработку
- допуски и стабильность зависят от технологии печати
Когда это оптимально: тестовые втулки, редкие запчасти, опытные образцы, нестандартная геометрия.
2) Литье пластика и литье под давлением для серий
Если нужен повторяемый результат и партия от десятков до тысяч, логичнее перейти к формованию. Литье дает лучшую плотность материала, стабильную геометрию и повторяемость размеров.
Плюсы:
- высокая повторяемость
- хорошая поверхность
- выгодно на сериях
Минусы:
- нужна оснастка (форма), а это время и бюджет
- изменения конструкции после запуска формы дороже
Когда это оптимально: серийное производство пластиковых втулок, когда конструкция уже проверена и требуется стабильное качество.
3) Механическая обработка из заготовки
Иногда лучший вариант: выточить втулку из стержня или пластины инженерного пластика. Это дает точность, чистую поверхность и предсказуемые свойства материала.
Плюсы:
- высокая точность и соосность
- широкий выбор инженерных пластиков
- подходит для небольших и средних партий
Минусы:
- сложные формы ограничены
- стоимость на больших тиражах может быть выше, чем при литье
Когда это оптимально: втулки из капролона, POM и других конструкционных пластиков, где важны допуски и ресурс.
Материалы: из чего делают пластиковые втулки
Выбор материала определяет срок службы втулки сильнее, чем выбор технологии. Ниже наиболее популярные варианты для задач трения и износа.
Капролон (PA6, полиамид)
Классический выбор, когда нужна прочность, ударная вязкость и износостойкость. Часто именно втулки из капролона ставят вместо бронзы в умеренных режимах.
Особенности:
- хорошая стойкость к износу
- подходит для узлов скольжения
- важно учитывать влагопоглощение: размеры могут немного “уходить” во влажной среде
POM (ацеталь, полиоксиметилен)
Отличный материал для точных деталей и стабильных посадок.
Особенности:
- низкое трение, хорошая размерная стабильность
- часто выбирают для точных втулок и направляющих
- хорошая работа в сухом трении при корректной нагрузке
UHMWPE (сверхвысокомолекулярный полиэтилен)
Когда нужен очень низкий коэффициент трения и высокая стойкость к истиранию.
Особенности:
- скользит отлично, не боится абразива
- мягче капролона и POM, хуже держит тонкие стенки
PTFE (фторопласт)
Для химически агрессивных сред и очень низкого трения.
Особенности:
- максимальная химстойкость
- мягкий, может “ползти” под нагрузкой, часто требует конструктивной поддержки
ABS, PETG, нейлон для 3D печати
Хороши для прототипов и умеренных нагрузок. Для реальных узлов трения обычно рекомендуем инженерные материалы или переход на литье/обработку.
Конструктивные советы, чтобы втулка служила дольше
- Делайте фаски и заходные конусы
- Это упрощает сборку и снижает риск задиров на валу.
- Закладывайте запас по толщине стенки
- Тонкая втулка быстрее деформируется, особенно при натяге.
- Продумайте канавки под смазку
- Если узел работает со смазкой, канавка реально продлевает ресурс.
- Учитывайте тепловое расширение
- Полимеры расширяются сильнее металлов. Для горячих узлов лучше закладывать рабочий зазор.
- Проверяйте вал и сопряженную поверхность
- Даже идеальная втулка быстро “съедается”, если вал с рисками или грязью.
Как мы выполняем изготовление втулок из пластика на заказ
Чтобы результат был предсказуемым, процесс обычно выглядит так:
- Получаем исходные данные
- Чертеж, 3D модель или образец. Если есть только размеры, тоже ок.
- Подбираем материал и технологию
- Учитываем нагрузку, температуру, среду и тираж.
- Делаем тестовый образец
- Часто начинаем с 3D печати, чтобы проверить посадку и сборку.
- Запускаем производство партии
- Литье, печать или обработка, в зависимости от задач.
- Контроль размеров и отправка
- Упаковка, маркировка при необходимости, доставка.
Если вам нужны пластиковые втулки на заказ для оборудования или замены изношенных деталей, обычно достаточно фото узла, размеров и понимания условий работы. Остальное подскажем и рассчитаем.
Частые вопросы
Можно ли заменить бронзовую втулку пластиком?
Часто да, особенно в умеренных нагрузках и скоростях. Но важно правильно выбрать полимер и посадку, а также учитывать нагрев.
Что лучше для ресурса: 3D печать или литье?
Для долговечности и стабильности размеров чаще выигрывает литье или обработка из инженерной заготовки. 3D печать чаще применяют как прототипирование или малые партии.
Какие сроки реальны?
Прототип по 3D модели обычно делается быстрее всего. Серия через форму требует времени на оснастку. Самый быстрый путь обычно такой: прототип печатью, затем запуск партии.
Итог
Изготовление втулок из пластика дает реальную выгоду, если грамотно подобрать материал, посадку и технологию. Для быстрых проверок подходит 3D печать, для точных и ресурсных деталей часто выбирают обработку инженерного пластика, а для больших партий оптимально литье. Если нужна консультация по выбору материала и расчет под ваш узел, на 3droom.pro можно заказать производство пластиковых втулок с подбором решения под задачу.
