Как печатать на проволоке: wire 3D printing простыми словами
Wire 3D printing, или 3D печать проволокой, постепенно становится одной из самых интересных технологий в промышленном аддитивном производстве. Если в привычной FDM-печати материал подается в виде пластиковой нити, то в проволочной 3D-печати сырьем служит металлическая проволока. Она расплавляется, наносится слой за слоем и формирует объемную заготовку.
Чаще всего, когда говорят о том, как печатать на проволоке, имеют в виду WAAM 3D печать. Аббревиатура WAAM расшифровывается как Wire Arc Additive Manufacturing. Это технология, при которой металлическая проволока подается в зону наплавки, плавится электрической дугой и постепенно наращивает деталь. На практике существуют и другие варианты wire 3D printing, например с лазерным или электронно-лучевым источником тепла, но принцип остается похожим: материал не вырезается из цельной болванки, а добавляется послойно.
Для бизнеса такая технология интересна тем, что позволяет получать крупные металлические заготовки, ремонтировать детали, создавать прототипы сложной формы и сокращать отходы материала. При этом важно понимать: проволочная 3D печать не заменяет все остальные методы производства. В одних задачах лучше подойдет печать пластиком, в других литье пластика, в третьих механическая обработка или классическая сварка.
Компания 3DROOM работает с 3D-печатью и литьем пластика, поэтому тема wire 3D printing особенно полезна для заказчиков, которые выбирают оптимальный способ изготовления прототипа, корпуса, функционального изделия или мастер-модели. Иногда металлическая печать проволокой действительно нужна, а иногда рациональнее начать с пластикового прототипа и только потом переходить к металлу или серийному производству.
Что такое 3D печать проволокой
3D печать проволокой - это аддитивный процесс, при котором материал подается в рабочую зону в виде проволоки. Под действием тепла он плавится и ложится на основание или предыдущий слой. После охлаждения формируется новый участок детали. Повторяя процесс много раз, оборудование создает объемную заготовку по цифровой 3D-модели.
В отличие от порошковой металлической печати, здесь не используется слой металлического порошка. Материал поступает непрерывно, как при сварке. Поэтому WAAM 3D печать часто сравнивают с автоматизированной сварочной наплавкой, только управляемой не вручную, а по траектории, рассчитанной из CAD-модели.
Технология подходит не для миниатюрных деталей с высокой детализацией, а для крупных изделий, где важны прочность, экономия металла и скорость наращивания материала. После печати деталь обычно требует фрезеровки, шлифовки, термообработки или другой постобработки. Это нормальная часть процесса, потому что поверхность после наплавки получается более грубой, чем после обработки на станке.
Как работает wire 3D printing
Процесс можно представить как цепочку из нескольких этапов.
Сначала создается 3D-модель детали. Инженер учитывает не только форму изделия, но и припуски на последующую обработку, зоны крепления, возможную усадку и тепловые деформации. Для WAAM это особенно важно, поскольку металл нагревается локально и может менять геометрию при охлаждении.
Затем модель подготавливается в специальном программном обеспечении. Ее разбивают на слои или траектории наплавки. На этом этапе задают направление движения горелки или печатающей головки, скорость подачи проволоки, мощность источника тепла, ширину валика и стратегию заполнения.
После этого оборудование начинает печать. Проволока подается в расплавленную ванну, источник тепла плавит материал, а робот, портал или станочная система перемещает рабочую головку по заданному маршруту. Каждый новый слой ложится поверх предыдущего. Так постепенно появляется заготовка.
Когда печать завершена, изделие охлаждают, проверяют геометрию и при необходимости проводят контроль качества. Далее выполняется постобработка: удаление опор или технологических элементов, механическая обработка поверхностей, сверление отверстий, снятие лишнего материала, термообработка, пескоструйная обработка или покраска.
Основные виды печати на проволоке
Хотя в поиске часто используют общий запрос wire 3D printing, внутри него есть разные технологические варианты.
WAAM 3D печать

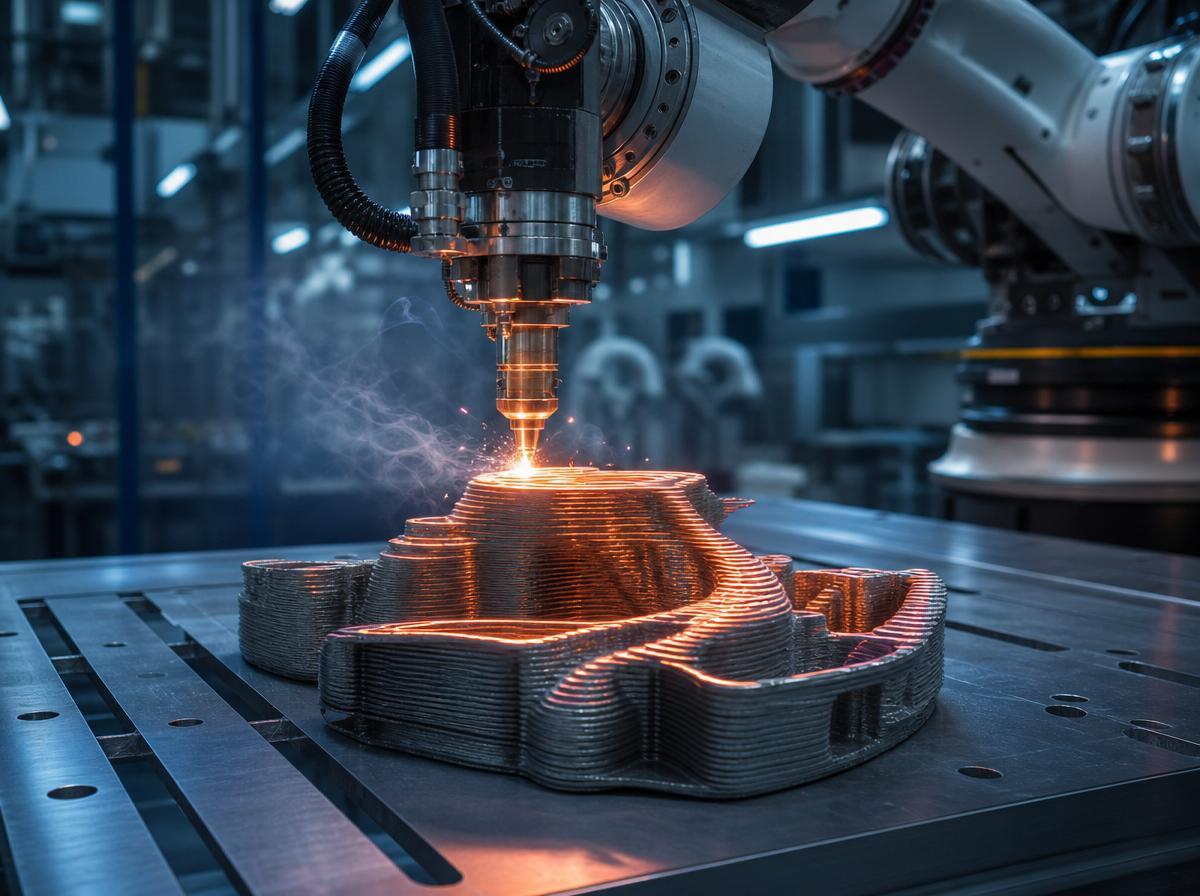

WAAM 3D печать использует электрическую дугу как источник тепла. По сути, это развитие сварочной технологии, перенесенное в область аддитивного производства. Материалом служит металлическая проволока, а движение инструмента контролируется роботом или ЧПУ-системой.
Главное преимущество WAAM - высокая производительность при создании крупных металлических заготовок. Технология хорошо подходит для деталей, где нет необходимости сразу получать идеальную поверхность, но важно быстро наплавить нужный объем металла.
Лазерная печать проволокой
В этом варианте проволока плавится лазером. Такой подход может дать более точную зону нагрева и аккуратную наплавку, но оборудование обычно сложнее и дороже. Лазерная wire 3D printing может применяться для ответственных деталей, восстановления поверхностей и нанесения функциональных слоев.
Электронно-лучевая печать проволокой
Электронно-лучевые процессы работают в вакууме и могут применяться для металлов, чувствительных к окислению. Это сложное промышленное направление, которое требует специального оборудования и точного контроля параметров.
Какие материалы используются
Для печати на проволоке чаще всего применяются металлы и сплавы, доступные в виде сварочной или специализированной аддитивной проволоки. Это могут быть стали, нержавеющие стали, алюминиевые сплавы, титановые сплавы, никелевые сплавы и другие материалы.
Выбор зависит от задачи. Для силовой детали важны прочность и усталостная стойкость. Для изделия, работающего в агрессивной среде, критична коррозионная стойкость. Для авиации и транспорта может быть важна масса, поэтому рассматривают алюминий или титан. Для оснастки и ремонтных работ часто выбирают материал, совместимый с основной деталью.
Важно заранее учитывать, что свойства наплавленного металла зависят не только от состава проволоки. На результат влияют режим печати, скорость охлаждения, межслойная температура, защитная атмосфера, стратегия траектории и последующая термообработка.
Где применяется 3D печать проволокой
Проволочная 3D печать особенно интересна там, где нужны крупные металлические формы, ремонт дорогих деталей или быстрое изготовление заготовок под последующую механообработку.
Типичные области применения:
- изготовление крупногабаритных металлических заготовок;
- ремонт изношенных деталей методом наплавки;
- производство оснастки и технологической оснастки;
- создание прототипов металлических изделий;
- выпуск малых серий сложных деталей;
- восстановление кромок, посадочных зон и рабочих поверхностей;
- изготовление деталей для машиностроения, энергетики, транспорта и судостроения.
Но для небольших пластиковых корпусов, декоративных элементов, макетов, посадочных прототипов и изделий из полимеров WAAM не нужен. В таких случаях быстрее и выгоднее использовать классическую 3D-печать пластиком или литье пластика в формы. Именно здесь услуги 3DROOM могут быть практичным решением: сначала можно проверить форму, эргономику и сборку на пластиковом прототипе, а затем уже принимать решение о металле или серийном производстве.
Преимущества wire 3D printing
У технологии есть несколько сильных сторон, из-за которых к ней растет интерес в промышленности.
Первое преимущество - экономия материала. При традиционной обработке крупную деталь часто вырезают из массивной заготовки, и значительная часть металла уходит в стружку. При печати проволокой материал добавляется ближе к нужной форме, поэтому отходов может быть меньше.
Второе преимущество - возможность печати крупных изделий. Порошковые металлические принтеры часто ограничены камерой построения, а WAAM-системы могут работать с более крупными габаритами, если это позволяет роботизированная ячейка или портальная установка.
Третье преимущество - доступность сырья. Металлическая проволока широко применяется в сварочных технологиях, поэтому для ряда материалов она может быть удобнее в хранении и обращении, чем металлический порошок.
Четвертое преимущество - ремонтопригодность. Wire 3D printing можно использовать не только для изготовления новых деталей, но и для восстановления существующих. Это важно, когда замена детали стоит дорого или занимает много времени.
Пятое преимущество - гибкость производства. При наличии цифровой модели можно менять геометрию без изготовления новой оснастки. Для опытных образцов и единичных изделий это особенно ценно.
Ограничения и сложности технологии
Несмотря на преимущества, 3D печать проволокой нельзя считать универсальным методом. У нее есть ограничения, которые нужно учитывать до запуска проекта.
Главный минус - невысокая точность поверхности после печати по сравнению с фрезеровкой или некоторыми видами порошковой металлической печати. Наплавленные слои образуют рельеф, поэтому ответственные поверхности почти всегда нужно дорабатывать.
Второй важный фактор - тепловые деформации. Металл нагревается и остывает, из-за чего в детали могут появляться напряжения и отклонения формы. Чтобы снизить риск, инженеры подбирают траектории, контролируют температуру и предусматривают последующую обработку.
Третья сложность - контроль качества. Для ответственных изделий нужно проверять внутренние дефекты, пористость, непровары, структуру металла и механические свойства. Это требует опыта, оборудования и документации.
Четвертое ограничение - геометрия. Очень тонкие стенки, мелкие элементы, острые внутренние углы и сложные каналы могут быть неподходящими для WAAM. В таких случаях может потребоваться другой метод производства или комбинированный подход.
Как подготовить модель для печати на проволоке
Подготовка модели для wire 3D printing отличается от подготовки файла для обычной пластиковой печати. Здесь нельзя просто загрузить STL и нажать кнопку запуска. Нужна инженерная проработка.
Сначала определяют, какую функцию выполняет деталь. От этого зависит материал, направление слоев, припуски и требования к контролю. Затем анализируют геометрию: можно ли напечатать форму без критических нависаний, хватит ли доступа для инструмента, где лучше расположить основание, какие зоны будут обрабатываться после печати.
Далее добавляют припуски. Если после WAAM заготовку будут фрезеровать, наружные поверхности делают с запасом. Это позволяет убрать неровности и получить точные размеры.
Также важно заранее продумать фиксацию. Заготовка должна надежно держаться на платформе или технологической плите. Если крепление слабое, при нагреве и охлаждении деталь может повести.
Чем печать проволокой отличается от FDM
На первый взгляд между FDM и wire 3D printing есть сходство: в обоих случаях материал подается в виде нити или проволоки и укладывается слоями. Но по сути это разные процессы.
FDM обычно работает с термопластами. Материал плавится в экструдере и наносится при относительно низких температурах. Метод хорошо подходит для макетов, корпусов, посадочных деталей, функциональных прототипов и мелкосерийных изделий из пластика.
Wire 3D printing чаще относится к металлам. Здесь выше температуры, сложнее оборудование, больше требований к безопасности, контролю качества и последующей обработке. Это технология для промышленной наплавки и металлических заготовок.
Если заказчику нужно быстро проверить дизайн корпуса, посадку компонентов, форму изделия или собрать демонстрационный образец, обычно рациональнее начать с пластиковой 3D-печати. Если нужна серия пластиковых деталей, имеет смысл рассмотреть литье пластика. А если требуется крупная металлическая заготовка, тогда можно анализировать WAAM и другие методы металлической печати.
Когда лучше выбрать 3D печать пластиком или литье пластика
Не каждая задача требует металла. Во многих проектах заказчик хочет получить красивый, удобный и функциональный продукт, а не обязательно изделие из стали или титана.
3D-печать пластиком подойдет, если нужно:
- быстро изготовить прототип;
- проверить форму и размеры;
- протестировать сборку;
- сделать макет для презентации;
- выпустить малую партию без дорогой оснастки;
- получить корпус, держатель, заглушку, кронштейн или декоративную деталь.
Литье пластика выгодно, если изделие уже проверено, нужна повторяемость и планируется партия. Этот способ позволяет получать стабильные детали с хорошим внешним видом и точной геометрией, если форма и технологические параметры подготовлены правильно.
Поэтому правильный путь часто выглядит так: сначала цифровая модель, затем 3D-печатный прототип, потом корректировка конструкции, после этого выбор технологии для партии. Такой подход снижает риск ошибок и помогает не тратить бюджет на неподходящий метод производства.
Как выбрать технологию для своего проекта
Чтобы понять, стоит ли печатать на проволоке, нужно ответить на несколько вопросов.
Из какого материала должна быть деталь? Если требуется металл и крупный габарит, wire 3D printing может быть интересен. Если подойдет пластик, лучше рассмотреть FDM, SLA, SLS или литье пластика.
Нужна ли высокая точность сразу после печати? Если да, WAAM может потребовать обязательной механообработки. Это нужно заложить в бюджет и сроки.
Какой размер изделия? Чем больше металлическая деталь, тем привлекательнее может быть WAAM. Для маленьких деталей с мелкой детализацией могут быть лучше другие процессы.
Нужна одна деталь или серия? Для единичных металлических заготовок аддитивный метод может быть выгоден. Для серийных пластиковых изделий часто лучше работает литье.
Есть ли требования к сертификации и контролю? Для ответственных деталей нужно заранее планировать испытания, контроль структуры и документацию.
Практический совет для заказчика
Если вы пока не уверены, как печатать на проволоке и нужна ли именно WAAM 3D печать, начните не с выбора оборудования, а с задачи. Подготовьте 3D-модель, опишите назначение изделия, желаемый материал, размеры, нагрузку, условия эксплуатации и планируемое количество.
После этого можно сравнить варианты: пластиковая 3D-печать, литье пластика, механическая обработка, металлическая печать порошком, WAAM или комбинированная технология. Такой подход помогает выбрать не самый модный, а самый выгодный и надежный способ производства.
3DROOM может помочь на этапах, где важны быстрые прототипы, проверка формы, изготовление пластиковых деталей и подготовка к выпуску изделий. Даже если финальная деталь должна быть металлической, пластиковый прототип часто позволяет заранее увидеть ошибки, проверить сборку и сэкономить на последующих переделках.
Итог
Wire 3D printing - это перспективное направление аддитивного производства, в котором материал подается в виде металлической проволоки и послойно формирует деталь. Самый известный вариант технологии - WAAM 3D печать, основанная на дуговой наплавке. Она подходит для крупных металлических заготовок, ремонта деталей и промышленного производства малых серий.
Однако печать на проволоке требует точной подготовки модели, контроля тепловых деформаций, постобработки и понимания ограничений. Для многих задач, особенно на ранней стадии разработки, разумнее начать с 3D-печати пластиком. А для серийных пластиковых изделий рассмотреть литье пластика.
Главное - выбирать технологию не по названию, а по цели проекта. Если нужно быстро проверить идею, сделать корпус, макет, прототип или пластиковую партию, 3DROOM поможет подобрать практичное решение и пройти путь от модели до готовой детали.
