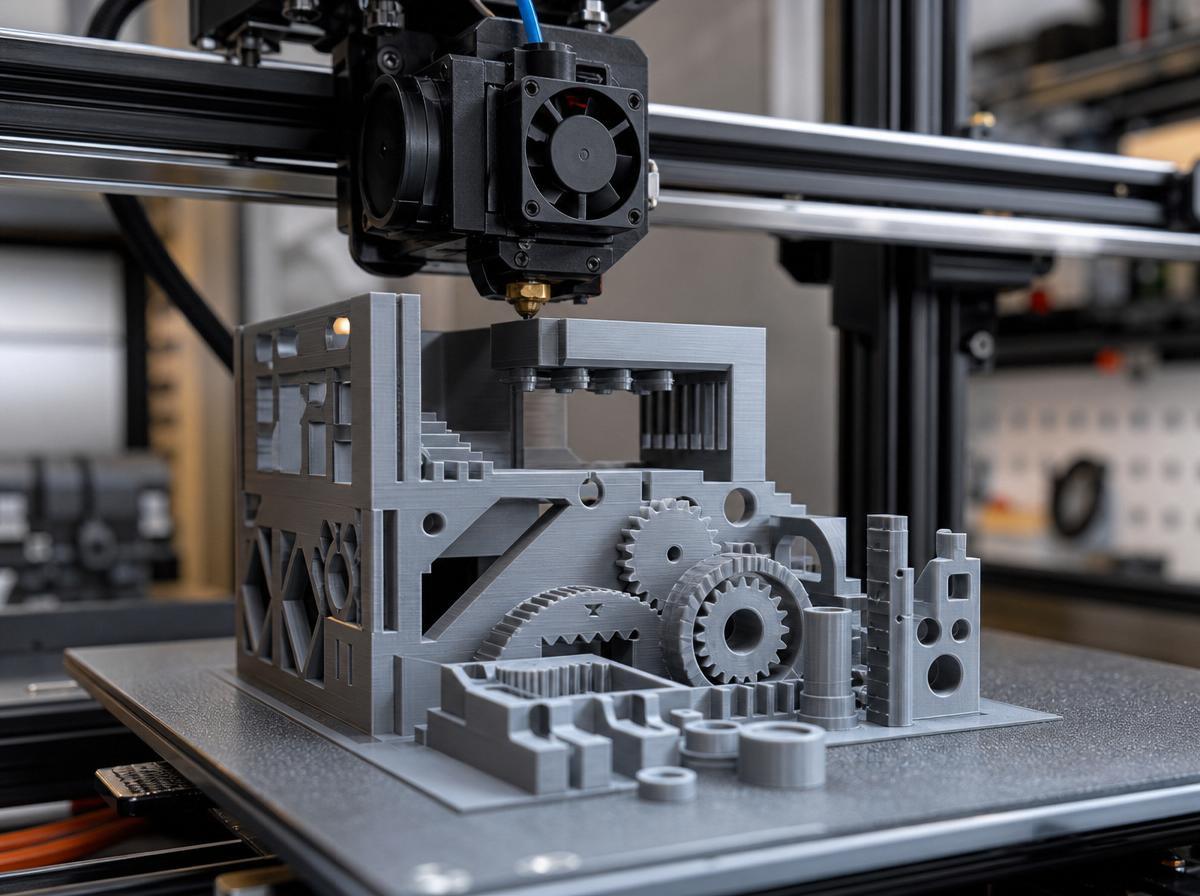

Как печатать сложные тестовые модели
Сложные тестовые модели помогают понять, на что действительно способна 3D печать. По ним проверяют точность оборудования, качество поверхности, стабильность слоев, работу с нависаниями, тонкими стенками, мелкими деталями и подвижными элементами. Такие модели часто выглядят небольшими, но именно в них сосредоточены самые трудные участки для принтера: мосты, острые углы, отверстия, резьба, миниатюрные выступы, сложная геометрия и зоны, где легко появляются дефекты.
Для бизнеса, инженеров, дизайнеров и разработчиков тестовая печать особенно важна. Она позволяет заранее оценить, как будет вести себя материал, выдержит ли деталь нагрузку, сохранится ли геометрия после охлаждения и нужна ли доработка 3D модели перед запуском партии. В 3DRoom мы выполняем 3D печать тестовых моделей, прототипов, функциональных деталей и изделий для последующего литья пластика, поэтому хорошо понимаем, насколько важна правильная подготовка даже самого небольшого образца.
Зачем нужны сложные тестовые модели
Печать сложных тестовых моделей нужна не только для проверки 3D принтера. Это практичный способ снизить риск ошибок перед изготовлением дорогой детали или серии изделий. Обычная декоративная модель может напечататься без заметных проблем, но функциональная деталь с посадочными местами, защелками, каналами, тонкими стенками и точными отверстиями требует совсем другого подхода.
Тестовая модель помогает проверить:
- Точность размеров после печати.
- Качество мелких элементов.
- Устойчивость материала к деформации.
- Необходимость поддержек.
- Поведение детали при постобработке.
- Совместимость модели с выбранной технологией печати.
- Возможность дальнейшего литья пластика по готовому прототипу.
Если пропустить тестовый этап, можно столкнуться с ситуацией, когда готовая деталь не подходит по размеру, не выдерживает нагрузку или требует слишком много ручной доработки. Поэтому печать сложных 3D моделей лучше начинать с анализа геометрии и небольшой пробной партии.
Какие модели считаются сложными
Сложность модели определяется не только ее внешним видом. Иногда простая на первый взгляд деталь оказывается трудной из-за внутренних полостей, тонких перегородок или точных посадочных зон. Для 3D печати сложными считаются модели, в которых есть сочетание нескольких проблемных факторов.
К таким элементам относятся:
- тонкие стенки толщиной менее допустимого значения для выбранной технологии;
- длинные нависающие участки;
- мосты без опоры;
- мелкая резьба;
- острые кромки;
- внутренние каналы;
- глубокие отверстия;
- защелки и гибкие элементы;
- подвижные соединения;
- фактурные поверхности;
- мелкие надписи или техническая маркировка;
- сложные органические формы;
- детали с высокой точностью сопряжения.
Тестовые модели для 3D печати часто специально включают такие зоны, чтобы проверить оборудование и материал в предельных условиях. Например, одна модель может содержать несколько мостов разной длины, башни для проверки перегрева, отверстия разного диаметра, тонкие стенки и выступы под разными углами.
Подготовка файла перед печатью
Качественная печать начинается не с принтера, а с файла. Даже современное оборудование не исправит модель, если в ней есть ошибки геометрии. Перед запуском важно проверить STL, OBJ, STEP или другой исходный формат на целостность.
Основные проблемы 3D моделей:
- незамкнутые поверхности;
- пересекающиеся полигоны;
- слишком тонкие стенки;
- перевернутые нормали;
- лишние внутренние оболочки;
- слишком низкая детализация сетки;
- чрезмерно тяжелый файл;
- неправильный масштаб;
- отсутствие технологических зазоров.
Если нужна 3D печать тестовых моделей для функциональной проверки, желательно использовать CAD-форматы или корректно экспортированные STL-файлы с достаточной точностью. Для инженерных деталей особенно важно заранее учитывать усадку материала, требуемую посадку и возможную постобработку.
В 3DRoom перед печатью файл можно проверить на технологичность. Это помогает понять, нужно ли изменить толщину стенок, усилить отдельные зоны, разделить модель на части или выбрать другую технологию изготовления.
Выбор технологии 3D печати
Не существует одной универсальной технологии, которая одинаково хорошо подходит для всех сложных моделей. Выбор зависит от назначения детали, требуемой точности, материала, нагрузки и бюджета.
FDM печать
FDM подходит для прототипов, корпусов, крупных деталей, функциональных образцов и моделей, где важна прочность. Материал подается послойно в виде расплавленной нити. Такая технология хорошо подходит для PLA, PETG, ABS, ASA, TPU и других пластиков.
Преимущества FDM:
- доступная стоимость;
- широкий выбор материалов;
- возможность печатать крупные детали;
- хорошая прочность при правильной ориентации;
- быстрый запуск тестовой печати.
Сложность FDM заключается в правильной настройке поддержек, температуры, охлаждения и ориентации модели. Для нависающих участков и тонких деталей это особенно важно.
SLA и LCD печать
Фотополимерная 3D печать подходит для моделей с высокой детализацией. Она хорошо передает мелкие элементы, фактуру, тонкие линии и сложную геометрию. Такой способ часто используют для мастер-моделей, миниатюр, декоративных прототипов и деталей с высокой визуальной точностью.
Преимущества фотополимерной печати:
- высокая детализация;
- гладкая поверхность;
- точная передача мелких элементов;
- возможность печатать сложные формы;
- хорошее качество для презентационных образцов.
Но у фотополимеров есть ограничения. Некоторые смолы хрупкие, требуют промывки, засветки и аккуратного удаления поддержек. Поэтому для функциональных тестов важно правильно подобрать материал.
SLS печать
SLS использует порошковые материалы и позволяет печатать сложные формы без классических поддержек. Это удобно для деталей с внутренними каналами, подвижными элементами и сложной инженерной геометрией.
SLS часто выбирают, когда нужна высокая свобода формы и хорошая прочность. Но стоимость такой печати может быть выше, а поверхность получается слегка шероховатой. Для некоторых задач это не проблема, а для других требуется дополнительная обработка.
Как выбрать материал для тестовой модели
Материал влияет не меньше, чем технология печати. Одна и та же модель из PLA, ABS и PETG будет вести себя по-разному. Если тестовая модель нужна только для визуальной оценки, можно выбрать более простой материал. Если же деталь будет работать в механизме, подвергаться нагреву, нагрузке или контакту с другими элементами, материал нужно подбирать точнее.
Популярные материалы для печати:
PLA подходит для визуальных прототипов, макетов и простых тестов. Он хорошо печатается, дает ровную поверхность, но плохо переносит высокие температуры.
PETG прочнее и устойчивее к влаге, чем PLA. Он подходит для функциональных деталей, корпусов, креплений и изделий, которым нужна умеренная гибкость.
ABS используют для прочных деталей, корпусов и технических изделий. Он выдерживает температуру лучше, чем PLA, но требует правильных условий печати, так как склонен к усадке.
ASA похож на ABS, но лучше переносит ультрафиолет и уличные условия. Хороший вариант для наружных деталей.
TPU подходит для гибких элементов, прокладок, амортизаторов и изделий, где нужна эластичность.
Фотополимерные смолы применяют, когда важна детализация. Для функциональных тестов используют инженерные смолы с повышенной прочностью, термостойкостью или гибкостью.
Если печать сложных тестовых моделей выполняется перед литьем пластика, важно учитывать не только внешний вид прототипа, но и будущие свойства серийного материала. Иногда прототип печатают из одного пластика, а финальное изделие планируют производить литьем из другого. В этом случае задача тестовой модели состоит в проверке формы, эргономики, сборки и посадочных размеров.
Ориентация модели на столе
Ориентация детали сильно влияет на качество и прочность. Неправильное положение может испортить даже идеально подготовленную модель. Особенно это заметно при печати деталей с отверстиями, выступами и зонами механической нагрузки.
При выборе ориентации важно учитывать:
- направление слоев;
- видимые поверхности;
- количество поддержек;
- риск деформации;
- точность отверстий;
- прочность в рабочих зонах;
- удобство постобработки.
Для FDM печати слои являются важным фактором прочности. Деталь может быть прочной вдоль слоя, но слабее между слоями. Поэтому крепежные элементы, защелки и нагруженные зоны нужно располагать так, чтобы нагрузка не разрывала модель по межслойной границе.
Для фотополимерной печати ориентация влияет на количество поддержек, следы от них, риск отрыва модели и качество поверхности. Часто модель ставят под углом, чтобы уменьшить площадь каждого слоя и снизить нагрузку при печати.
Поддержки: когда они нужны и как их настроить
Поддержки нужны для участков, которые не могут печататься в воздухе. Но лишние поддержки ухудшают поверхность, увеличивают расход материала и усложняют постобработку. Поэтому задача не в том, чтобы поставить поддержку везде, а в том, чтобы использовать ее разумно.
Для сложных моделей важно учитывать угол нависания. В FDM печати многие материалы способны печататься без поддержек при угле до 45 градусов, но точное значение зависит от принтера, пластика, охлаждения и скорости. Для мостов важны обдув, температура, скорость и расстояние между опорами.
При настройке поддержек нужно обратить внимание на:
- плотность поддержки;
- зазор между поддержкой и моделью;
- тип структуры;
- область соприкосновения;
- направление удаления;
- следы на видимой поверхности.
Если модель имеет декоративную лицевую сторону, лучше развернуть ее так, чтобы поддержки не касались главной поверхности. Если важнее точность посадки, поддержек следует избегать в зонах соединения деталей.
Настройки слайсера для сложных моделей
Слайсер превращает 3D модель в набор команд для принтера. Именно здесь задаются параметры, которые напрямую влияют на качество результата. Для сложных тестовых моделей нельзя использовать случайные настройки. Нужно понимать, какие параметры важны для конкретной задачи.
Ключевые настройки:
Высота слоя. Чем меньше слой, тем лучше детализация и плавнее поверхность. Но время печати увеличивается. Для тестов мелких деталей часто используют слой 0,08-0,16 мм, для крупных прототипов можно выбрать 0,2 мм.
Ширина линии. Она должна соответствовать диаметру сопла. Если в модели есть тонкие стенки, важно проверить, сможет ли принтер их построить.
Температура сопла. Слишком высокая температура дает наплывы, нити и потерю мелких деталей. Слишком низкая приводит к плохому сцеплению слоев.
Температура стола. Влияет на адгезию и усадку. Для ABS и ASA особенно важно стабильное удержание детали на столе.
Скорость печати. Для сложных моделей скорость лучше снижать. Это повышает точность, особенно на углах, отверстиях и мелких элементах.
Обдув. Помогает печатать мосты и мелкие детали, но для некоторых материалов чрезмерное охлаждение может ухудшить межслойное сцепление.
Ретракт. Нужен для уменьшения нитей между отдельными участками модели. Особенно важен при печати тестов с башнями, выступами и множеством мелких элементов.
Заполнение. Для визуального теста может хватить 10-20 процентов. Для функционального образца обычно выбирают более плотное заполнение или усиливают стенки.
Толщина стенок. Часто важнее процента заполнения. Для прочной детали лучше увеличить количество периметров, чем просто поднять infill.
Точность отверстий, посадок и зазоров
Одна из частых причин тестовой печати - проверка точности сопряжений. На экране модель может выглядеть идеально, но после печати отверстие станет меньше, штифт сядет слишком туго, а крышка не защелкнется. Это нормальная особенность технологии, которую нужно учитывать заранее.
Для FDM печати внутренние отверстия часто получаются немного меньше расчетного размера. Это связано с шириной линии, тепловым расширением, усадкой и особенностями траектории сопла. Поэтому для посадочных мест стоит закладывать технологический зазор.
Примерный подход:
- для свободной посадки нужен больший зазор;
- для плотной посадки зазор уменьшают;
- для подвижных деталей зазор подбирают опытным путем;
- для резьбы лучше делать пробные образцы;
- для ответственных соединений желательно печатать небольшой тестовый фрагмент.
3D печать тестовых моделей особенно полезна, когда нужно проверить защелки, шарниры, направляющие и соединения корпусов. Небольшой тест может сэкономить много времени до печати полной детали.
Как избежать деформаций
Деформация возникает из-за усадки материала и неравномерного охлаждения. Особенно это актуально для ABS, ASA, нейлона и крупных деталей с большой площадью основания. Углы могут отрываться от стола, плоскости изгибаться, а размеры уходить от заданных.
Чтобы уменьшить риск деформации, применяют:
- правильную температуру стола;
- закрытую камеру для чувствительных материалов;
- чистую и подготовленную поверхность стола;
- brim или raft при необходимости;
- снижение сквозняков;
- равномерный прогрев;
- корректную ориентацию детали;
- разделение крупной модели на части.
Если модель предназначена для дальнейшего литья пластика, геометрическая стабильность особенно важна. Прототип должен позволять проверить форму и сборку без искажений, иначе ошибка может перейти в следующую производственную стадию.
Постобработка тестовых моделей
После печати модель не всегда сразу готова к проверке. Иногда нужно удалить поддержки, обработать поверхность, просверлить отверстия, нарезать резьбу, склеить части или провести финишную шлифовку. Но важно понимать, что чрезмерная постобработка может исказить результаты теста.
Если задача состоит в проверке возможностей печати, модель лучше анализировать до серьезной обработки. Так можно увидеть реальные дефекты: слоистость, смещение, провисание мостов, наплывы, следы поддержек, проблемы с ретрактом и точностью.
Если задача состоит в проверке финального изделия, постобработка должна быть максимально близка к будущему производственному процессу. Например, мастер-модель для литья может потребовать шлифовки, грунтовки и доведения поверхности до нужного качества.
Частые ошибки при печати сложных тестовых моделей
Даже опытные пользователи сталкиваются с повторяющимися ошибками. Большинство проблем можно избежать, если заранее оценить модель и правильно настроить процесс.
Самые частые ошибки:
Печать без проверки файла. Модель может иметь скрытые дефекты, которые проявятся только в середине процесса.
Слишком высокая скорость. Мелкие элементы, отверстия и острые углы требуют аккуратной печати.
Неверная ориентация. Из-за нее появляются лишние поддержки, слабые зоны и плохая поверхность.
Неподходящий материал. Красивый прототип не всегда подходит для функционального теста.
Игнорирование усадки. Особенно опасно для деталей, которые должны соединяться друг с другом.
Слишком тонкие стенки. Принтер может их не построить или сделать хрупкими.
Отсутствие тестового фрагмента. Иногда выгоднее напечатать небольшую часть детали, чем сразу запускать всю модель.
Неправильные поддержки. Они могут оставить следы на важных поверхностях или сломать тонкие элементы при удалении.
Когда лучше заказать профессиональную 3D печать
Самостоятельная печать удобна для простых задач, но сложные модели часто требуют опыта, оборудования и правильного подбора технологии. Если деталь нужна для презентации, инженерного теста, сборки, производства или литья пластика, лучше доверить изготовление специалистам.
Профессиональная печать сложных 3D моделей помогает:
- сократить количество неудачных попыток;
- выбрать подходящую технологию;
- подобрать материал под задачу;
- проверить модель перед запуском;
- получить стабильное качество;
- подготовить прототип для дальнейшего производства;
- сэкономить время на настройках и доработках.
Компания 3DRoom выполняет 3D печать тестовых моделей, прототипирование, изготовление сложных деталей и литье пластика. Такой подход удобен, когда нужно не просто напечатать объект, а получить рабочий результат: проверить конструкцию, внести изменения, подготовить изделие к серийному производству или сделать качественный образец для заказчика.
Как проходит работа с тестовой моделью в 3DRoom
Процесс начинается с анализа задачи. Важно понять, для чего нужна модель: для визуальной оценки, проверки сборки, испытания прочности, демонстрации инвесторам, подготовки к литью или тестирования формы. После этого подбираются технология, материал и параметры печати.
Обычно работа включает несколько этапов:
- Получение 3D файла или технического задания.
- Проверка модели на ошибки и технологичность.
- Подбор материала и способа печати.
- Согласование требований к точности и поверхности.
- Подготовка файла в слайсере.
- Печать тестовой модели.
- Удаление поддержек и базовая постобработка.
- Контроль размеров и качества.
- При необходимости - корректировка модели и повторная печать.
Такой подход особенно полезен для изделий, которые затем планируется производить литьем пластика. Сначала можно проверить форму и посадки на 3D печати, затем внести изменения и только после этого переходить к следующему этапу производства.
Практические советы для успешной печати
Перед запуском сложной модели не стоит ориентироваться только на красивые настройки из интернета. Каждый принтер, материал и файл имеют свои особенности. Лучше идти от задачи и проверять результат постепенно.
Полезные рекомендации:
- печатайте маленький тест перед крупной деталью;
- проверяйте стенки и зазоры до запуска;
- не экономьте время на ориентации модели;
- уменьшайте скорость для мелких элементов;
- выбирайте материал по назначению, а не только по цвету;
- учитывайте постобработку еще на этапе моделирования;
- не размещайте поддержки на критически важных поверхностях;
- измеряйте готовую модель штангенциркулем;
- фиксируйте удачные настройки для повторных заказов;
- при сложной геометрии обращайтесь к специалистам.
Печать сложных тестовых моделей - это не случайный эксперимент, а управляемый технический процесс. Чем лучше подготовлена модель, тем выше шанс получить точный, прочный и полезный результат с первого или второго запуска.
Итог
Сложные тестовые модели позволяют заранее увидеть слабые места конструкции, проверить качество 3D печати, подобрать материал и подготовить изделие к дальнейшему производству. Они особенно важны для инженерных деталей, прототипов, корпусов, механизмов, изделий с точными посадками и проектов, которые в будущем будут производиться методом литья пластика.
Чтобы результат был качественным, нужно учитывать все этапы: подготовку файла, выбор технологии, материал, ориентацию, поддержки, настройки слайсера, постобработку и контроль размеров. При правильном подходе тестовая модель становится не расходом, а инструментом экономии времени и бюджета.
Если вам нужна 3D печать тестовых моделей, печать сложных 3D моделей или подготовка прототипа для литья пластика, специалисты 3DRoom помогут подобрать оптимальное решение под вашу задачу и изготовить деталь с учетом технических требований.
