Литье армированного пластика на ТПА: прочные детали для серийного производства
Литье армированного пластика на ТПА используют, когда обычный пластик уже не справляется с нагрузками, а металлическая деталь оказывается слишком тяжелой, дорогой или сложной в обработке. Такая технология позволяет получать изделия с повышенной жесткостью, стабильной геометрией и хорошей стойкостью к износу. Для инженерных задач это один из самых практичных способов перейти от прототипа к партии деталей.
Компания 3Droom.pro помогает заказчикам пройти весь путь: от идеи и 3D модели до опытного образца, проверки конструкции и дальнейшего литья пластика на ТПА. Если изделие нужно сначала протестировать, его можно изготовить методом 3D печати. Когда конструкция подтверждена, деталь переводят в серийное производство с помощью пресс-формы и термопластавтомата.

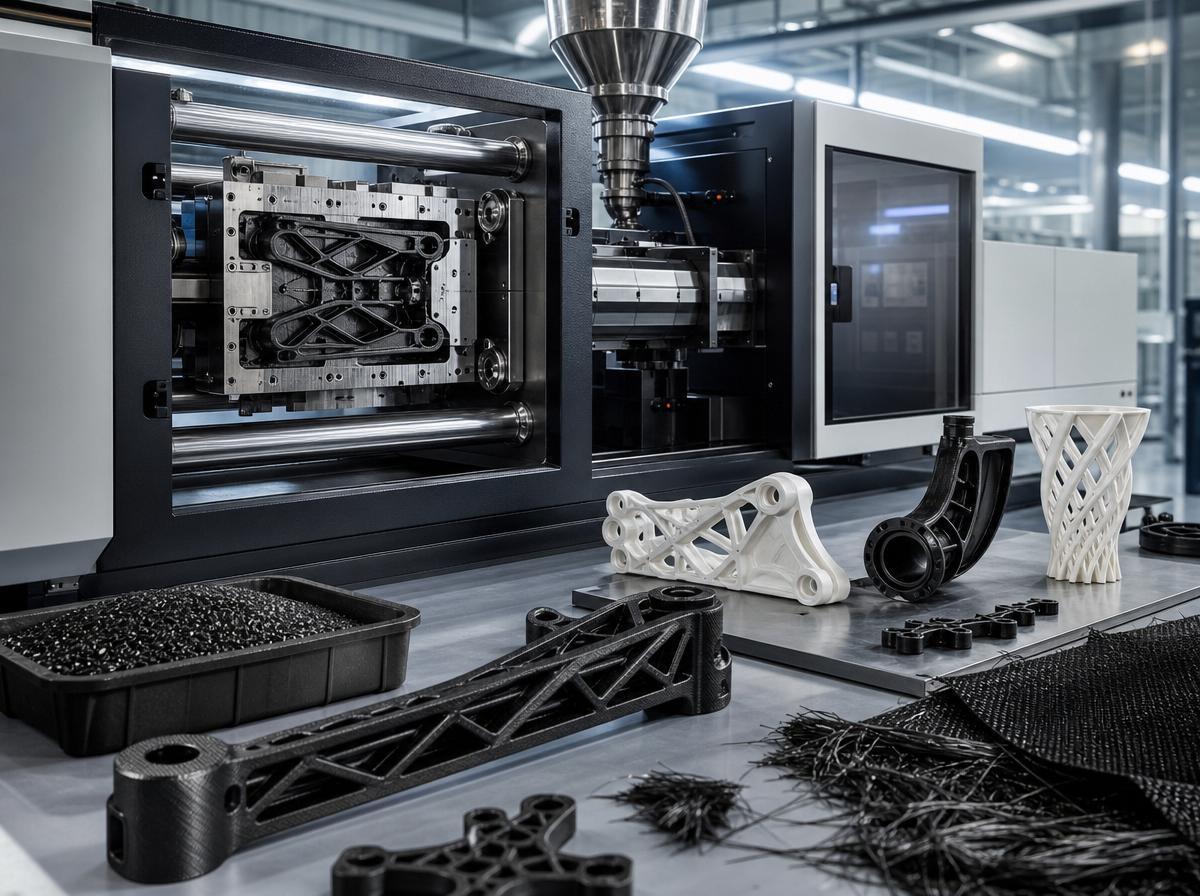

Что такое литье армированного пластика на ТПА
ТПА, или термопластавтомат, это оборудование для переработки термопластичных материалов методом литья под давлением. Гранулы пластика загружаются в цилиндр, нагреваются до вязкотекучего состояния, затем под давлением впрыскиваются в закрытую пресс-форму. После охлаждения форма раскрывается, а готовая деталь извлекается.
Когда речь идет про литье армированного пластика на тпа, используется не простой полимер, а композитный материал. В его состав добавляют армирующие наполнители. Чаще всего это стекловолокно, углеволокно, минеральные добавки или их комбинации. Наполнитель усиливает пластик и меняет его свойства: повышает прочность, жесткость, термостойкость и размерную стабильность.
Такие материалы востребованы в производстве технических корпусов, кронштейнов, фиксаторов, втулок, элементов механизмов, деталей приборов, автомобильных компонентов и промышленных изделий. Визуально деталь может выглядеть как обычная пластиковая, но по механическим характеристикам она часто значительно превосходит стандартные полимеры.
Чем армированный пластик отличается от обычного
Обычный пластик удобен для недорогих корпусов, декоративных элементов и деталей без высокой нагрузки. Но если изделие должно выдерживать давление, трение, изгиб, нагрев или постоянную вибрацию, базового материала может быть недостаточно.
Армированный пластик работает иначе. Внутри полимерной матрицы распределены прочные волокна или частицы. Они берут на себя часть механической нагрузки и уменьшают деформацию детали. Благодаря этому изделие становится более жестким и стабильным.
Основные отличия армированных материалов:
- повышенная прочность на изгиб и растяжение;
- меньшая склонность к короблению при правильном проектировании;
- лучшая стойкость к температурным нагрузкам;
- высокая износостойкость;
- возможность заменить металл в ряде конструкций;
- снижение массы готовой детали;
- стабильность формы при серийном выпуске.
При этом литье армированного пластика требует грамотного подхода. Материал с наполнителем хуже течет по форме, быстрее изнашивает оснастку и сильнее зависит от направления потока расплава. Поэтому проектирование детали и пресс-формы должно учитывать особенности конкретного полимера.
Какие материалы применяют для литья армированного пластика
Выбор материала зависит от назначения детали, условий эксплуатации и требований к прочности. Универсального решения не существует. Для одного изделия важна ударная вязкость, для другого - жесткость, для третьего - стойкость к нагреву или химическим веществам.
В литье пластика на ТПА часто применяют следующие армированные материалы:
Полиамид со стекловолокном
Полиамид PA6 или PA66 с добавлением стекловолокна является одним из самых популярных инженерных материалов. Его используют для деталей, которые должны быть жесткими, прочными и устойчивыми к механическим нагрузкам. Такой пластик подходит для кронштейнов, шестерен, рычагов, корпусов и крепежных элементов.
Полипропилен с наполнителем
Армированный полипропилен выбирают, когда нужна легкая, недорогая и достаточно прочная деталь. Он хорошо подходит для автомобильных элементов, бытовых изделий, технических корпусов и компонентов, где важны вес и стоимость партии.
PBT и PET с армированием
Эти материалы применяются в электротехнических изделиях, разъемах, корпусах и деталях, где важна стабильность размеров. Они хорошо работают в условиях нагрева и имеют хорошие диэлектрические свойства.
Поликарбонат и ABS с добавками
Такие материалы используют, когда нужно совместить жесткость, ударопрочность и аккуратный внешний вид. Они могут применяться для корпусов приборов, защитных элементов и деталей сложной формы.
Угленаполненные пластики
Углеволокно повышает жесткость и снижает массу детали. Такие материалы применяют в более требовательных задачах, где важны вес, прочность и стабильность. Они дороже стеклонаполненных пластиков, но могут быть оправданы для специальных изделий.
Когда стоит выбрать литье армированного пластика на ТПА
Литье армированного пластика на ТПА особенно выгодно, когда деталь уже прошла проверку конструкции и требуется повторяемое производство. Технология подходит для малых, средних и крупных партий, если стоимость пресс-формы оправдана тиражом.
Этот метод стоит рассматривать, если:
- деталь будет испытывать механические нагрузки;
- изделие должно быть легче металлического аналога;
- нужна стабильная геометрия в серии;
- требуется аккуратная поверхность без ручной доработки;
- планируется выпуск партии, а не единичного образца;
- материал должен выдерживать нагрев, трение или давление;
- важна повторяемость размеров от детали к детали.
Для единичных изделий и проверки идеи чаще выгоднее 3D печать. Она позволяет быстро получить прототип без пресс-формы. Но когда нужно перейти к партии, литье пластика на ТПА становится более рациональным по цене одной детали, скорости выпуска и качеству поверхности.
Роль 3D печати перед запуском литья
Перед тем как заказывать пресс-форму, желательно проверить геометрию изделия. Ошибка в форме может привести к дополнительным затратам, так как изменение оснастки часто стоит дорого. Поэтому разумный путь начинается с прототипирования.
На 3Droom.pro можно использовать 3D печать для изготовления опытных образцов. Это помогает оценить посадочные места, внешний вид, эргономику, габариты, стыковку с другими деталями и общую логику конструкции. После проверки модель можно адаптировать под литье армированного пластика.
Важно понимать, что модель для 3D печати и модель для литья не всегда одинаковы. Для ТПА нужны уклоны, правильная толщина стенок, радиусы, места под литники, ребра жесткости и учет усадки материала. Если просто взять печатную модель и отправить ее в пресс-форму, можно получить дефекты, сложное извлечение или нестабильные размеры.
Как проектируют деталь под армированный пластик
Конструкция детали напрямую влияет на качество литья. Даже дорогой материал не спасет изделие, если геометрия разработана без учета технологии. Для армированных пластиков это особенно важно, потому что волокна ориентируются по направлению течения расплава.
При проектировании учитывают несколько факторов.
Толщина стенок
Желательно избегать резких перепадов толщины. Если одна часть детали слишком массивная, а другая тонкая, охлаждение будет неравномерным. Это может вызвать утяжины, внутренние напряжения и коробление. Для армированных пластиков равномерная толщина стенок помогает получить стабильный результат.
Ребра жесткости
Вместо чрезмерного увеличения толщины лучше использовать ребра. Они повышают жесткость детали и уменьшают риск дефектов. Ребра должны иметь правильную толщину относительно основной стенки, иначе на внешней поверхности могут появиться следы.
Радиусы и скругления
Острые углы создают концентрацию напряжений. В армированных материалах это особенно критично, так как жесткий пластик может быть менее терпим к резким переходам. Скругления улучшают течение расплава и повышают долговечность детали.
Уклоны для извлечения
Деталь должна легко выходить из пресс-формы. Для этого вертикальные стенки делают с технологическим уклоном. Чем глубже поверхность, тем важнее правильный угол. Без уклонов изделие может застревать в форме или получать повреждения при извлечении.
Расположение литника
Точка впрыска влияет на направление волокон, внешний вид и прочность. Если литник расположен неправильно, в детали могут возникнуть слабые зоны, линии спая или заметные следы на поверхности. Для ответственных изделий это рассчитывают заранее.
Особенности пресс-форм для армированных пластиков
Пресс-форма для армированного материала должна выдерживать повышенный износ. Стекловолокно и минеральные наполнители работают как абразив, поэтому каналы, литниковая система и формообразующие поверхности должны быть рассчитаны на такие условия.
При создании оснастки учитывают:
- марку материала и процент наполнителя;
- предполагаемый тираж;
- сложность геометрии детали;
- требования к поверхности;
- точность размеров;
- расположение линий разъема;
- систему охлаждения;
- способ извлечения изделия;
- возможность последующего обслуживания формы.
Чем выше требования к детали, тем важнее качество пресс-формы. Небольшая экономия на оснастке может привести к браку, задержкам и нестабильному производству. Для технических изделий лучше сразу проектировать форму под реальный материал и реальную серию.
Преимущества литья армированного пластика на ТПА
Литье армированного пластика сочетает технологичность пластмасс и улучшенные свойства композитов. Это делает метод удобным для промышленного производства.
Ключевые преимущества:
- высокая производительность;
- стабильное качество партии;
- прочность выше, чем у обычных пластиков;
- возможность сложной геометрии;
- снижение веса по сравнению с металлом;
- хорошая повторяемость размеров;
- широкий выбор инженерных материалов;
- возможность изготовления функциональных деталей;
- аккуратный внешний вид без сложной постобработки.
Для бизнеса это означает, что изделие можно масштабировать. Сначала выпускается опытный образец, затем малая партия, после этого серийное производство. Такой подход снижает риски и помогает не вкладываться в оснастку до проверки конструкции.
Возможные сложности и как их избежать
Армированные материалы дают много преимуществ, но требуют опыта. Основные сложности связаны с течением расплава, усадкой, износом формы и ориентацией наполнителя.
Распространенные проблемы:
- коробление детали после охлаждения;
- линии спая в зонах соединения потоков;
- повышенный износ пресс-формы;
- сложность заполнения тонких участков;
- следы от литника;
- неодинаковая прочность в разных направлениях;
- утяжины при неправильной толщине стенок;
- хрупкость при ошибочном выборе материала.
Избежать этих проблем помогает правильная подготовка проекта. Нужно заранее определить условия эксплуатации, нагрузку, температуру, тираж и требования к внешнему виду. Затем подбирается материал, корректируется 3D модель и проектируется оснастка.
Литье армированного пластика и замена металла
Во многих изделиях армированный пластик способен заменить металл. Это не значит, что композит всегда лучше, но в ряде задач он дает заметные преимущества. Деталь становится легче, не требует антикоррозийной обработки, может иметь более сложную форму и выпускаться крупными партиями с меньшей себестоимостью.
Замена металла на армированный пластик возможна для:
- крепежных элементов;
- корпусов технических устройств;
- держателей и кронштейнов;
- направляющих;
- крышек и кожухов;
- втулок и опор;
- деталей приборов;
- элементов автомобильной и промышленной оснастки.
Перед заменой важно провести расчет или практическое тестирование. Металл и пластик работают по-разному. У пластика есть ползучесть, температурные ограничения и зависимость свойств от направления волокон. Поэтому грамотный подбор материала и проверка образца являются обязательными.
Почему важен правильный выбор технологии
Иногда заказчику кажется, что литье пластика на ТПА нужно сразу, как только появилась идея изделия. Но не всегда это оптимальный первый шаг. Если конструкция еще меняется, лучше начать с 3D печати. Она быстрее и дешевле на этапе экспериментов.
Литье выгодно, когда:
- геометрия уже согласована;
- изделие прошло тестирование;
- есть понимание материала;
- нужен тираж;
- важна повторяемость;
- требуется качество поверхности;
- цена одной детали должна снижаться при увеличении партии.
3Droom.pro предоставляет услуги по 3D печати и литью пластика, поэтому заказчик может не разделять проект между разными подрядчиками. Это удобно, когда нужно быстро пройти путь от прототипа до готовой партии.
Как проходит работа над заказом
Производство детали из армированного пластика обычно включает несколько этапов.
1. Анализ задачи
На первом этапе нужно понять, для чего нужна деталь. Важно знать размеры, нагрузки, условия работы, температуру, контакт с химическими веществами, требования к внешнему виду и планируемый тираж.
2. Проверка 3D модели
Специалисты оценивают, подходит ли модель для литья. Если файл создан только для визуализации или 3D печати, его могут доработать. Вносятся уклоны, скругления, корректируются стенки и усиливающие элементы.
3. Подбор материала
Для литья армированного пластика выбирают материал с учетом назначения изделия. Иногда достаточно стеклонаполненного полиамида, в других случаях нужен полипропилен с добавками, PBT, поликарбонат или более специализированный композит.
4. Прототипирование
При необходимости изготавливается образец методом 3D печати. Он помогает проверить форму, сборку и удобство использования. Это особенно полезно до запуска пресс-формы.
5. Проектирование и изготовление оснастки
После утверждения конструкции разрабатывается пресс-форма. На этом этапе важно учесть литниковую систему, охлаждение, извлечение, усадку и ресурс оснастки.
6. Пробное литье
Первые отливки проверяют по размерам, внешнему виду и функциональности. Если требуется, параметры процесса корректируются. После этого можно переходить к выпуску партии.
7. Серийное производство
Когда технология отработана, начинается стабильное изготовление деталей. При правильной подготовке литье армированного пластика на ТПА дает повторяемый результат и хорошее качество изделий.
Где применяется изготовление деталей из пластика
Изготовление деталей из пластика востребовано в разных сферах. Армированные материалы особенно полезны там, где деталь должна работать, а не просто закрывать внутренний механизм.
Наиболее частые области применения:
- приборостроение;
- электроника;
- автомобильные компоненты;
- промышленное оборудование;
- медицинские и лабораторные устройства;
- бытовая техника;
- строительные изделия;
- крепеж и монтажные элементы;
- корпуса для малых серий устройств;
- детали для стартапов и новых продуктов.
Для каждой сферы важен свой баланс цены, прочности, внешнего вида и срока производства. Поэтому проект лучше начинать не только с вопроса стоимости, но и с описания реальных условий эксплуатации.
Как снизить стоимость партии
Цена литья складывается из нескольких факторов: стоимости материала, сложности пресс-формы, времени цикла, тиража, требований к точности и дополнительных операций. Иногда небольшое изменение геометрии позволяет заметно снизить стоимость производства.
На цену влияют:
- размер детали;
- масса изделия;
- выбранный материал;
- процент армирующего наполнителя;
- количество полостей в форме;
- сложность поднутрений;
- требования к поверхности;
- точность размеров;
- объем партии;
- необходимость сборки или постобработки.
Чтобы оптимизировать бюджет, стоит заранее обсудить планируемый тираж. Для небольшой партии может подойти один вариант оснастки, для крупной серии - другой. Также важно не усложнять деталь без необходимости. Лишние декоративные элементы, глубокие поднутрения и резкие перепады толщины увеличивают стоимость и риск брака.
Почему стоит обратиться в 3Droom.pro
Для заказчика важно не просто найти исполнителя, который зальет пластик в форму. Намного важнее получить технологичное решение, которое можно произвести без лишних доработок. 3Droom.pro работает с задачами, где требуется изготовление деталей из пластика, 3D печать прототипов и последующий переход к литью.
Преимущества комплексного подхода:
- можно быстро проверить идею с помощью 3D печати;
- проще адаптировать модель под производство;
- снижается риск ошибки перед изготовлением пресс-формы;
- заказчик получает понятный маршрут от прототипа до партии;
- можно подобрать материал под реальные условия эксплуатации;
- литье пластика на ТПА помогает масштабировать выпуск.
Такой формат особенно удобен для компаний, которые разрабатывают новое изделие, модернизируют существующую деталь или хотят заменить металлический элемент на прочный инженерный пластик.
Что подготовить перед обращением
Чтобы быстрее оценить проект, желательно подготовить исходные данные. Чем больше информации есть на старте, тем точнее можно подобрать технологию и материал.
Полезно предоставить:
- 3D модель детали в удобном формате;
- чертеж с основными размерами;
- описание назначения изделия;
- предполагаемый тираж;
- требования к прочности;
- рабочую температуру;
- условия эксплуатации;
- требования к цвету и поверхности;
- информацию о сборке с другими деталями;
- образец, если нужно повторить существующее изделие.
Если точных данных пока нет, можно начать с консультации. Специалисты помогут определить, подходит ли для задачи литье армированного пластика, нужна ли 3D печать прототипа и какой материал лучше рассмотреть.
Итог
Литье армированного пластика на ТПА - это эффективная технология для производства прочных, легких и стабильных деталей. Она подходит для инженерных изделий, корпусов, креплений, функциональных компонентов и деталей, которые должны выдерживать нагрузки лучше обычного пластика.
Главное преимущество метода заключается в сочетании прочности композитных материалов и высокой производительности литья под давлением. При правильном проектировании, выборе материала и подготовке пресс-формы можно получить качественную серию изделий с повторяемой геометрией и прогнозируемыми характеристиками.
Для проектов, где важно сначала проверить конструкцию, оптимальным решением становится связка 3D печати и последующего литья. 3Droom.pro помогает пройти этот путь последовательно: от прототипа до готовой партии деталей из армированного пластика.
