Применение многоматериальной 3D-печати
Многоматериальная 3D-печать позволяет создавать детали, в которых разные свойства заложены прямо в конструкцию: жесткий каркас и мягкие уплотнения, прозрачные окна и непрозрачный корпус, износостойкие зоны и демпфирующие вставки. Если раньше это требовало сборки из нескольких компонентов, клея, винтов и дополнительных операций, то сегодня многое можно напечатать за один цикл или за несколько точно совмещенных циклов. Для бизнеса это означает меньше ручного труда, ниже риск брака на сборке и быстрее путь от идеи до готового изделия.
Компания 3droom.pro делает изделия под задачи: от прототипирования и мелкосерийной 3D-печати до литья пластика, когда конструкция уже отработана и нужна стабильная повторяемость. Ниже разберем, где и как применяется 3D-печать несколькими материалами, какие технологии доступны, как подготовить модель и на что обратить внимание, чтобы результат был предсказуемым.
Что такое многоматериальная 3D-печать и чем она полезна
Под термином многоматериальная 3D-печать обычно подразумевают изготовление одного изделия из двух и более материалов или компаундов с разными механическими, термическими или оптическими свойствами. На практике это чаще всего:
- двухматериальная 3D-печать (2 материала в одной детали)
- комбинация жесткого пластика и гибкого эластомера
- добавление растворимого или легко отделяемого поддерживающего материала
- печать с переменной твердостью или разной степенью заполнения в функциональных зонах
Ключевой эффект простой: деталь становится функциональнее без усложнения сборки. Когда у изделия есть интегрированная прокладка, петля, защелка или демпфер, вы экономите на комплектующих и сокращаете цепочку поставок. А еще проще тестировать гипотезы: меняете не весь узел, а только материал или его расположение в модели.
Где применяется многоматериальная 3D-печать
1) Прототипы и предсерийные образцы
На этапе разработки важно быстро получить изделие, максимально близкое к будущему продукту. 3D-печать несколькими материалами помогает имитировать конечную конструкцию, даже если в серии будут разные пластики или силиконовые элементы. Например:
- корпус с мягкими вставками для хвата
- защелки и уплотнения в одном изделии
- тест посадок, кликов, усилий и эргономики
Это снижает стоимость итераций. Вместо изготовления нескольких форм или заказа разных деталей вы получаете целостный образец и быстрее принимаете инженерные решения.
2) Функциональные детали для оборудования и производства
В производственной среде часто нужны нестандартные приспособления: упоры, кондукторы, фиксаторы, держатели, защитные кожухи. Многоматериальная 3D-печать дает возможность сделать:
- жесткое основание, которое держит геометрию
- мягкие накладки, которые не царапают изделие и гасят вибрации
- элементы с повышенным трением для удержания
Такие решения особенно полезны в сборочных линиях, лабораториях, в сервисных центрах и на малых производствах, где важны скорость и гибкость.
3) Медицина и реабилитация
Индивидуальные изделия (ортезы, элементы протезов, фиксаторы) выигрывают от сочетания материалов. Типичный пример: жесткий каркас плюс мягкие зоны контакта с кожей. Это повышает комфорт, снижает натирание и улучшает посадку. Важно, что материалы и постобработка должны соответствовать назначению изделия и требованиям к безопасности.
4) Авто, мото и электроника
Здесь часто нужны корпуса, разъемные крышки, кронштейны, уплотненные каналы, защиты от пыли и воды. Двухматериальная 3D-печать помогает интегрировать:
- прокладки и лабиринтные уплотнения
- гибкие вводы и амортизаторы
- прозрачные вставки для индикации
- зоны, устойчивые к удару и вибрации
5) Потребительские товары и дизайн
Дизайн выигрывает от контраста текстур и свойств: мягкое и жесткое, матовое и глянцевое, прозрачное и цветное. При этом можно не клеить элементы вручную и не подбирать адгезив под конкретные пластики. Для малых партий это экономически оправдано: вы платите за печать, а не за оснастку.
Какие технологии подходят для 3D-печати несколькими материалами
Набор технологий зависит от требований к прочности, точности, внешнему виду и бюджету.

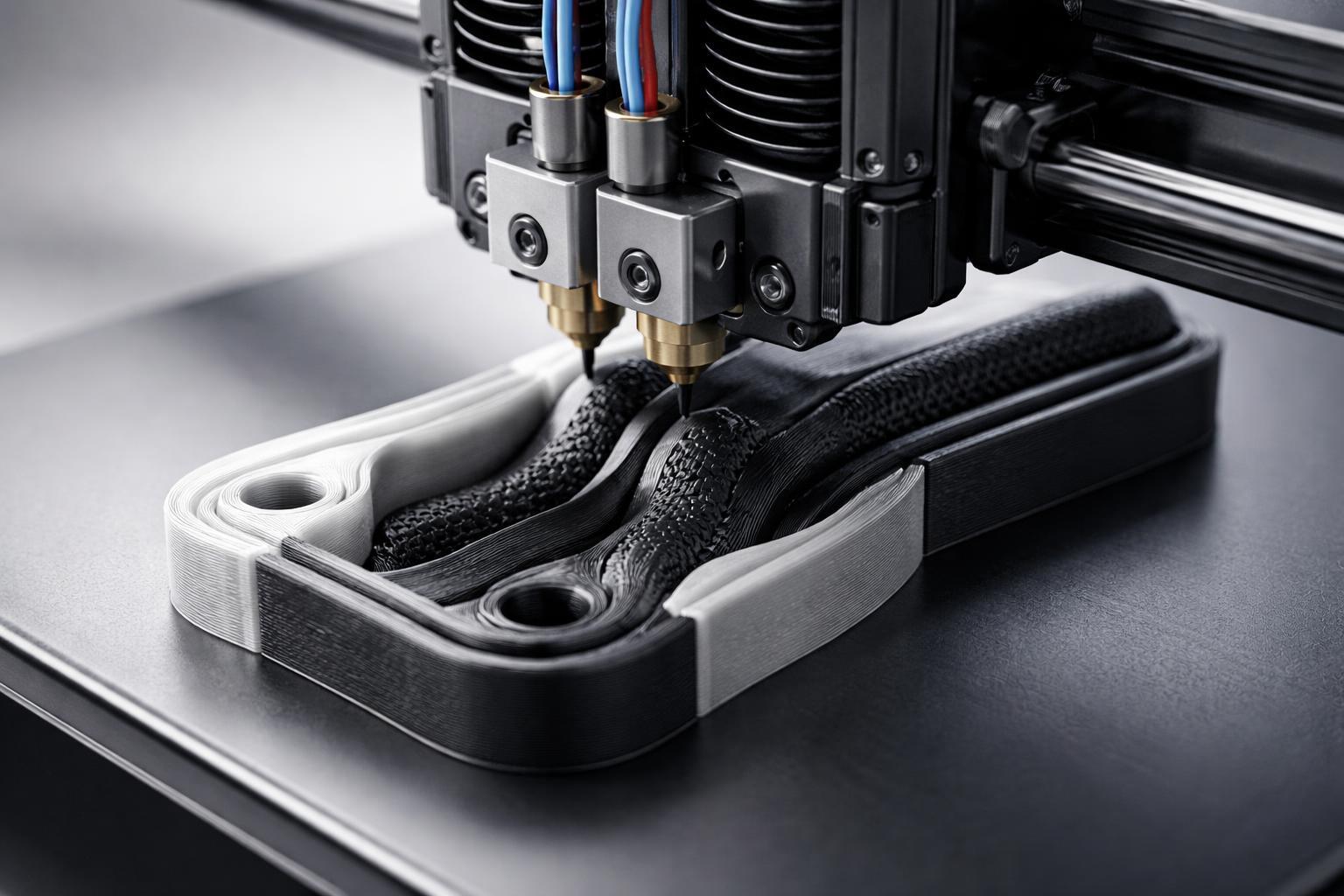

FDM/FFF с несколькими экструдерами
Самый популярный подход: два экструдера или система смены материала. Плюсы:
- доступная стоимость
- большой выбор термопластов
- удобно делать комбинации жесткого и гибкого (например, пластик + TPU)
Ограничения:
- видимые слои и необходимость настройки межслойной адгезии
- ограничения по сочетанию материалов (не все пары хорошо сцепляются)
- риск смещения при переключениях, если оборудование и профиль не отстроены
Полимерная печать (SLA/DLP/MJF и близкие подходы)
Для задач, где важны детализация и внешний вид, часто применяют фотополимеры. Некоторые системы поддерживают печать разными смолами или имитацию разных свойств. Плюсы:
- высокая точность и гладкая поверхность
- хороший результат для прототипов и мастер-моделей под литье
Ограничения:
- фотополимерные материалы могут быть более хрупкими
- нужно учитывать постобработку (промывка, отверждение)
Комбинация печати и последующих операций
Не всегда нужно печатать все материалы за один проход. Иногда проще и надежнее:
- напечатать жесткую деталь
- добавить мягкий элемент после (вставка, запрессовка, заливка)
- применить литье пластика или заливку эластомера в напечатанную форму
Такой подход полезен, когда требуется высокая герметичность, сложная эластичная геометрия или серийная повторяемость.
Типовые сочетания материалов: что реально работает
Чтобы многоматериальная 3D-печать была предсказуемой, важно выбирать пары материалов с понятной адгезией и похожими режимами печати. На практике часто используют:
- жесткий пластик + TPU (для амортизации и уплотнений)
- жесткий пластик + растворимые поддержки (для сложной геометрии)
- два жестких пластика с разными свойствами (например, прочность и декоративность)
А вот некоторые комбинации требуют особой подготовки: разные коэффициенты усадки, разные температуры, слабое сцепление между материалами. В таких случаях лучше сразу заложить механическую фиксацию, например замки, поднутрения, перфорацию под заливку, чтобы соединение не держалось только на адгезии.
Конструктивные приемы для двухматериальной 3D-печати
Если вы проектируете изделие под 3D-печать гибких и жестких материалов, используйте приемы, которые повышают надежность:
- Механический зацеп. Сделайте паз, ласточкин хвост, перфорацию или шипы, чтобы мягкий материал якорился в жестком.
- Плавные переходы. Избегайте резких ступенек там, где на границе материалов будет изгиб или удар.
- Контроль толщин. Слишком тонкий TPU может рваться, слишком толстый будет вести себя как резина и деформировать геометрию.
- Правильные допуски. Учитывайте усадку, ориентацию слоев и шероховатость, особенно если есть посадочные места.
- Разделение функций. Жесткий материал отвечает за геометрию, гибкий за контакт, уплотнение, гашение.
Частые задачи, которые заказывают у нас
На практике запросы к 3droom.pro часто сводятся к нескольким типовым сценариям:
- Прототип корпуса с мягкими вставками, чтобы проверить эргономику и сборку.
- Уплотненные крышки и заглушки, где важна герметичность и повторяемое усилие закрытия.
- Держатели, кондукторы и фиксаторы с мягкими контактными зонами.
- Детали с гибкими шарнирами, петлями и защелками.
- Мастер-модели для последующего литья пластика, когда нужно перейти к стабильной серии.
Если вы планируете серийное производство, часто логика такая: сначала тестируем геометрию и функционал через 3D-печать несколькими материалами, затем фиксируем конструкцию и при необходимости переходим на литье пластика. Это снижает риск ошибиться на стадии дорогой оснастки.
Контроль качества и ожидания по результату
Чтобы получить стабильный результат, нужно заранее определить, что важнее:
- точность и посадки
- прочность и износ
- внешний вид
- гибкость и уплотнение
- температура эксплуатации и контакт со средой
Для каждого требования подбираются материалы и технология. На этапе заказа полезно подготовить:
- 3D-модель (STEP предпочтительнее, STL тоже подходит)
- требования к нагрузкам и температуре
- желаемую твердость гибких элементов, если они есть
- описание среды (масла, вода, ультрафиолет, химия)
- количество и цель: прототип, тест, малая серия, серия
Мы обычно делаем тестовую печать ключевого узла или небольшого участка, если на границе материалов есть критические требования. Это дешевле, чем переделывать всю деталь.
Когда лучше выбрать литье пластика вместо печати
Многоматериальная 3D-печать идеальна для прототипирования, кастомных изделий и малых серий. Но при росте тиража экономически выгоднее становится литье пластика. Признаки, что пора рассмотреть литье:
- нужен стабильный внешний вид без слоев
- важно повторять размеры от партии к партии
- тираж измеряется сотнями или тысячами
- требуется специфический материал, который сложно печатать
- необходима высокая ударная вязкость и долговечность
Часто оптимальная стратегия гибридная: 3D-печать для разработки и проверки, затем литье пластика для производства. В некоторых случаях возможно и комбинирование: печатная вставка или мастер-модель плюс литье.
Итоги
Применение многоматериальной 3D-печати быстро расширяется: от прототипов и оснастки до функциональных изделий с интегрированными уплотнениями, демпферами и защелками. 3D-печать несколькими материалами ускоряет разработку, упрощает сборку и помогает выпускать малые партии без затрат на оснастку. А когда конструкция уже отработана, логично подключать литье пластика для тиражирования.
