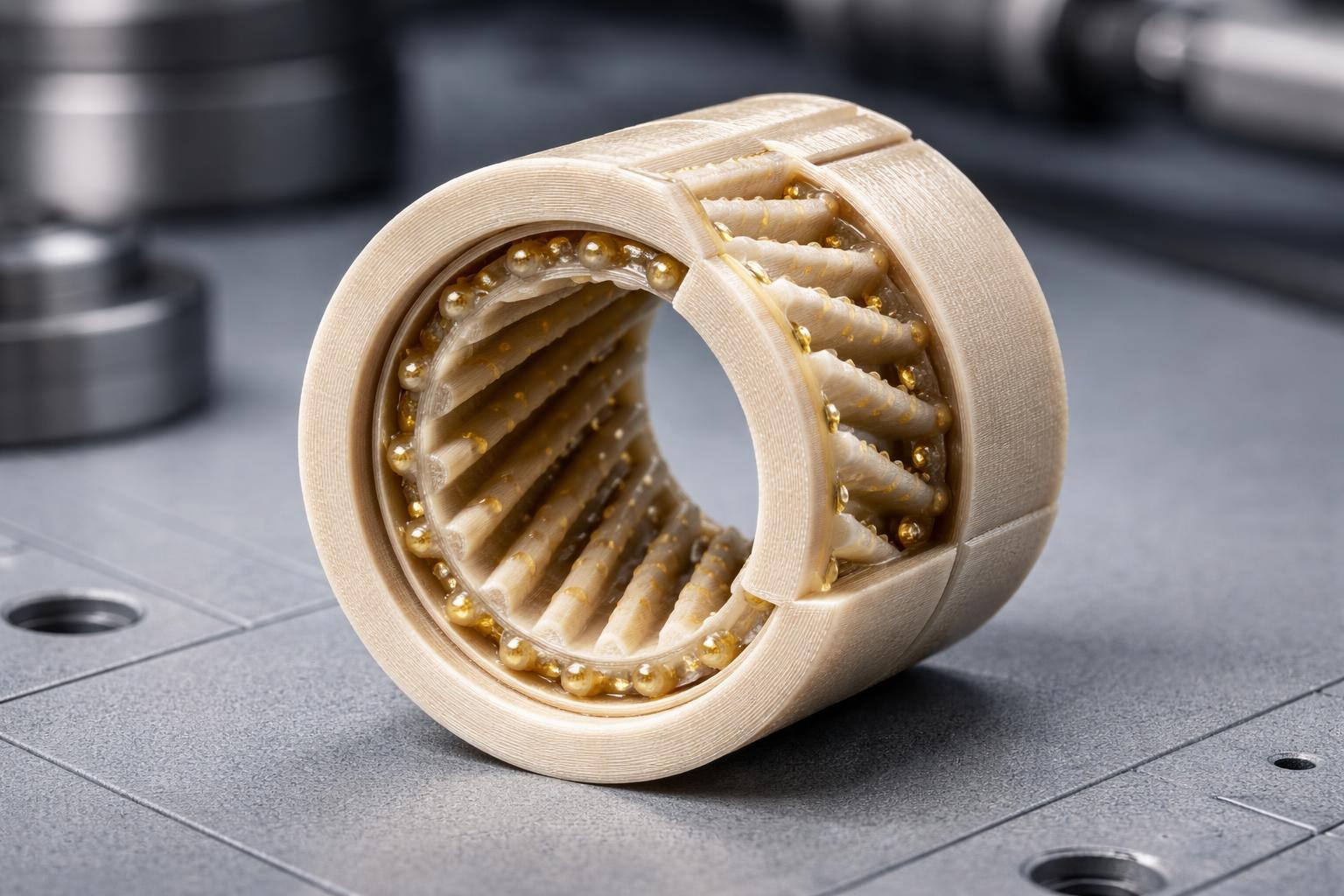

Как печатать подшипник с смазкой на 3D-принтере
Подшипник с смазкой кажется простой идеей: напечатал деталь, заложил смазку и получил плавный ход. На практике у 3D-печати есть ограничения по точности, шероховатости и износу, поэтому важно сразу выбрать правильный тип подшипника, материал и конструкцию. В этой статье разберем рабочие способы, как сделать 3D печать подшипников с реальной смазкой, чтобы узел служил дольше и не закусывал на старте.
Мы в 3droom.pro печатаем прототипы и изготавливаем детали из пластика, включая серийные варианты через литье. Если задача требует ресурса и стабильных допусков, это часто лучший путь, чем пытаться “дожать” бытовой принтер.
Какие подшипники реально печатать со смазкой
Сразу по делу: полностью печатать классический шариковый подшипник “как заводской” сложно. Причина в том, что шарикоподшипнику нужна высокая точность дорожек и геометрии, а также твердые поверхности. Но есть три практичных сценария.
1) Подшипник скольжения из пластика (втулка)
Самый надежный вариант для печати. Это по сути втулка скольжения, которая работает по валу, а смазка снижает трение и износ. Такой подшипник скольжения из пластика отлично подходит для:
- не очень высоких оборотов
- умеренных нагрузок
- механизмов с пылью, где шарики быстро “умирают”
- прототипов и нестандартных размеров
2) Печатная обойма + стальные шарики
Можно напечатать корпус и сепаратор, а шарики взять стандартные (шарики от подшипников, шарики из нержавейки). Смазку закладывают внутрь. Работает лучше, чем полностью печатный вариант, но требует аккуратной сборки и правильных зазоров.
3) Самосмазывающиеся подшипники
Это подшипники скольжения, напечатанные из материалов с низким трением или наполнителями (PTFE, графит, специальные инженерные пластики). Смазка может быть дополнительной, но часто достаточно “сухого” скольжения. Такие самосмазывающиеся подшипники особенно хороши там, где обычная смазка загрязняет изделие.
Материалы: что выбрать, чтобы смазка не “съела” пластик
Для 3D печати подшипников материал критичнее, чем настройки. Важно, чтобы пластик был износостойким и нормально переносил выбранную смазку.
Хорошие варианты для втулок
- Нейлон (PA6, PA12): прочный, вязкий, хорошо работает в скольжении. Минус - любит влагу, требует сушки.
- POM/ацеталь (если доступен как пруток/технология): отличный для трения, но печатается не на каждом оборудовании.
- Инженерные филаменты для трения (аналог iglidur): специально под подшипники.
- PETG: компромиссный вариант для прототипов, но по износу обычно хуже нейлона.
- TPU: не как основная втулка, а для уплотнений, пыльников и мягких вставок.
Смазка и совместимость
Часть смазок на нефтяной основе может плохо влиять на некоторые пластики. Универсальный подход:
- для большинства пластиков безопаснее силиконовая смазка
- хороший вариант для трения - смазки с PTFE
- литиевые смазки часто применяют, но совместимость лучше проверять на образце
Правило простое: перед сборкой сделайте тест - маленький кусочек пластика + капля смазки на 24-48 часов. Если пластик размягчился, пошел “мылом” или треснул, меняйте смазку или материал.
Конструкция: как сделать “подшипник с смазкой”, а не просто втулку
Чтобы подшипник с смазкой работал дольше, ему нужны:
- правильный зазор под вал
- карманы или каналы для удержания смазки
- защита от грязи (если среда пыльная)
Зазоры (очень важно)
Для FDM-печати типовые стартовые зазоры:
- вал 8 мм: внутренний диаметр втулки 8.15-8.30 мм
- вал 10 мм: внутренний диаметр 10.20-10.40 мм
- вал 12 мм: внутренний диаметр 12.25-12.50 мм
Точный зазор зависит от принтера, материала и постобработки. Лучше сделать 2-3 тестовых втулки с разными диаметрами и выбрать лучшую посадку.
Резервуары и канавки под смазку
Рабочие варианты геометрии:
- спиральная канавка внутри втулки
- кольцевые канавки + 2-4 продольных канала
- точечные карманы (луночки) по окружности
Глубина канавок обычно 0.3-0.8 мм для малых диаметров и 0.6-1.2 мм для крупных. Слишком глубокие канавки уменьшат площадь контакта и увеличат люфт.
Пыльники и удержание смазки
Если нужен “чистый” узел:
- добавьте с двух сторон буртики и поставьте TPU-уплотнения
- сделайте посадочное место под тонкое резиновое кольцо
- используйте крышки или шайбы, чтобы смазку не выдавливало
Настройки печати для втулок и подшипников скольжения
Ориентация
Втулку лучше печатать так, чтобы слои работали “по окружности”, но это не всегда возможно. Практичный вариант:
- печатать втулку вертикально, чтобы внутренняя поверхность была максимально ровной по окружности
- добавить внешние стенки, чтобы деталь не “повело”
Слой, стенки, заполнение
- слой 0.12-0.2 мм (чем ниже, тем лучше поверхность)
- периметры 4-6
- заполнение 60-100% (для нагруженных втулок лучше ближе к 100%)
- включить компенсацию “слоновьей ноги” (если есть)
Температура и охлаждение
Для нейлона и инженерных материалов часто нужно меньше обдува и стабильная камера. Усадка и овальность убивают посадку, поэтому важно печатать стабильно, без сквозняков.
Постобработка: как добиться плавного хода
Почти всегда печатная втулка требует доводки:
- развертка под нужный диаметр (лучший способ)
- аккуратная притирка валом с мелкой пастой (если нет развертки)
- обработка внутренней поверхности тонкой наждачкой на оправке
Цель - убрать ребристость слоев и добиться равномерного контакта. После доводки втулку промойте, высушите и только потом закладывайте смазку.
Как правильно заложить смазку
Проблема печатных узлов в том, что избыток смазки не улучшает работу, а собирает грязь и может выдавливаться. Рабочий алгоритм:
- очистить и обезжирить втулку и вал
- нанести тонкий слой смазки на вал
- заполнить канавки во втулке (без “комков”)
- собрать узел и прокрутить вручную 1-2 минуты
- убрать излишки по краям
Если узел работает в пыли, лучше меньше смазки, но чаще обслуживание, и обязательно уплотнения.
Вариант: печатный корпус + шарики + смазка
Если вам нужен именно шариковый принцип:
- печатается корпус и сепаратор
- шарики берутся стандартные (сталь, нержавейка)
- дорожки в печатном корпусе делают с запасом под притирку
Тут критичны:
- соосность
- гладкость дорожек
- правильный размер шариков и равномерная укладка
Для прототипов это интересно, но для ресурса чаще выгоднее взять готовый подшипник, а напечатать только корпус, посадочные и уплотнения.
Частые ошибки, из-за которых “клинит”
- нулевой или слишком маленький зазор под вал
- овальность из-за усадки и неправильной ориентации
- отсутствие карманов под смазку, смазка выдавливается сразу
- неподходящая смазка, пластик размягчается или трескается
- слишком мягкий материал для нагрузки
- печать “на скоростях”, поверхность внутри получается ребристой
Когда лучше заказать изготовление, а не экспериментировать
Если подшипник нужен:
- под нагрузку и длительную работу
- в серии (10, 50, 200+ штук)
- с точными посадками без ручной доводки
- из инженерного материала, который сложно печатать дома
Тогда разумно сделать прототип печатью, а дальше перейти на более стабильное производство. В 3droom.pro мы можем:
- напечатать прототипы под вашу механику
- подобрать материал под трение и среду
- изготовить мастер-модель и дальше произвести детали литьем, если нужна серия
Итоги
Печатать подшипники с смазкой реально, если правильно выбрать тип. Самый практичный путь - подшипник скольжения из пластика с канавками под смазку, доводкой диаметра и уплотнениями. Для прототипов и нестандартных задач это быстрый и дешевый способ проверить механику. А если нужен ресурс и повторяемость, лучше заложить технологичное изготовление и стабильные допуски.
