Производство направляющих из пластика: технологии, материалы и контроль качества

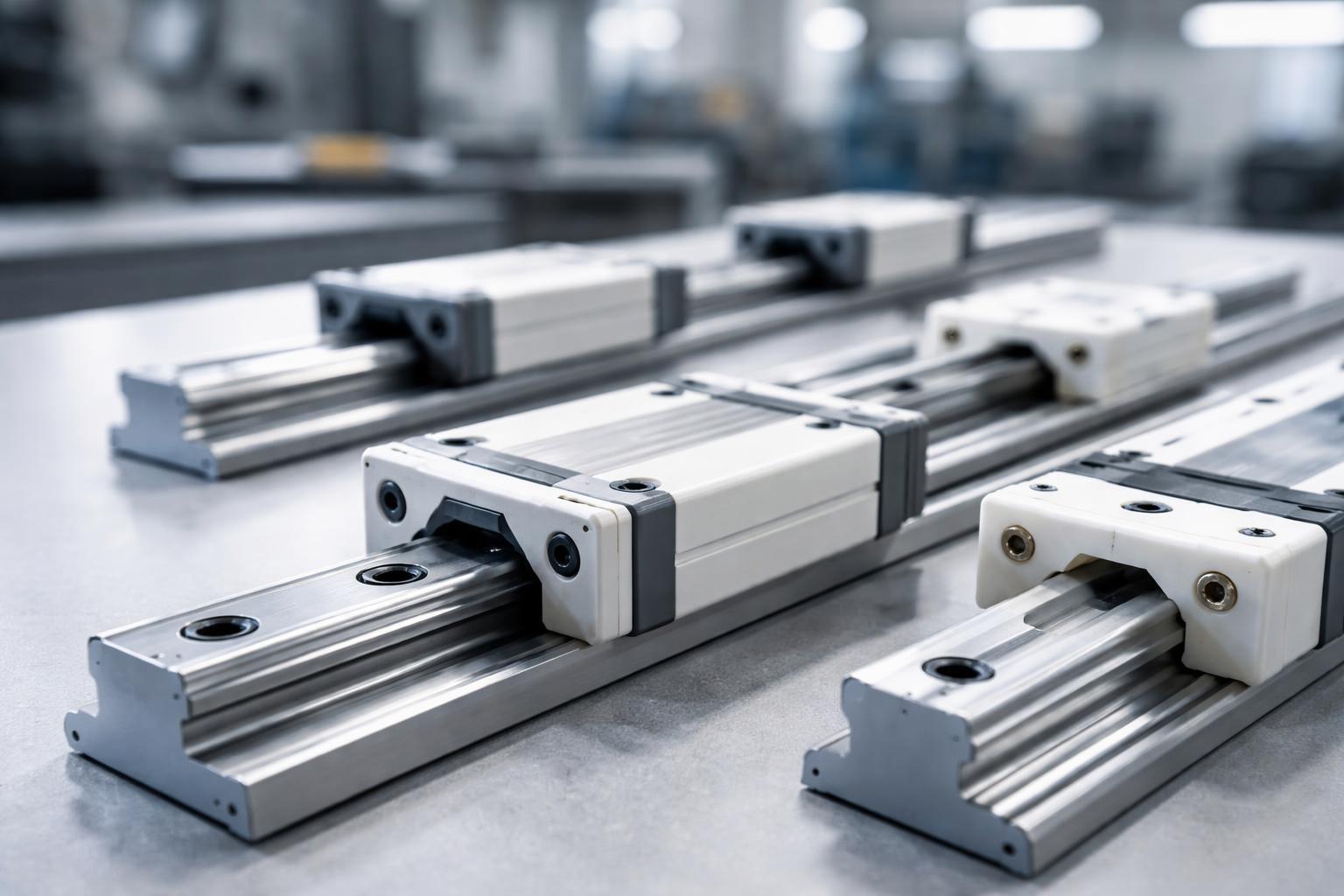

Пластиковые направляющие используются там, где важны плавный ход, низкий шум, стойкость к износу и коррозии, а также предсказуемая геометрия. Их ставят в мебельных механизмах, торговом и складском оборудовании, станках и полуавтоматике, в упаковочных линиях, в 3D-принтерах и сборочных узлах, где детали работают в паре с металлом, деревом или другими полимерами. Тема производство направляющих из пластика особенно актуальна для тех, кто хочет заменить металл ради снижения массы, повысить устойчивость к влажности или получить деталь сложной формы без дорогой мехобработки.
Компания 3droom.pro изготавливает пластиковые детали под задачу: от прототипов и малых партий через 3D печать до серийного выпуска методом литья пластика. Ниже разберем, какие технологии применяются, как выбирают материал и что влияет на ресурс направляющей.
Где применяются пластиковые направляющие
Направляющая из пластика обычно работает как скользящая пара или как элемент, задающий траекторию. Самые частые случаи:
- мебельные и выдвижные узлы, лотки, короба и кассеты
- конвейерные системы, направляющие для тары и упаковки
- корпуса и каретки в станках, принтерах, дозаторах
- направляющие шины, башмаки, вкладыши, дистанционные планки
- защитные и антифрикционные вставки в узлах трения
Во многих механизмах пластиковая направляющая выступает расходником, который проще и дешевле заменить, чем ремонтировать весь узел. Поэтому производители уделяют внимание повторяемости размеров и стабильности материала.
Ключевые требования к направляющим
Перед тем как запускать производство направляющих из пластика, важно описать требования к работе детали:
- Нагрузка и режим движения. Есть разница между короткими редкими перемещениями и непрерывной работой 24/7. Учитываются скорость, ударные нагрузки, вибрации, перекосы.
- Трение и износ. Нужна ли работа без смазки, допустим ли контакт с металлом, какая шероховатость у сопрягаемой поверхности.
- Температура и среда. УФ, влажность, химия, пыль, контакт с пищевыми продуктами, моющими средствами.
- Геометрия и точность. Требуемые допуски, плоскостность, параллельность, посадки, необходимость ребер жесткости.
- Срок службы и сервис. Иногда выгоднее сделать деталь дешевле и менять чаще. В других случаях важна максимальная долговечность.
Материалы: что выбирают для направляющих
Правильный материал определяет 70% успеха. Для направляющих чаще всего используют:
POM (полиацеталь, acetal)
Один из лучших вариантов для скольжения. Хорошая износостойкость, стабильная геометрия, низкое влагопоглощение. Часто выбирают для кареток, вкладышей и шунтов скольжения.
PA (полиамид: PA6, PA66)
Прочный и ударостойкий, но может впитывать влагу и менять размеры. Хорош для силовых элементов, если учтена среда эксплуатации. Нередко применяют полиамиды с наполнителями.
PETG
Популярен в 3D печати, устойчив к ударам и достаточно стабилен. Для направляющих подходит при умеренных нагрузках и как быстрый прототип.
ABS
Удобен для печати и прототипов, неплох по ударной вязкости. В трении уступает POM и некоторым полиамидам, но часто закрывает задачу в бюджетном сегменте.
TPU и другие эластомеры
Используются, когда нужна демпфирующая направляющая, мягкий контакт, защита поверхности, гашение вибраций.
Наполненные и композитные пластики
Стеклонаполненные, угленаполненные, с добавками для скольжения. Они дают рост жесткости и износа, но могут повышать абразивность по отношению к сопряженному металлу. Такой выбор делается после тестов.
Для корректного подбора материала важно знать: нагрузку, тип контакта, смазку, температуру, точность и желаемый ресурс. Если этих данных нет, можно начать с прототипа через 3D печать и быстро перейти к испытаниям.
Технологии изготовления: 3D печать и литье пластика
1) 3D печать направляющих из пластика
3D печать удобна для быстрого запуска и малых партий. Она позволяет:
- проверить геометрию и посадки за 1-2 итерации
- быстро внести изменения в конструкцию
- сделать мелкую серию без затрат на оснастку
- изготовить нестандартную форму, каналы, ребра, комбинированные профили
При печати важно учитывать направление слоев. Нагрузку на срез слоев лучше избегать, а зоны трения продумывать так, чтобы износ распределялся равномерно. Часто помогает увеличение толщины стенки, локальные усиления, выбор более подходящего материала и постобработка.
2) Литье пластика для серийного производства
Когда объемы растут, выгоднее переходить на литье пластика. Преимущества:
- высокая повторяемость и стабильные размеры
- ровная поверхность и предсказуемое трение
- низкая себестоимость на партии
- возможность внедрить защелки, ребра, технологические элементы
Литье пластика требует подготовки: 3D модель, технологическая проработка, выбор материала, расчет усадки, проектирование формы. Зато после отладки процесс дает быстрый и масштабируемый выпуск.
Конструктивные советы, которые влияют на ресурс
Чтобы производство направляющих из пластика было не только быстрым, но и надежным, в конструкции учитывают:
- рабочие поверхности делать сменными или усиленными вставками, если узел изнашивается неравномерно
- предусматривать канавки для смазки или пылеотвода, если среда грязная
- избегать тонких длинных консолей без ребер жесткости
- учитывать усадку и температурное расширение, особенно при длинных направляющих
- проектировать места крепления так, чтобы не было концентраций напряжений
- выбирать правильный зазор в паре скольжения, чтобы не клинило при нагреве
Контроль качества и проверка перед запуском серии
Даже идеальная модель не гарантирует ресурс без контроля. На практике проверяют:
- геометрию: длины, параллельность, плоскостность, посадки
- качество поверхности в зоне скольжения
- повторяемость по партии
- реальный тест в узле: цикл перемещения, нагрузка, нагрев, шум, износ
Часто самый правильный путь такой: прототип через 3D печать, затем малая партия для полевых испытаний, затем переход на литье пластика при подтвержденных параметрах.
Почему удобно заказывать направляющие на 3droom.pro
Если вам нужно производство направляющих из пластика под конкретный механизм, подход через 3D печать и литье пластика помогает закрыть задачу на любом этапе:
- быстрый старт с прототипами
- корректировка конструкции без долгих согласований
- выпуск малых партий для теста и внедрения
- масштабирование в серию после подтверждения ресурса
Для точного расчета нужно описание узла, пример сопряженной детали, нагрузка и среда эксплуатации. Если данных мало, можно начать с безопасного варианта материала и провести тест на реальном механизме.
