3D-печать шарнирных соединений: как сделать подвижные узлы надёжными
Шарнирные соединения нужны там, где детали должны двигаться относительно друг друга: открываться, складываться, поворачиваться, фиксироваться. В классическом производстве такие узлы делают на осях, втулках, заклёпках или формуют в пресс-формах. Но сегодня всё чаще выручает 3D-печать: можно быстро собрать прототип, проверить кинематику и уже через день держать в руках рабочий механизм.
В этой статье разберём, как выполняется 3D-печать шарнирных соединений, какие типы шарниров подходят под разные задачи, какие допуски закладывать и как избежать закусывания, люфта и поломок. Материал будет полезен инженерам, разработчикам изделий и всем, кто хочет печатать подвижные детали сразу в сборе или с минимальной постобработкой.
Какие шарнирные соединения можно напечатать
Условно все шарниры для 3D-печати делят на несколько групп. Выбор зависит от нагрузки, требуемого ресурса и технологии печати.

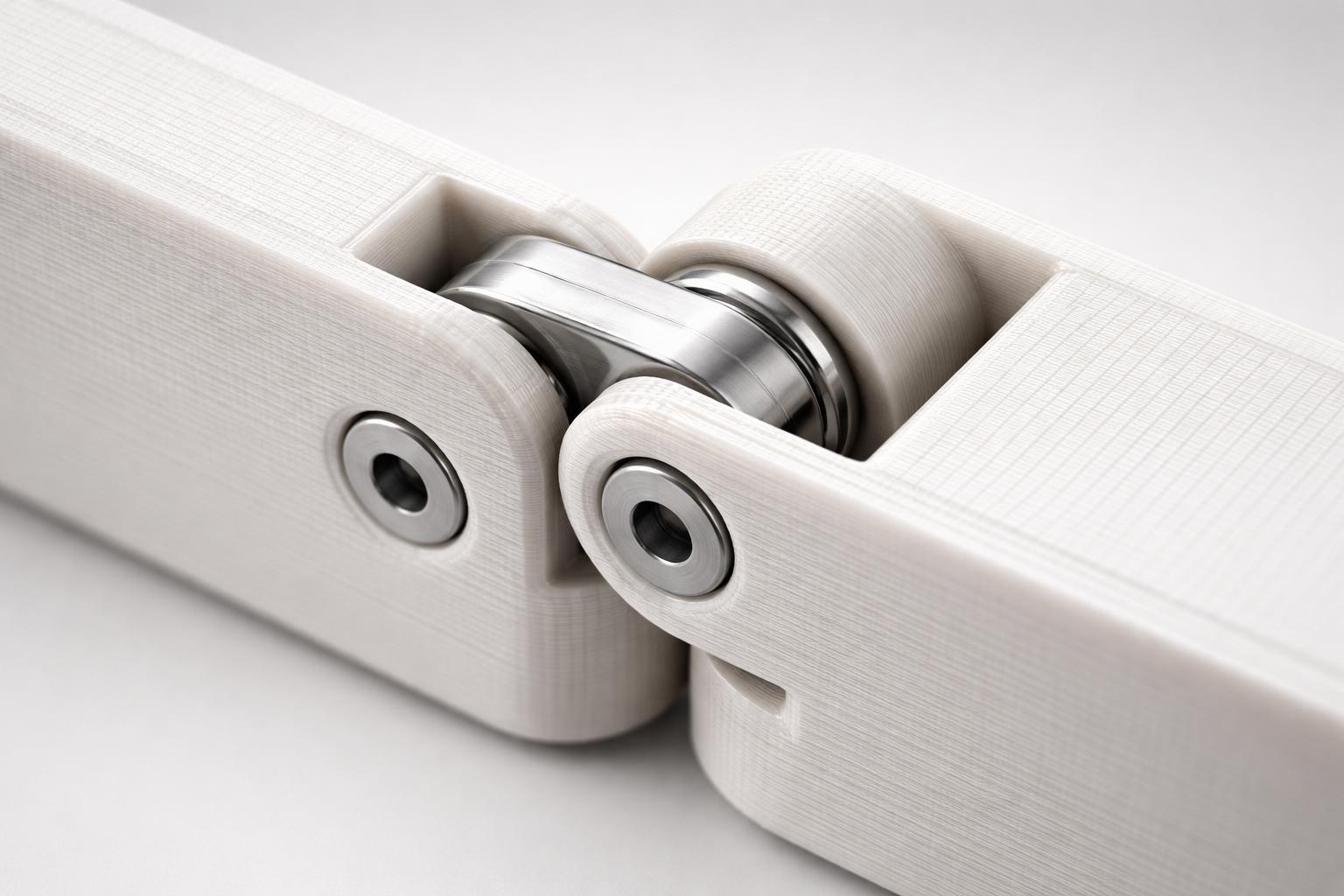

1) Шарнир на оси (петля с пальцем)
Это самый понятный вариант: две "ушки" и ось (палец), иногда отдельная, иногда напечатанная. Хорош для крышек, корпусов, крепёжных лючков, приборных коробок.
Плюсы:
- высокая прочность при правильной геометрии
- можно заменить ось, если износилась
- легко масштабировать под нужный диаметр
Минусы:
- требуется точный зазор
- чаще нужен отдельный палец или сборка
2) Печать петель из пластика с защёлкиванием
Ось не вставляется, а защёлкивается в посадочное место. Например, шарик в "гнезде" или гибкий фиксатор, который раздвигается при сборке.
Плюсы:
- быстрая сборка без крепежа
- меньше деталей
Минусы:
- требования к материалу (нужна ударная вязкость)
- ресурс зависит от качества печати и ориентации слоёв
3) "Живой" шарнир (living hinge)
Это тонкая гибкая перемычка, которая работает как петля за счёт упругой деформации материала. Часто используется в упаковке, крышках, фиксаторах.
Плюсы:
- печать одним изделием без сборки
- отсутствие люфта
- минимум места
Минусы:
- подходит не для всех пластиков
- нужно правильно подбирать толщину и направление слоёв
4) Сферический шарнир (ball joint)
Узел типа "шар в чашке", даёт вращение в нескольких плоскостях. Отличный вариант для держателей, приводов, регулировок, макетов.
Плюсы:
- много степеней свободы
- компактность
Минусы:
- важны допуски и качество поверхности
- часто требуется смазка или полировка
Ключевая задача: правильные зазоры и допуски
Когда речь идёт про 3D-печать шарнирных соединений, успех чаще всего зависит не от "прочности пластика", а от геометрии. Основные причины проблем:
- зазор слишком маленький и детали сплавляются или трутся
- зазор слишком большой и появляется люфт
- острые кромки работают как нож и быстро стачивают посадочные места
- ось печатается поперёк слоёв и ломается на первом усилии
Рекомендуемые стартовые зазоры
Значения зависят от технологии и точности конкретного принтера, но как отправная точка:
- FDM/FFF: 0,25-0,45 мм на сторону для подвижной посадки
- SLA/DLP: 0,15-0,30 мм на сторону, но учитывайте усадку и "пересвет"
- Для шаровых шарниров часто нужен больший зазор, чтобы компенсировать площадь контакта
Практичный подход такой: напечатать тестовую "линейку зазоров" и выбрать минимальный, который не закусывает. Это экономит больше времени, чем бесконечные правки основной модели.
Как спроектировать шарнир на 3D-принтере, чтобы он не ломался
1) Увеличивайте диаметр оси
Если нагрузка заметная, делайте ось толще и короче. Тонкие длинные пальцы очень чувствительны к изгибу. В идеале:
- диаметр оси больше, чем кажется "достаточным" визуально
- минимальная консольная длина
- скругления у переходов
2) Добавляйте скругления
Любой шарнир любит плавные формы. Скругление снижает концентрацию напряжений, повышает ресурс и уменьшает шанс трещин по слоям.
3) Делайте фаски для сборки
Если печатаете узел с защёлкиванием, фаска превращает сборку в "щёлк и готово", а не в борьбу с пластиком.
4) Планируйте места под смазку
Для долговечности подвижных деталей иногда достаточно капли силиконовой смазки. Небольшие канавки и гладкие поверхности заметно снижают износ.
5) Учитывайте направление слоёв
FDM-детали сильнее вдоль нитей и слабее по межслойной адгезии. Если ось или тонкая перемычка печатается так, что нагрузка "разрывает" слои, ресурс падает в разы. Правильная ориентация модели часто даёт больше, чем смена материала.
Материалы: что выбрать для шарниров
Для подвижных узлов важны не только "прочность" и "твёрдость", но и ударная вязкость, износостойкость, способность работать на циклах.
PLA
Подходит для прототипов и демонстрационных макетов. Печатается легко, но со временем может трескаться на циклах и плохо переносит ударные нагрузки.
PETG
Хороший универсальный вариант: достаточно вязкий, менее хрупкий, чем PLA, часто подходит для защёлок и петель. Учитывайте склонность к "соплям" и необходимость аккуратной настройки ретракта.
ABS/ASA
Более термостойкие материалы. При грамотной печати подходят для рабочих шарниров, но требуют контроля усадки и стабильной температуры.
TPU (гибкие)
Идеален для гибких элементов, демпферов, "живых" шарниров и мягких фиксаторов. Но точность ниже, а геометрию для шарниров на оси нужно проектировать с запасом по зазорам.
Если вы не уверены, что лучше именно для вашего изделия, в 3droom.pro можно подобрать материал под задачу и сразу заложить правильные допуски под выбранную технологию. Это особенно важно, когда шарнир должен работать не "пять раз на проверке", а сотни и тысячи циклов.
Печать "в сборе": реально ли напечатать шарнир сразу подвижным
Да, это один из самых сильных сценариев 3D-печати. Но есть условия:
- правильно выбран зазор
- нет замкнутых полостей, из которых невозможно удалить поддержки
- поверхность контакта не слишком большая (иначе припечатается)
- модель ориентирована так, чтобы минимизировать свесы
Чаще всего печать петель из пластика "в сборе" отлично получается на простых механизмах: петли крышек, фиксаторы, откидные элементы. Для сложных шаровых соединений иногда выгоднее печатать раздельно и собирать.
Частые ошибки и как их избежать
- Слишком маленький зазор. Решение: тестовый образец зазоров, увеличение на 0,05-0,1 мм.
- Ось ломается сразу. Решение: увеличьте диаметр, добавьте скругления, поменяйте ориентацию слоёв.
- Петля тугая и скрипит. Решение: фаски, сглаживание поверхностей, небольшой запас зазора, смазка.
- Люфт слишком большой. Решение: уменьшить зазор, добавить втулку, сделать посадку "ступенчатой", использовать фиксирующие элементы.
- Износ за пару дней. Решение: другой материал (более вязкий), увеличить площадь опоры, снизить давление на кромках, добавить канавку под смазку.
Когда лучше перейти от 3D-печати к литью пластика
3D-печать идеальна для:
- прототипирования
- мелких серий
- изделий со сложной геометрией
- быстрых итераций по механике
Если же нужен стабильный ресурс, повторяемость и серия от десятков или сотен штук, часто выгодно рассмотреть литьё пластика. Например, можно сначала напечатать мастер-модель, проверить шарнир, а затем перейти к литью в силиконовые формы или к пресс-форме (в зависимости от объёма). На 3droom.pro удобно закрывать весь цикл: от 3D-печати и доводки модели до изготовления пластиковых деталей под задачу.
Мини чек-лист перед печатью шарнира
- Выбран тип шарнира (ось, защёлка, living hinge, шаровой)
- Заложен зазор под вашу технологию
- Есть скругления на переходах
- Ориентация учитывает нагрузку по слоям
- Предусмотрены фаски для сборки
- Понятно, как удалить поддержки (если они будут)
- Выбран материал под циклы и нагрузку
Итог
3D-печать шарнирных соединений позволяет быстро получить рабочие подвижные узлы без долгого производства оснастки. Чтобы результат радовал, важно мыслить как конструктор: зазоры, скругления, направление слоёв, материал и простая сервисная логика сборки. Если сделать всё правильно, шарнир на 3D-принтере может быть не только прототипом, но и полноценной рабочей деталью.
Если вам нужно напечатать подвижные детали, подобрать пластик и получить предсказуемый результат без лишних итераций, отправьте модель и требования на 3droom.pro. Мы поможем выбрать технологию, заложить правильные допуски и изготовить детали под вашу задачу.
